STA 18 LTX 140 - Såg METABO - Gratis bruksanvisning och manual

Märke	Metabo
Modell	STA 18 LTX 140
Produkttyp	Sladdlös sticksåg
Strömförsörjning	Li-Ion 18 V batteri (ingår ej)
Sågkapacitet i trä	140 mm
Slaglängd	26 mm
Tomgångshastighet	0 – 3 000 slag/min
Geringssnitt	0° – 45°
Vikt (utan batteri)	2,2 kg
Mått (L x B x H)	250 x 80 x 200 mm
Bladtyp	T-skaft blad (kompatibelt med alla snabbväxlingssystem)
Bladbyte	Verktygslöst (SDS)
Belysning	Integrerad LED
Ljudnivå	LpA = 77 dB(A) ; LwA = 88 dB(A)
Vibrationer	ah = 9,5 m/s² (osäkerhet K = 1,5 m/s²)
Batterikompatibilitet	CAS (Cordless Alliance System): alla Metabo 18 V och CAS 18 V batterier
Rekommenderad laddare	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (enligt manual)
Arbetstemperatur	0 °C till 40 °C
Skyddsklass (laddare)	II
Användning	Inomhus och utomhus (ej i regn)
Förpackningens innehåll	Maskin, blad, parallellanslag, insexnyckel, bruksanvisning
Garanti	2 år (enligt Metabos villkor)

Vanliga frågor - STA 18 LTX 140 METABO

Hur byter man bladet på Metabo STA 18 LTX 140 sticksågen?

Vrid spaken för snabbväxling SDS framtill på sågen för att byta blad. Sätt i T-skaftbladet tills det tar stopp, släpp sedan spaken. Kontrollera att bladet är ordentligt fast innan användning.

Vilket batteri ska användas med modellen STA 18 LTX 140?

Använd ett Li-Ion 18 V-batteri från Metabo eller CAS (Cordless Alliance System). Kapaciteter från 1,3 Ah till 10 Ah är kompatibla. Använd aldrig icke laddningsbara batterier.

Hur ställer man in geringssnitt?

Lossa låsskruven under sulan. Luta sulan till önskad vinkel (0° till 45°). Dra åt skruven ordentligt. Använd vinkelguiden för exakta snitt.

Vad gör jag om sågen inte startar?

Kontrollera att batteriet är laddat och korrekt isatt. Se till att säkerhetsspärren är avaktiverad. Om problemet kvarstår, kontakta Metabos kundtjänst.

Hur rengör man Metabo STA 18 LTX 140 sticksågen?

Ta bort batteriet före rengöring. Använd en torr trasa för att torka av maskinkroppen. Rengör ventilationsöppningarna med en mjuk borste. Använd inte starka rengöringsmedel eller vatten.

Vilken är den maximala sågdjupet?

Det maximala sågdjupet i trä är 140 mm. I icke-järnmetaller är det cirka 20 mm. Använd ett blad anpassat till materialet.

Hur använder man parallellanslaget?

Sätt parallellanslaget i spåren på sulan. Dra åt låsskruven. Ställ in önskat avstånd mellan anslaget och bladet för raka snitt.

LED-lampan tänds inte, vad gör jag?

Kontrollera att batteriet är laddat och att sågen är påslagen. Om LED-lampan fortfarande är släckt kan den vara defekt. Kontakta en auktoriserad Metabo-reparatör för byte.

Kan jag använda blad från andra märken?

Ja, använd blad med T-skaft av standardform. Se till att bladet är kompatibelt med din sågs slaglängd och hastighet för att undvika skador.

Hur underhåller man sågen för att förlänga dess livslängd?

Rengör sågen efter varje användning. Olja lätt bladbytesmekanismen. Förvara den på en torr plats. Låt en professionell inspektera sågen om du märker avvikelser.

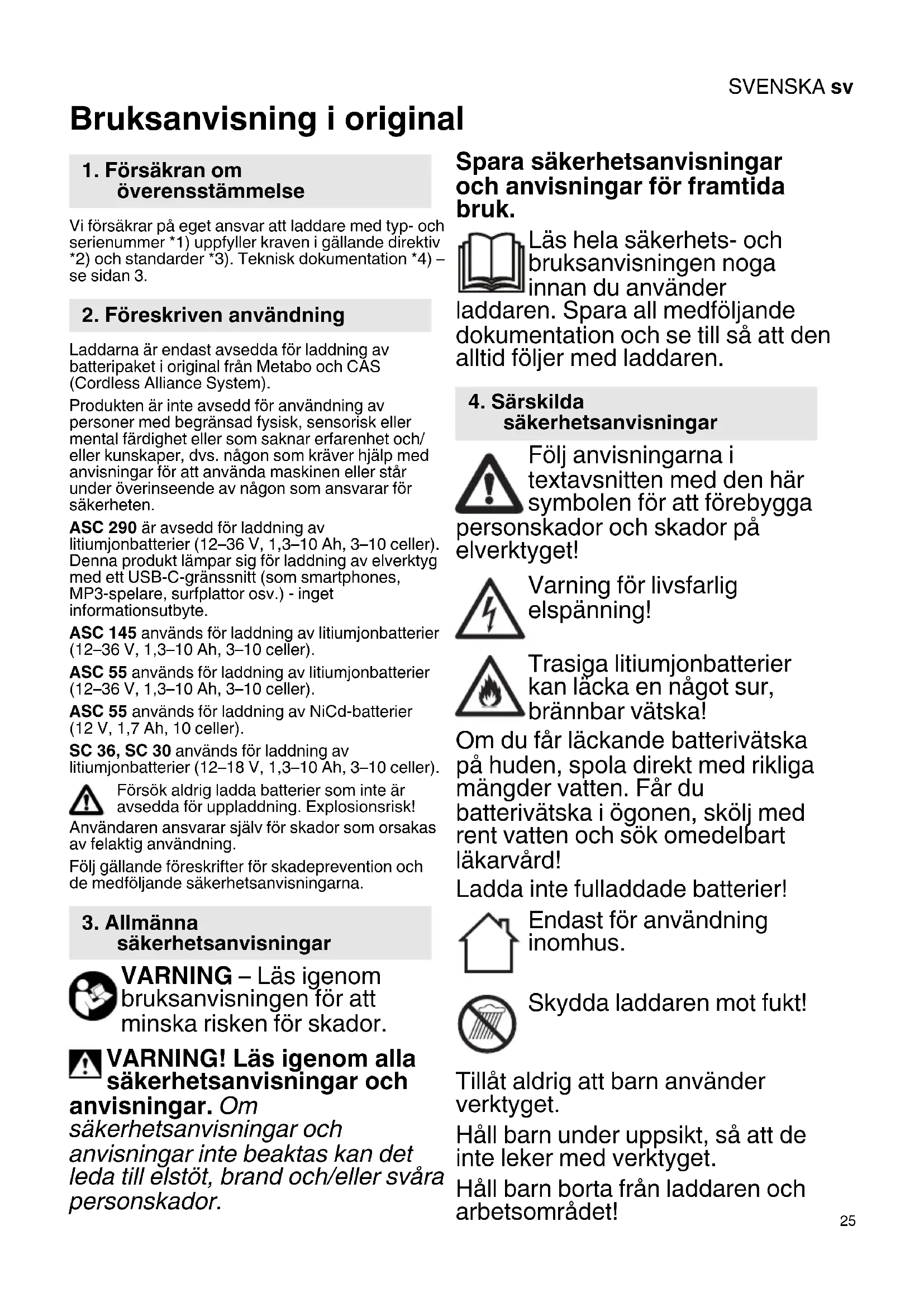

BRUKSANVISNING STA 18 LTX 140 METABO

Vi forsakrar pa eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sidan 3.

2. Foreskriven användning

Laddarna ar endast avsedda for laddning av batteripaket i original fran Metabo och CAS (Cordless Alliance System).

Produkten ar inte avsedd for anvandning av personer med begrangsad fysisk, sensorisk eller mental fardighet erler som saknar erfarenhet och/ller kunskaper, dvs. nagon som kraver hjalp med anvisningar for att anvanda maskinen erler star under overinseende av nagon som ansvarar for sakerheten.

ASC 290 ar avsedd for laddning av litiumjonbatterier (12-36 V, 1,3-10 Ah, 3-10 caller). Denna produkt lampar sig for laddning av elverktyg med ett USB-C-gransnitt (som smartphones, MP3-spelare, surfplattor osv.) - inget informationsutbyte.

ASC 145 anvands for laddning av litiumjonbatterier (12-36 V, 1,3-10 Ah, 3-10 celler).

ASC 55 anvands for laddning av litiumjonbatterier (12-36 V, 1,3-10 Ah, 3-10 celler).

Försok aldrig ladda batterier som inte ar avsedda for uppladdning. Explosionsrisk!

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Följ gällande foreskrifter for skadeprevention och de medfoljande sakerhetsanvisingarna.

3. Allmanna sakerhetsanvisningar

VARNING - Läsigenbruksanvisningen für attminska risiken für skador.

WARNING! Läsigen alla sakerhetsanvisningar och

anvisningar. Om

sakerhetsanvisningar och anvisningar inte beaktas kan det leda till elstot, brand och/eller svara personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs hela sakerhets- och braupsanvisningen noga innan du använder

laddaren. Spara all medfoljande dokumentation och se till sä att den alltid foljer med laddaren.

4. Särskilda sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den hare symbolen for att forebygga

personskador och skador pa elverktyget!

Om du fär läckande batterivatska påHUDen, spola direkt med rikliga mängder vatten. Far du batterivatska i ögonen, skölj med rent vatten och sök omedelbart lakarvård!

Ladda inte fulladdade batterier!

Endast for användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

Håll barn under uppsikt, sö att de inte leker med verktyget.

Håll barn borta frän laddaren och arbetsområdet!

SVENSKAsv

Forvara laddaren oåtkomlig for barn!

Dra genast ur kontakten vid rökutveckling aller brand i laddaren!

Stick aldrig in foremål i laddarens ventilationsöppninger - risk for stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

ASC 290: Använd endast originalnätkabeln från Metabo.

5. Översikt

Se sida 2. Bilderna utgor exemplerforall maskiner.

1 Batteri (ingar inte)
2 Skjutfaste
3 Driftsindikering
4 Varningsindikering
5 Laddningsindikering
6 USB-lock
7 USB-C-anslutning*
8 LED-indikering (USB-C-anslutning forsörjs med spanning) *

• Beroende på modell

6. Driftstart

Kontrollera Först att den spanning och frekvens som anges på markskylten overensstämmer med den natström du skanvända.

Maskiner av den har typen som kan generera likstrom, kan paverka enklare jordfelsbrytare.

Använd typ F aller bättre med brytström på max. 30 mA.

Se till sa att ventilationsöppningarna pa laddaren inte ar igensatta innan du anvander den. Häll ett avständ pa minst 5 cm till andra foremål!

6.1 Självtest

Sattinatkontakten.

Varningsindikeringen (4), laddindikeringen (3) och unterhalsladdindikeringen tänds after varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet sá langt det gär i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du fá en laddindikering på ett litiumjonbatteri, ta Först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhállsladdning

Laddaren slar automatiskt om till underhallsladdning nar laddningen arclar.

Batteriet kan sitta kvar i laddaren, sä att det ar klart att anvanda.

100%

Laddindikeringen (3) lyser fast.

7.3 Endast ASC 290:Ladda USB-enhet

Det ar bara tillatet att ansluta USB-enheter som ar kompatibla med standard USB. Om

icke kompatibla encheter anvands kan det leda till felfunktion hos encheten, till person- eller sakskador.

Öppna skyddskåpan (6) och anslut en USB-enhet med passande kabel till USB-C-anslutningen (7). Enheten laddas.

USB-C-anslutningen (7) forsörjs endast med spanning (LED-indikering (8) lyser) nar inget batteripaket laddas.

Om batteripaket och USB-enhet ar anslutna samtidigt startup laddningen av USB-enheten när batteriladdningen arclar.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen ar for hog/lag. Ligger batteritemperaturen mellan 0^ och 50^ , sa börjar laddningen automatiskt.

ASC 290: Varningsindikeringen (4) lyser permanent och laddningsindikeringen (5) blinkar: Laddaren ar varm aller batteripaketet kallt resp. varmt. Batteripaketet laddas med reducerad laddeffekt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet ar inte ordentlich paskjutet på skjutfastet (2). Se kapitlet 7.1.
• ASC 290: Varningsindikeringen (4) blinkar och laddningsindikeringen (5) ar släckt:

batteripaketet laddas inte, laddaren ar overhettad.

9. Reparation

Laddaren fár bara repareras av elektriker!

Om maskinens naktikel skadas maste den bytas ut av tillverkaren eller kundtjanst eller av en person med liknande kvalifikationer for att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-Äterförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjänta maskiner, forpackningar och tillbehör.

Förpackningsmaterial mäste bortskaffas i enlighem med kommunala riktlinjer baserat pa Produktmärkningen. Mer information finns pa www.metabo.com under service.

Gäller endast für EU-länder: Slang inteuttjänta elverktyg i hushällssoporna! Enlicht Europaparlamentets och rädets direktiv

2012/19/EU om avfall som utgörs av erller innehäller elektriska eller elektroniskaprodukter och införli-vande i den nationella lagstiftningen skä elektriska verktyg samlas in separat och ätervinnas på ett miljövänligt satt.

11. Tekniska speificiationer

Se sida 3.

U = Batteripaketets spänningsomrade

C = Batterikapacitet

I_C = Laddström t = Laddtid 1)

USB = Spanning och max. laddningsström für USB-C-anslutting

1) Laddtider for valda exemplbatteripaket Beroende pa batteripaketets Återstående kapacitet samt temperatur kan de faktiska laddtiderna avvika frän uppgifterna.

Rekommenderad omgivningstemperatur vid laddning: 0^ till 40^ .

Med reservation for tekniiska andringar.

Maskin av skyddsklass II

Vaxelstrom
