STA 18 LTX 140 - Saag METABO - Tasuta kasutusjuhend

Mark	Metabo
Mudel	STA 18 LTX 140
Toote tüüp	Juhtmeta tikksaag
Toiteallikas	Li-Ion 18 V aku (ei ole kaasas)
Lõikevõime puidus	140 mm
Käik	26 mm
Tühikäigu kiirus	0 – 3000 käiku/min
Kaldlõige	0° – 45°
Kaal (ilma akuta)	2,2 kg
Mõõtmed (P x L x K)	250 x 80 x 200 mm
Lõiketera tüüp	T-saba tera (ühildub kõigi kiirvahetussüsteemidega)
Lõiketera vahetamine	Ilma tööriistata (SDS)
Valgustus	Integreeritud LED
Müratase	LpA = 77 dB(A) ; LwA = 88 dB(A)
Vibratsioon	ah = 9,5 m/s² (määramatus K = 1,5 m/s²)
Aku ühilduvus	CAS (Cordless Alliance System): kõik Metabo 18 V ja CAS 18 V akud
Soovitatav laadija	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (vastavalt juhendile)
Töötemperatuur	0 °C kuni 40 °C
Kaitseklass (laadija)	II
Kasutamine	Sise- ja välistingimustes (väljaspool halba ilma)
Pakendi sisu	Masin, lõiketera, paralleelpiirik, kuuskantvõti, kasutusjuhend
Garantii	2 aastat (vastavalt Metabo tingimustele)

Korduma kippuvad küsimused - STA 18 LTX 140 METABO

Kuidas vahetada Metabo STA 18 LTX 140 tikksaagi lõiketera?

Lõiketera vahetamiseks keerake saagi eesosas asuvat SDS kiirvahetushooba. Sisestage T-saba lõiketera kuni piirini, seejärel vabastage hoob. Enne kasutamist veenduge, et tera on kindlalt kinnitatud.

Millist akut kasutada mudeliga STA 18 LTX 140?

Kasutage Metabo või CAS (Cordless Alliance System) süsteemi Li-Ion 18 V akut. Mahutavused 1,3 Ah kuni 10 Ah on ühilduvad. Ärge kunagi kasutage mittelaetavaid patareisid.

Kuidas reguleerida kaldlõiget?

Keerake lahti talla all olev blokeerimiskruvi. Kallutage tald soovitud nurga alla (0° kuni 45°). Keerake kruvi tugevasti kinni. Täpsete lõigete tegemiseks kasutage nurgajuhti.

Mida teha, kui saag ei käivitu?

Kontrollige, kas aku on laetud ja korralikult sisestatud. Veenduge, et ohutuslukk on välja lülitatud. Kui probleem püsib, võtke ühendust Metabo müügijärgse teenindusega.

Kuidas puhastada Metabo STA 18 LTX 140 saagi?

Enne puhastamist eemaldage aku. Pühkige korpust kuiva lapiga. Puhastage õhutusavasid pehme harjaga. Ärge kasutage agressiivseid aineid ega vett.

Mis on maksimaalne lõikesügavus?

Maksimaalne lõikesügavus puidus on 140 mm. Mitteferromagnetilistes metallides on see umbes 20 mm. Kasutage materjalile sobivat tera.

Kuidas kasutada paralleeljuhti?

Sisestage paralleeljuhik talla piludesse. Pingutage blokeerimiskruvi. Reguleerige juhiku ja tera vaheline kaugus soovitud sirgete lõigete tegemiseks.

LED-tuli ei sütti, mida teha?

Kontrollige, kas aku on laetud ja saag on sisse lülitatud. Kui LED jääb põlema, võib see olla rikkis. Võtke vahetamiseks ühendust Metabo volitatud remonditöökojaga.

Kas ma võin kasutada teiste kaubamärkide lõiketeri?

Jah, kasutage standardse T-saba kujuga terasid. Veenduge, et tera ühilduks teie saagi käigu ja kiirusega, et vältida kahjustusi.

Kuidas hooldada saagi selle eluea pikendamiseks?

Pärast iga kasutamist puhastage saagi. Määrige kergelt teravahetusmehhanismi. Hoidke seda kuivas kohas. Kui märkate kõrvalekaldeid, laske saagi professionaalil üle vaadata.

KASUTUSJUHEND STA 18 LTX 140 METABO

et Alguparane kasutusjuhend 59

It Originali instrukcija 62

Iv Instrukcijas originalvaloda 65

ar 68

ASC290

			ASC 290 *1)		ASC 145 *1)		ASC 55 *1)		SC 36 *1)		SC 30 *1)
AIR COOLED			✓		✓		✓		-		-
U (V)	-	C (Ah)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)
12,0	LiPOWER	2,0 4	30 4 30	4 30 3 40	2,6 46
12,0	LiHD	4,0 6	40 6 40	4 60 3 80	2,6 92
14,4	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
14,4	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
14,4	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
18	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
18	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	5,2 8	39 8 39	3 104 2 15	6 1,5 208
18	LiHD	4,0 6	40 6 40	3 80 2 120	1,5 160
18	LiHD	5,5 1	30 8 41	3 110 2 165	165 1,5 220
18	LiHD	8,0 12	40 8 60	3 160 2 240	1,5 320
18	LiHD	10,0 12	50 8 75	3 200 2	300 1,5 400
18	LiHDX	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiHDX	8,0 16	30 8 60	3 160 2 240	1,5 320
36	LiPOWER	1,5 3	30 3 30	1,5 60 --	- -
36	LiPOWER	5,2 8	39 4 78	1,5 208 --	- -
36	LiHD	8,0 8	60 4 120	1,5 320 --	- - -
USB			5 V / 3,0 A9 V / 2,2 A12 V / 1,7 A(max. 20 W)		-		-		-		-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021,

EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018

2024-08-28, Bernd Fleischmann

SC 36, SC 30 -fimunmummd +lupm-nlmnhiimpuugihhugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuipuugmhuip

bplf yhnpal1 hqfdnpl1 dupunlngilp, npnf
gmjmmutmmd 66 1001gfmnpfnhmp:
nnppmumnugk:

UJIgummmhghmJn uoml oqumnpdwh npjlm6fm mnnmgmd uImuftph hmmp uunmmuunmumnupmugpHmuuL pguunuuku oquumnpdnip:

nwnnnp hntlL qhg gltjwugqan wuduunqnpju G gnuuukphh qummu Lndpuon uunmuhupitgh qufun m npjupip quuvppk1h pfuhunp nyngunnuifpp:

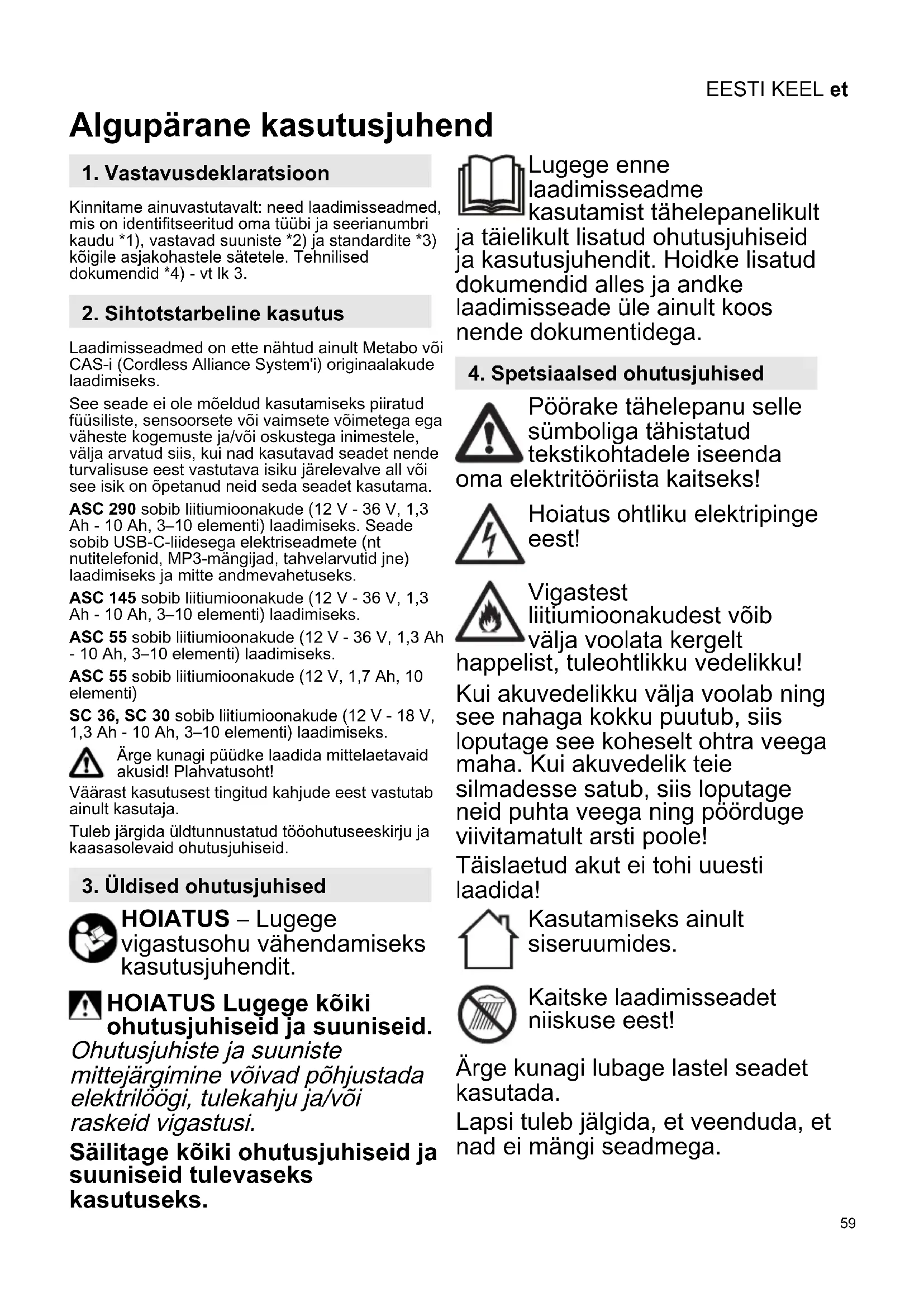

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatau bi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on elle nachtud ainult Metabo voi CAS-i (Cordless Alliance System'i) originalakude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 290 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

SC 36, SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada elektrilögi, tulekahju ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne
laadimisseadme
kasutamist tāhelepanelikult

ja täielikult lisatud ohutusjuhiseid
ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseendalektritööriista kaitseks!

oma elektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest
liitiumioonakudest voib
valja voolata kergelt

happelist, tuleohtlikku vedelikku!

Kui akuvedelikku valja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

EESTI KEELet

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

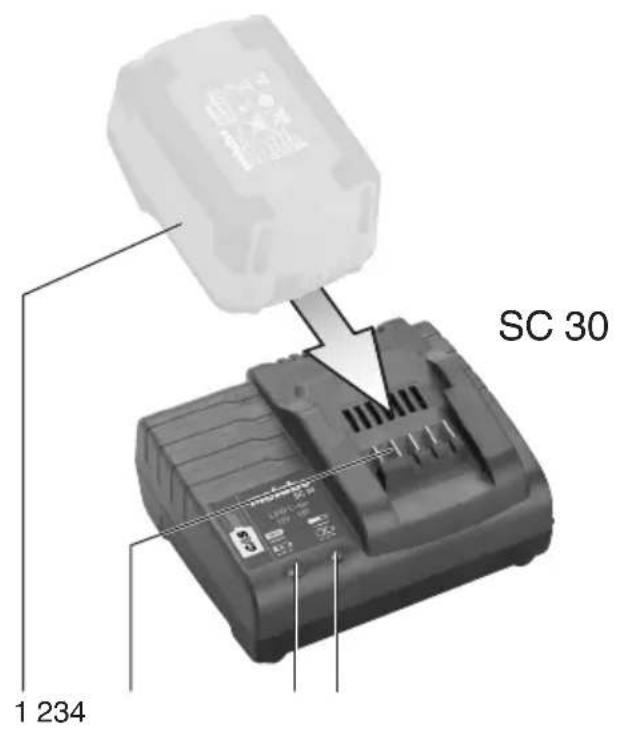

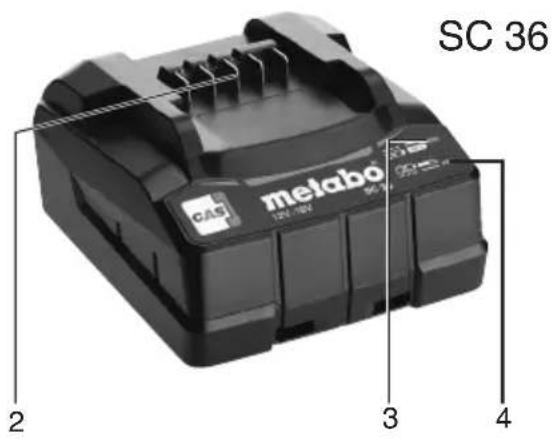

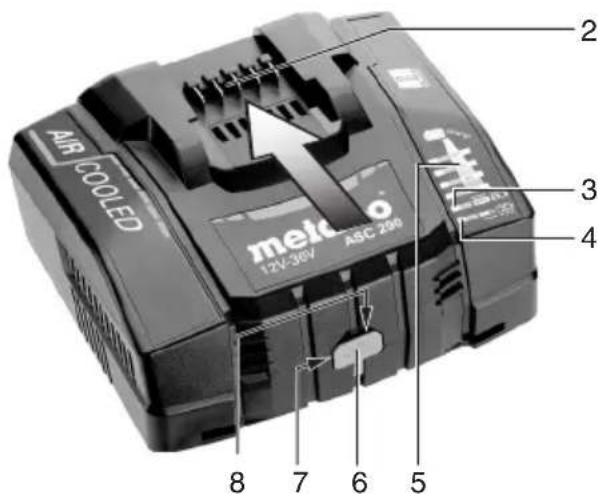

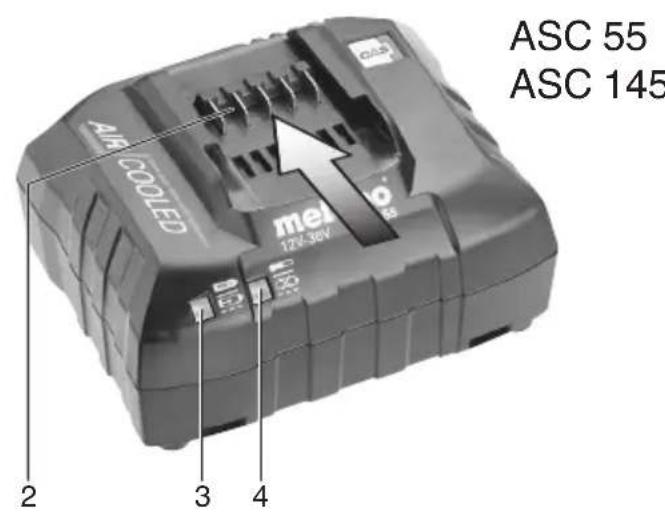

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Toonaidik
4 Hoiatusnäidik
5 Laadimistaseme näidik
6 USB-esa kate
7 USB-C Iiitmik*
8 LED-näidik (pingestatud USB-C liitmik) *

• olenevalt mudelist

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed voivad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalse rakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumionakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Uhendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral voib see pohjustada talitlushäireid, kahjustusi voi vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüd pingega (LED-näidik (8) poleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-Iaadimistoiming automaatselt pärast aku laadimisprotsseni loppu.

8. Törge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korge/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

ASC 290: Hoiatusnäidik (4) poleb pidevalt ja laadimistase me näidik (5) vilgub: laadimisseade on kuum, aku on külm voi kuum, akut laetakse vahendatud laadimisvoimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistase me nädik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

9. Remont

Elektrööristu tohivad remontida vaid kvalitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja voi tootja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritooriistadega põrduge palun Metabo lahimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohlike direktivide järgi jäätmekäitlusseanda. Lisatevet leiate veebisaidi www.metabo.com jaotisest „Hoodus".

Ainult EÜ-riikide puhul: ärge visake elekträ-tööristu ára koos olmegrügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elekträ- ja

elektroonikaseadmete jaatmete kohta ning siseriik likesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad boguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevaheimikud

C = aku mahtuvus

I_C = l aadimisvool t = laadimisaeg 1

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad. Soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Sālitame Óiguse teostada muudatusi tehnilise progressi hūvanguks.

Seade kaitseklassiga II

Vahelduvvool
