Merke	Metabo
Modell	STA 18 LTX 140
Produkttype	Trådløs stikksag
Strømforsyning	Li-Ion 18 V batteri (ikke inkludert)
Skjærekapasitet i tre	140 mm
Slaglengde	26 mm
Tomgangshastighet	0 – 3 000 slag/min
Skråskjæring	0° – 45°
Vekt (uten batteri)	2,2 kg
Mål (L x B x H)	250 x 80 x 200 mm
Bladtype	T-skaft blad (kompatibelt med alle hurtigskiftesystemer)
Bladskifte	Verktøyløst (SDS)
Belysning	Integrert LED
Lydnivå	LpA = 77 dB(A); LwA = 88 dB(A)
Vibrasjoner	ah = 9,5 m/s² (usikkerhet K = 1,5 m/s²)
Batterikompatibilitet	CAS (Cordless Alliance System): alle Metabo 18 V og CAS 18 V batterier
Anbefalt lader	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (i henhold til bruksanvisningen)
Arbeidstemperatur	0 °C til 40 °C
Beskyttelsesklasse (lader)	II
Bruk	Innendørs og utendørs (unntatt vær)
Pakningsinnhold	Maskin, blad, parallellanslag, unbrakonøkkel, bruksanvisning
Garanti	2 år (i henhold til Metabos vilkår)

Ofte stilte spørsmål - STA 18 LTX 140 METABO

Hvordan skifter jeg bladet på Metabo STA 18 LTX 140 stikksagen?

For å skifte bladet, drei spaken for SDS hurtigskifte plassert foran på sagen. Sett inn T-skaft bladet helt inn, slipp deretter spaken. Kontroller at bladet er godt festet før bruk.

Hvilket batteri skal brukes med modellen STA 18 LTX 140?

Bruk et Li-Ion 18 V batteri fra Metabo eller CAS (Cordless Alliance System). Kapasiteter fra 1,3 Ah til 10 Ah er kompatible. Bruk aldri ikke-oppladbare batterier.

Hvordan stiller jeg inn skråskjæring?

Løsne låseskruen under sålen. Vipp sålen til ønsket vinkel (fra 0° til 45°). Stram skruen godt. Bruk vinkelguide for presise kutt.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at batteriet er ladet og riktig satt inn. Forsikre deg om at sikkerhetslåsen er deaktivert. Hvis problemet vedvarer, kontakt Metabos kundeservice.

Hvordan rengjør jeg Metabo STA 18 LTX 140 sagen?

Fjern batteriet før rengjøring. Bruk en tørr klut for å tørke av kroppen. Rengjør ventilasjonssporene med en myk børste. Ikke bruk sterke rengjøringsmidler eller vann.

Hva er maksimal skjæredybde?

Maksimal skjæredybde i tre er 140 mm. I ikke-jernholdige metaller er den ca. 20 mm. Bruk et blad tilpasset materialet.

Hvordan bruker jeg parallellanslaget?

Sett parallellanslaget inn i sporene på sålen. Stram låseskruen. Still inn ønsket avstand mellom anslaget og bladet for rette kutt.

LED-lyset tennes ikke, hva gjør jeg?

Kontroller at batteriet er ladet og sagen er slått på. Hvis LED fortsatt er av, kan det være defekt. Kontakt en autorisert Metabo-reparatør for utskifting.

Kan jeg bruke blader fra andre merker?

Ja, bruk blader med standard T-skaft. Sørg for at bladet er kompatibelt med slaglengden og hastigheten til sagen for å unngå skade.

Hvordan vedlikeholder jeg sagen for å forlenge levetiden?

Etter hver bruk, rengjør sagen. Olje lett bladskiftemekanismen. Oppbevar den på et tørt sted. Få sagen kontrollert av en fagperson hvis du merker unormale forhold.

BRUKSANVISNING STA 18 LTX 140 METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

ASC 55 anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 anvands for laddning av litiumjonbatterier (12-18 V, 1,3-10 Ah, 3-10 celler).

7.1 Laddning av batteripaket

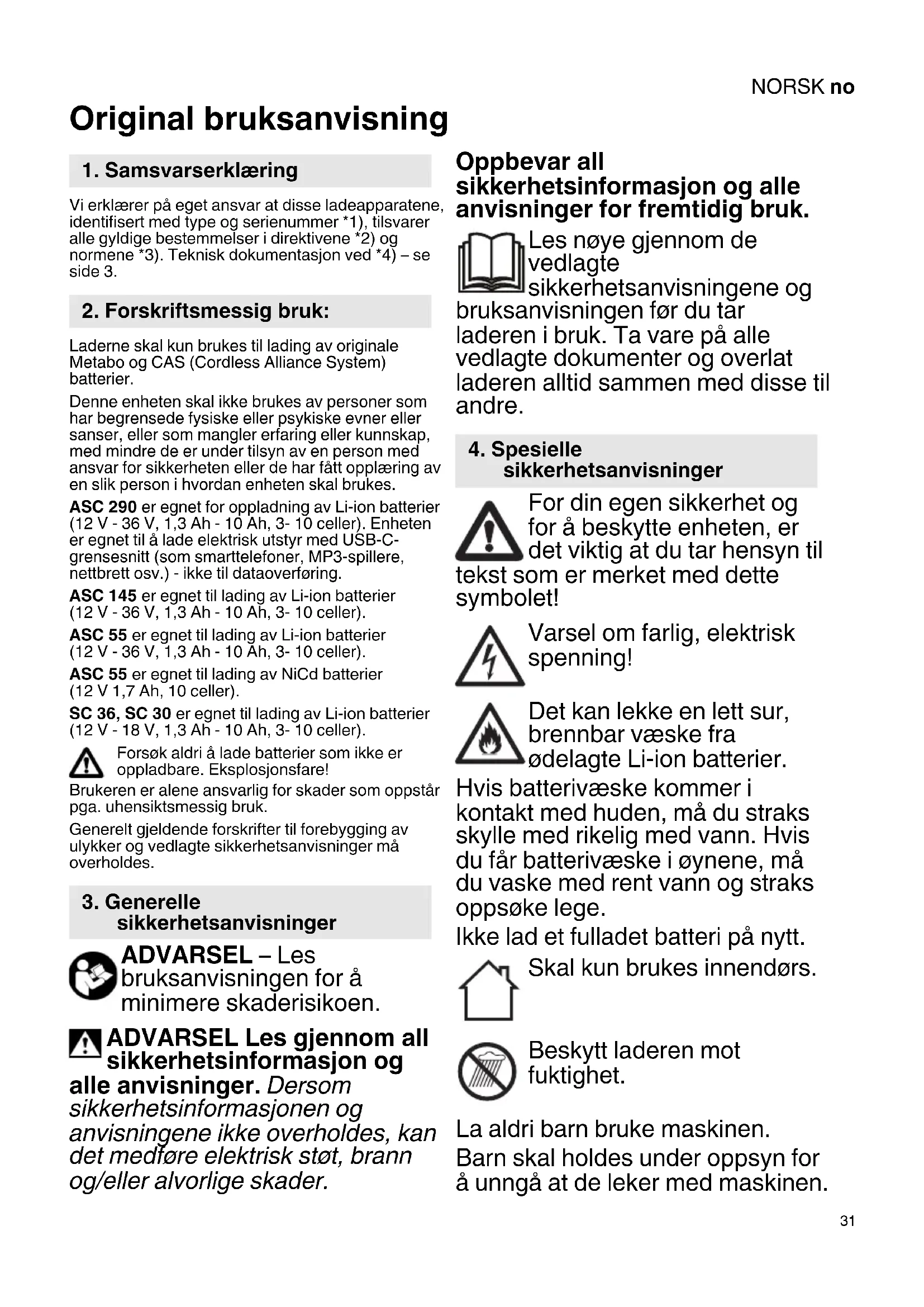

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne encheten skal ikke brukes av personer som har begrensede fysisiske eller psykiske evner uller sanser,ller som mangler erfaring uller kunnskap, medindre de er under tilsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av en slik person i hvordan encheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Enheter er egnet til a lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) -化进程.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsok aldri á lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene og bruksanvisingen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, ma du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteapningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator
6 USB-deksen
7 USB-C-tilkobling
8 LED-indikator (USB-C-tilkobling har strøm) *

• Modellavhengig

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström på maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.

Minsteavstanden til andre gjenstander skal minst vare 5 cm!

6.1 Selvtest

Settinn stopselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

100%

Det mä bare kobles til USB-enheter som er kompatible med USB-standarden. Ved brukinkompatible enheter kan det oppsta nksjoner, skader eller personskader.

Apne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

USB-C-tilkoblingen (7) fär bare elektrisk strøm (LED-indikatoren (8) lyser), nar batteriet ikke lades.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk nár batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsdindikatoren (5) er slukket: Batteriet blir/DDke ladet, laderen er for varm.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til这部分 enheten blir skadet,帽子 den erstattes av produsenten eller dennes kundeservice, aller av en lignende kvalifisert person, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal化进程 in husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C = Batteriets kapasitet

I_C = L adestrom t=Ladetid 1)

USB = Spenning og maksimal ladestrom for USB-C-tilkobling

1) Ladetider for eksempler pa batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrøm
