STA 18 LTX 140 - Fűrész METABO - Ingyenes használati útmutató

Márka	Metabo
Modell	STA 18 LTX 140
Termék típusa	Vezeték nélküli szúrófűrész
Tápellátás	Li-Ion 18 V akkumulátor (nem tartozék)
Vágási kapacitás fában	140 mm
Lökethossz	26 mm
Üresjárati fordulatszám	0 – 3000 löket/perc
Ferde vágás	0° – 45°
Súly (akkumulátor nélkül)	2,2 kg
Méretek (H x Sz x M)	250 x 80 x 200 mm
Penge típusa	T-szárú penge (kompatibilis minden gyorscserélő rendszerrel)
Pengecsere	Szerszám nélkül (SDS)
Világítás	Beépített LED
Zajszint	LpA = 77 dB(A); LwA = 88 dB(A)
Rezgés	ah = 9,5 m/s² (bizonytalanság K = 1,5 m/s²)
Akkumulátor-kompatibilitás	CAS (Cordless Alliance System): minden Metabo 18 V és CAS 18 V akkumulátor
Ajánlott töltő	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (az útmutató szerint)
Üzemi hőmérséklet	0 °C – 40 °C
Védelmi osztály (töltő)	II
Használat	Beltéri és kültéri (időjárás elleni védelem nélkül)
Csomagolás tartalma	Gép, penge, párhuzamos ütköző, Allen-kulcs, használati útmutató
Garancia	2 év (a Metabo feltételei szerint)

Gyakran ismételt kérdések - STA 18 LTX 140 METABO

Hogyan cseréljem ki a Metabo STA 18 LTX 140 szúrófűrész pengéjét?

A penge cseréjéhez fordítsa el a fűrész elején található SDS gyorscserélő kart. Illessze be a T-szárú pengét ütközésig, majd engedje el a kart. Használat előtt ellenőrizze, hogy a penge megfelelően van rögzítve.

Milyen akkumulátort használjak a STA 18 LTX 140 modellhez?

Használjon Li-Ion 18 V akkumulátort a Metabo-tól vagy a CAS (Cordless Alliance System) rendszerből. Az 1,3 Ah-tól 10 Ah-ig terjedő kapacitások kompatibilisek. Soha ne használjon nem újratölthető elemeket.

Hogyan állítsam be a ferde vágást?

Lazítsa meg a talp alatti rögzítőcsavart. Döntse meg a talpat a kívánt szögbe (0° és 45° között). Húzza meg szorosan. Használja a szögvezetőt a pontos vágásokhoz.

Mit tegyek, ha a fűrész nem indul?

Ellenőrizze, hogy az akkumulátor fel van töltve és megfelelően be van helyezve. Győződjön meg arról, hogy a biztonsági retesz ki van kapcsolva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Metabo ügyfélszolgálatával.

Hogyan tisztítsam a Metabo STA 18 LTX 140 fűrészt?

Tisztítás előtt vegye ki az akkumulátort. Törölje le a házat száraz ruhával. Tisztítsa meg a szellőzőnyílásokat puha kefével. Ne használjon agresszív tisztítószereket vagy vizet.

Mi a maximális vágási mélység?

A maximális vágási mélység fában 140 mm. Színesfémekben körülbelül 20 mm. Használjon az anyagnak megfelelő pengét.

Hogyan használjam a párhuzamos vezetőt?

Helyezze a párhuzamos vezetőt a talpon lévő nyílásokba. Húzza meg a rögzítőcsavart. Állítsa be a kívánt távolságot a vezető és a penge között az egyenes vágásokhoz.

A LED-es jelzőfény nem gyullad fel, mit tegyek?

Ellenőrizze, hogy az akkumulátor fel van töltve és a fűrész be van kapcsolva. Ha a LED továbbra is ki van kapcsolva, lehet, hogy hibás. A cseréhez lépjen kapcsolatba egy Metabo által jóváhagyott szervizzel.

Használhatok más márkák pengéit?

Igen, használjon T-szárú szabványos formájú pengéket. Győződjön meg arról, hogy a penge kompatibilis a fűrész lökethosszával és sebességével a károsodás elkerülése érdekében.

Hogyan karbantartsam a fűrészt az élettartam meghosszabbítása érdekében?

Minden használat után tisztítsa meg a fűrészt. Enyhén olajozza meg a pengecsere mechanizmust. Tárolja száraz helyen. Ha rendellenességeket észlel, szakemberrel vizsgáltassa át a fűrészt.

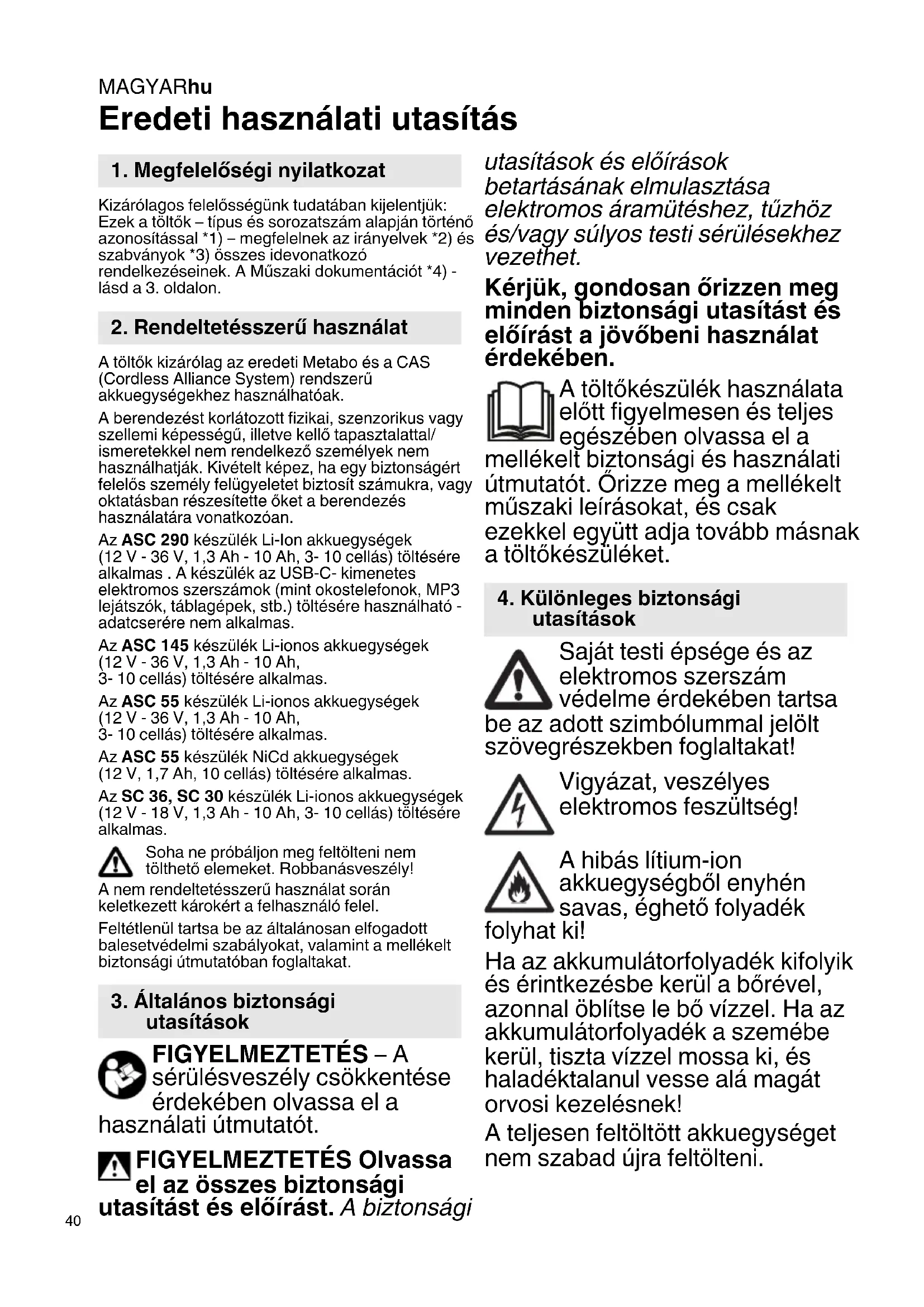

HASZNÁLATI ÚTMUTATÓ STA 18 LTX 140 METABO

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-lon akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas. A keszülék az USB-C-kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere hasznalhato-adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülk Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegségek (12 V, 1,7 Ah, 10 cellas) toltésere alkumas.

Az SC 36, SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett kairokt a felhasznalo feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást eselóirast a jovobeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,escsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonságiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme erdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék
ki!

Ha az akkumulatorfolyadek kifolyik és érintkezésbe kerül a bōrével, azonnal öblitse le bō vizzel. Ha az akkumulatorfolyadek a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekek számára nem hozzáférhétő helyen!

Tüz vagy füst keletkezésekor
azonnal húzza ki a toltokészülék
hálozati csatlakozódugóját!

Ne dugjon semmit az
akkumulatortö keszülék
szellózonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállításiterjedelemnek)
2 csuszó érintkezǒ
3 üzemeléskijelzó
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizzee, hogy a szerszám tipustablaján megadott halózati festzültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszerhibaaramu vedokapcsolok mukodesét. Hasznaljon F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszülek üzembe helyezese elott győzódjön meg rola, hogy a szellozonyilások szabadok. A mas tárgyakhoz betartando legkisebb davolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-toltes

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tollt.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmezteto kijelzo (4) folyamatosan vilagit

Az akkuegység nem toltodik. A homerseklet tul magas vagy tul alacsony. Ha az akkuegység homerseklete 0^ es 50^ koze kerul, a toltesi folyamat automatikusan elkezdodik.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a toltésszintkijelző (5) villog: a toltő forró, vagy az akguegység hideg, ill. forró, az akguegységet csökkentett teljesítmemnyel tolti.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztetö kijelzo (4) villog és a toltesszintkijelzo (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokeszüléketCsak villamos szakember javithat!

Amennyiben a keszülék halózati
csatlakožovezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügyfélszolgálatával vagy hasonloan képzett
szemellyel ki kell cserétetni.

A javitásra szoruló Metabo toltokészülékekkel kérjuk, forduljon Metabo szakkerskedöhéez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi előirasokat.

A csomagolóanyagokat a jelölesuk alapjan a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a haztar-tási hulladék kozé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való átvételerő szólo Europai Irányelvnek megfeleloen a használt elektromos

szerszámokat külön kell gyüjteni és környezetbarát
úrahasznosításba kell helyezni.

11. Muszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültsegtartománya
C = az akkuegység kapacitása
Ic = töltoáram
t = töltesi idö 1)

USB = az USB-C csatlakozó feszültsege és max. toltórama

1) A peldaertekuen kivalasztott akkuegyseget toltesi ideje. Az akkuegyseg maradek kapacitasatol, valamint homersekletetol fuggoen a valos toltesi idok elterhetnek a megadottaktol.

Megengedett kornyezeti homerseklet toltes soran: 0^ - 40^

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram
