STA 18 LTX 140 - Sav METABO - Gratis brugsanvisning og manual

Mærke	Metabo
Model	STA 18 LTX 140
Produkttype	Trådløs stiksav
Strømforsyning	Li-Ion 18 V batteri (medfølger ikke)
Skærekapacitet i træ	140 mm
Slaglængde	26 mm
Tomgangshastighed	0 – 3.000 slag/min
Skråsnit	0° – 45°
Vægt (uden batteri)	2,2 kg
Mål (L x B x H)	250 x 80 x 200 mm
Klingetype	T-skank klinge (kompatibel med alle hurtigskiftesystemer)
Klingeskift	Værktøjsfrit (SDS)
Belysning	Integreret LED
Støjniveau	LpA = 77 dB(A) ; LwA = 88 dB(A)
Vibrationer	ah = 9,5 m/s² (usikkerhed K = 1,5 m/s²)
Batterikompatibilitet	CAS (Cordless Alliance System): alle Metabo 18 V og CAS 18 V batterier
Anbefalet oplader	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (ifølge brugsanvisning)
Arbejdstemperatur	0 °C til 40 °C
Beskyttelsesklasse (oplader)	II
Anvendelse	Indendørs og udendørs (ikke i dårligt vejr)
Pakningens indhold	Maskine, klinge, parallelanslag, unbrakonøgle, brugsanvisning
Garanti	2 år (ifølge Metabos betingelser)

Ofte stillede spørgsmål - STA 18 LTX 140 METABO

Hvordan skifter jeg klingen på Metabo STA 18 LTX 140 stiksaven?

For at skifte klingen, drej hurtigskiftehåndtaget (SDS) foran på saven. Indsæt T-skank klingen helt ind, og slip derefter håndtaget. Kontrollér, at klingen er ordentligt fastgjort, før brug.

Hvilket batteri skal jeg bruge til model STA 18 LTX 140?

Brug et Li-Ion 18 V batteri fra Metabo eller CAS-systemet (Cordless Alliance System). Kapaciteter fra 1,3 Ah til 10 Ah er kompatible. Brug aldrig ikke-genopladelige batterier.

Hvordan justerer jeg skråsnittet?

Løsn låseskruen under sålen. Hæld sålen til den ønskede vinkel (fra 0° til 45°). Spænd skruen godt. Brug vinkelstyret til præcise snit.

Hvad gør jeg, hvis saven ikke starter?

Kontrollér, at batteriet er opladet og korrekt isat. Sørg for, at sikkerhedslåsen er deaktiveret. Hvis problemet fortsætter, kontakt Metabos kundeservice.

Hvordan rengør jeg Metabo STA 18 LTX 140 saven?

Fjern batteriet før rengøring. Brug en tør klud til at tørre huset af. Rengør ventilationsåbningerne med en blød børste. Brug ikke skrappe rengøringsmidler eller vand.

Hvad er den maksimale skæredybde?

Den maksimale skæredybde i træ er 140 mm. I ikke-jernholdige metaller er den ca. 20 mm. Brug en klinge, der er egnet til materialet.

Hvordan bruger jeg parallelanslaget?

Indsæt parallelanslaget i de dertil beregnede slidser i sålen. Spænd låseskruen. Indstil den ønskede afstand mellem anslaget og klingen for lige snit.

LED-lyset tænder ikke, hvad gør jeg?

Kontrollér, at batteriet er opladet, og at saven er tændt. Hvis LED'en forbliver slukket, kan den være defekt. Kontakt en autoriseret Metabo-reparatør for udskiftning.

Kan jeg bruge klinger fra andre mærker?

Ja, brug klinger med en standard T-skaft. Sørg for, at klingen er kompatibel med din savs slaglængde og hastighed for at undgå skader.

Hvordan vedligeholder jeg saven for at forlænge dens levetid?

Efter hver brug, rengør saven. Smør let klingeskiftemekanismen. Opbevar den på et tørt sted. Få saven efterset af en professionel, hvis du bemærker uregelmæssigheder.

BRUGSANVISNING STA 18 LTX 140 METABO

Ikke lad et fulladet batteri på nytt.

Batteriet lades jegke. Temperaturen er for hoy / for lav. Hvis batteriets temperatur ligger mellom 0^ og 50^ , begyninger ladingen automatisk.

ASC 290: Varsellyset (4) lyser permanent og ladeindikatoren (5) blinker: Laderen er for varm eller batteriet er for kaldt eller for varmt; batteriet lades med redusert effekt.

8.2 Varselindikatoren (4) blinker

Anbefalt omgivelsestemperatur ved lading: 0^ til 40^ .

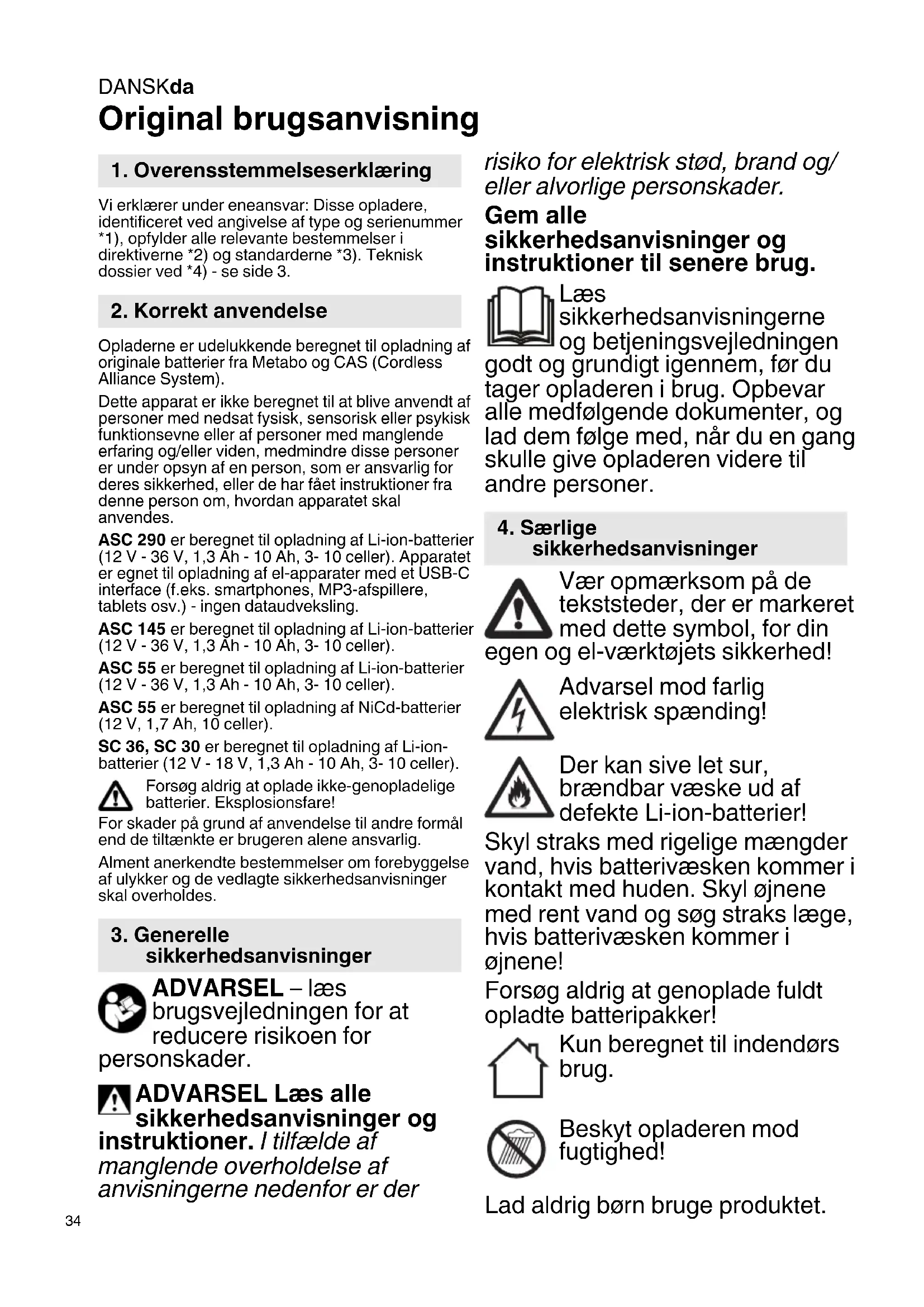

Vi erklærer under eneansvar: Disse opladere, identificeret ved angivelse af type og seriennummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Korrekt anvendelse

Opladerne er udelukkende beregnet til opladning af originale batterier fra Metabo og CAS (Cordless Alliance System).

Dette apparat er/DDke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk Funktionsevne ellr af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har faat instruktioner fra donne person om, hvordan apparatet skal anvendes.

ASC 290 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Apparatet er egnet til opladning af el-apparater med et USB-C interface (f.eks. smartphones, MP3-afspillere, tablets osv.) - ingen dataudveksling.

ASC 145 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er beregnet til opladning af NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 er beregnet til opladning af Li-ion-batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsog aldrig at oplade ikke-genopladelige batterier. Eksplosionsfare!

For skader på grund af anvendelse til andre formal end de tiltænkte er brugeren alene ansvarlig.

Alment anerkendte bestemmelsem or forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Iaes

brugsvejledningen for at

sikkerhedsanvisninger og

instruktioner. I tilfaelde af

manglende overholdelse af

anvisningerne nedenfor er der

risiko for elektrisk stød, brand og/ ell er alvorlige personskader.

Gem alle

sikkerhedsanvisninger og instruktioner til senere brug.

Læs sikkerhedsanvisingerne og betjeningsvejledningen og grundigt igennem, før du opladeren i brug. Opbevar edfolgende dokumenter, og om følge med, när du en gang ogive opladeren videre til personer.

4. Særlige sikkerhedsanvisninger

Vær opmaerk som på detekststeder, der er markeret med dette symbol, for din

egen og el-værktjets sikkerhed!

Advarsel mod farlig elektrisk spænding!

Der kan sive let sur,
brændbar væske ud af
defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæskenkommen i kontakt medHUDen. Skyl øjnene med rent vand og søg straks læge, hvis batterivæskenkommen i øjnene!

Forsøg aldrig at genoplaste fuldt opladte batteripakker!

Kun beregnet til indendørs.
brug.

Beskyt opladeren mod fugtighed!

Lad aldrig boorn bruge Produktet.

Børn skal vare under opsyn for at sikre, at de/DDke leger med Produktet.

Sorg for, at der ikke er bxrn i nærheden af opladeren og arbejdsområdet!

Opbevar opladeren utilgengeligt for bo:

I tilfælde af røgudvikling aller brand i opladeren skal du straks trække stikket ud af kontakten!

Stik ingen genstande ind i opladerens ventilationsspalter - Fare for elektrisk stød eller kortslutning!

Brug ingen defekte batteripakker! I områder med hj metalstøvbelastning ma batteripakker ikke oplades med AIR COOLED-opladere.

ASC 290: Brug kun den originale Metabo nettilslutningsledning.

5. Oversigt

Se side 2. Illustrationerne gælder som eksempel for alle apparater.

1 Batteripakke (medleveres ikke)
2 Holder
3 Driftslampe
4 Advarselslampe
5 Opladningsindikator
6 USB-afdækning
7 USB-C-tilstutnng
8 LED-visiting (USB-C-tilslutning med spændingsforsyning) *

• afhaengig af modellen

6. Idriftsættelse

För du tager produit i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.

Produkter som dette, der genererer jævnstrøm, kan påvirke enkle fejlstrømsafbrydere. Anvend type Fller bedre, med en udløsningsstrøm på maks. 30 mA.

För du tager opladeren i brug, bör du sikredig, at ventilationsspalterne er frie.

Mindsteafstand til andre genstande min. 5 cm!

6.1 Selvtest

Tilslut stikket.

Adverselslampen (4) og driftslampen (3) lyser i ca. 1 sekund after hinanden. Den indbyggede ventilator korer i ca. 5 sekunder.

7. Anvendelse

7.1 Opladning af batteripakke

Skub batteripakken helt ind til anslag i holderen (2).

Driftslampen (3) blinker.

Bemærk: For at fá vist ladetilstanden ved Li-ionbatteripakker skal batteripakken Först tages ud af opladeren, hvorefter der trykkes på tasten på batteripakken.

När batteripakken er færdigopladet, skifter opladeren automatisk til vedligeholdelsesladning.

Batteripakken kan blive i opladeren og er dermed altid driftsklar.

7.3 Kun ASC 290: opladning af USB-udstyr

Tilslut kun USB-apparater, der er kompatiblen med USB-standarden. Brug med inkcompatable apparater kan medfore fejlfunktioner, beskadigelser aller personskader.

Abn daekslet (6) og indsæt en USB-enhed med et egnet kabel i USB-C-tilslutningen (7). Enheden oplades.

Der er kun spændingsforsyning på USB-C-tilslutningen (7) (LED-lampe (8) lyser), hvis der/DDe oplades et batteri.

Er der samtidigt tilsluttet batteri og USB-udstyr, starter opladningen via USB automatisk after afslutningen af batteriopladningen.

8. Fejl

8.1 Advarselslampen (4) lyser konstant

Batteripakken oplades/DD. Temperature er for hoj/for lav.Ligger batteripakkens temperatur mellem 0^ og 50^ begynder ladeprocessen automatisk.

ASC 290: Advarselslampen (4) lyser konstant og opladningsindikatoren (5) blinker: Opladeren er varm, batteripakken oplades med reduceret opladningseffekt.

DANSKda

8.2 Advarselslampen (4) blinker

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.
• Batteripakken er/DD skubbet rigtigt ind i holderen (2). Se kapitel 7.1.
• ASC 290: Adverselslampen (4) blinker og opladningsindikatoren (5) er slukket: Batteripakken oplades ikke, opladeren er varm.

9. Reparation

Reparationer på opladeren må kun foretages af faguddannede elektrikere!

Hvis netledningen til produktet beskadiges, skal den udskiftes af producenten aller kundeservice aller en tilsvarende kvalificeret person for at forebygge fare.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dine Metabo-opladere. Adresser findes på www.metabo.com.

10. Miljøbeskyttelse

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere ophysninger findes pa www.metabo.com i området service.

Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøj indsamles adskilt og afleveres miljørigtigt til genbrug.

11. Tekniske data

Se side 3.

U = batteripakkernes spændingsomrader C = batteripakkernes kapacitet

Ic = ladestrom t =ladetid 1)

USB = spænding og maks. opladningsstrøm
på USB-C-tilslutningen

1) Opladningstider på batterier valgt som eksempel. Afhengigt af batteriets resterende kapacitet samt temperatur kan de reelle opladningstider afvige fra disse angivelser.

Anbefalet omgivelsestemperatur ved opladning: 0^ til 40^ .

Forbeholdtændringer som ffolge af tekniske fremskridt.

Produkt i beskytttesesklasse II

Vekselstrom
