STA 18 LTX 140 - Pila METABO - Bezplatný návod k obsluze

Značka	Metabo
Model	STA 18 LTX 140
Typ produktu	Bezdrátová přímočará pila
Napájení	Li-Ion baterie 18 V (není součástí)
Řezná kapacita ve dřevě	140 mm
Zdvih	26 mm
Volnoběžné otáčky	0 – 3 000 zdvihů/min
Šikmý řez	0° – 45°
Hmotnost (bez baterie)	2,2 kg
Rozměry (D x Š x V)	250 x 80 x 200 mm
Typ pilového listu	Pilový list s T-stopkou (kompatibilní se všemi systémy rychlé výměny)
Výměna pilového listu	Bez nářadí (SDS)
Osvětlení	Integrované LED
Hladina hluku	LpA = 77 dB(A) ; LwA = 88 dB(A)
Vibrace	ah = 9,5 m/s² (nejistota K = 1,5 m/s²)
Kompatibilita baterie	CAS (Cordless Alliance System): všechny Metabo 18 V a CAS 18 V baterie
Doporučená nabíječka	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (podle návodu)
Pracovní teplota	0 °C až 40 °C
Třída ochrany (nabíječka)	II
Použití	Vnitřní i venkovní (mimo nepříznivé počasí)
Obsah balení	Stroj, pilový list, paralelní doraz, imbusový klíč, návod k použití
Záruka	2 roky (podle podmínek Metabo)

Často kladené otázky - STA 18 LTX 140 METABO

Jak vyměnit pilový list u přímočaré pily Metabo STA 18 LTX 140?

Pro výměnu pilového listu otočte páčku rychlé výměny SDS umístěnou vpředu pily. Zasuňte pilový list s T-stopkou až na doraz, poté páčku uvolněte. Před použitím zkontrolujte, zda je pilový list řádně upevněn.

Jakou baterii použít u modelu STA 18 LTX 140?

Použijte baterii Li-Ion 18 V od Metabo nebo ze systému CAS (Cordless Alliance System). Kompatibilní jsou kapacity od 1,3 Ah do 10 Ah. Nikdy nepoužívejte nenabíjecí baterie.

Jak nastavit šikmý řez?

Povolte pojistný šroub pod základovou deskou. Nakloňte základovou desku do požadovaného úhlu (0° až 45°). Pevně dotáhněte. Pro přesné řezy použijte úhlové vodítko.

Co dělat, když pila nenastartuje?

Zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že je bezpečnostní zámek deaktivován. Pokud problém přetrvává, kontaktujte zákaznický servis Metabo.

Jak vyčistit pilu Metabo STA 18 LTX 140?

Před čištěním vyjměte baterii. K otření karoserie použijte suchý hadřík. Větrací štěrbiny vyčistěte měkkým kartáčkem. Nepoužívejte agresivní čisticí prostředky ani vodu.

Jaká je maximální hloubka řezu?

Maximální hloubka řezu ve dřevě je 140 mm. V neželezných kovech je to přibližně 20 mm. Použijte pilový list vhodný pro daný materiál.

Jak používat paralelní doraz?

Zasuňte paralelní doraz do štěrbin na základové desce. Utáhněte pojistný šroub. Nastavte požadovanou vzdálenost mezi dorazem a pilovým listem pro přímé řezy.

Kontrolka LED se nerozsvítí, co dělat?

Zkontrolujte, zda je baterie nabitá a pila zapnutá. Pokud LED stále nesvítí, může být vadná. Pro výměnu kontaktujte autorizovaný servis Metabo.

Mohu použít pilové listy jiných značek?

Ano, používejte pilové listy se standardní T-stopkou. Ujistěte se, že je pilový list kompatibilní se zdvihem a rychlostí vaší pily, aby nedošlo k poškození.

Jak udržovat pilu pro prodloužení životnosti?

Po každém použití pilu vyčistěte. Lehce naolejujte mechanismus výměny pilového listu. Skladujte ji na suchém místě. Pokud zpozorujete abnormality, nechte pilu zkontrolovat odborníkem.

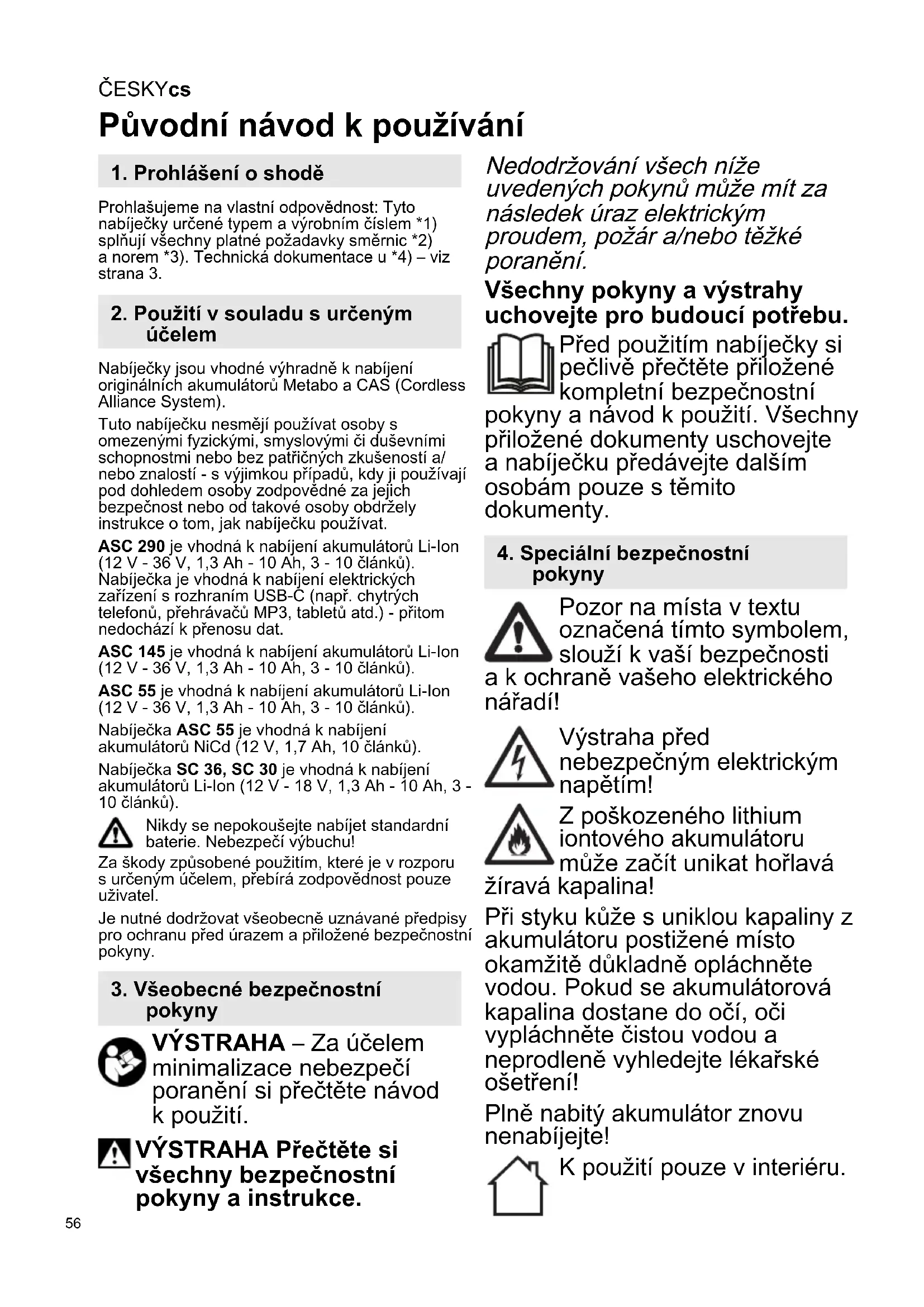

NÁVOD K OBSLUZE STA 18 LTX 140 METABO

Püvodní námod k používání

1. Prohlášeni o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobním cislem 1) splnju vsechny platné požadavky směrnic 2) a norem 3). Technická dokumentace u 4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výhradné k nabijeni originálních akumulátorů Metabo a CAS (Cordless Alliance System).

Tuto nabiječku nesměji používat osoby s omezenými fyzickými, smyslovými āi duševními schopnostmi nebo bez patrčnych zkušenosti a/ nebo znalostí - s vyjimkou pripadú, kdy ji používaji pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obržely instrukce o tom, jak nabiječku používat.

ASC 290 je vhodná k nabijeni akumulatoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku). Nabijecka je vhodná k nabijeni elektrickych zařizení rozhraním USB-C (napr. chytrych Telefonu, prehrávacu MP3, tabletu atd.) - pritom nedochází k prenosu dat.

ASC 145 je vhdná k nabijeni akumulátoru Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

ASC 55 je vchodná k nabijeni akumulátoru Li-ION (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55 je vhodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 Članků).

Nabiječka SC 36, SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clánkú).

Nikdy se nepokousejte nabijet standardni baterie. Nebezpeci vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovednost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu pred urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prectete si vsechny bezpećnostné poukyny a instrukce.

Nedodržovani všech nije
uvedenych poknu muže mít za
následek uraz elektrickým
proudem, požár a/nebo těžké
poraněni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte príložené kompletní bezpečnostné v a námod k použiti. Vsechny né dokumenty uschovejte Čechu prědávejte dalsím m pouze s temito enty.

4. Speciálni bezpečnostní psychy

Pozor na mista v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětim!

Z poskozeného lithium iontoveho akumulátoru mûze začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené misto okamžitě dūkladné opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistou vodou a neprodleně vyhledejte lékarsté ošetřeni!

Plné nabity akumulátor znovu nenabíjete!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s pristrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovniho prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájeciho kabelu!

Nevkladeje predmety do ventilacnich otvoru nabijecky -nebezpeci urazu elektrickym proudem nebo zkratu!

Nepoužívejte vadné akumúlátry!

V prostrech se zvyšeným výskytem kovového prachu nenabíjejte Žádné akumúlátory pomoci nabíječek AIR COOLED.

ASC 290: Používejte pouze originální sítový pripojovác kabel Metabo.

5. Přehled

Viz. strana 2. Obrázky jsou príklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)

2 zásuvný slot

3 kontrlka napajeni

4 vystrazná kontrlka

5 Ukazatel stavu nabití *

6 Kryt USB *

7 Port USB-C *

8 LED ukazatel (napajeni prostreductvim portu USB-C) *

• v závislosti na modelu

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétí a sit'ovy kmitočet na typovém stitku opodvidaji udajum vaši elektrické site.

Zařizení, jako je toto, ktera generuju stejnosměrný proud, mohou ovlivnovat jegnoduché

proudové chránice. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.

Pred uvedenim nabijecky do provozu se ujistete, ze ventilacni otvory jsou volné. Minimalí vzdálenost od jinych predmétú min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrcku.

Výstrážná kontrlka (4) a kontrlka napajeni (3) se postupné rozsvítí asi na 1 sekundu, zabudovany ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.3 Pouze ASC 290: Nabijeni zařizení USB

Pripojte pouze zařizení, ktera jsou kompatibilné se standardem USB. Pripojení kompatibilné zařizení muže zpúsobit poruchy, zození nebo urazy.

Otevřete kryt (6) a pripojte zařízení USB vchodnám kabelem k (7)portu USB-C. Zařizení se nabiji.

Port USB-C (7) je napajen (ukazatel LED (8) serozsviti) pouze v pripadé, ze se nenabiji akumulátor.

Pokud jsou pripojeny soucasne akumulator a zarizeni USB, nabijeni Rozhranim USB se spusti automaticky po nabiti akumulatoru.

8. Porucha

8.1 Výstražná kontrlka (4) trvale sviti

Akumulátor se nenabíj. Prilis vysoká / prilis nizká teplota. Pokud je teplota akumulátoru v Rozmezi 0°C až 50°C, automaticky se spustí proces nabijeni.

CESKYcs

ASC 290: Výstražná kontrolka (4) svítí nepretržitě a ukazatel stavu nabiti (5) bliká: Nabiječka je horká nebo akumulátorový Člnek je studeny, resp. horký, nabiji se sniženým nabijecím vykonem.

8.2 Výstrážná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabíječky.
• Akumulátor není správné nasazen do nabijecího slotu (2). Viz kapitolu 7.1.
• ASC 290: Vystrážná kontrolka (4) bliká a ukalatel stavu nabití (5) jsou zhasnuté: Akumulatorový chánek se nenabíji, nabíječka je príliš horká.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sít'ovy privod tohoto pristroje poskozen, musi byt vymenén vyrobcem nebo jeho zákaznickym servisem ci podobné kvalifikovanou osobou, aby nedoslo k ohroženi.

S nabiječkou Metabo vyžadujici opravu se prosim obratte na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého náradi, obalu a prisluşenstvi.

Obalové materiały se musi likvidovat podle jejich označeni v souladu s obecnymi směrnicemi. Dalá informace najdete na www.metabo.com v Časti Servis.

Jen pro zeme EU: Elektrické nářadi nevyhazujte do domáciho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric

kych a elektronickych zarizenich a dre odpovidajici legislativy prisluanse zeme musi byt stare elektrické nariad shromazdovano oddelena odevzdano k ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napě'tóve rozsáhy akumulátorú

C = kapacita akumulatoru

I_C = nabijeci proud t= doba nabijieni 1)

USB = napěti a maximálné nabíjecí proud pri prípojení USB-C

1) Doba nabijeni vybranjch akumulatoru uvedenych jako priklad. V závislosti na zbyvajici kapacite a teploté akumulatoru se skutečna doba nabijeni muze od těchto udajú lišit.

Doporucená okolní teplota pri nabijeni je 0 až 40^ .

Změny na základě technickéhoPokroku vyhrazeny.

Pristroj triy ochrany II

Strydavy proud.
