MANUALE UTENTE STA 18 LTX 140 METABO
it Istruzioni originali 16
es Manual original 19
pt Manual original 22
sv Bruksanvisning i original 25

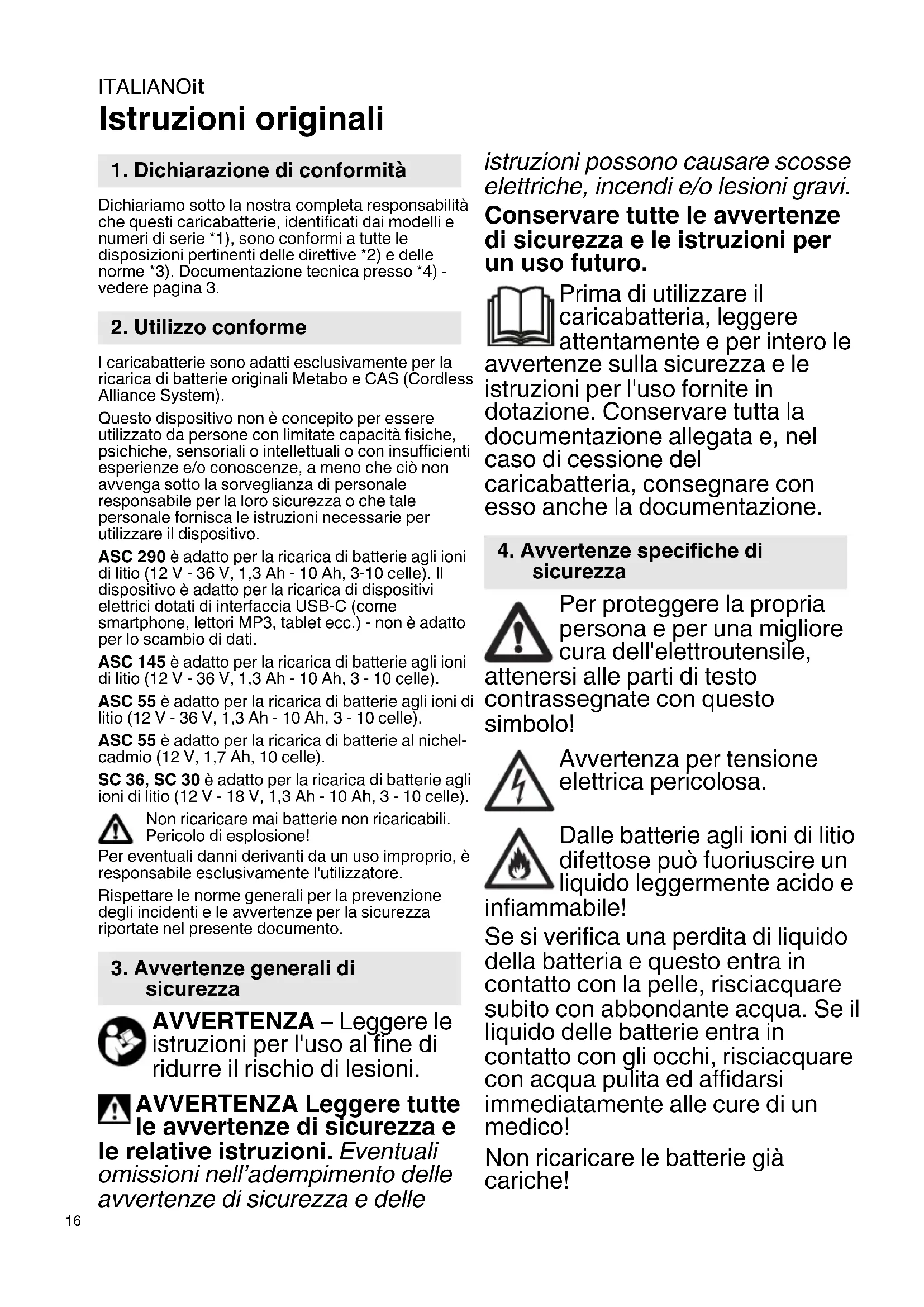

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeroi di seri ^1 ), sono conformi a tutte le disposizioni pertinenti delle direttive ^2 ) e delle norme ^3 . Documentazione tecnica presso ^4 ) - vedere pagina 3.
2. Utilizzo conforme
I caricabatterie sono adatti esclusivamente per la ricarica di batterie originali Metabo e CAS (Cordless Alliance System).
Questo dispositivo non è concepito per essere utilizzato da persone con limitate disponità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sulla sorveglianza di personale responsable per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.
ASC 290 é adatto per la ricarica di batterieagliioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celle). Il dispositivo é adatto per la ricarica di dispositivi elettrici dotati di interfaccia USB-C (come smartphone,lettori MP3,tablet ecc.)-non é adatto per lo scambio di dati.
ASC 145 è adatto per la ricarica di batterieagli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).
ASC 55 è adatto per la ricarica di batterieagli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).
ASC 55 è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).
SC 36, SC 30 è adatto per la ricarica di batterieagliioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).
Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!
Per eventuali danni derivanti da un uso impropero, è responsabile escludivamente l'utilizzatore.
Rispettare le norme generali per la prevenzione degli incidenti e le avventenze per la sicurezza riportate nel presente documento.
3. Avvertenze generali di sicurezza
AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
AVVERTENZA Leggere tutte le avventenze di sicurezza e
le relative istruzioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle
istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
Prima di utilizzato il caricabatteria, leggere attendamente e per intero le
avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare conessoanche la documentazione.
4. Avverenze specifiche di sicurezza
Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile,
attenersi alle parti di testo contrassegnate con questo symbolo!
Avverenza per tensione elettrica pericolosa.
Dalle batterieagliioni di litio difettosepuo fuoriuscire un liquido leggermente acido e
infiammabile!
Se si verifica una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
Non ricaricare le batterie più cariche!
Solo per uso in ambienti interni.
Proteggere il caricabatteria dall'umidità!
Non consentire mai ai bambini di utilizzare il disposativo.
I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.
Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!
Riporre il caricabateria lontano alla portata dei bambini!
In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!
Non inseire oggetti nelle feritoie di aerazione del caricabatteria - Pericolo di scossa elettrica o di cortocircuito!
Nonutilizzarebatteriedifettose!
Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.
ASC 290: utilizzato soltanto il cavodi alimentazione originale Metabo.
5. Sintesi
Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli appearecchi.
1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso
5 Indicatore dello stato di carica
6 Copertura USB *
7 Attacco USB-C*
8 Indicatore LED (attacco USB-C alimentato con la tensione) *
* in base al modello
6. Messa in funzione
Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetto del modello.
Apparecchi come quello, che generano corrente continua, potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un appearecchio di tipo F o superiore, co corrente di aperture max. di 30mA
Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libere. Distanza minima rispetto ad altri oggetti: almeno 5 cm!
6.1 Autotest
Inserire la spina di alimentazione.
La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorpORA funzione per ca. 5 secondi.
7. Utilizzo
7.1 Ricarica della batteria
Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).
La spia di funzionamento (3) lampeggia.
Nota: per visualizzare il livello di carica delle batterieagli ioni di litio, per prima casa estrarre la batteria dal caricabatteria, quindi premere il tasto sulla batteria.
7.2 Carica di mantenimento
Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.
La batteria può rianere all'interno del caricabatteria e, in quello modo, è sempre pronta per l'uso.
La spia di funzionamento (3) si accende in modo permanente.
7.3 Solo ASC 290: ricarica del disposativo USB
! Collegare solo dispositiivi USB standard compatibili. L'uso di dispositiivi non compatibili cui possare malfunzionamenti, danni o lesioni.
Apriere l cappuccio (6) e collegare il dispositivo USB all'attacco USB-C (7) con un cavo adatto. Il dispositivo viene ricaricato.
L'attacco USB-C (7)iene alimentato con la tensione (indicatore LED (8) acceso) solo se non viene ricaricata la batteria.
Se la batteria e il dispositorio USB sono collegati contemporaneamente, il processo di carica USB si
ITALIANOit
avvia automaticamente al termine del processo di carica della batteria.
8. Anomalia
8.1 La spia di avviso (4) si accende in modo permanente
La batteria non viene ricaricata. Temperatura troppo alta/troppo Bassa. Se la temperatura della batteria è compresa tra 0^ e 50^ , il processo di ricarica inizia automaticamente.
ASC 290: la spia di avviso (4) è accesa fissa e l'indicatore dello stato di carica (5) lampeggia: il caricabatteria è caldo o la batteria è fredda o calda, la batteria viene ricaricata con una potenza di carica ridotta.
8.2 La spia di avviso (4) lampeggia
- La batteria è guasta. Togliere immeditatamente la batteria dal caricabatteria.
- La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.
- ASC 290: la spia di avviso (4) lampeggia e l'indicatore dello stato di carica (5) è spento: la batteria non viene ricaricata, il caricabatteria è troppo caldo.
9. Riparazione
Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettrici st specializzati!
Per evitare eventuali pericoli, quando il cavò dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.
Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.
10. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.
Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet
trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettrotensili usati devono essere smaltiti separamente e sottoposti ad unsystema di ricericlaggio eco-compatible.
11. Dati tecnici
Vedere pagina 3.
U = range di tensione delle batterie
C = capacità delle batterie
I_C = corrente di carica
t = tempo di ricarica
USB = tensione corrente di carica max. dell'attacco USB-C
1) Tempi di ricarica di batterie scelte come esempio. I tempi di carica reali possono variare dai valori indicati in funzione della capacité residua nonché della temperatura della batteria.
Temperatura ambiente consigliata per la ricarica: da 0^ a 40^ .
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.
Apparecchiatura della classe di protezione II
Corrente alternata
