Marque	Metabo
Modèle	STA 18 LTX 140
Type de produit	Scie sauteuse sans fil
Alimentation	Batterie Li-Ion 18 V (non fournie)
Capacité de coupe dans le bois	140 mm
Course	26 mm
Vitesse à vide	0 – 3 000 courses/min
Coupe en biais	0° – 45°
Poids (sans batterie)	2,2 kg
Dimensions (L x l x h)	250 x 80 x 200 mm
Type de lame	Lame à queue en T (compatible avec tous les systèmes de changement rapide)
Changement de lame	Sans outil (SDS)
Éclairage	LED intégré
Niveau sonore	LpA = 77 dB(A) ; LwA = 88 dB(A)
Vibrations	ah = 9,5 m/s² (incertitude K = 1,5 m/s²)
Compatibilité batterie	CAS (Cordless Alliance System) : toutes les batteries Metabo 18 V et CAS 18 V
Chargeur recommandé	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (selon notice)
Température de travail	0 °C à 40 °C
Classe de protection (chargeur)	II
Utilisation	Intérieur et extérieur (hors intempéries)
Contenu de l'emballage	Machine, lame, butée parallèle, clé Allen, notice d'utilisation
Garantie	2 ans (selon conditions Metabo)

FOIRE AUX QUESTIONS - STA 18 LTX 140 METABO

Comment changer la lame de la scie sauteuse Metabo STA 18 LTX 140 ?

Pour changer la lame, tournez le levier de changement rapide SDS situé à l'avant de la scie. Insérez la lame à queue en T jusqu'en butée, puis relâchez le levier. Vérifiez que la lame est bien fixée avant utilisation.

Quelle batterie utiliser avec le modèle STA 18 LTX 140 ?

Utilisez une batterie Li-Ion 18 V de Metabo ou du système CAS (Cordless Alliance System). Les capacités de 1,3 Ah à 10 Ah sont compatibles. Ne jamais utiliser de piles non rechargeables.

Comment régler la coupe en biais ?

Desserrez la vis de blocage sous la semelle. Inclinez la semelle à l'angle souhaité (de 0° à 45°). Revissez fermement. Utilisez le guide d'angle pour les coupes précises.

Que faire si la scie ne démarre pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous que le verrouillage de sécurité est désactivé. Si le problème persiste, contactez le service après-vente Metabo.

Comment nettoyer la scie Metabo STA 18 LTX 140 ?

Retirez la batterie avant le nettoyage. Utilisez un chiffon sec pour essuyer la carrosserie. Nettoyez les fentes d'aération avec un pinceau doux. N'utilisez pas de produits agressifs ou d'eau.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale dans le bois est de 140 mm. Dans les métaux non ferreux, elle est d'environ 20 mm. Utilisez une lame adaptée au matériau.

Comment utiliser le guide parallèle ?

Insérez le guide parallèle dans les fentes prévues sur la semelle. Serrez la vis de blocage. Réglez la distance souhaitée entre le guide et la lame pour des coupes droites.

Le voyant LED ne s'allume pas, que faire ?

Vérifiez que la batterie est chargée et que la scie est allumée. Si le LED reste éteint, il peut être défectueux. Contactez un réparateur agréé Metabo pour le remplacement.

Puis-je utiliser des lames d'autres marques ?

Oui, utilisez des lames avec une queue en T de forme standard. Assurez-vous que la lame est compatible avec la course et la vitesse de votre scie pour éviter tout dommage.

Comment entretenir la scie pour prolonger sa durée de vie ?

Après chaque utilisation, nettoyez la scie. Huilez légèrement le mécanisme de changement de lame. Rangez-la dans un endroit sec. Faites réviser la scie par un professionnel si vous remarquez des anomalies.

MODE D'EMPLOI STA 18 LTX 140 METABO

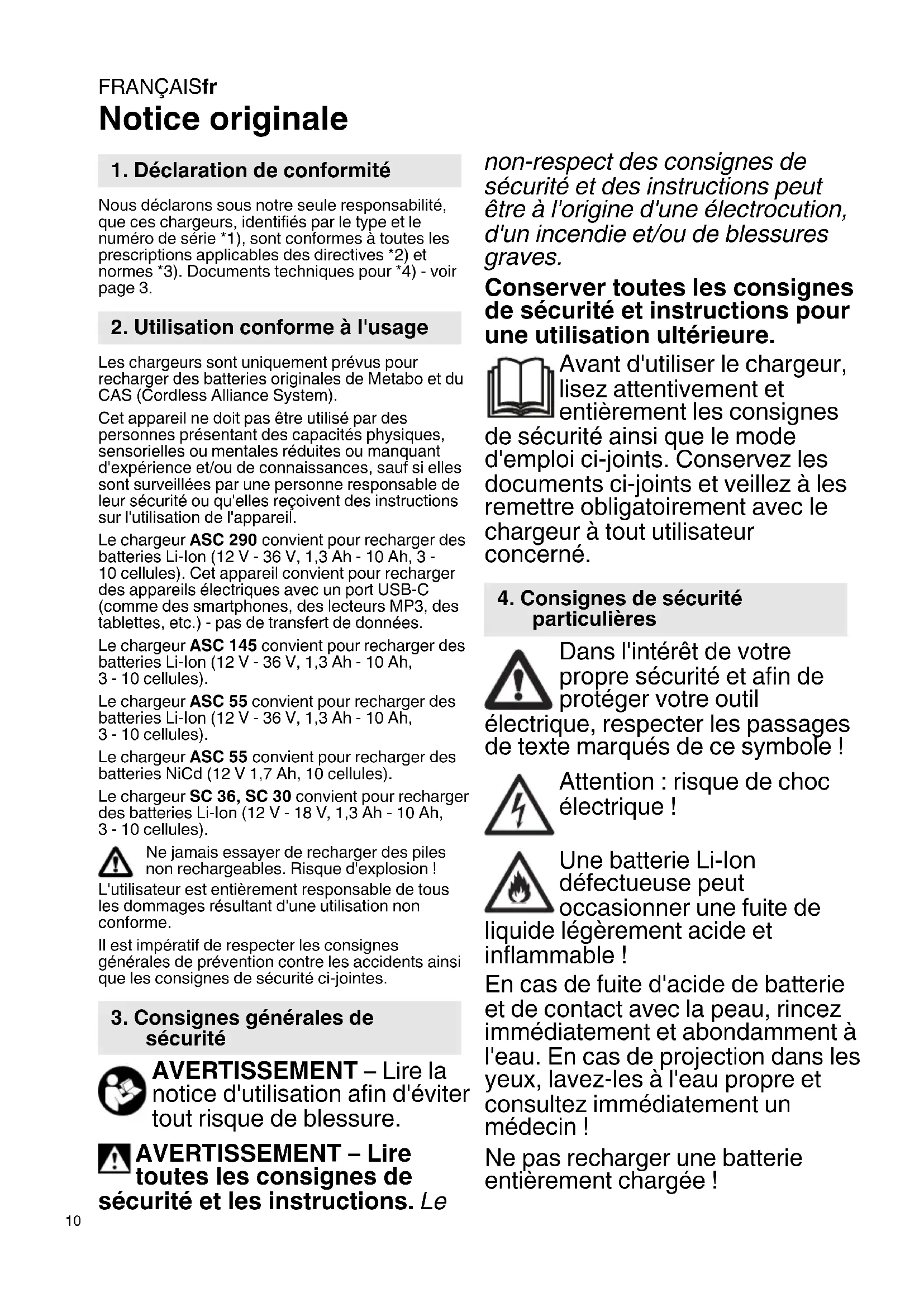

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prevus pour recharger des batteries originales de Metabo et du CAS (Cordless Alliance System).

Cet apparéil ne doit pas être utilisé par des personnes représentant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles recoivent des instructions sur l'utilisation de l' apparéil.

Le chargeur ASC 290 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules). Cet apparéil convient pour recharger des apparéils électriques avec un port USB-C ( comme des smartphones, des lecteurs MP3, des tablettes, etc.) - pas de transfert de données.

Le chargeur ASC 145 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries NiCd (12 V 1,7 Ah, 10 cellulues).

Le chargeur SC 36, SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion!

L'utilisateur est entiement responsable de tous les dommages resultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT - Lire toutes les consignes de curité et les instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'une electrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entiement les consignes

de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remetre obligatoirement avec le chargeur à tout utiliser concenné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protégger votre outil

electrique, respecter les passages de texte marqués de ce symbole !

Attention: risque de chocolélectrique!

Une batterie Li-lon défectueuse peut occasionally une fuite de

liquide légèrement acide et inflammable!

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin!

Ne pas recharger une batterie entierement chargée!

Réserve à un usage interieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuilles immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur - risque d'électrocution ou de court-circuit!

N'utilise jamais de batteries défectueuses!

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présente un taux important de poussières métalliques.

ASC 290 : uniquement utiliser le cable d'alimentation original de Metabo.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les apparèils.

1 Batterie (non fournie)
2 Logement coulissant
3 Témoin de contrôle
4 Témoin d'ajretissement
5 Indicateur d'etat de charge *
6 Cache USB*
7 Port USB-C*

8 Témoin lumineux à LED (port USB-C sous tension) *

• en fonction du modele

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondant aux caractéristiques du réseau de courant.

Les apparèils comme celui-ci, qui générent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou moins, avec un courant de déclenchement max. de 30 mA.

Avant demettrelechargeur en route, s'assurer que les fentes d'aeration sont bien dégagées.Respecter une distance minimale de 5cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'ajretissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7. Utilisation

7.1 Recharger la batterie

Insérer la batterie entierement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque: Pour afficher l'etat de charge des batteries Li-Ion, retireer tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

7.2 Mode entretien

A la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

7.3 Uniquement ASC 290 : recharger un apparéil USB

Raccordez uniquement des appeareils USB compatibles avec la norme USB. L'utilisation avec des appeareils incompatibles peut entrainer des dysfonctionnements, des dommages ou des blessures.

Ouvrir le cache (6) et brancher un appareil USB avec le cable adapté au port USB-C (7). L'appareil est rechargé.

FRANÇAISfr

Le port USB-C (7) est uniquement sous tension (témoin lumineux à LED (8) allumé) lorsqu'aucune batterie n'est en cours de recharge.

Si une batterie et un apparéil USB sont branchés en même temps, la recharge USB débute automatiquement à la fin de la recharge de la batterie.

8. Panne

8.1 Le témoin d'advertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop BASSE. Si la température de la batterie se situe entre 0^ et 50^ , le processus de recharge début automatiquement.

ASC 290: le témoin d'avertissement (4) reste allumé et l'indicateur d'etat de charge (5) clignote : le chargeur est chaud ou la batterie est froide ou chaude, la batterie est rechargée avec une plus faible puissance de recharge.

8.2 Le témoin d'advertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas ete inseree correctement dans le logement coulissant (2). Voir chapitre 7.1.
• ASC 290: le témoin d'avertissement (4) clignote et l'indicateur d'etat de charge (5) est étéint: la batterie ne se recharge pas, le chargeur est trop chaud.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectuels que par un spécialiste!

Au cas où le cordon d'alimentation électrique de cet appeareil serait endommagé, faites-le replacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'eviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les reglementations nationales concernant l'élimination ecologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouvez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Uniquement pour les pays de l'UE: ne pas jitterer les apparciels électriques dans les ordures menagères! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et Electroniques (DEEE) et à sa transposition dans le droit national, les apparciels électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caracteristiques techniques

Voir page 3.

U = plages de tension des batteries

C = capacité de la batterie

I_C = courant de recharge t= durée de recharge 1)

USB = tension et courant de recharge max. du port USB-C

1) Temps de recharge d'une selection de batteries. En fonction de la capacité résiduelle et de la température des batteries, les temps de recharge réels peuvent différer des valeurs indiquées.

Temperature ambiente recommendée pour la recharge: 0^ à 40^

Sous réserve de modifications resultant de progrès techniques.

Appareil de la classe de protection II

courant alternative
