Marke	Metabo
Modell	STA 18 LTX 140
Produkttyp	Akku-Stichsäge
Stromversorgung	Li-Ion-Akku 18 V (nicht im Lieferumfang)
Schnittleistung in Holz	140 mm
Hub	26 mm
Leerlaufhubzahl	0 – 3 000 Hübe/min
Schrägschnitt	0° – 45°
Gewicht (ohne Akku)	2,2 kg
Abmessungen (L x B x H)	250 x 80 x 200 mm
Sägeblatttyp	T-Schaft-Sägeblatt (kompatibel mit allen Schnellwechselsystemen)
Sägeblattwechsel	Werkzeuglos (SDS)
Beleuchtung	Integriertes LED
Schallpegel	LpA = 77 dB(A) ; LwA = 88 dB(A)
Vibrationen	ah = 9,5 m/s² (Unsicherheit K = 1,5 m/s²)
Akku-Kompatibilität	CAS (Cordless Alliance System): alle Metabo 18 V und CAS 18 V Akkus
Empfohlenes Ladegerät	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (gemäß Anleitung)
Arbeitstemperatur	0 °C bis 40 °C
Schutzklasse (Ladegerät)	II
Verwendung	Innen und Außen (bei trockenem Wetter)
Lieferumfang	Maschine, Sägeblatt, Parallelanschlag, Inbusschlüssel, Bedienungsanleitung
Garantie	2 Jahre (gemäß Metabo-Bedingungen)

Häufig gestellte Fragen - STA 18 LTX 140 METABO

Wie wechsele ich das Sägeblatt der Metabo STA 18 LTX 140 Stichsäge?

Um das Sägeblatt zu wechseln, drehen Sie den Hebel des Schnellwechselsystems SDS an der Vorderseite der Säge. Setzen Sie das T-Schaft-Sägeblatt bis zum Anschlag ein und lassen Sie den Hebel los. Überprüfen Sie vor dem Gebrauch, ob das Sägeblatt richtig befestigt ist.

Welchen Akku verwende ich mit dem Modell STA 18 LTX 140?

Verwenden Sie einen Li-Ion 18 V Akku von Metabo oder aus dem CAS (Cordless Alliance System). Kapazitäten von 1,3 Ah bis 10 Ah sind kompatibel. Verwenden Sie niemals nicht wiederaufladbare Batterien.

Wie stelle ich den Schrägschnitt ein?

Lösen Sie die Feststellschraube unter der Grundplatte. Neigen Sie die Grundplatte auf den gewünschten Winkel (0° bis 45°). Ziehen Sie die Schraube fest. Verwenden Sie die Winkelführung für präzise Schnitte.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass die Sicherheitsverriegelung deaktiviert ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Metabo-Kundendienst.

Wie reinige ich die Metabo STA 18 LTX 140 Stichsäge?

Entfernen Sie vor der Reinigung den Akku. Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Reinigen Sie die Lüftungsschlitze mit einer weichen Bürste. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

Was ist die maximale Schnitttiefe?

Die maximale Schnitttiefe in Holz beträgt 140 mm. In NE-Metallen liegt sie bei etwa 20 mm. Verwenden Sie ein für das Material geeignetes Sägeblatt.

Wie verwende ich den Parallelanschlag?

Setzen Sie den Parallelanschlag in die vorgesehenen Schlitze an der Grundplatte ein. Ziehen Sie die Feststellschraube an. Stellen Sie den gewünschten Abstand zwischen Anschlag und Sägeblatt für gerade Schnitte ein.

Die LED-Leuchte leuchtet nicht, was tun?

Überprüfen Sie, ob der Akku geladen ist und die Säge eingeschaltet ist. Wenn das LED aus bleibt, könnte es defekt sein. Wenden Sie sich für den Austausch an einen autorisierten Metabo-Kundendienst.

Kann ich Sägeblätter anderer Marken verwenden?

Ja, verwenden Sie Sägeblätter mit T-Schaft in Standardform. Stellen Sie sicher, dass das Sägeblatt mit dem Hub und der Geschwindigkeit Ihrer Säge kompatibel ist, um Schäden zu vermeiden.

Wie pflege ich die Säge, um ihre Lebensdauer zu verlängern?

Reinigen Sie die Säge nach jedem Gebrauch. Ölen Sie den Sägeblattwechselmechanismus leicht. Lagern Sie die Säge an einem trockenen Ort. Lassen Sie die Säge von einem Fachmann überprüfen, wenn Sie Unregelmäßigkeiten bemerken.

BEDIENUNGSANLEITUNG STA 18 LTX 140 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

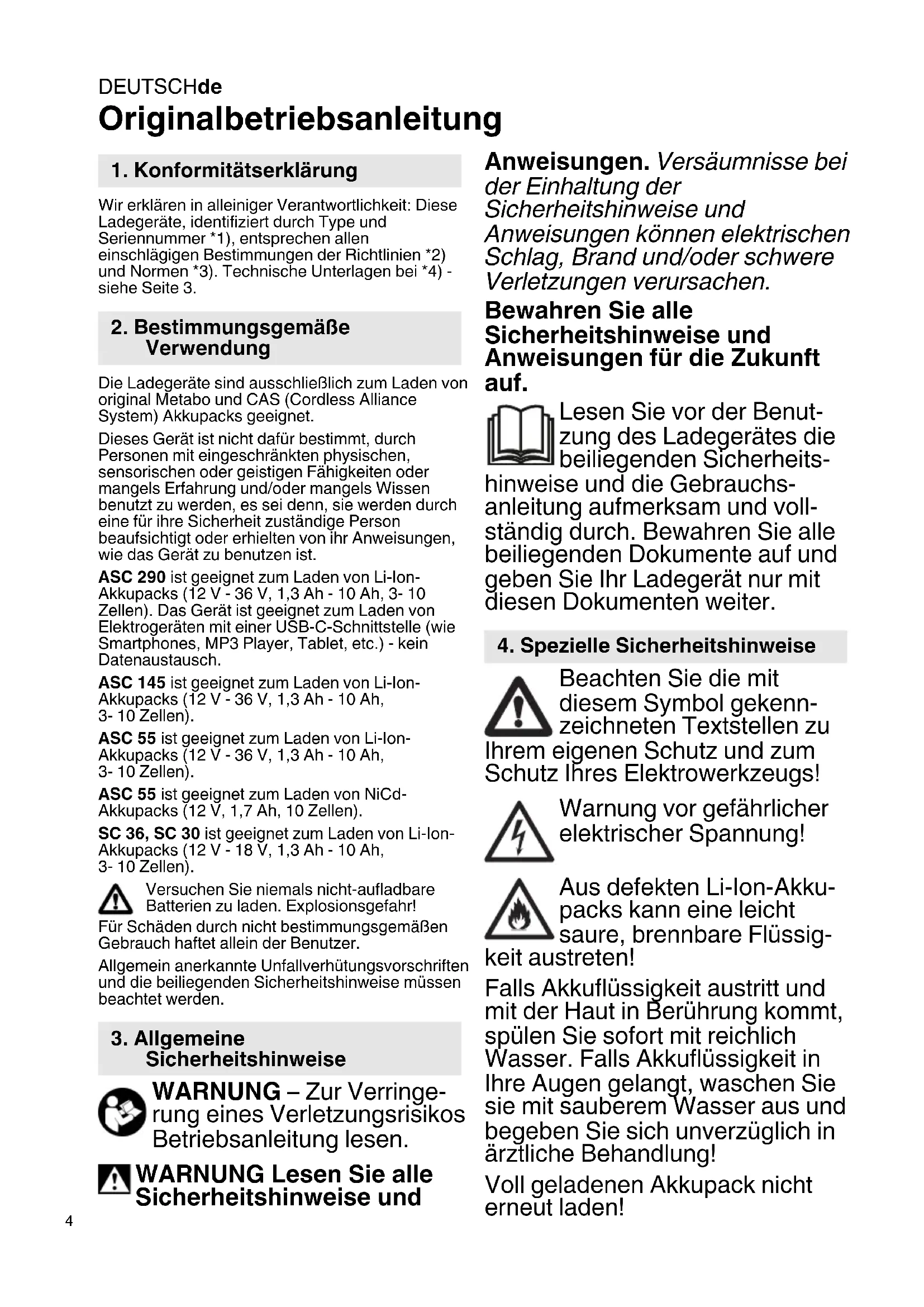

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenautausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerates die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit dieserem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigstreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige
5 Ladezustandsanzeige *
6 USB-Abdeckung
7 USB-C-Anschluss
8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *
modellabhangig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates, sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selfsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

100%

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschlieBen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHd

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnahmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedurfigen Metabo Ladegeraten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach communalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.
U = Spannungsbereiche der Akkupacks
C = Akkupack-Kapazität
= Ladestrom
±bt = Ladezeit 1)

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter
Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.
Empfohlene Umgebungstemperatur beim Laden: 0^ bis 40^ .
Änderungen im Sinne des technischen Fortschritts vorbehalten.
Gerat der Schutzklasse II
Wechselstrom

Volledig geladen accompanies nicht opniew laden!

NEDERLANDSnl

Beschem de acculader gegen vocht!

10. Milieubescherming

11. Technische gegevens

Zie pagina 3.

Ladeindikatoren (3) blinker.

OBS! Hvis du vil se oppladingsgraden pa et Li-ion batteri, tar du forst ut batteriet fra laderen og trykker deretter pa knappen pa batteriet.

7.2 Vedlikeholdslading

Nár ladingen er fullfør, kobles laderen automatisk om på vedlikeholdslading.

Driftsindikatoren (3) lyser konstant.

7.3 Kun ASC 290: lade USB-enhet

Driftslampen (3) lyser konstant.
