Merk	Metabo
Model	STA 18 LTX 140
Productsoort	Accu-decoupeerzaag
Voeding	Li-Ion 18V accu (niet meegeleverd)
Zaagcapaciteit in hout	140 mm
Slag	26 mm
Onbelaste snelheid	0 – 3 000 slagen/min
Verstek	0° – 45°
Gewicht (zonder accu)	2,2 kg
Afmetingen (L x B x H)	250 x 80 x 200 mm
Zaagbladtype	T-schacht zaagblad (compatibel met alle snelsluitingssystemen)
Zaagbladwissel	Zonder gereedschap (SDS)
Verlichting	Ingebouwde LED
Geluidsniveau	LpA = 77 dB(A); LwA = 88 dB(A)
Trillingen	ah = 9,5 m/s² (onzekerheid K = 1,5 m/s²)
Accucompatibiliteit	CAS (Cordless Alliance System): alle Metabo 18V- en CAS 18V-accu's
Aanbevolen oplader	ASC 55, ASC 145, ASC 290, SC 36, SC 30 (volgens handleiding)
Werktemperatuur	0 °C tot 40 °C
Beschermingsklasse (oplader)	II
Gebruik	Binnen en buiten (niet bij slecht weer)
Inhoud van de verpakking	Machine, zaagblad, parallelgeleider, inbussleutel, gebruiksaanwijzing
Garantie	2 jaar (volgens Metabo-voorwaarden)

Veelgestelde vragen - STA 18 LTX 140 METABO

Hoe vervang ik het zaagblad van de Metabo STA 18 LTX 140 decoupeerzaag?

Om het zaagblad te vervangen, draai de hendel van SDS-snelwissel aan de voorkant van de zaag. Steek het T-schacht zaagblad tot de aanslag en laat de hendel los. Controleer of het zaagblad goed vastzit voor gebruik.

Welke accu gebruiken met de STA 18 LTX 140?

Gebruik een Li-Ion 18V accu van Metabo of van het CAS (Cordless Alliance System). Capaciteiten van 1,3 Ah tot 10 Ah zijn compatibel. Gebruik nooit niet-oplaadbare batterijen.

Hoe stel ik de schuine zaagsnede in?

Draai de borgschroef onder de zaagzool los. Kantel de zaagzool naar de gewenste hoek (van 0° tot 45°). Draai de schroef weer stevig vast. Gebruik de hoekgeleider voor nauwkeurige zaagsneden.

Wat te doen als de zaag niet start?

Controleer of de accu is opgeladen en correct is ingeplaatst. Zorg ervoor dat de veiligheidsvergrendeling is uitgeschakeld. Neem bij aanhoudende problemen contact op met de Metabo-klantenservice.

Hoe maak ik de Metabo STA 18 LTX 140 schoon?

Verwijder de accu voor het reinigen. Gebruik een droge doek om de behuizing af te vegen. Maak de ventilatiesleuven schoon met een zachte borstel. Gebruik geen agressieve schoonmaakmiddelen of water.

Wat is de maximale zaagdiepte?

De maximale zaagdiepte in hout is 140 mm. In non-ferrometalen is dit ongeveer 20 mm. Gebruik een zaagblad dat geschikt is voor het materiaal.

Hoe gebruik ik de parallelgeleider?

Steek de parallelgeleider in de daarvoor bestemde sleuven in de zaagzool. Draai de borgschroef vast. Stel de gewenste afstand tussen de geleider en het zaagblad in voor rechte zaagsneden.

Het LED-lampje gaat niet aan, wat te doen?

Controleer of de accu is opgeladen en de zaag is ingeschakeld. Als het LED-lampje uit blijft, is het mogelijk defect. Neem contact op met een erkende Metabo reparateur voor vervanging.

Kan ik zaagbladen van andere merken gebruiken?

Ja, gebruik zaagbladen met een T-schacht van standaardvorm. Zorg ervoor dat het zaagblad compatibel is met de slag en snelheid van uw zaag om schade te voorkomen.

Hoe onderhoud ik de zaag om de levensduur te verlengen?

Na elk gebruik de zaag reinigen. Olie het zaagbladwisselmechanisme licht in. Berg hem op een droge plaats op. Laat de zaag nakijken door een professional als u afwijkingen opmerkt.

GEBRUIKSAANWIJZING STA 18 LTX 140 METABO

nl Oorspronkelijke gebruiksaanwijzing 13

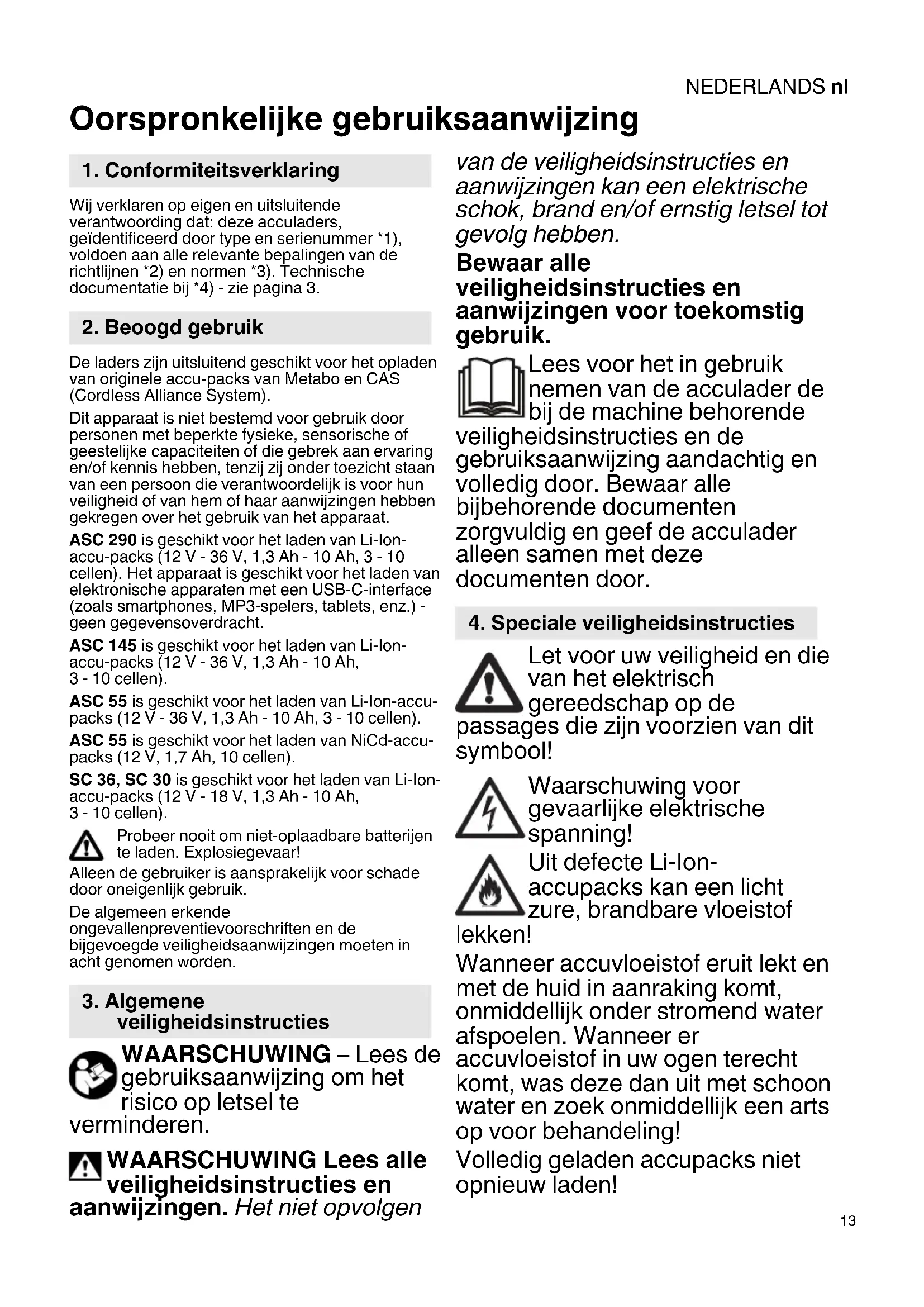

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van derichtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De laders zijnuitsluitend geschikt voor het opladen van originele accu-packs van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 290 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen). Het apparaat is geschikt voor het laden van elektronische apparaten met een USB-C-interface (zoals smartphones, MP3-spelers, tablets, enz.) - geen gevegensoverdracht.

ASC 145 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van NiCd-accu-packs (12 V, 1,7 Ah, 10 cellen).

SC 36, SC 30 is geschikt voor het laden van Li-lon-accu-packs (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te

verminderen.

WAARSCHUWING Lees alleveiligheidsinstructies en

aanwijzingen. Het nicht opvolgen

van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte.Accupacks!

In omgevingen met een hoge metaalstof-belasting mag u.Accupacks nicht met AIR COOLEDacculaders laden.

ASC 290: alleen het originele Metabo-netsnoer gebruiken.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led
5 Laadindicator *
6 USB-afdekking
7 USB-C-aansluiting
8 LED-aanduiding (USB-C-aansluiting met voedingsspanning) *
* afhankelijk van het model

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en freundie overeenkomt met de netspanning.
Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA
Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje

(3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende.altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

7.3 Alleen ASC 290: USB-apparaat laden

Alleen USB-apparaten aansluiten, die compatibel zich met de USB-standard. Bij het gebruik van Niet compatibile apparaten kan dit tot storingen, schade of letsel leiden.

Open de afdekking (6) en sluit een USB-apparaat met behulp van een passende kabel aan op de USB-C-poort (7). Het apparaat worden geladen.

De USB-C-aansluiting (7) wordt alleen van spanning voorzien (LED-aanduiding (8) brandt), als er geen accu-pack worden geladen.

Als de accu-pack en het USB-apparaat beiden geleijktijdig zijn aangesloten, start het USB-kaadproces automatisch nadat het laadproces van de accu-pack is voltooid.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

ASC 290: de Waarschuwings-led (4) brandt permanent en de laadindicator (5) knippert: de lader is heet, of de accu-pack is koud c.q. heet, de accu-pack worden met een gereduceerd laadvermogen geladen.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack directuit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.
• ASC 290: Waarschuwings-led (4) brandt permanent en de laadindicator (5) is UIT: de accu-pack worden Niet geladen, de lader is te heet.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificeerde persoon verrangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordig. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzakegebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

U = spanningsbereik van het accupack

C = accupack-capaciteit

Ic = laadstroom t = laadtijd 1)

USB = spanning en max. laadstroomsterke van de USB-C-poort

1) Laadtijden, bijvoorbeeld van geselecteerde accu-packs. Afhankelijk van de restcapaciteit en de temperatuur van de accu-pack kannen de werkelijkde laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het opladen: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat met beschermingsklasse II

wisselstroom
