BRUKSANVISNING MT3000K BLACK & DECKER

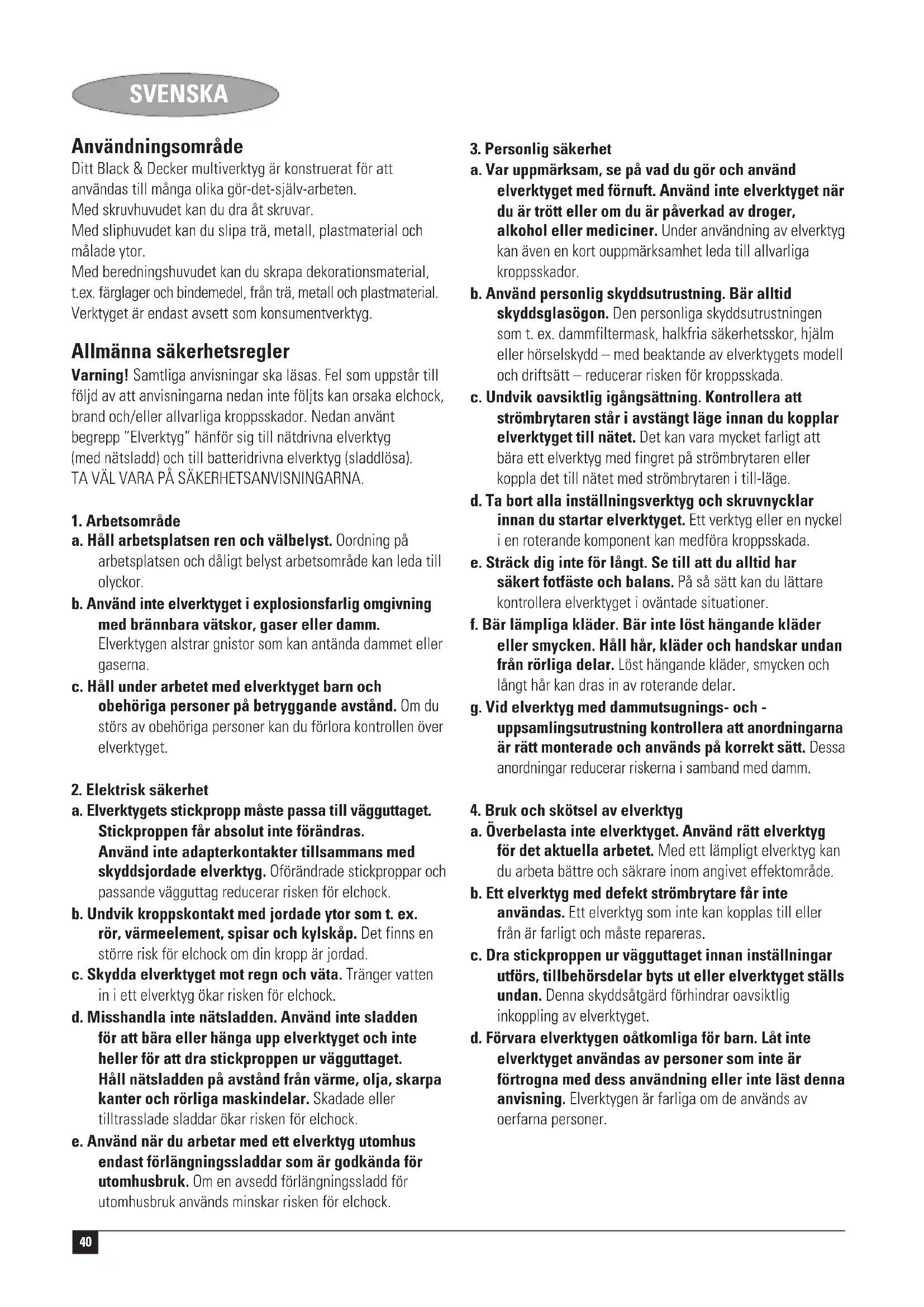

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2. Elektrisk säkerhet

a. Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elchock. b. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock. d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock. e. Använd när du arbetar med ett elverktyg utomhus endast förlängningssladdar som är godkända för utomhusbruk. Om en avsedd förlängningssladd för utomhusbruk används minskar risken för elchock.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du kopplar elverktyget till nätet. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Vid elverktyg med dammutsugnings- och - uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar riskerna i samband med damm.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras. c. Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.41 SVENSKA e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

a. Låt elverktyget endast repareras av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. Elektrisk säkerhet Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på märkplåten. Extra säkerhetsföreskrifter för borrmaskin/skruvdragare ◆ Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. ◆ Rör inte borrspetsen omedelbart efter det att borret har stannat eftersom det kan vara varmt. Extra säkerhetsföreskrifter för slipmaskiner ◆ Använd helst ansiktsmask när du utför sliparbeten. ◆ Var noga med att ta bort allt slipdamm när slipningen har avslutats. ◆ Var speciellt försiktig när du slipar bort färg som eventuellt innehåller bly eller vid slipning av trä- och metallmaterial som kan avge giftigt slipdamm. - Använd en specialkonstruerad ansiktsmask som skyddar mot damm från blyhaltiga färger och ångor, samt se till att personer som vistas på, eller kommer i närheten av, arbetsplatsen också är skyddade. - Låt aldrig barn eller gravida kvinnor vistas på arbetsplatsen. - Ät, drick eller rök inte på arbetsplatsen. - Släng damm och annat avfall på miljösäker plats. Översikt (fig. A) Verktyget har en del eller samtliga av nedanstående funktioner. Motorenhet

3. Huvudets frikopplingsknapp

5. Reglage för höger-/vänstergång

Fig. A Dessutom är det här verktyget försett med några av följande tillbehör:

Montering Varning! Se till att verktyget är avstängt samt att det inte är anslutet innan monteringen börjar. Montering och borttagning av ett verktygshuvud (fig. B) De olika verktygshuvudena är lätta att byta. ◆ Tryck in huvudets frikopplingsknapp (3) och tag bort huvudet från verktyget. ◆ Montera ett nytt verktygshuvud genom att hålla det enligt bilden och skjuta in det i verktyget tills det sitter ordentligt på plats. Montering och borttagning av ett skruvbits (fig. C) ◆ Drag hållaren (22) bakåt. ◆ För in bitsskaftet så långt in i bitshållaren (6) som möjligt. ◆ Släpp hållaren för att säkra bitset. ◆ Avlägsna bitset genom att dra hållaren bakåt och dra ut det.42 SVENSKA Verktygets bitsmagasin (4) är utrustat med ett skruvbits. ◆ För att avlägsna bitset från hållaren trycker du ner bitset i hållarens fördjupning (4) och lyfter sedan ut det. ◆ För förvaring trycker du fast bitset i magasinet. Montering av slippapper (fig. D) ◆ Drag av de två diamantformade spetsarna (23) från slippappret (19). ◆ Håll verktyget med slipplattan vänd uppåt. ◆ Placera slippappret (19) på slipplattan och se till att hålen i pappret stämmer överens med hålen i plattan. Den diamantformade spetsen (23) kan vändas och bytas ut när den blir sliten. ◆ När spetsens främre del är sliten, drar man av den från pappret, vänder på den och trycker fast den igen på slipplattan. ◆ När hela spetsen har slitits ut, tar man av den och sätter på en ny spets. Varning! Använd aldrig sliphuvudet om inte ett slippapper eller annat tillbehör är monterat. Slipplattans spets (fig. C) När spetsen på slipplattan (8) har blivit utsliten kan den vändas eller bytas ut. Reservdelar finns hos din Black & Decker återförsäljare. ◆ Vänd den slitna delen helt om eller byt ut den. Montering och borttagning av skraphuvudet (fig. F) ◆ Tryck fast skraphuvudet (13) på handtaget (10). ◆ Rikta in fliken på fästplattan (11) mot spåret i handtaget. ◆ Montera fästplattan på handtaget genom att dra åt skruven (24). ◆ Avlägsna skruven (19) och fästplattan och drag bort huvudet från handtaget för att avlägsna det. Montering och borttagning av bladskyddet (fig. G) ◆ Håll bladskyddet (14) i ändarna. ◆ Lyft försiktigt på bladskyddet för att lossa det från skruven (25) och drag av skyddet. Var försiktig så att du inte kommer i kontakt med bladkanterna (26). ◆ För att montera bladskyddet, håll skyddet i ändarna och placera det över klobladet. Tryck ner skyddet tills det snäpper på plats. Varning! Låt bladskyddet sitta på skrapbladet när det inte används. Montering och borttagning av parallellblad (fig. H) ◆ Välj önskat parallellblad. ◆ Rikta in spåret på bladets monteringsände mot spåret i handtaget (10). ◆ Rikta in fliken på fästplattan (11) mot spåret i handtaget (10) och bladet. ◆ Montera fästplattan på handtaget genom att dra åt skruven (27). ◆ Avlägsna skruven (19) och fästplattan och drag bort bladet från handtaget för att avlägsna det. Byte av skärblad (fig. I) Skärbladen som medföljer verktyget kan vändas. Reservblad kan erhållas från din lokala återförsäljare. ◆ Lossa skruven (28) och avlägsna den. ◆ Avlägsna knivens fästplatta (29). ◆ Vänd på bladet (26) så att den oanvända sidan kommer i läge. Om båda sidorna är slitna måste bladet bytas ut. ◆ Sätt tillbaka knivens fästplatta. ◆ Sätt i skruven och drag åt den igen. Användning Varning! Överbelasta inte maskinen, låt den arbeta i sin egen takt. Varning! Täck aldrig över luftspringorna medan du använder verktyget för att undvika överhettning. Höger-/vänstergång (fig. J) När du drar i skruvar ska verktyget rotera framåt (medurs). För att lossa skruvar ska det rotera bakåt (moturs). ◆ Välj rotation framåt genom att trycka ned spärrknappen (30) och föra riktningsväljaren (5) åt vänster. ◆ Välj rotation bakåt genom att trycka ned spärrknappen och föra riktningsväljaren åt höger. Varning! Ändra aldrig rotationsriktning när motorn är igång. Start och stopp ◆ Tryck på strömbrytaren (1) för att starta verktyget. ◆ Tryck in låsknappen (2) och släpp strömbrytaren om du vill att verktyget ska gå hela tiden. ◆ Släpp strömbrytaren för att stänga av verktyget. ◆ För att stoppa verktyget när det är inställt på kontinuerlig gång så trycker du en gång till på strömbrytaren, och släpper den sedan. Råd för bästa resultat Skruvdragning ◆ Använd alltid rätt typ och storlek på bitset. ◆ Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel. ◆ Håll alltid verktyget och bitset i rak linje med skruven.43 SVENSKA Slipning ◆ Tryck inte för hårt på verktyget. ◆ Kontrollera slippapperet regelbundet. Byt slipband vid behov. ◆ Använd extra finkornigt slipband mellan strykningarna av nymålade ytor. ◆ På mycket ojämna ytor eller vid borttagning av flera färglager bör ett grovkornigt slippapper användas i början. På andra ytor startas slipningen med medelgrovt slippapper. I båda fallen bör ett finkornigare slippapper användas efter hand för att uppnå en jämn och slät yta. ◆ Använd slipskivan för att avlägsna rost. ◆ Kontakta din återförsäljare för vidare information om extra tillbehör för slipning, polering och borstning. Förberedelser ◆ Välj lämpligt blad för önskat användningsområde. Använd klobladet för lös eller flagnande färg. Använd det flexibla bladet för mjuka material. Använd det styva bladet för hårda material. ◆ Tryck eller drag bladet stadigt över materialytan. Observera att bladet inte rör sig förrän det trycks mot materialet. ◆ Tryck inte för hårt på verktyget. Skötsel Ditt verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda. ◆ Rengör regelbundet verktygets luftintag med en mjuk borste eller torr trasa. ◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. Miljöskydd Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling. Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D –reparatör/representant som tar hand om den för din räkning. Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com Tekniska data MT3000K Spänning V

Bitshållare mm 6,35 hex Maximal borrkapacitet för metall/trä mm 4,0-6,0 Slipmaskin: Excentersvängningar (obelastad) min

Beredning: Slaghastighet (obelastad) min

Vikt med skruvhuvud kg 1,3 med sliphuvud kg 1,25 med förbehandlingshuvud kg 1,25 EC-förklaring om överensstämmelse MT3000K Black & Decker förklarar att dessa produkter överensstämmer med: 98/37/EEG, 89/336/EEG, 2002/95/EEG, EN 60745, EN 55014, EN 61000

(akustisk effekt) 91 dB(A), vägt geometriskt vibrationsvärde hand/arm 6,1 m/s

(osäkerhet bullertryck) 3 dB(A),

(osäkerhet akustisk effekt) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Storbrittannien 1-12-200444 SVENSKA Reservdelar / reparationer Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackanddecker.se samt www.2helpU.com Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: ◆ normalt slitage ◆ felaktig användning eller skötsel ◆ att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se45 NORSK Bruksområde Ditt Black & Decker multiverktøy er konstruert for å brukes til mange ulike gjør det selv-oppgaver. Ved bruk av skrutilsatsen, er dette verktøyet beregnet på ulike skrufunksjoner. Ved bruk av slipetilsatsen, er dette verktøyet beregnet på sliping av tre, metall, plast og malte overflater. Ved bruk av klargjøringstilsatsen, er dette verktøyet beregnet på skraping av innredningsmaterialer, for eksempel malinglag og selvklebende materialer, fra treverk, metall og plast. Verktøyet er tiltenkt kun som konsumentverktøy. Generelle sikkerhetsforskrifter Advarsel! Les gjennom alle anvisningene. Hvis anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). TA GODT VARE PÅ DISSE ANVISNINGENE.

Återförsäljarens adress

Är verktyget en gåva?

Är detta ditt första B&D-verktyg?

Vänligen kryssa för i rutan om Ni inte vill ha information.
