MANUAL DE UTILIZADOR MT3000K BLACK & DECKER

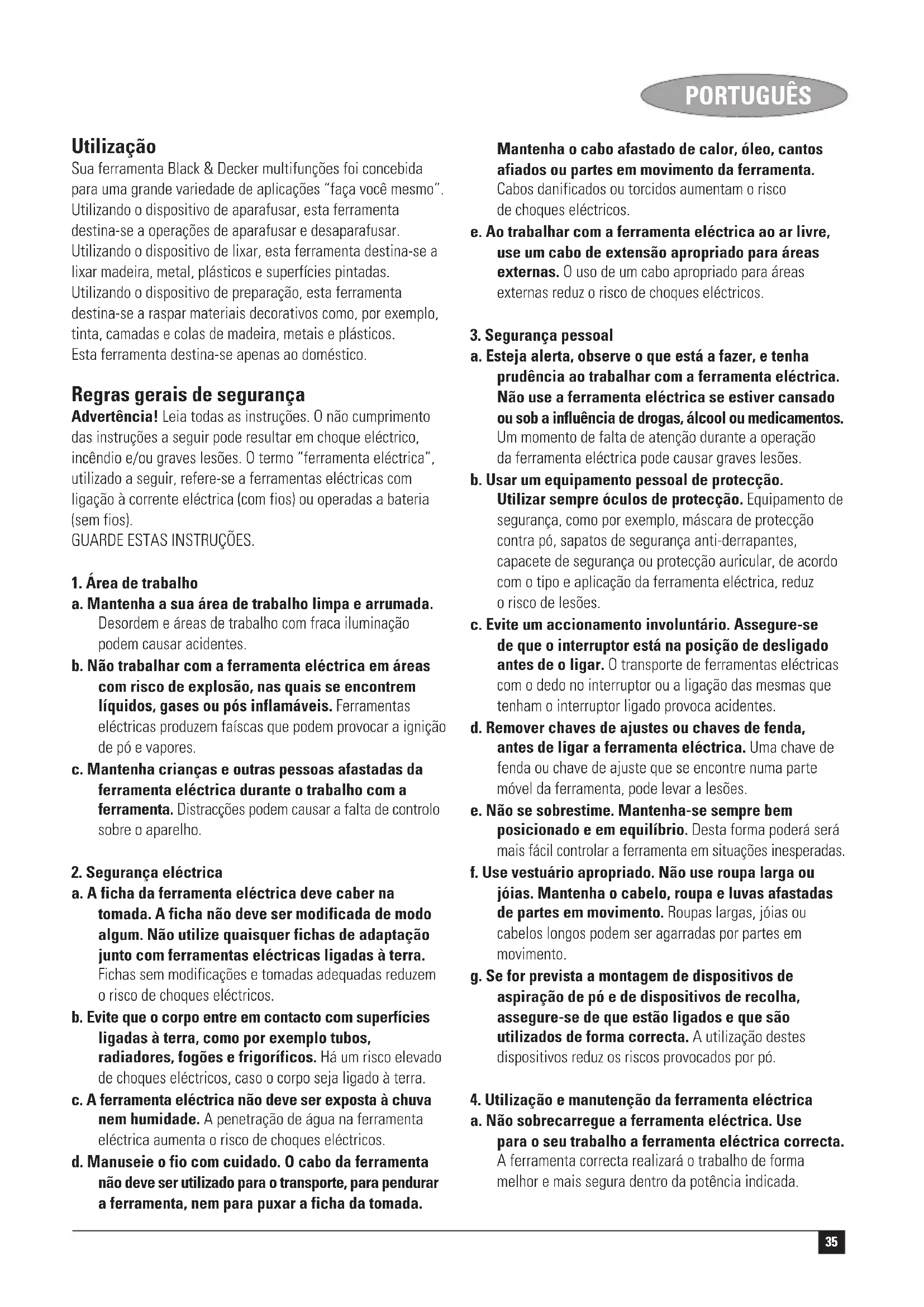

a. Mantenha a sua área de trabalho limpa e arrumada. Desordem e áreas de trabalho com fraca iluminação podem causar acidentes. b. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c. Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho.

2. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra. c. A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o fio com cuidado. O cabo da ferramenta não deve ser utilizado para o transporte, para pendurar a ferramenta, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento da ferramenta. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos.

3. Segurança pessoal

a. Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b. Usar um equipamento pessoal de protecção. Utilizar sempre óculos de protecção. Equipamento de segurança, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c. Evite um accionamento involuntário. Assegure-se de que o interruptor está na posição de desligado antes de o ligar. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas que tenham o interruptor ligado provoca acidentes. d. Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel da ferramenta, pode levar a lesões. e. Não se sobrestime. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma poderá será mais fácil controlar a ferramenta em situações inesperadas. f. Use vestuário apropriado. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g. Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó.

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada.36 PORTUGUÊS b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar é perigosa e deve ser reparada. c. Desligue a ficha da tomada antes de efectuar ajustes na ferramenta, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas. e. Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis da ferramenta funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento da ferramenta. As peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequência e podem ser controladas com maior facilidade. g. Use a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções e da maneira determinada para este tipo especial de ferramenta eléctrica. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que os previstos pode resultar em situações perigosas.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. Segurança eléctrica Esta ferramenta está duplamente isolada, pelo que não necessita de fio de terra. Certifique-se sempre de que o fornecimento de energia corresponde à voltagem indicada na placa de especificações. Instruções adicionais de segurança para berbequins/ aparafusadoras ◆ Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos. ◆ Evite tocar na ponta da broca imediatamente após perfurar, pois esta pode estar quente. Instruções adicionais de segurança para lixadoras ◆ Utilize preferivelmente uma máscara para poeira quando estiver a lixar. ◆ Remova completamente toda a poeira após lixar. ◆ Tome um cuidado especial quando lixar pintura que possa conter chumbo ou quando lixar madeiras ou metais que possam produzir poeira tóxica: - Utilize uma máscara para poeira especificamente desenhada para protecção contra poeira e vapores de pintura com chumbo e assegure-se de que as pessoas que estejam na área de trabalho ou que entrem nesta também estejam protegidas. - Não permita que crianças ou mulheres grávidas entrem na área de trabalho. - Não coma, beba ou fume na área de trabalho. - Jogue fora as partículas de poeira e os detritos de maneira segura. Visão geral (fig. A) Esta ferramenta inclui algumas ou todas as seguintes funções. Unidade de motor

1. Interruptor de ligar/desligar

2. Botão de bloqueio

3. Botão de liberação de dispositivo

5. Selector do sentido da rotação

9. Saída de extracção de pó

Dispositivo de preparação

10. Veio de montagem

11. Placa de fixação

12. Armazenamento da chave Allen

Fig. A Para além disso, a ferramenta é fornecida com alguns ou todos os seguintes acessórios.

14. Protecção da lâmina

15. Lâmina paralela rígida

16. Lâmina paralela flexível

21. Adaptador para extracção de poeiras

Montagem Advertência! Antes da montagem, certifique-se de que a ferramenta está desligada da corrente eléctrica. Colocação e remoção dos dispositivos (fig. B) Os diferentes dispositivos da ferramenta podem ser facilmente intercambiados. ◆ Para remover um dispositivo, pressione o botão de fixação de dispositivo (3) e retire o dispositivo da ferramenta. ◆ Para colocar um dispositivo, alinhe-o com a ferramenta como ilustrado e empurre-o na ferramenta até que ele se encaixe com um estalo. Colocação e remoção da ponta de aparafusar (fig. C) ◆ Puxe a manga (22) para trás. ◆ Insira o veio da ponta no suporte de pontas (6), o máximo possível. ◆ Solte a manga para fixar a ponta. ◆ Para retirar a ponta, puxe a manga para trás e puxe a ponta para fora. Esta ferramenta é fornecida com uma ponta de aparafusar no armazenamento das pontas (4). ◆ Para retirar a ponta de aparafusar do armazenamento das pontas, empurre a ponta para baixo em direcção ao encaixe do suporte de pontas (4), puxe-a. ◆ Para guardar a ponta de aparafusar, empurre-a firmemente no armazenamento. Instalação das folhas de lixa (fig. D) ◆ Retire as duas pontas em forma de diamante (23) da folha de lixa (19). ◆ Segure na ferramenta com a base de lixar virada para cima. ◆ Posicione a folha de lixa (19) na base de lixar assegurando-se de que os orifícios da folha coincidem com os orifícios da base. A ponta em forma de diamante (23) pode ser invertida e substituída quando gasta. ◆ Quando a parte frontal da ponta estiver gasta, retire-a da folha, inverta-a e coloque-a novamente na base de lixar. ◆ Quanto a ponta estiver completamente gasta, retire-a da base de lixar e coloque uma nova. Advertência! Nunca utilize o dispositivo de lixar sem uma folha de lixa ou acessório no lugar. Ponta da base de lixar (fig. E) Quando a ponta da base de lixar (8) estiver gasta, pode ser invertida ou substituída. Estão disponíveis como peças no seu agente Black & Decker. ◆ Inverta ou substitua a peça gasta. Colocação e remoção do dispositivo raspador (fig. F) ◆ Empurre o dispositivo raspador (13) em direcção ao veio (10). ◆ Alinhe a lingueta da placa de fixação (11) com a ranhura do veio. ◆ Fixe a placa de fixação no veio apertando o parafuso (24). ◆ Para retirar o dispositivo, retire o parafuso (19) e a placa de fixação e puxe o dispositivo para fora do veio. Remoção e colocação da protecção da lâmina (fig. G) ◆ Segure a protecção da lâmina (14) pelas extremidades. ◆ Levante ligeiramente a protecção da lâmina para a desencaixar do parafuso (25) e retire-a. Tenha cuidado para não tocar nas extremidades da lâmina (26). ◆ Para colocar a protecção da lâmina, segure a protecção pelas extremidades e coloque-a sobre a lâmina dentada. Empurre a protecção até encaixar. Advertência! Mantenha sempre a protecção da lâmina colocada quando o dispositivo raspador não estiver a ser utilizado. Colocação e remoção de uma lâmina paralela (fig. H) ◆ Seleccione a lâmina paralela pretendida. ◆ Alinhe a ranhura da extremidade de montagem da lâmina com a ranhura do veio (10). ◆ Alinhe a lingueta da placa de fixação (11) com a ranhura do veio (10) e da lâmina. ◆ Fixe a placa de fixação no veio apertando o parafuso (27). ◆ Para retirar a lâmina, retire o parafuso (19) e a placa de fixação e puxe a lâmina para fora do veio. Substituição da lâmina de corte (fig. I) A lâmina de corte fornecida nesta ferramenta é reversível. As lâminas de corte para substituição podem ser obtidas no seu vendedor local. ◆ Desaperte o parafuso (28) e retire-o. ◆ Retire a placa de fixação do dispositivo de corte (29). ◆ Inverta a lâmina (26) para que o lado não usado fique na posição de corte. Caso ambos os lados estejam gastos, a lâmina deve ser substituída. ◆ Volte a colocar a placa de fixação do dispositivo de corte. ◆ Volte a colocar e aperte o parafuso.38 PORTUGUÊS Utilização Advertência! Deixe que a ferramenta funcione à vontade. Não o sobrecarregue. Advertência! Não tape as ranhuras de ventilação durante a utilização da ferramenta para evitar sobreaquecimento. Selecção da direcção de rotação (fig. J) Para apertar parafusos, utilize a rotação de avanço (sentido dos ponteiros do relógio). Para desaparafusar, utilize a rotação inversa (sentido contrário aos ponteiros do relógio). ◆ Para seleccionar a rotação de avanço, prima o botão de travamento (30) e empurre o selector de reversibilidade (5) para a esquerda. ◆ Para seleccionar a rotação inversa, prima o botão de travamento e empurre o selector de reversibilidade para a direita. Advertência! Nunca mude a direcção da rotação com o motor a funcionar. Como ligar e desligar a ferramenta ◆ Para ligar a ferramenta, prima o interruptor de ligar/desligar (1). ◆ Para o funcionamento contínuo, prima o botão de bloqueio (2) e liberte o interruptor de ligar/desligar. ◆ Para desligar a ferramenta, liberte o interruptor de ligar/desligar. ◆ Para desligar a ferramenta quando em funcionamento contínuo, prima uma vez no interruptor de ligar/desligar e liberte-o. Sugestões para uma melhor utilização Aparafusar e desaparafusar ◆ Utilize sempre o tipo e tamanho correcto de ponta de aparafusar. ◆ Se os parafusos forem difíceis de apertar, tente aplicar uma pequena quantidade de detergente ou sabão como lubrificante. ◆ Segure sempre a ferramenta e a ponta de aparafusar em linha recta com o parafuso. Lixar ◆ Não exerça demasiada pressão na ferramenta. ◆ Verifique regularmente o estado de conservação da folha de lixa. Substitua-a quando necessário. ◆ Quando estiver a lixar novas camadas de tinta antes de aplicar outra camada, utilize granulação extrafina. ◆ Em superfícies muito irregulares ou para remover camadas de pintura, comece com uma granulação grossa. Em outras superfícies, comece com uma granulação média. Em ambos os casos, troque gradualmente para uma granulação fina para um acabamento liso. ◆ Utilize a base abrasiva para retirar ferrugem. ◆ Consulte o seu revendedor para obter mais informações sobre acessórios disponíveis para lixar, polir, descascar e raspar. Preparação ◆ Seleccione o tipo correcto de lâmina para a aplicação em questão. Utilize a lâmina dentada para tinta solta ou a descascar. Utilize a lâmina flexível para materiais moles. Utilize a lâmina rígida para materiais duros. ◆ Empurre ou puxe a lâmina uniformemente sobre a superfície do material. Note que a lâmina não se movimentará até que seja pressionada contra o material. ◆ Não exerça demasiada pressão na ferramenta. Manutenção Esta ferramenta foi desenvolvida para funcionar por um longo período, com o mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e da manutenção adequada. ◆ Limpe regularmente as fendas de ventilação da ferramenta utilizando uma escova suave ou um pano seco. ◆ Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum detergente abrasivo nem à base de solvente. Protecção do meio ambiente Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal. Caso chegue o momento em que um dos seus produtos Black & Decker precise de ser substituído ou decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado. A recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas. Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto.39 PORTUGUÊS A Black & Decker oferece um serviço de recolha e reciclagem de produtos Black & Decker que tenha atingido o fim das suas vidas úteis. Para tirar proveito deste serviço, devolva seu produto a qualquer agente de reparação autorizado, que se encarregará de recolher o equipamento em nosso nome. Para verificar a localização do agente de reparação mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Dados técnicos MT3000K Voltagem V

Potência W 80 Chave de fendas: Velocidade sem carga min

Suporte de pontas mm 6,35 hexagonal Capacidade máx. de perfuração em aço/madeira mm 4,0-6,0 Dispositivo de lixar: Oscilações (sem carga) min

Preparação: Cursos (sem carga) min

Peso com dispositivo de aparafusar kg 1,3 com dispositivo de lixar kg 1,25 com dispositivo de preparação kg 1,25 Declaração de conformidade CE MT3000K A Black & Decker declara que estes produtos estão em conformidade com a: 98/37/CEE, 89/336/CEE, 2002/95/CEE, EN 60745, EN 55014, EN 61000

(pressão acústica) 80 dB(A), L

(potência acústica) 91 dB(A), vibração medida da mão/braço de 6,1 m/s

(imprecisão da pressão acústica) 3 dB(A),
