MANUAL DE UTILIZADOR GXC1000L BLACK & DECKER

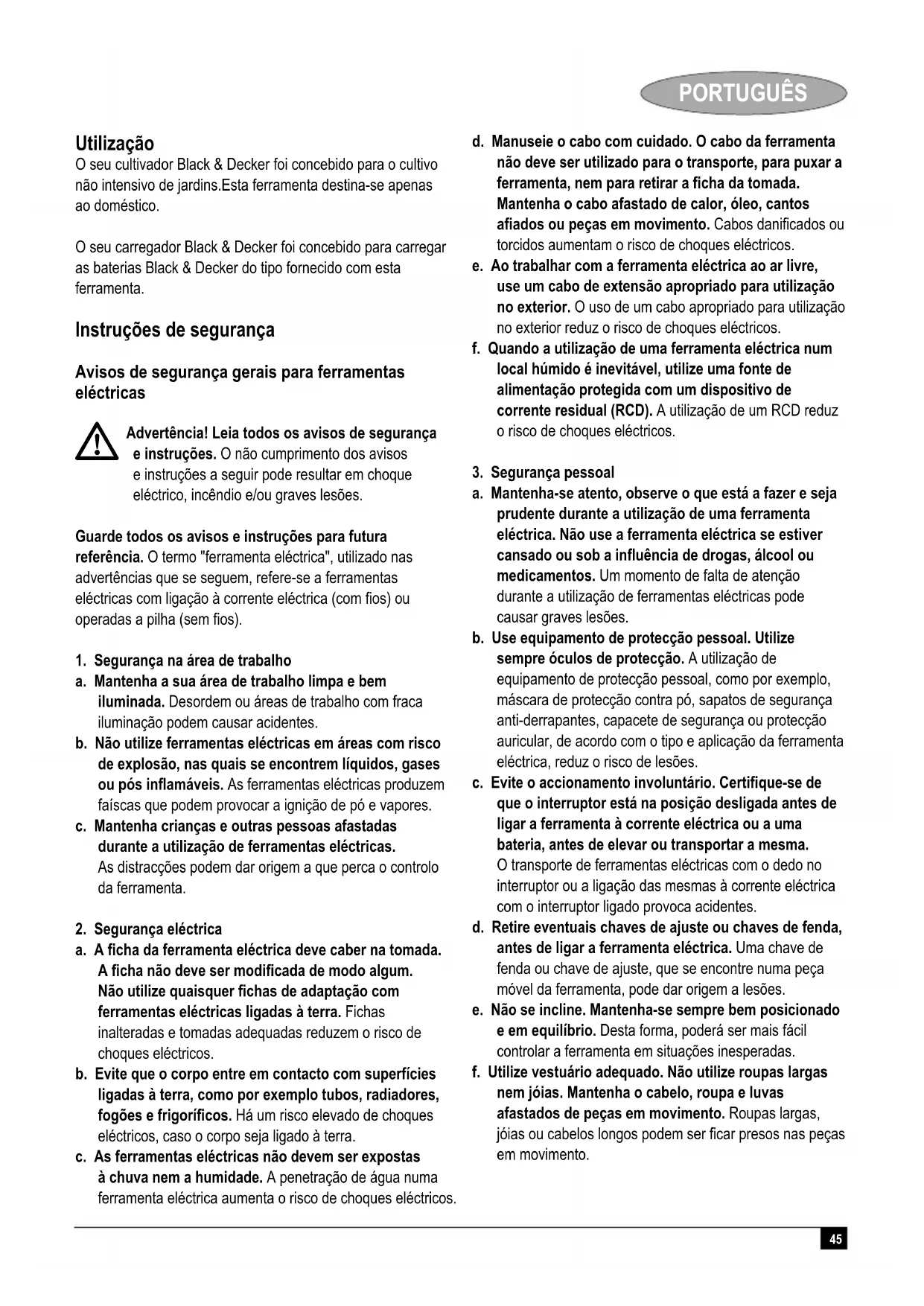

Advertência! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e instruções a seguir pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos e instruções para futura referência. O termo "ferramenta eléctrica", utilizado nas advertências que se seguem, refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com fios) ou operadas a pilha (sem fios).

1. Segurança na área de trabalho

a. Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b. Não utilize ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização de ferramentas eléctricas. As distracções podem dar origem a que perca o controlo da ferramenta.

2. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação com ferramentas eléctricas ligadas à terra. Fichas inalteradas e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra. c. As ferramentas eléctricas não devem ser expostas à chuva nem a humidade. A penetração de água numa ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o cabo com cuidado. O cabo da ferramenta não deve ser utilizado para o transporte, para puxar a ferramenta, nem para retirar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou peças em movimento. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para utilização no exterior. O uso de um cabo apropriado para utilização no exterior reduz o risco de choques eléctricos. f. Quando a utilização de uma ferramenta eléctrica num local húmido é inevitável, utilize uma fonte de alimentação protegida com um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques eléctricos.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente durante a utilização de uma ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de ferramentas eléctricas pode causar graves lesões. b. Use equipamento de protecção pessoal. Utilize sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c. Evite o accionamento involuntário. Certifique-se de que o interruptor está na posição desligada antes de ligar a ferramenta à corrente eléctrica ou a uma bateria, antes de elevar ou transportar a mesma. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas à corrente eléctrica com o interruptor ligado provoca acidentes. d. Retire eventuais chaves de ajuste ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste, que se encontre numa peça móvel da ferramenta, pode dar origem a lesões. e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma, poderá ser mais fácil controlar a ferramenta em situações inesperadas. f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelos longos podem ser ficar presos nas peças em movimento.46 PORTUGUÊS g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó.

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o trabalho que irá realizar. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor é perigosa e deve ser reparada. c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas. e. Efectue a manutenção das ferramentas eléctricas. Verifique se as peças móveis funcionam perfeitamente e não emperram, bem como se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta. Em caso de danos, solicite a reparação da ferramenta eléctrica antes da sua utilização. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte, sujeitas a uma manutenção adequada e com extremidades de corte afiadas, emperram com menos frequência e podem ser controladas com maior facilidade. g. Utilize a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que não os previstos pode resultar em situações perigosas.

5. Utilização e manutenção da bateria

a. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode causar risco de incêndio quando utilizado noutro tipo de bateria. b. Utilize as ferramentas eléctricas apenas com as baterias especificamente designadas. A utilização de outro tipo de bateria pode causar risco de lesões ou incêndio. c. Quando a bateria não está a ser utilizada, mantenha-a afastada de quaisquer outros objectos metálicos, como clips de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam efectuar a ligação de um terminal para outro. O contacto de ambos os terminais da bateria pode causar queimaduras ou incêndio. d. Em condições abusivas, o líquido pode ser ejectado da pila; evite o contacto. Caso isso aconteça, passe por água. Caso o líquido entre em contacto com os olhos, procure ajuda médica. O líquido ejectado da pilha pode causar irritação ou queimaduras.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma, é assegurada a segurança da ferramenta eléctrica. Instruções de segurança adicionais Neste manual indicam-se as aplicações do aparelho. Não force pequenas ferramentas ou acessórios a fazerem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta. Não utilize a ferramenta para fins diferentes dos previstos. Por exemplo, não utilize as serras circulares para cortar ramos de árvore ou lenha. Advertência! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode dar origem a ferimentos. Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de alimentação não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento do aparelho. Assegure-se de que a ferramenta irá funcionar correctamente e desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça danificada ou defeituosa. Não utilize a ferramenta se o interruptor não a ligar e desligar. Qualquer peça defeituosa ou danificada deverá ser reparada ou substituída por um técnico autorizado. Nunca tente efectuar reparações por sua conta e risco.47 PORTUGUÊS Símbolos de advertência Os símbolos de advertência a seguir encontram-se na ferramenta: Leia o manual de instruções antes de utilizar. Não utilize a ferramenta em condições de humidade nem a exponha à chuva. Utilize óculos de segurança durante o funcionamento da ferramenta. Utilize uma máscara facial ou de protecção contra pó sempre que efectuar trabalhos em locais poeirentos. Não exponha a bateria ao fogo. Mantenha as pessoas a uma distância mínima de 6 m da área de corte. Instruções adicionais de segurança para baterias e carregadores Baterias Nunca tente abrir a bateria seja qual for a razão. Não deixe que a bateria entre em contacto com a água. Não exponha a bateria ao calor. Não armazene em locais onde a temperatura possa exceder 40 °C. Carregue somente à temperatura ambiente, entre 10 °C e 40 °C. Carregue somente utilizando o carregador fornecido com a ferramenta. Siga as instruções fornecidas na secção "Protecção do meio ambiente" quando desejar desfazer-se das baterias. Não danifique nem deforme a bateria através de perfuração ou impacto pois tal pode causar risco de lesões ou incêndio. Não carregue baterias danificadas. Carregadores Advertência! O seu carregador foi concebido para uma tensão de rede específica. Verifique sempre se a tensão eléctrica corresponde à indicada na placa de especificações. Utilize o seu carregador Black & Decker apenas para carregar as baterias do tipo fornecido com a sua ferramenta. Outras baterias poderiam explodir, causando ferimentos pessoais e estragos. Nunca tente carregar baterias não recarregáveis. Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou por um Centro de Assistência autorizado pela Black & Decker, de modo a evitar riscos. Não deixe que o carregador entre em contacto com a água. Não abra o carregador. Não submeta o carregador a testes. Os seguintes símbolos encontram-se no seu carregador: O carregador destina-se apenas a ser utilizado no interior. Leia o manual de instruções antes de utilizar. Carregue somente à temperatura ambiente, entre 10 °C e 40 °C. Segurança eléctrica O seu carregador está duplamente isolado, pelo que não é necessário fio de terra. Verifique sempre se a tensão eléctrica corresponde à indicada na placa de especificações. Nunca tente substituir o carregador por uma tomada normal. Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou por um Centro de Assistência autorizado pela Black & Decker, de modo a evitar perigos. Características

1. Interruptor de ligar/desligar

2. Botão de travamento

5. Botão do punho secundário

6. Anel de ajuste do punho

+40ºC+10ºC48 PORTUGUÊS Montagem Advertência! Antes da montagem, retire a bateria. Colocação e remoção da bateria (fig. B) Para colocar a bateria (10), alinhe-a com o respectivo receptáculo na ferramenta. Empurre a bateria em direcção ao respectivo receptáculo até encaixar. Para retirá-la, prima o botão de libertação (13) e puxe a bateria para fora do respectivo receptáculo. Instalação da cobertura da bateria (fig. C) Advertência! Coloque a cobertura (14) na bateria (10) para transporte e armazenamento. Colocação da protecção (fig. D) Advertência! Nunca use a ferramenta com uma protecção danificada ou sem a protecção. Coloque a protecção (9) na ferramenta conforme ilustrado, alinhando as patilhas (15) com as linguetas (16) da ferramenta. Pressione a protecção até que se encaixe no local. Verifique se a protecção está devidamente encaixada. Advertência! Nunca utilize a ferramenta se a protecção não estiver bem encaixada. Colocação dos dentes (fig. E) Coloque o primeiro dente (9) no veio (17). Insira o pino (18) no orifício existente no veio. Pressione o pino com força até encaixar no devido local. Repita o procedimento para o outro dente. Utilização Advertência! Deixe que a ferramenta funcione à vontade. Não o sobrecarregue. Carregamento da bateria (fig. A) Advertência! Não carregue a temperaturas ambientes inferiores a 10 °C ou superiores a 40 °C. Temperatura de carga recomendada: aprox. 24 °C. Nota: O carregador não carregará a bateria se a temperatura da célula for inferior a, aproximadamente 0 °C ou superior a 60 °C. A bateria deve permanecer no carregador e o carregador irá começar a carregar automaticamente quando a temperatura da célula subir ou descer. Ligue o carregador (11) à corrente eléctrica e ligue-o no interruptor. Coloque a bateria (10) no carregador. Certifique-se de que a bateria está completamente encaixada no carregador (11). O indicador de carregamento (12) pisca continuamente (lentamente). O carregamento está concluído quando o indicador de carregamento (12) se acender continuamente. É possível deixar a bateria ligada ao carregador indefinidamente com o LED aceso. O LED mudará para o estado intermitente (em carga) à medida que o carregador carrega ocasionalmente a bateria. O indicador de carregamento (12) acende-se logo que a bateria é ligada ao carregador ligado à corrente eléctrica. Carregue as baterias descarregadas no prazo de 1 semana. A vida útil da bateria irá diminuir bastante se for guardada descarregada. Indicadores de carga Se o carregador detectar um problema na bateria, o indicador de carregamento (12) irá piscar rapidamente. Proceda da seguinte forma: Volte a colocar a bateria (10). Se os indicadores de carregamento continuarem a piscar rapidamente, utilize uma bateria diferente para verificar se o processo de carregamento está a funcionar correctamente. Se a bateria substituída carregar correctamente, a bateria original está danificada e deve ser devolvida a um centro de reparação para que seja recarregada. Se a nova bateria apresentar a mesma indicação que a bateria original, leve o carregador a um centro de reparação autorizado para que seja testado. Nota: Poderá demorar até 15 minutos para determinar se a bateria está danificada. Se a bateria estiver demasiado quente ou fria, o LED irá, alternadamente, piscar rapida e lentamente; uma intermitência para cada velocidade, voltando a repetir. Ajuste da posição do punho secundário (fig. F) É possível ajustar o punho secundário (4) para fornecer um óptimo equilíbrio e conforto. Coloque a protecção (9) no solo. Solte o botão do punho (5). Incline o punho colocando-o na posição desejada. Aperte firmemente o botão. Ajuste da altura (fig. G) O veio telescópico (19) permite-lhe ajustar a ferramenta a uma altura confortável. Desperte o anel (6). Para aumentar a altura, retire o veio. Para diminuir a altura, retire o veio. Aperte o anel. Como ligar e desligar a ferramenta (fig. H) Para sua segurança, esta ferramenta está equipada com um sistema de comutação duplo. Este sistema evita que a ferramenta seja ligada inadvertidamente.49 PORTUGUÊS Activação Empurre o botão de travamento (2) para trás com o dedo polegar e carregue, ao mesmo tempo, no interruptor para ligar/desligar (1). Solte o botão de travamento. Desactivação Solte o interruptor para ligar/desligar (1). Advertência! Nunca tente bloquear o interruptor na posição de ligado. Sugestões para uma melhor utilização Segure a ferramenta conforme mostrado na fig. I. Se a ferramenta começar a funcionar lentamente, reduza a carga. Para o primeiro cultivo de cada estação, desloque lentamente a máquina uma vez existe acumulação de detritos no solo. Os processos de cultivo posteriores serão concluídos mais rapidamente. Para obter óptimos resultados, proceda ao cultivo de apenas solo seco. Se os dentes empancarem, desligue imediatamente a ferramenta. Consulte as instruções de manutenção para desimpedir os dentes. Se continuar a utilizar a ferramenta empancada irá danificá-la. Se possível, mantenha a bateria ligada ao carregador e este ligado sempre que a ferramenta não estiver em uso. Manutenção Esta ferramenta Black & Decker foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. O seu carregador não requer qualquer manutenção além de sua limpeza regular. Advertência! Antes de executar qualquer manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador de bateria antes de limpar o aparelho. Limpe regularmente as fendas de ventilação na ferramenta e no carregador utilizando uma escova macia ou pano seco. Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente. Utilize regularmente uma espátula romba para remover relva e detritos da parte inferior da protecção. Certifique-se de que todos os interruptores estão livres de detritos antes e após a utilização da ferramenta. Advertência! Não mergulhe a ferramenta em água nem a lave com uma mangueira. Durante a utilização Retire material preso nos dentes com uma vareta ou uma espátula. Advertência! Não tente desimpedir os dentes deixando cair a ferramenta ou batendo com a mesma no solo. Utilize luvas para limpar os dentes. Após a utilização e antes do armazenamento Após a utilização, limpe cuidadosamente os dentes. Após a limpeza, aplique uma película de óleo de máquina para evitar que os dentes enferrujem. Nota: Os fertilizantes e outros químicos utilizados nos jardins contêm agentes que aceleram bastante a corrosão dos metais. Se usar a ferramenta em áreas onde tenham sido utilizados fertilizantes ou químicos, deverá limpar a ferramenta imediatamente após a sua utilização. Advertência! Use luvas adequadas e protecção ocular durante a limpeza da ferramenta. Armazenamento Caso não utilize a ferramenta por vários meses, o ideal é deixar a bateria ligada ao carregador. Advertência! Não pendure a ferramenta pelo gatilho. Caso contrário, proceda da seguinte forma: Carregue totalmente a bateria. Remova a bateria da ferramenta. Guarde a ferramenta e a bateria num local seco e seguro. A temperatura de armazenamento deve permanecer na faixa de +5 °C a +40 °C. Coloque a bateria numa superfície horizontal. Antes de utilizar a ferramenta após um longo período sem funcionamento, carregue novamente a bateria. Nota: Não armazene a ferramenta sobre ou perto de fertilizantes ou químicos. Este tipo de armazenamento pode provocar uma rápida corrosão.50 PORTUGUÊS Resolução de problemas Se a ferramenta não funcionar correctamente, verifique o seguinte. Falha Possível causa SoluçãoA ferramenta Bateria não instalada Verifique a instalação não funciona. correctamente. da bateria. Bateria descarregada. Coloque uma bateria (completamente) carregada. Botão de travamento não accionado. Cumpra o procedimento de arranque. Ligações dos pólos incorrectamente erifique as ligações. apertadas.A bateria Bateria não instalada correctamente. Verifique a instalação da não carrega. bateria. Protecção do meio ambiente

Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal. Caso chegue o momento em que um dos seus produtos Black & Decker precise de ser substituído ou decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado.

A recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas. Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto. A Black & Decker oferece um serviço de recolha e reciclagem de produtos Black & Decker que tenha atingido o fim das suas vidas úteis. Para tirar proveito deste serviço, devolva seu produto a qualquer agente de reparação autorizado, que se encarregará de recolher o equipamento em nosso nome. Para verificar a localização do agente de reparação mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Baterias

As baterias Black & Decker podem ser recarregadas inúmeras vezes. Quando atingirem o fim das suas vidas úteis, deite-as fora com o devido cuidado com o nosso meio ambiente. Descarregue completamente a bateria e remova-a do aparelho. As baterias NiCd, NiMH e Li-Ion são recicláveis. Entregue-as em qualquer agente de reparação autorizado ou numa estação de reciclagem local. Coloque a bateria numa embalagem apropriada para garantir que os terminais não possam entrar em curto-circuito. Dados técnicos GXC1000L Voltagem V

Peso kg 3,25 Bateria A1518L Voltagem V

Capacidade Ah 1,5 Peso kg 0,8 Carregador Voltagem V

Tempo aproximado de carregamento h 1 Peso kg 0,551 PORTUGUÊS Declaração de conformidade CE

A Black & Decker declara que estes produtos estão em conformidade com a: 98/37/CE, 2000/14/CE, 2006/95/CE, EN 60745, EN 60335 Nível de potência sonora, medido de acordo com a norma 2000/14/CE:

(pressão acústica) 82 dB(A)

(potência acústica) 93 dB(A)

(com garantia) 95 dB(A) Valor de vibração calculado na mão/braço de acordo com a norma EN 50144: < 2,5 m/s

O signatário é responsável pela compilaçao do ficheiro técnico e apresenta esta declaraçao em nome da Black & Decker.

Kevin Hewitt Director de Engenharia do Consumo Spennymoor, County Durham DL16 6JG, Reino Unido 23-3-2009 Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; O produto tenha sido submetido a uso incorrecto ou descuido; O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Visite o nosso website www.blackanddecker.eu para registar o seu novo produto Black & Decker e para se manter actualizado sobre novos produtos e ofertas especiais. Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.eu52 SVENSKA Användningsområde Black & Deckers kultivator är avsedd för lätt kultivering av trädgårdsland.Verktyget är endast avsett som konsumentverktyg. Din Black & Decker batteriladdare är avsedd för laddning av Black & Decker-batterier av den typ som medföljer verktyget. Säkerhetsregler Allmänna säkerhetsvarningar för motordrivna verktyg
