BRUKSANVISNING GXC1000L BLACK & DECKER

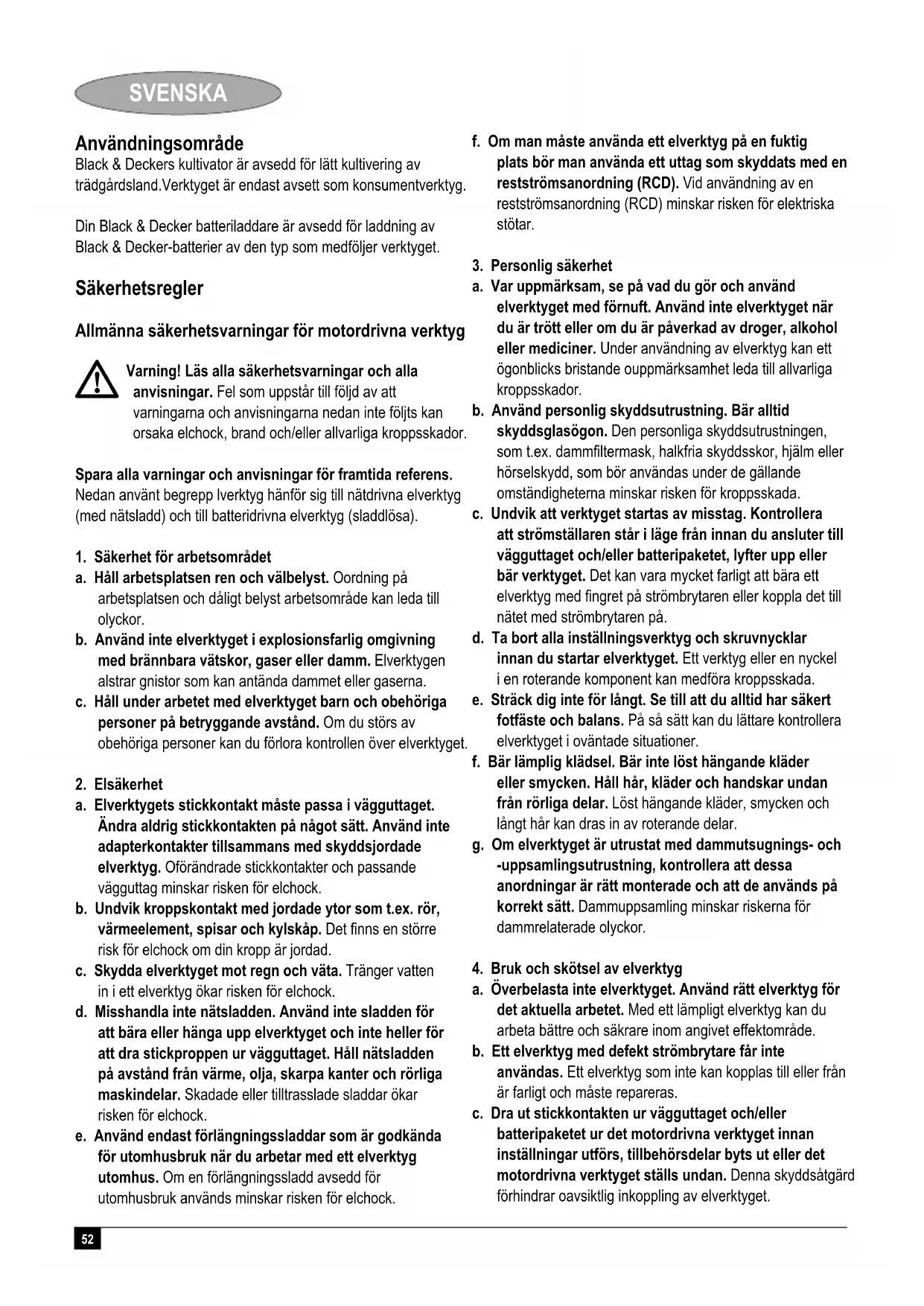

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Fel som uppstår till följd av att varningarna och anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Spara alla varningar och anvisningar för framtida referens. Nedan använt begrepp lverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1. Säkerhet för arbetsområdet

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

a. Elverktygets stickkontakt måste passa i vägguttaget. Ändra aldrig stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag minskar risken för elchock. b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock. d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med ett elverktyg utomhus. Om en förlängningssladd avsedd för utomhusbruk används minskar risken för elchock. f. Om man måste använda ett elverktyg på en fuktig plats bör man använda ett uttag som skyddats med en restströmsanordning (RCD). Vid användning av en restströmsanordning (RCD) minskar risken för elektriska stötar.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan ett ögonblicks bristande ouppmärksamhet leda till allvarliga kroppsskador. b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, som t.ex. dammfiltermask, halkfria skyddsskor, hjälm eller hörselskydd, som bör användas under de gällande omständigheterna minskar risken för kroppsskada. c. Undvik att verktyget startas av misstag. Kontrollera att strömställaren står i läge från innan du ansluter till vägguttaget och/eller batteripaketet, lyfter upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren på. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Om elverktyget är utrustat med dammutsugnings- och -uppsamlingsutrustning, kontrollera att dessa anordningar är rätt monterade och att de används på korrekt sätt. Dammuppsamling minskar riskerna för dammrelaterade olyckor.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras. c. Dra ut stickkontakten ur vägguttaget och/eller batteripaketet ur det motordrivna verktyget innan inställningar utförs, tillbehörsdelar byts ut eller det motordrivna verktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.53 SVENSKA d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktyg är farliga om de används av oerfarna personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra. g. Använd det motordrivna verktyget, tillbehör och insatsverktyg etc. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Bruk och skötsel av elverktyg

a. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. b. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropsskada och brand. c. Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avstånd från reservbatterier för att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand. d. Om batteriet används på felaktigt sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

a. Låt endast elverktyget repareras av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. Tillkommande säkerhetsanvisningar Verktygets avsedda bruk beskrivs i denna bruksanvisning. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Verktyget utför arbetet bättre och säkrare i den takt det är avsett för. Överbelasta inte verktyget. Använd inte verktyget i annat än avsett syfte. Använd till exempel inte cirkelsågar för att såga grenar eller ved. Varning! Använd endast de tillbehör och tillsatser som rekommenderas i bruksanvisningen och katalogerna. Användning av annat tillbehör eller tillsats, eller verksamhet som inte rekommenderas i denna bruksanvisning, kan innebära risk för personskada. Kontrollera verktyget och sladden på skador innan du använder verktyget. Kontrollera på felriktade eller fastnade rörliga delar, brustna delar, skadade skydd eller omkopplare och alla andra förhållanden som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. Försök aldrig reparera verktyget själv. Varningssymboler Följande varningssymboler finns på verktyget: Läs bruksanvisningen före bruk. Använd inte verktyget under fuktiga förhållanden och utsätt det inte för regn. Använd skyddsglasögon under arbetet med maskinen. Bär ansiktsmask eller dammskydd om verktyget används i en dammig omgivning. Utsätt inte batteriet för eld. Tillåt inte barn och djur att uppehålla sig närmare arbetsområdet än 6 meter. Tillkommande säkerhetsanvisningar för batterier och laddare Batterier Försök aldrig öppna. Låt inte batteriet komma i kontakt med vatten. Exponera inte batteriet för värme. Förvara inte laddaren i utrymmen där temperaturen kan överstiga 40 °C. Ladda endast inom temperaturområdet 10 °C till 40 °C. Ladda endast med laddaren som medföljer.54 SVENSKA När batterierna kasseras skall instruktionerna i kapitlet "Miljöskydd" följas. Se till att inte skada eller deformera batteriet genom perforering eller stötar, eftersom det kan leda till risk för personskada och brand. Försök aldrig ladda skadade batterier. Laddare Varning! Din laddare är avsedd för en specifik nätspänning. Kontrollera alltid att nätspänningen överensstämmer med typskylten. Använd Black & Decker-laddaren endast för att ladda batteriet i det verktyg det medföljde. Andra typer av batterier kan explodera och förorsaka person- och materialskador. Försök aldrig ladda icke-uppladdningsbara batterier. Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Decker- serviceverkstad för att undvika en risksituation. Låt inte laddaren komma i kontakt med vatten. Öppna inte laddaren. Gör ingen åverkan på laddaren. Följande symboler finns på laddaren: Laddaren är endast avsedd för inomhusbruk. Läs bruksanvisningen före bruk. Ladda endast inom temperaturområdet 10 °C till 40 °C. Elsäkerhet Laddaren är dubbelisolerad; jordledare är således överflödig. Kontrollera alltid att nätspänningen överensstämmer med typskylten. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Deckerserviceverkstad för att undvika en risksituation. Detaljbeskrivning

12. Laddningsindikator - laddning pågår

Montering Varning! Tag alltid bort batteriet innan montering. Placering och borttagning av batteriet (fig. B) Montera batteriet (10) genom att rikta det efter hållaren på verktyget. Skjut sedan in batteriet i hållaren tills det klickar fast. Avlägsna batteriet genom att trycka på knappen (13) och samtidigt dra ut batteriet ur hållaren. Montering av batterikåpan (fig. C) Varning! Sätt kåpan (14) över batteriet (10) för transport och förvaring. Montering av kåpan (fig. D) Varning! Använd aldrig verktyget om kåpan är skadad eller saknas. Placera kåpan (9) på verktyget enligt figuren. Rikta in tabbarna (15) mot klackarna (16) på verktyget. Tryck på kåpan tills den snäpper fast på plats. Kontrollera att kåpan är rätt påsatt. Varning! Använd inte verktyget om inte kåpan är korrekt monterad. Montering av pinnarna (fig. E) Placera den första pinnenheten (9) på axeln (17). Sätt in sprinten (18) i hålet i axeln. Skjut in sprinten tills den klickar på plats. Upprepa detta med den andra pinnenheten. Användning Varning! Överbelasta inte maskinen, låt den arbeta i sin egen takt. Laddning av batteriet (fig. A) Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning: cirka 24 °C. Obs: Laddaren kan inte ladda batteriet om celltemperaturen är under 0 °C eller över 60 °C. Batteriet ska lämnas kvar i laddaren, så sätts batteriladdningen igång så snart temperaturen ökar eller sjunker. Anslut laddaren (11) och sätt på huvudströmmen. Sätt batteriet (10) i laddaren. Kontrollera att batteriet sitter ordentligt i laddaren (11). +40ºC+10ºC55 SVENSKA Laddningsindikatorn (12) blinkar kontinuerligt (långsamt). Laddningen slutförs när laddningsindikatorn (12) lyser kontinuerligt. Laddaren och batteriet kan förbli anslutna på obegränsad tid då LED-indikatorn lyser. LED-indikatorn börjar blinka (laddningsläge) när laddaren upptäcker att batteriet behöver laddas. Laddningsindikatorn (12) lyser så länge batteriet är kopplat till laddaren och laddaren till elnätet. Ladda urladdade batteriet inom en vecka. Batteriets livslängd minskar till stor del om det förvaras urladdat. Laddningsindikatorer Om laddaren upptäcker problem med batteriet, börjar laddningsindikatorn (12) att blinka snabbt. Gör så här: Sätt åter in batteriet (10). Om laddningsindikatorerna fortsätter att blinka snabbt, ska du använda ett annat batteri för att avgöra om laddningsprocessen fungerar korrekt. Om det ersatta batteriet laddas korrekt, betyder det att ursprungsbatteriet är defekt och ska återlämnas till ett center för återvinning. Om det nya batteriet ger samma indikation som ursprungsbatteriet, ska du låta testa laddaren vid en auktoriserad reparationsverkstad. Obs: Det kan ta upp till 15 minuter för att avgöra om ett batteri är defekt eller inte. Om batteriet är för varmt eller för kallt, blinkar LED-indikatorn växelvis snabbt och långsamt med en blinkning vid varje hastighet och repetition. Inställning av stödhandtaget (fig. F) Stödhandtaget (4) kan ställas in för optimal balans och bekvämlighet. Låt kåpan (9) vila mot marken. Lossa handtagsskruven (5). Vrid handtaget till önskat läge. Drag åt skruven ordentligt. Inställning av höjden (fig. G) Med teleskopskaftet (19) kan du ställa in verktyget i en bekväm höjd. Lossa hylsan (6). Skjut ut skaftet för större höjd. Skjut in skaftet för kortare höjd. Drag åt hylsan. Start och stopp (fig. H) Av säkerhetsskäl är verktyget försett med ett dubbelt start/ stoppsystem. Systemet gör att det inte går att starta verktyget av misstag. Start Tryck spärrknappen (2) bakåt med tummen och tryck samtidigt in strömbrytaren (1). Släpp spärrknappen. Avstängning Släpp strömbrytaren (1). Varning! Försök aldrig låsa en strömbrytare i startläge. Råd för bästa resultat Håll verktyget såsom visas i fig. I. Minska belastningen om verktyget börjar gå långsamt. Vid säsongens första kultivering bör man arbeta långsamt, eftersom jorden är hårdare packad. Efterföljande kultiveringar kommer att gå fortare. För ett optimalt resultat bör du endast kultivera torr jord. Om pinnarna blir igensatta ska man omedelbart stänga av verktyget. Se i underhållsanvisningarna hur man rengör igensatta pinnar. Verktyget kommer att skadas om man fortsätter arbeta med igensatta pinnar. Ha helst batteriet anslutet till laddaren, och laddaren ansluten till vägguttaget, när verktyget inte används. Skötsel Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. Varning! Tag bort batteriet innan underhåll utförs på verktyget. Tag ur laddarkontakten före rengöring. Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa. Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. Använd en trubbig skrapa för att regelbundet avlägsna gräs från kåpans undersida. Kontrollera före och efter bruk att alla strömbrytare är fria från skräp. Varning! Lägg inte verktyget i vatten och spruta inte på det med en slang. Under drift Ta bort jord och annat material från igensatta pinnar med en skrapa eller dylikt. Varning! Försök inte ta bort material från igensatta pinnar genom att stöta verktyget mot marken. Använd handskar vid rensning av pinnar. Efter användning och innan förvaring Rengör pinnarna noggrant efter varje användning. Täck pinnarna efter rengöring med ett fint lager smörjolja för att undvika att de rostar. Obs: Gödningsmedel och andra trädgårdskemikalier innehåller medel som påskyndar korrosion på metaller.56 SVENSKA Om verktyget används i områden där gödningsmedel eller kemikalier har använts måste verktyget rengöras omedelbart efter användning. Varning! Använd handskar och skyddsglasögon vid rengöring av verktyget. Förvaring Batteriet bör helst vara anslutet till laddaren om verktyget inte ska användas på flera månader. Varning! Häng inte verktyget på avtryckarbrytaren. Gör annars så här: Ladda batteriet så mycket det går. Tag ut batteriet ur verktyget. Förvara verktyget och batteriet på en säker och torr plats. Förvaringstemperaturen måste alltid ligga mellan +5 °C och +40 °C. Placera batteriet på en horisontell yta. Ladda batteriet ordentligt på nytt innan verktyget tas i bruk igen efter att ha förvarats under en längre tid. Obs: Förvara inte verktyget på eller i närheten av gödningsmedel eller kemikalier. Sådan förvaring kan orsaka snabb korrosion. Felsökning Kontrollera nedanstående punkter om verktyget inte fungerar korrekt. Fel Möjlig orsak ÅtgärdVerktyget Batteriet fel placerat. Kontrollera batteriets placering.startar inte. Batteriet urladdat. Placera ett (helt) laddat batteri. Spärrknappen ej intryckt. Starta verktyget enligt anvisningarna. Lösa polanslutningar. Kontrollera anslutningarna.Batteriet kan Batteriet fel placerat. Kontrollera batteriets placering. ej laddas. Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D -reparatör/representant som tar hand om den för din räkning. Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter www.2helpU.com Batterier

Black & Decker-batterierna kan laddas många gånger. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. Låt batteriet laddas ur helt och ta sedan bort det från verktyget. NiCd-, NiMH- och Li-Ion-batterier kan återvinnas. Lämna dem till inköpsstället eller den lokala återvinningsstationen. Placera batteriet i en lämplig förpackning så att kontakterna inte kan kortslutas. Tekniska data GXC1000L Spänning V

Antal sågrörelser (obelastad) min

Laddningstid (ca.) h 1 Vikt kg 0,557 SVENSKA EC-förklaring om överensstämmelse

Black & Decker förklarar att dessa produkter överensstämmer med: 98/37/EG, 2000/14/EG, 2006/95/EG, EN 60745, EN 60335 Bullernivå, uppmätt enligt 2000/14/EG:

(garanterat) 95 dB(A) Vägt vibrationsmedelvärde hand/arm enligt EN 50144 < 2,5 m/s

Undertecknad är ansvarig för sammanställningen av den tekniska filen och gör denna försäkran som representant för Black & Decker.

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Storbrittannien 23-3-2009 Reservdelar / reparationer Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackanddecker.se samt www.2helpU.com Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: normalt slitage felaktig användning eller skötsel att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se58 NORSK Bruksområder Black & Decker Kultivator er designet for lett kultivering av hagebed.Verktøyet er tiltenkt kun som konsumentverktøy. Din Black & Decker batterilader er konstruert for å lade Black & Decker batterier av den typen som leveres med verktøyet. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
