MANUALE UTENTE MT3000K BLACK & DECKER

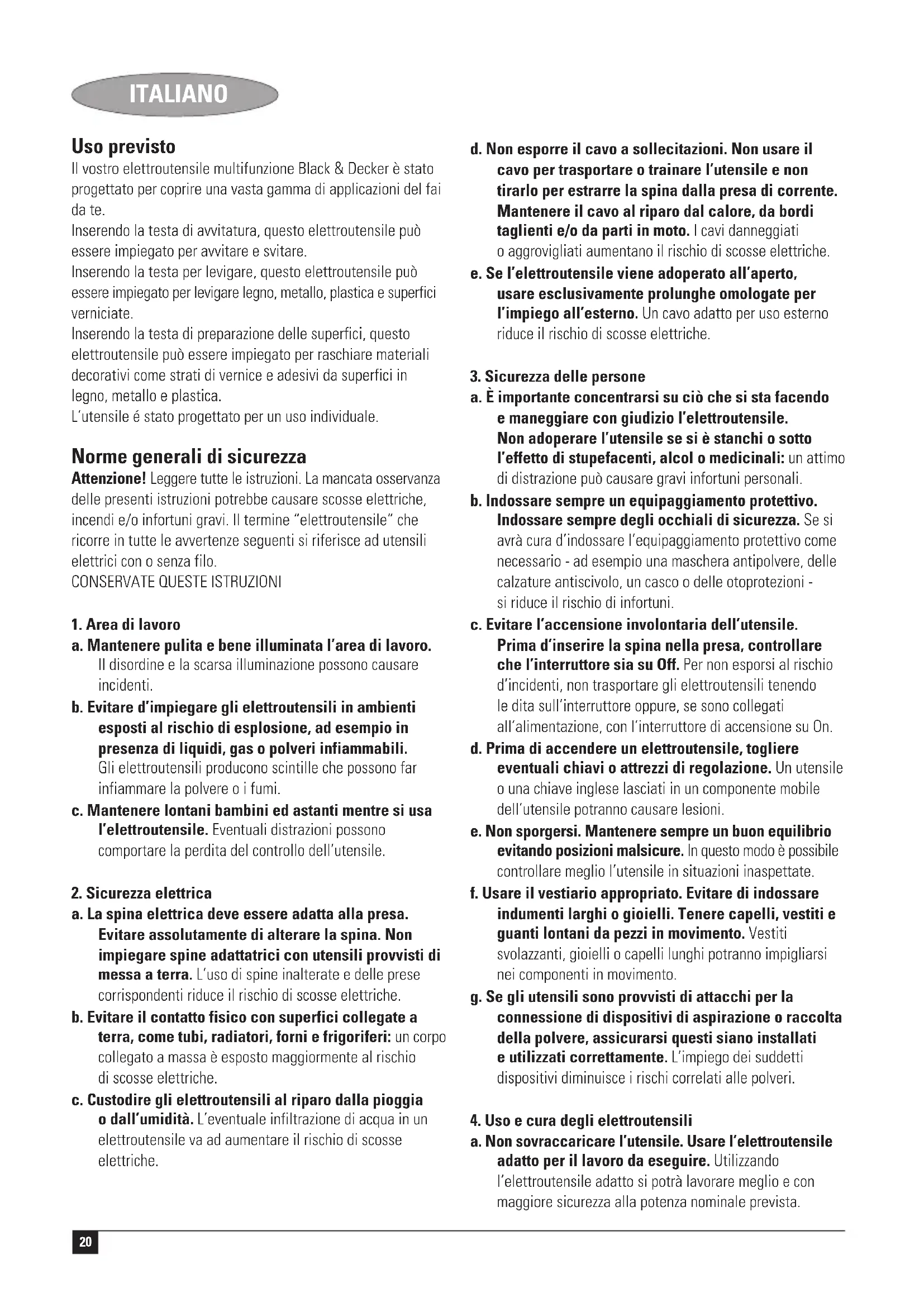

a. Mantenere pulita e bene illuminata l’area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti. b. Evitare d’impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c. Mantenere lontani bambini ed astanti mentre si usa l’elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell’utensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con utensili provvisti di messa a terra. L’uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi: un corpo collegato a massa è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l’utensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in moto. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non adoperare l’utensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali: un attimo di distrazione può causare gravi infortuni personali. b. Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d’indossare l’equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si riduce il rischio di infortuni. c. Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa, controllare che l’interruttore sia su Off. Per non esporsi al rischio d’incidenti, non trasportare gli elettroutensili tenendo le dita sull’interruttore oppure, se sono collegati all’alimentazione, con l’interruttore di accensione su On. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave inglese lasciati in un componente mobile dell’utensile potranno causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l’utensile in situazioni inaspettate. f. Usare il vestiario appropriato. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti svolazzanti, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento. g. Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi questi siano installati e utilizzati correttamente. L’impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l’utensile. Usare l’elettroutensile adatto per il lavoro da eseguire. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.21 ITALIANO b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l’interruttore è pericoloso e deve essere riparato. c. Estrarre la spina dalla presa di corrente prima di regolare l’utensile, di sostituire degli accessori o di riporre l’utensile. Queste precauzioni di sicurezza riducono le possibilità che l’utensile venga messo in funzione inavvertitamente. d. Quando non vengono usati, gli elettroutensili vanno custoditi fuori della portata dei bambini. Non consentire l’uso dell’apparecchio a persone inesperte o che non abbiano letto le presenti istruzioni, onde evitare pericoli. e. Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s’inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell’utensile. Eventuali guasti vanno riparati prima dell’uso. La scarsa manutenzione causa molti incidenti. f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati s’inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l’elettroutensile, gli accessori, le punte ecc. in conformità delle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completare. L’impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

a. Fare riparare l’utensile esclusivamente da personale qualificato e solo impiegando pezzi di ricambio originali, onde non alterare la sicurezza dell’utensile. Sicurezza elettrica Il doppio isolamento di cui è provvisto l’elettroutensile rende superfluo il filo di terra. Controllare sempre che l’alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche. Istruzioni addizionali di sicurezza per trapani/avvitatori ◆ Prima di forare pareti, pavimenti, soffitti, verificate l’ubicazione di cavi elettrici e tubazioni. ◆ Evitate di toccare la punta del trapano appena dopo aver forato, può essere molto calda. Istruzioni addizionali di sicurezza per levigatrici ◆ È conveniente indossare una mascherina quando si leviga. ◆ Togliete tutta la polvere dopo aver levigato. ◆ Fate molta attenzione quando levigate vernici che molto probabilmente hanno come componente base il piombo o quando levigate certi legni e metalli la cui polvere può essere tossica: - Indossate una mascherina di protezione contro la polvere che sia specifica contro la polvere di vernice di piombo ed i fumi ed accertatevi che le persone che siano nella zona di lavoro od entrino in essa siano anch’esse protette. - Non permettete ai bambini o alle donne incinta di essere nell’area di lavoro. - Non mangiate, bevete o fumate nell’area di lavoro. - Gettate la polvere ed i rifiuti in appositi contenitori. Funzioni (fig. A) Questo elettroutensile è dotato di tutte le caratteristiche elencate di seguito, o di alcune di esse. Unità motore

1. Interruttore acceso/spento

2. Pulsante di bloccaggio

3. Pulsante di rilascio della testa

4. Alloggiamento punte

5. Interruttore avanti/indietro

7. Base di levigatura

8. Punta della base di levigatura

9. Uscita per estrazione polvere

Testa di preparazione delle superfici

10. Alberino di montaggio

11. Piastra di serraggio

12. Alloggiamento per chiave a brugola

Fig. A Inoltre, questo elettroutensile viene fornito con tutti o parte dei seguenti accessori.

13. Testa per raschiare

17. Punta per avvitatura

18. Punte per forare

19. Foglio di carta abrasiva

20. Piastra abrasiva

21. Adattatore per aspirapolvere22

ITALIANO Montaggio Attenzione! Prima di montarlo assicuratevi che l’utensile sia spento e desinserito. Montaggio e smontaggio delle diverse teste utensili (fig. B) Le diverse teste utensili sono facilmente intercambiabili. ◆ Per smontare una testa, premere il pulsante di sblocco (3) ed estrarre la testa dall’utensile. ◆ Per montare una testa, allinearla con l’elettroutensile come raffigurato ed inserirla spingendo fino ad agganciarla. Inserimento ed estrazione di una punta per avvitare (fig. C) ◆ Tirare il manicotto (22) indietro. ◆ Inserire il codolo della punta nel portapunta (6), fino in fondo. ◆ Rilasciare il manicotto per serrare la punta. ◆ Per togliere la punta, tirare indietro il manicotto ed estrarre la punta con decisione. Questo utensile viene fornito con una punta per avvitare inserita nell’alloggiamento punte (4). ◆ Per estrarre la punta per avvitare dall’alloggiamento punte, premere la punta nell’incavo (4) nell’alloggiamento, quindi sollevare ed estrarre la punta. ◆ Per inserire la punta per avvitare nell’alloggiamento punte, premerla con decisione. Applicazione dei fogli di carta abrasiva (fig. D) ◆ Staccare le due punte romboidali (23) dal foglio di carta abrasiva (19). ◆ Sostenere l’elettroutensile con la base di levigatura rivolta verso l’alto. ◆ Collocare il foglio di carta abrasiva (19) sulla base di levigatura, verificando che i fori del foglio coincidano con i fori sulla base. Una punta romboidale (23) usurata può essere girata e sostituita quando è del tutto consumata. ◆ Quando la parte anteriore della punta è consumata, staccarla dal foglio, girarla e premerla di nuovo sulla base di levigatura. ◆ Quando l’intera punta è consumata, toglierla dalla base di levigatura ed installarne una nuova. Attenzione! Non usare mai la testa per levigare senza fogli di carta abrasiva o accessori. Punta della base di levigatura (fig. E) Quando la punta della base di levigatura (8) è usurata, può essere girata o sostituita. Le parti di ricambio sono disponibili presso il concessionario locale Black & Decker. ◆ Girare o sostituire il pezzo usurato. Inserimento ed estrazione della testa per raschiare (fig. F) ◆ Inserire la testa per raschiare (13) sull’alberino (10). ◆ Allineare la linguetta nella piastra di bloccaggio (11) con la scanalatura sull’alberino. ◆ Inserire la piastra di bloccaggio sull’alberino e serrare la vite (24). ◆ Per rimuovere la testa, estrarre la vite (19) e la piastra di bloccaggio, quindi estrarre la testa dall’alberino. Montaggio e smontaggio del paralama (fig. G) ◆ Sostenere il paralama (14) alle estremità. ◆ Sollevare leggermente il paralama per sganciarlo dalla vite (25) quindi estrarlo. Porre attenzione a non entrare in contatto con il bordo affilato della lama (26). ◆ Per inserire il paralama, sostenerlo alle estremità e collocarlo sulla lama. Spingere il paralama fino a bloccarlo in posizione con uno scatto. Attenzione! Mantenere sempre il paralama inserito quando la testa per raschiare non viene utilizzata. Inserimento ed estrazione di una lama parallela (fig. H) ◆ Selezionare la lama parallela adeguata. ◆ Allineare la scanalatura sulla superficie di montaggio della lama con la scanalatura sull’alberino (10). ◆ Allineare la linguetta nella piastra di serraggio (11) con la scanalatura sull’alberino (10) e sulla lama. ◆ Inserire la piastra di bloccaggio sull’alberino e serrare la vite (27). ◆ Per rimuovere la lama, estrarre la vite (19) e la piastra di bloccaggio, quindi estrarre la lama dall’alberino. Sostituzione della lama (fig. I) Questo elettroutensile viene fornito con lame reversibili. Le lame di ricambio sono disponibili presso il rivenditore di zona. ◆ Allentare ed estrarre la vite (28). ◆ Rimuovere la piastra di bloccaggio del tagliente (29). ◆ Invertire la lama (26) in modo da esporre il bordo non utilizzato. Quando entrambi i bordi sono usurati, sostituire la lama. ◆ Applicare nuovamente la piastra di bloccaggio del tagliente. ◆ Inserire e serrare la vite. Uso Attenzione! Lasciare che l’utensile lavori al suo ritmo, senza sovraccaricarlo. Attenzione! Non ostruire le feritorie di ventilazione durante l’uso dell’elettroutensile, per evitare surriscaldamenti.23 ITALIANO Selezione del senso di rotazione (fig. J) Per stringere le viti, selezionare il senso di rotazione in avanti (senso orario). Per allentare le viti, utilizzare il senso di rotazione inverso (antiorario). ◆ Per selezionare il senso di rotazione in avanti, premere il pulsante di sblocco (30) e spingere il selettore avanti/indietro (5) verso sinistra. ◆ Per selezionare la rotazione inversa, premere il pulsante di sblocco e spingere il selettore avanti/indietro verso destra. Attenzione! Non invertire mai il senso di rotazione mentre l’utensile è in funzione. Avviamento e spegnimento ◆ Per accendere l’elettroutensile, premere l’interruttore on/off (1). ◆ Per un funzionamento continuo, premere il pulsante di blocco (2) e rilasciare l’interruttore on/off. ◆ Per spegnere l’elettroutensile, rilasciare l’interruttore on/off. ◆ Per spegnere l’elettroutensile in modalità di funzionamento continuo, premere ancora una volta e poi lasciare andare l’interruttore on/off. Consigli per un’ottima utilizzazione Avvitatura ◆ Usare sempre una punta per avvitare di tipo e misura adeguati. ◆ Se le viti sono difficili da stringere, provare ad applicare un piccola quantità di liquido detergente o sapone come lubrificante. ◆ Mantenere sempre l’elettroutensile e la punta in linea retta rispetto alla vite. Levigatura ◆ Non esercitare una pressione eccessiva sull’elettroutensile. ◆ Verificare regolarmente lo stato del foglio di carta abrasiva. Sostituirlo quando necessario. ◆ Per levigare strati di vernice nuova, adoperare carta abrasiva a grana fine prima di applicare lo strato successivo di vernice. ◆ Su superfici particolarmente irregolari, o per la rimozione di strati di vernice, iniziare a levigare con carta abrasiva a grana grossa. Su altri tipi di superfici, cominciare con una grana media. In entrambi i casi, per ottenere una rifinitura omogenea passare gradualmente a una grana sottile. ◆ Utilizzare la piastra abrasiva per rimuovere la ruggine. ◆ Consultare il rivenditore di fiducia riguardo agli accessori disponibili per levigare, lucidare, sverniciare e smerigliare. Preparazione delle superfici ◆ Scegliere sempre il tipo di lama adeguato al tipo di lavoro. Utilizzare la lama a raschietto per rimuovere strati di vernice non aderenti o scrostati. Usare la lama flessibile per materiali teneri. Usare la lama rigida per materiali duri. ◆ Spingere o tirare la lama sulla superficie del materiale con movimenti regolari. Notare che la lama non si muove finché non viene premuta contro la superficie del materiale. ◆ Non esercitare una pressione eccessiva sull’elettroutensile. Manutenzione Questo elettroutensile è stato progettato per funzionare a lungo con un minimo di manutenzione. Per un funzionamento sempre soddisfacente è necessario avere cura dell’elettroutensile e provvedere alla regolare pulizia. ◆ Le feritoie di ventilazione dell’elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto. ◆ Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Nel caso in cui si decida di sostituire l’apparecchio oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata. La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l’inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell’acquisto di un nuovo prodotto. Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda.24 ITALIANO Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com Dati tecnici MT3000K Tensione V

Potenza assorbita W 80 Avvitatore: Velocità a vuoto min

Portapunta mm 6,35 esagonale Massima capacità di foratura in acciaio/legno mm 4,0-6,0 Levigatrice: Oscillazioni (a vuoto) min

Preparazione delle superfici: Corse (a vuoto) min

Peso con testa per avvitare kg 1,3 con testa per levigare kg 1,25 con testa di preparazione delle superfici kg 1,25 Dichiarazione CE di Conformità MT3000K Black & Decker dichiara che i presenti prodotti sono conformi

(potenza acustica) 91 dB(A), vibrazione misurata su braccio / mano 6,1 m/s

(incertezza sulla pressione sonora) 3 dB(A),
