KÄYTTÖOHJE MT3000K BLACK & DECKER

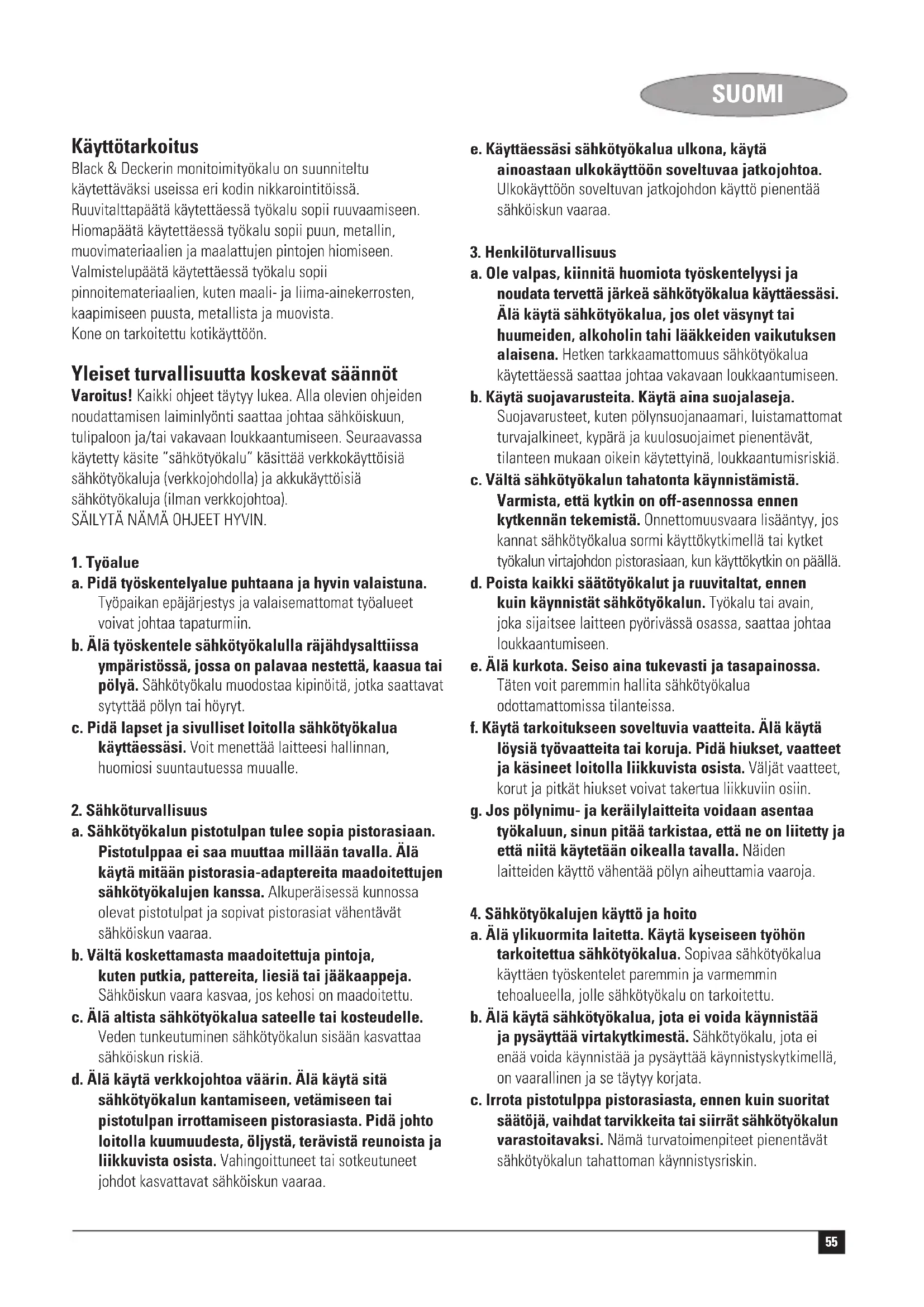

a. Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. b. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2. Sähköturvallisuus

a. Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e. Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b. Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä. c. Vältä sähkötyökalun tahatonta käynnistämistä. Varmista, että kytkin on off-asennossa ennen kytkennän tekemistä. Onnettomuusvaara lisääntyy, jos kannat sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä. d. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e. Älä kurkota. Seiso aina tukevasti ja tasapainossa. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g. Jos pölynimu- ja keräilylaitteita voidaan asentaa työkaluun, sinun pitää tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.56 SUOMI d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjautattaa mahdolliset viat ennen käyttöönottoa. Moni tapaturma aiheutuu huonosti huolletuista laitteista. f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti ja tavalla, joka on tarkoitettu erityisesti kyseiselle sähkötyökalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a. Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Sähköturvallisuus Tämä laite on kaksoiseristetty; siksi erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Lisäturvaohjeet porakoneelle/ruuvinvääntimelle ◆ Ennen seinien, lattioiden tai kattojen poraamista tarkista sähköjohtojen ja putkistojen sijainnit. ◆ Vältä poranterän koskettamista heti poraamisen jälkeen, se saattaa olla kuuma. Lisäturvaohjeet hiomakoneelle ◆ Käytä kasvosuojaa hiottaessa. ◆ Hiomisen jälkeen poista pöly huolellisesti. ◆ Ole erityisen varovainen hioessasi maalipintoja, jotka voivat sisältää lyijyä, tai puu- tai metallipintoja, jotka voivat erittää myrkyllistä hiomapölyä. - Käytä erityismuotoiltua, lyijypitoisen maalin pölyltä ja höyryiltä suojaavaa kasvosuojaa. Varmista, että sekä työstöpaikalla olevat että sen läheisyyteen saapuvat ihmiset käyttävät suojaa. - Älä anna lasten tai raskaana olevien naisten olla työalueella. - Älä syö, juo tai tupakoi työalueella. - Hävitä pöly ja muu jäte ympäristöystävällisesti. Yleiskuvaus (kuva A) Tällä koneella on kaikki tai osa seuraavista ominaisuuksista. Moottoriosa

3. Työstöpään vapautusnappi

4. Terän säilytyskotelo

5. Suunnanvaihtokytkin

9. Pölynpoistoliitäntä

12. Kuusiokoloavaimen säilytyspaikka

Kuva A Lisäksi tämä työkalu on varustettu joillakin tai kaikilla seuraavista lisälaitteista.

15. Jäykkä rinnakkaisterä

16. Joustava rinnakkaisterä

Kokoaminen Varoitus! Ennen kokoamista varmista, että kone on pois päältä eikä sitä ole liitetty virtalähteeseen. Työstöpäiden asentaminen ja poistaminen (kuva B) Työstöpäät on helppo vaihtaa. ◆ Työstöpään poistamiseksi paina vapautusnappia (3). Ota työstöpää pois. ◆ Kiinnitä työstöpää pitämällä sitä kuvan osoittamalla tavalla. Työnnä työstöpäätä työkaluun, kunnes se on kunnolla paikallaan.57 SUOMI Ruuvinvääntimen kiinnittäminen ja poistaminen (kuva C) ◆ Vedä kaulusta (22) taaksepäin. ◆ Työnnä ruuvinväännin teränpidikkeeseen (6) niin pitkälle kuin mahdollista. ◆ Vapauta pidike kiinnittääksesi ruuvinvääntimen. ◆ Irrottaaksesi ruuvinvääntimen vedä pidikettä taaksepäin ja vedä ruuvinväännin ulos. Tässä työkalussa on ruuvinväänninpään säilytyspaikka (4). ◆ Kun haluat poistaa ruuvinväänninterän säilytyspaikasta, paina terää alaspäin terän pidikkeen syvennykseen (4) ja nosta terä sitten ulos. ◆ Laita ruuvitaltta takaisin painamalla se kunnolla säilytyspaikkaan. Hiomapaperin kiinnitys (kuva D) ◆ Irrota kaksi irtokärkeä (23) hiomapaperista (19). ◆ Pidä koneesta kiinni siten, että hioma-alusta on ylöspäin. ◆ Paina hiomapaperi (19) hioma-alustaan varmistaen, että paperissa olevat reiät ovat kohdakkain hioma-alustassa olevien reikien kanssa. Irtokärki (23) voidaan kääntää ja vaihtaa, kun se on kulunut. ◆ Kun kärjen etuosa on kulunut, irrota se paperista, käännä se ja paina kiinni hioma-alustaan. ◆ Kun koko kärki on kulunut, poista se ja laita tilalle uusi kärki. Varoitus! Älä koskaan käytä hiomapäätä, ellei hiomapaperia tai muuta tarviketta ole kiinnitetty siihen. Hioma-alustan kärki (kuva E) Kun hioma-alustan kärki (8) on kulunut, se voidaan kääntää tai vaihtaa. Varaosia on saatavana Black & Decker -jälleenmyyjältä. ◆ Käännä tai vaihda kulunut osa. Kaavinpään kiinnittäminen ja poistaminen (kuva F) ◆ Liu’uta kaavinpää (13) akseliin (10). ◆ Kohdista kiinnityslevyn (11) välike akselin aukon kanssa. ◆ Asenna kiinnityslevy akseliin kiristämällä ruuvi (24). ◆ Irrota pää irrottamalla ruuvi (19) ja kiinnityslevy. Vedä pää sitten irti akselista. Terän suojan irrottaminen ja asentaminen (kuva G) ◆ Pidä terän kantta (14) päissä. ◆ Nosta terän kantta hieman ja vapauta se ruuvista (25) ja vedä kansi sitten pois. Varo, ettet kosketa terän (26) reunoihin. ◆ Asenna terän kansi pitämällä kannesta kiinni päistä ja asenna se terän päälle. Paina kantta, kunnes se napsahtaa paikalleen. Varoitus! Pidä terän kansi aina paikallaan, kun kaavinpäätä ei käytetä. Rinnakkaisterän poisto ja kiinnitys (kuva H) ◆ Valitse vaadittu rinnakkaisterä. ◆ Kohdista terän asennuspään ura akselin (10) uran kanssa. ◆ Kohdista kiinnityslevyn (11) välike akselin (10) aukon ja terän kanssa. ◆ Asenna kiinnityslevy akseliin kiristämällä ruuvi (27). ◆ Irrota terä irrottamalla ruuvi (19) ja kiinnityslevy. Vedä terä sitten irti akselista. Terän vaihto (kuva I) Koneen terät ovat käännettävissä. Jälleenmyyjältä saa vaihtoteriä. ◆ Löysää ruuvi (28) ja irrota se. ◆ Irrota leikkuukiinnikkeen levy (29). ◆ Käännä terä (26) niin, että käyttämätön puoli tulee oikeaan käyttöasentoonsa. Jos molemmat puolet ovat kuluneet, terä pitää vaihtaa. ◆ Asenna leikkurin kiinnikelevy takaisin. ◆ Asenna ruuvi takaisin ja kiristä se. Käyttö Varoitus! Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. Varoitus! Älä peitä ilma-aukkoja, kun käytät tätä konetta, ylikuumenemisen välttämiseksi. Pyörimissuunnan valitseminen (kuva J) Käytä eteenpäin (myötäpäivään) suuntautuvaa pyörimisliikettä ruuvien kiristämiseen. Käytä taaksepäin (vastapäivään) suuntautuvaa pyörimisliikettä ruuvien irrottamiseen. ◆ Valitaksesi pyörimissuunnan eteenpäin paina lukitusnuppia (30) ja siirrä suunnanvaihtokytkintä (5) vasemmalle. ◆ Valitaksesi pyörimissuunnan taaksepäin paina lukitusnuppia ja siirrä suunnanvaihtokytkintä oikealle. Varoitus! Älä koskaan vaihda pyörimissuuntaa koneen käydessä. Käynnistys ja pysäytys ◆ Käynnistä kone painamalla virrankatkaisijaa (1). ◆ Lukitaksesi virrankatkaisijan jatkuvaa toimintaa varten paina lukitusnappia (2) ja päästä irti virrankatkaisijasta. ◆ Sammuta kone päästämällä irti virrankatkaisijasta. ◆ Sammuttaaksesi koneen, jossa on virrankatkaisijan lukitsin päällä, paina virrankatkaisijaa vielä kerran ja päästä siitä irti.58 SUOMI Vinkkejä parhaimman tuloksen saamiseksi Ruuvaus ◆ Käytä aina oikean mallista ja -kokoista ruuvinväännintä. ◆ Jos ruuvi on hankala kiristää, voidaan voiteluaineena käyttää hiukan nestemäistä pesuainetta tai saippuaa. ◆ Pidä konetta ja ruuvinväännintä aina kohtisuorassa ruuviin nähden. Hiominen ◆ Älä paina konetta liikaa. ◆ Tarkista hiomapaperi säännöllisesti. Vaihda se tarvittaessa. ◆ Hiottaessa maalikerrosten välillä käytä erittäin hienoa hiomapaperia. ◆ Aloita karkealla hiomapaperilla hioessasi epätasaisia pintoja tai poistaessasi maalia. Kun hiot muunlaisia pintoja, aloita keskikarkealla hiomapaperilla. Molemmissa tapauksissa vaihda asteittain hienompaan hiomapaperiin tasaisen pinnan saamiseksi. ◆ Käytä hiontalevyä ruosteen poistoon. ◆ Lisätietoja muista tarvikkeista hiomiseen, kiillottamiseen ja pintojen poistoon saat jälleenmyyjältäsi. Valmistelu ◆ Valitse käyttökohteen mukainen terä. Käytä kynsiterää irtonaisen tai hilseilevän maalin yhteydessä. Käytä joustoterää pehmeissä materiaaleissa. Käytä jäykkää terää kovissa materiaaleissa. ◆ Työnnä tai vedä terää tasaisesti pintamateriaalin päällä. Huomaa, ettei terä liiku ennen kuin sitä painetaan materiaalia vasten. ◆ Älä paina konetta liikaa. Huolto Laite on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Kun laitetta huolletaan oikein ja puhdistetaan säännöllisesti, se säilyttää suorituskykynsä. ◆ Puhdista työkalun ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla. ◆ Puhdista laitteen kuori säännöllisesti kostealla siivousliinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. Ympäristö Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen. Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote. Black & Decker tarjoaa mahdollisuuden Black & Decker – tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme. Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com Tekniset tiedot MT3000K Jännite V

Ottoteho W 80 Ruuvitaltta: Kuormittamaton nopeus min

Terän pidike mm 6,35 kuusio Max. porausteho metalli/puu mm 4,0-6,0 Hiomakone: Hiomaliikkeitä (kuormittamaton) min

Valmistelu: Iskuja (ei kuormaa) min

Paino ruuvinväänninpäällä kg 1,3 hiomapäällä kg 1,25 valmistelupäällä kg 1,2559 SUOMI EU:n yhdenmukaisuusilmoitus MT3000K Black & Decker vakuuttaa näiden tuotteiden olevan seuraavien standardien vaatimusten mukaisia: 98/37/EC, 89/336/EEC, 2002/95/EC, EN 60745, EN 55014, EN 61000

(akustinen teho) 91 dB(A), käden/käsivarren painotettu tärinä 6,1 m/s

(äänenpaineen epävarmuus) 3 dB(A),

(akustisen tehon epävarmuus) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Iso-Britannia 1-12-2004 Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/ tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen ◆ normaalista kulumisesta ◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta ◆ vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi60

Jälleenmyyjän osoite

Merkitkää rasti ruutuun, mikäli ette halua vastaanottaa informaatiota.
