Produkttyp	Multifunktionslaserdetektor (lasernivå, regelspikdetektor, metall- och spänningsförande kablar)
Märke	Black & Decker
Modell	LZR210
Strömförsörjning	1 st 9V-batteri (typ 6LR61)
Vikt	0,45 kg
Arbetstemperatur	0 °C till 40 °C
Laser	Klass 2, våglängd 630-675 nm, effekt < 2,2 mW
Lasernivåfunktion	Projektion av horisontella/vertikala laserlinjer för inriktning
Regelspikdetektorfunktion	Detektering av trä- och metallreglar under gipsskivor upp till 18 mm tjocklek
Metalldetektorfunktion	Detektering av metallrör under gipsskivor upp till 18 mm
Spänningsdetektorfunktion	Detektering av växelströmskablar upp till 38 mm djup (230 V~)
Inkluderade tillbehör	Märknings-/upphängningsinsats, nyckelhålsinsats, distansinsats, väggplugg
Underhåll och rengöring	Rengör med torr trasa; använd inte lösningsmedel
Säkerhet	Titta inte direkt in i laserstrålen; använd inte i närheten av brandfarliga vätskor; förvaras utom räckhåll för barn
Garanti	2 år (med förbehåll för villkoren i bruksanvisningen)
Reparerbarhet	Reparationer endast av auktoriserad tekniker; batteri utbytbart av användaren

Vanliga frågor - LZR210 BLACK & DECKER

Hur byter man batteri på LZR210?

Tryck på upplåsningsknappen och ta bort batterilocket. Anslut det nya 9V-batteriet (typ 6LR61) till kontakten med rätt polaritet. Sätt tillbaka locket tills det klickar.

Hur använder jag lasernivåfunktionen?

Placera verktyget plant mot väggen. Tryck på på/av-knappen (1) för att tända lasern. Flytta verktyget för att rikta in linjerna. Linjerna är avvägda om verktyget hålls inom 5° från vertikalen.

Hur upptäcker jag en träregel?

Ställ in lägesväljaren på 'REGEL'. Håll ned strömbrytaren (2) för kalibrering. Glid långsamt verktyget horisontellt. När den röda LED-lampan tänds, sakta ner. Den gröna lampan och en ljudsignal indikerar regelns kant. Markera positionen via märkningsinsatsen. Upprepa från andra sidan för att hitta mitten.

Hur upptäcker jag ett metallrör?

Välj läge 'METALL'. Håll ned strömbrytaren (2) för kalibrering. Placera en hand på ytan nära skanningsområdet. Svep långsamt i flera riktningar. Den gröna lampan och ljudsignalen indikerar metallets position.

Hur upptäcker jag spänningsförande elkablar?

Kabeldetektorn är kontinuerligt aktiv. Håll ned strömbrytaren (2) för kalibrering. Håll verktyget med en hand, placera den andra handen nära området. Svep långsamt. Den röda LED-lampan (5) blinkar vid närvaro av en växelströmskabel.

Vilka säkerhetsåtgärder gäller för lasern?

Titta aldrig direkt in i laserstrålen. Använd inte optiska instrument för att titta på lasern. Undvik att utsätta ögonen för mer än 0,25 sekunder. Håll barn på avstånd.

Varför hittar min detektor inga reglar?

Se till att batteriet är laddat. Du använder kanske en tjock vägg (över 18 mm) eller en vägg med metallyta. Kontrollera att verktyget är korrekt kalibrerat (håll strömbrytaren intryckt tills ljudsignalen). Prova på ett känt område för att testa.

Kan jag använda regelspikdetektorn med distansinsatsen?

Nej, distansinsatsen förhindrar användning av regelspikdetektorn. Ta bort den först.

Hur installerar jag märkningsinsatsen?

Sätt insatsen i hållaren på verktygets baksida med skårorna i linje. Tryck tills det klickar. För att ta bort, håll skårorna nedtryckta och tryck.

Vad gör jag om lasern är svår att se?

Använd en av insatserna (t.ex. distansinsatsen) för att förbättra synligheten av laserlinjen. Du kan också använda en laserstråldetektor om sådan finns.

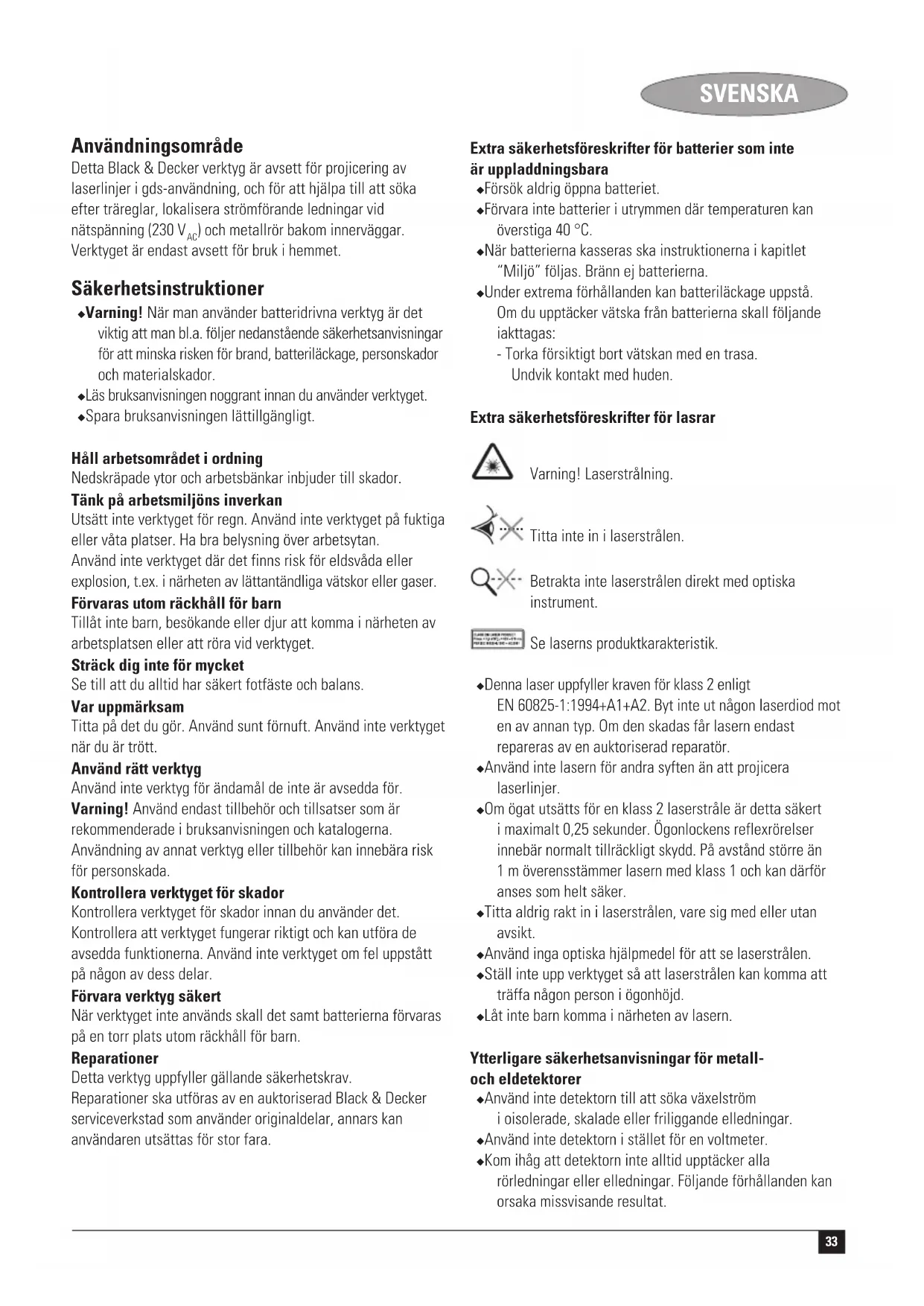

BRUKSANVISNING LZR210 BLACK & DECKER

Detta Black & Decker verktyg är avsett för projicering av laserlinjer i gds-användning, och för att hjälpa till att söka efter träreglar, lokalisera strömförande ledningar vid nätspänning (230 V _AC ) och metallrör bakom innerväggar. Verktyget är endast avsett för bruk i hemmet.

Säkerhetsinstruktioner

♦Varning! När man använder batteridrivna verktyg är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, batteriläckage, personskador och materialskador.
- Läs bruksanvisningen noggrant innan du använder verktyget.
◆Spara bruksanvisningen lättillgängligt.

Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

Tänk på arbetsmiljöns inverkan

Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.

Förvaras utom räckhåll för barn

Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget.

Sträck dig inte för mycket

Se till att du alltid har säkert fotfäste och balans.

Var uppmärksam

Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.

Använd rätt verktyg

Använd inte verktyg för ändamål de inte är avsedda för.

Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.

Kontrollera verktyget för skador

Kontrollera verktyget för skador innan du använder det. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar.

Förvara verktyg säkert

När verktyget inte används skall det samt batterierna förvaras på en torr plats utom räckhåll för barn.

Reparationer

Detta verktyg uppfyller gällande säkerhetskrav. Reparationer ska utföras av en auktoriserad Black & Decker serviceverkstad som använder originaldelar, annars kan användaren utsättas för stor fara.

Extra säkerhetsföreskrifter för batterier som inte är uppladdningsbara

◆Försök aldrig öppna batteriet.
◆Förvara inte batterier i utrymmen där temperaturen kan överstiga 40 °C.
♦När batterierna kasseras ska instruktionerna i kapitlet "Miljö" följas. Bränn ej batterierna.
◆Under extrema förhållanden kan batteriläckage uppstå. Om du upptäcker vätska från batterierna skall följande iakttagas:
- Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden.

Extra säkerhetsföreskrifter för lasrar

Varning! Laserstrålning.

Titta inte in i laserstrålen.

Betrakta inte laserstrålen direkt med optiska instrument.

Se laserns produktkarakteristik.

◆Denna laser uppfyller kraven för klass 2 enligt EN 60825-1:1994+A1+A2. Byt inte ut någon laserdiod mot en av annan typ. Om den skadas får lasern endast repareras av en auktoriserad reparatör.
◆Använd inte lasern för andra syften än att projicera laserlinjer.
- Om ögat utsätts för en klass 2 laserstråle är detta säkert i maximalt 0,25 sekunder. Ögonlockens reflexrörelser innebär normalt tillräckligt skydd. På avständ större än 1 m överensstämmer lasern med klass 1 och kan därför anses som helt säker.
◆Titta aldrig rakt in i laserstrålen, vare sig med eller utan avsikt.
◆Använd inga optiska hjälpmedel för att se laserstrålen.
◆Ställ inte upp verktyget så att laserstrålen kan komma att träffa någon person i ögonhöjd.
◆Låt inte barn komma i närheten av lasern.

Ytterligare säkerhetsanvisningar för metall- och eldetektorer

◆Använd inte detektorn till att söka växelström i oisolerade, skalade eller friliggande elledningar.
◆Använd inte detektorn i stället för en voltmeter.
♦Kom ihåg att detektorn inte alltid upptäcker alla rörledningar eller elledningar. Följande förhållanden kan orsaka missvisande resultat.

SVENSKA

• Lågt batteri
• Tjocka väggar där rör och ledningar har liten diameter.
• Mycket tjocka vägar
• Mycket djupt liggande ledningar eller rör
• Metalltäckta väggar
• Mycket fuktiga förhållanden
• Skärmade elledningar

◆Testa alltid detektorn på någon redan känd rör- eller elledning, innan du börjar använda den.

◆Kontakta vid tvivel en kvalificerad yrkesman.

Varning! Detektorn kan inte registrera ledningar i kretsar som är isolerade från elnätet, kablar som leder likström (DC) eller ledningar för telekommunikation eller datasystem.

Dolda ledningar (t.ex. vägglampor) registreras kanske inte om strömbrytaren är avstängd.

Varning! Redskapet kan inte registrera rör av något annat material än metall.

Detaljbeskrivning

1. Strömbrytare (laser)
2. Strömbrytare (regel-/metallsökare)
3. Lägesväljare
4. LED-indikatorer (regel-/metallsökare)
5. LED-indikator (eldetektor)
6. Insatshållare
7. Markerings-/upphängningsinsats
8. Nyckelhålsinsats
9. Distansinsats
10. Gipsplattepinne
11. Laseröppningar

Montering

Sätta i batteriet (fig. A)

• Tryck in läsknappen och avlägsna batterilocket (12) från verktyget.
  ◆Anslut batteriet till kontakten. Den större batteripolen ansluter till det mindre kontaktuttaget.
  ◆Sätt tillbaka locket så att det klickar fast.

Sätta i och ta ut insatser

Markerings-/upphängningsinsatsen (7) används för att göra en markering på den horisontella linjen eller för att hänga upp verktyget med gipsplattepinnen (10) som medföljer.

Nyckelhålsinsatsen (8) används för att hänga upp verktyget på andra sorters väggar med en skruv eller ett spik.

Distansinsatsen (9) används för att förlänga laserlinjen.

Montering

◆Sätt i insatsen i hållaren bakifrån på verktyget.
◆Rikta in insatsen mot spåren i insatshållaren (6).

◆Låt insatsen knäppa fast.

Avlägsnande

◆Tryck in kanterna på insatsen.
◆Dra ut insatsen ur hållaren.

Användning

Användning av lasern horisontellt (fig. B)

◆Placera verktyget tätt mot väggen som bilden visar.
◆Tryck strömbrytaren (1) uppåt för att starta verktyget.
◆Rör på verktyget som det behövs för att placera laserlinjerna rätt.
- Om det behövs hänger man upp verktyget på väggen med hjälp av en lämplig insats.

Obs! Laserlinjerna kommer bara att vara horisontella om verktyget hålls inom 5° från vertikalläge.

◆Tryck strömbrytaren (1) nedåt för att stänga av verktyget.

Använda distansinsatsen (fig. C)

Om du skulle behöva förlänga laserstrålen, använder du distansinsatsen (9) som bilden visar.

Obs! Spiksensorn kan inte användas samtidigt som distansinsatsen sitter i.

Om ljusförhållandena gör det svårt att se laserstrålen, kan du använda en av insatserna för att förstärka linjen.

Välja arbetsläge

◆Ställ in lägesväljaren (3) till läget "STUD" för att detektera träreglar.
◆Ställ in lägesväljaren (3) till läget "METAL" för att detektera metallreglar, rör osv.

Använda regelsökaren (fig. E)

Du kan använda den här funktionen för att söka efter träreglar och metallreglar genom gipsplattor upp till 18 mm tjocka.

◆Sätt i markeringsinsatsen (7)
◆Ställ in lägesväljaren (3) till önskat läge.
◆Placera verktyget tätt mot väggen som bilden visar.
◆Håll strömbrytaren (2) intryckt.

Den röda LED-indikatorn (4) lyser till och en ljudsignal hörs en gång medan verktyget kalibreras. Efter kalibreringen har avslutats:

◆Rör sakta lasern i horisontalled. Se till att inte luta eller lyfta verktyget.
♦Sakta ner, när den röda LED-indikatorn (4) lyser upp, fortsätt flytta verktyget tills ljudsignalen hörs och den översta gröna LED-indikatorn är på.

Detta läge anger föremålets ena kant.

◆Markera läget genom hålet i markeringsinsatsen (7).

◆Fortsätt att flytta verktyget tills LED-indikatorerna slocknar.

◆Fortsätt att hålla strömbrytaren (2) intryckt och flytta verktyget i motsatt riktning.

♦Sakta ner, när den röda LED-indikatorn (4) lyser upp, fortsätt flytta verktyget tills ljudsignalen hörs och den översta gröna LED-indikatorn är på.

Detta läge anger föremålets andra kant.

◆Markera läget genom hålet i markeringsinsatsen (7). Mitten på föremålet är mellan de två märkena.

Använda metallsökaren (fig. E)

Du kan använda den här funktionen för att söka efter metallrör genom gipsplattor upp till 18 mm tjocka.

◆Sätt i markeringsinsatsen (7)

◆Ställ in lägesväljaren (3) till läge 'METAL'.

◆Placera verktyget tätt mot väggen som bilden visar.

◆Håll strömbrytaren (2) intryckt.

Den röda LED-indikatorn (4) lyser till och en ljudsignal hörs en gång medan verktyget kalibreras. Efter kalibreringen har avslutats:

◆Håll apparaten med ena handen och lägg den andra handen på ytan nära området som ska undersökas.

- För verktyget sakta i jämna rörelser över ytan och börja från olika håll.

♦Sakta ner, när den röda LED-indikatorn (4) lyser upp, fortsätt flytta verktyget tills ljudsignalen hörs och den översta gröna LED-indikatorn är på.

Detta läge anger den plats där metallobjektet befinner sig.

◆När du har gått över arbetsytan bör du upprepa samma test för att bekräfta att apparaten fungerar.

Använda eldetektorfunktionen (fig. F)

Du kan använda den här funktionen för att söka efter strömförande ledningar genom gipsplattor upp till 38 mm tjocka. Funktionen arbetar kontinuerligt i alla lägen.

Varning! Testa detektorn på en känd växelströmskälla innan du använder den.

Se till att enheten inte är nära området som undersöks eller någon annan växelströmskälla. Statisk laddning kan störa detekteringen på båda sidor ledningen och därmed begränsa precisionen.

◆Håll strömbrytaren (2) intryckt.

Den röda LED-indikatorn (4) lyser till och en ljudsignal hörs en gång medan verktyget kalibreras. Efter kalibreringen har avslutats:

Håll apparaten med ena handen och lägg den andra handen på ytan nära området som ska undersökas.

◆För verktyget sakta i jämna rörelser över ytan och börja från olika håll.

När en växelströmskälla upptäcks, börjar den röda LED-indikatom (5) blinka.

◆När du har gått över arbetsytan bör du upprepa samma test för att bekräfta att apparaten fungerar.

Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor.

Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.

Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.

Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D –reparatör/representant som tar hand om den för vår räkning.

Närmaste auktoriserade Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter.

www.2helpU.com

Batteri

Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats.

◆Tag bort batteriet enligt beskrivningen ovan.
◆Placera batteriet i en lämplig förpackning så att kontakterna inte kan kortslutas.
- Lämna batteriet till den lokala återvinningsstationen.

Tekniska data
LZR210

Spänning V 9

Batteristorlek 6LR61

Driftstemperatur °C 0 - 40

Våglängd nm 630-675

Laserklass 2

Lasereffekt mW < 2,2

Vikt kg 0,45

CE-försäkran om överensstämmelse

LZR210

Black & Decker förklarar att dessa verktyg är konstruerade

i överensstämmelse med:

89/336/EEG, EN 61010, EN 60825

Kevin Hewitt

Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter.

Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackanddecker.se samt

www.2helpU.com

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden.

Garantin gäller inte för fel som beror på:

◆normalt slitage
◆felaktig användning eller skötsel
-att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse

Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad.

För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts.

För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden.

Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se
