GEBRUIKSAANWIJZING LZR210 BLACK & DECKER

Kevin Hewitt Direttore di Ricerca e Sviluppo Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2004 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: ◆ Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; ◆ Il prodotto non sia stato usato in modo improprio o scorretto; ◆ Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; ◆ Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all’indirizzo www.blackanddecker.it21 NEDERLANDS Gebruik volgens bestemming Dit Black & Decker instrument is ontwikkeld voor ondersteuning bij doehetzelf-toepassingen: het projecteren van laserlijnen en het lokaliseren van houten steunbalken, verborgen elektriciteitsbedrading (230 V wisselspanning) en metalen pijpleidingen in binnenmuren. Dit instrument is uitsluitend bedoeld voor consumentengebruik. Veiligheidsvoorschriften ◆ Waarschuwing! Bij het gebruik van batterijgevoede machines dienen ter bescherming tegen brandgevaar, vrijkomen van batterijvloeistof, letsel en materiële schade altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften. ◆ Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken. ◆ Bewaar deze instructies zorgvuldig! Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. Houd rekening met omgevingsinvloeden Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen. Houd kinderen uit de buurt Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine niet aanraken. Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming. Controleer de machine op beschadigingen Controleer de machine voor gebruik op schade. Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is. Berg de machine veilig op Berg de machine en batterijen na gebruik op in een droge ruimte, buiten het bereik van kinderen. Reparaties Deze machine voldoet aan de geldende veiligheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan. Aanvullende veiligheidsinstructies voor niet-oplaadbare batterijen ◆ Probeer nooit om batterijen te openen. ◆ Bewaar batterijen niet op plaatsen waar de temperatuur 40 °C kan overschrijden. ◆ Volg bij het afdanken van batterijen de instructies in de paragraaf “Milieu” op. Verbrand de batterijen niet. ◆ Onder extreme gebruikscondities kan er vloeistof uit de batterijen vrijkomen. Als u vloeistof op de batterijen opmerkt, gaat u als volgt te werk: - Verwijder met behulp van een doekje voorzichtig de vloeistof van de batterijen. Vermijd huidcontact. Aanvullende veiligheidsinstructies voor laserinstrumenten Waarschuwing! Laserstralen. Kijk niet in de laserstraal. Bekijk de laserstraal niet direct met optische instrumenten. Zie de productgegevens van de laser. ◆ Dit laserinstrument voldoet aan klasse 2 volgens EN 60825-1:1994+A1+A2. Vervang een laserdiode niet door een diode van een ander type. Laat een eventueel beschadigd laserinstrument door een erkende reparateur repareren. ◆ Gebruik het laserinstrument niet voor enige andere doeleinden dan het projecteren van laserlijnen. ◆ Blootstelling van het oog aan de straal van een klasse 2 laserinstrument gedurende maximaal 0,25 seconden wordt als veilig beschouwd. De reflexen van het ooglid zullen doorgaans voldoende bescherming bieden. Over afstanden van meer dan 1 m voldoet het laserinstrument aan klasse 1 en wordt aldus als volkomen veilig beschouwd. ◆ Kijk nooit direct en met opzet in de laserstraal. ◆ Gebruik geen optische hulpmiddelen om naar de laserstraal te kijken. ◆ Zorg bij het opstellen van het instrument dat de laserstraal een persoon niet op hoofdhoogte kan kruisen. ◆ Houd kinderen uit de buurt van het laserinstrument.22 NEDERLANDS Aanvullende veiligheidsinstructies voor leiding- en kabeldetectoren ◆ Gebruik het instrument niet om spanning in ongeïsoleerde of blootliggende bedrading op te sporen. ◆ Gebruik het instrument niet als een vervanging voor een spanningsmeter. ◆ Let er op dat het instrument niet altijd alle pijpleidingen en bedrading zal lokaliseren. De volgende omstandigheden kunnen onnauwkeurige resultaten opleveren: - Zwakke batterij - Dikke muren met dunne pijpleidingen of bedrading - Zeer dikke muren - Zeer diep liggende bedrading of pijpleidingen - Muren met daarop een laag metaal - Zeer vochtige omstandigheden - Afgeschermde kabels ◆ Test voor gebruik het instrument altijd op een pijpleiding of kabel waarvan u weet waar deze ligt. ◆ Neem in geval van twijfel contact op met een gekwalificeerde aannemer. Waarschuwing! Dit instrument localiseert geen bedrading van groepen waar geen netspanning op staat, kabels op gelijkstroom (DC) of bedrading die wordt gebruikt voor telecommunicatie of computersystemen. Verborgen elektriciteitsbedrading (bijvoorbeeld van muurverlichting) kan niet worden gelokaliseerd wanneer de schakelaar in de uit-stand staat. Waarschuwing! Dit instrument localiseert geen pijpleidingen van enig ander materiaal dan metaal. Onderdelen

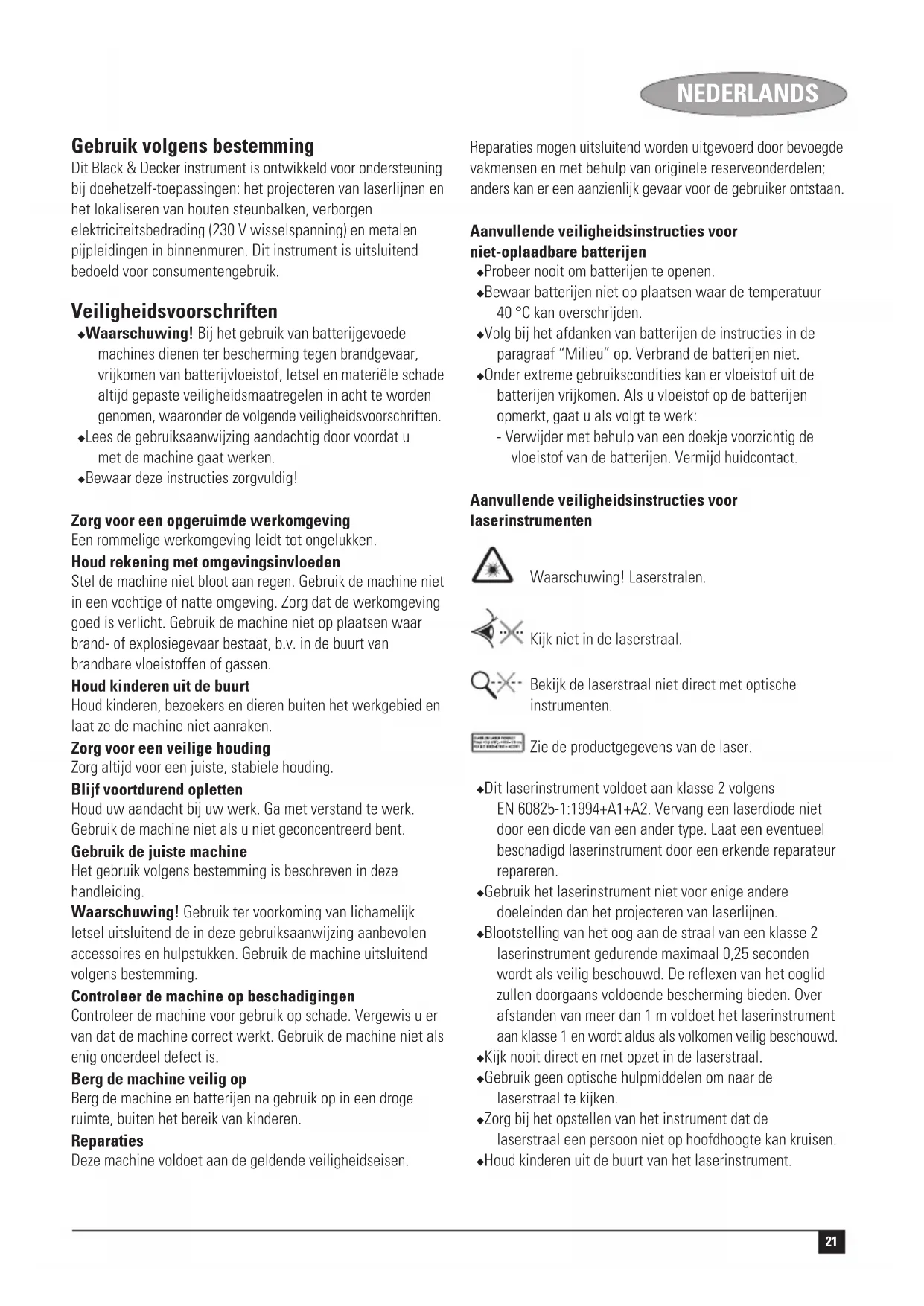

1. Aan/uit-schakelaar (laserinstrument)

2. Aan/uit-schakelaar (steunbalkzoeker hout/metaal)

3. Modusselectieschakelaar

4. LED-indicators (steunbalkzoeker hout/metaal)

5. LED-indicator (detectie wisselspanning)

Assemblage De batterij plaatsen (fig. A) ◆ Druk op de ontgrendelingsknop en verwijder de deksel van het batterijcompartiment (12) van het instrument. ◆ Sluit de batterij op de connector aan. De grotere batterijaansluiting wordt op de kleinere aansluiting van de connector aangesloten. ◆ Plaats de deksel weer terug en klik deze op de plaats. Inzetstukken aanbrengen en verwijderen Het markeer/ophanginzetstuk (7) wordt gebruikt om een markering op de waterpaslijn aan te brengen of om het instrument met behulp van de bijgeleverde gipsplatenpen (10) aan een gipsplaat op te hangen. Het spiegatinzetstuk (8) wordt gebruikt om het instrument met een schroef of een spijker op andere soorten muren op te hangen. Het afstandinzetstuk (9) wordt gebruikt om de laserlijn te verlengen. Montage ◆ Plaats het inzetstuk vanaf de achterzijde van het instrument in de houder. ◆ Lijn de inkepingen op het inzetstuk met de uitsparingen in de inzetstukhouder (6) uit. ◆ Klik het inzetstuk op zijn plaats. Verwijderen ◆ Houd de inkepingen op het inzetstuk ingedrukt. ◆ Druk het inzetstuk uit de houder. Gebruik Toepassing van de waterpasstelfunctie van het laserinstrument (fig. B) ◆ Plaats het instrument vlak tegen de muur zoals weergegeven. ◆ Druk om het instrument aan te zetten de aan/uit- schakelaar (1) in. ◆ Beweeg het instrument zover nodig om de laserlijnen correct te plaatsen. ◆ Hang indien nodig het instrument met behulp van het juiste inzetstuk aan de muur. Opmerking: de laserlijn zal alleen waterpas zijn als het instrument minder dan 5° van de verticale stand afwijkt. ◆ Druk om het instrument uit te zetten de aan/uit- schakelaar (1) naar beneden. Toepassing van het afstandinzetstuk (fig. C) Gebruik als u de laserlijn wilt verlengen het inzetstuk (9) zoals weergegeven. Opmerking: de steunbalksensor kan niet worden gebruikt als het afstandinzetstuk is geplaatst. De straal beter zichtbaar maken (fig. D) Als door de lichtomstandigheden de laserlijn moeilijk te zien is, kunt u met gebruikmaking van één van de inzetstukken de lijn duidelijker zichtbaar maken, zoals weergegeven. Selecteren van de functie ◆ Zet de modusselectieschakelaar (3) in de ‘STUD’-stand voor het lokaliseren van houten steunbalken.23 NEDERLANDS ◆ Zet de modusselectieschakelaar (3) in de ‘METAL’-stand voor het lokaliseren van matalen steunbalken, pijpen, etc. Toepassing van de steunbalkzoekfunctie (fig. E) U kunt deze functie gebruiken voor het opsporen van houten en metalen steunbalken in gipsplaten van maximaal 18 mm dik. ◆ Monteer het markeerinzetstuk (7). ◆ Zet de modusselectieschakelaar (3) in de gewenste stand. ◆ Plaats het instrument vlak tegen de muur zoals weergegeven. ◆ Houd de aan/uit-schakelaar (2) ingedrukt. De rode LED-indicator (4) gaat branden en het instrument geeft één piep tijdens het kalibreren. Nadat de kalibratie is afgerond: ◆ Schuif het instrument langzaam in horizontale richting. Zorg ervoor dat het instrument niet kantelt of wordt opgetild. ◆ Vertraag als de rode LED-indicator (4) gaat branden en schuif het instrument verder tot het instrument een piep geeft en de bovenste groene LED-indicator gaat branden. Dit geeft de positie van één kant van de steunbalk aan. ◆ Markeer deze positie via het gat in het markeerinzetstuk (7). ◆ Verschuif het instrument verder tot de LED-indicators uitgaan. ◆ Beweeg terwijl u de aan/uit-schakelaar (2) nog steeds ingedrukt houdt het instrument in tegengestelde richting. ◆ Vertraag als de rode LED-indicator (4) gaat branden en schuif het instrument verder tot het instrument een piep geeft en de bovenste groene LED-indicator gaat branden. Dit geeft de positie van de andere kant van de steunbalk aan. ◆ Markeer deze positie via het gat in het markeerinzetstuk (7). Het midden van de steunbalk ligt tussen de twee markeringen. Toepassing van de metaaldetectiefunctie (fig. E) U kunt deze functie gebruiken voor het opsporen van metalen pijpen in gipsplaten van maximaal 18 mm dik. ◆ Monteer het markeerinzetstuk (7). ◆ Zet de modusselectieschakelaar (3) in de ‘METAL’-stand. ◆ Plaats het instrument vlak tegen de muur zoals weergegeven. ◆ Houd de aan/uit-schakelaar (2) ingedrukt. De rode LED-indicator (4) gaat branden en het instrument geeft één piep tijdens het kalibreren. Nadat de kalibratie is afgerond: ◆ Terwijl u het instrument in de ene hand vasthoudt, plaats u uw andere hand tegen het oppervlak dicht in de buurt van het te scannen gebied. ◆ Beweeg het instrument langzaam en gelijkmatig over het oppervlak, in verschillende richtingen. ◆ Vertraag als de rode LED-indicator (4) gaat branden en schuif het instrument verder tot het instrument een piep geeft en de bovenste groene LED-indicator gaat branden. Dit geeft de positie van een metaal object aan. ◆ Herhaal na afloop de testprocedure om de werking van het instrument te controleren. Toepassing van de detectiefunctie (wisselspanning) (fig. F) U kunt deze functie gebruiken voor het opsporen van electriciteitsbedrading in gipsplaten van maximaal 38 mm dik. De functie werkt continu. Waarschuwing! Test de unit op een bekende spanningsbron voor gebruik. ◆ Houd het instrument niet in de buurt van het gebied dat u wilt gaan scannen of een andere spanningsbron. Statische lading kan detectie aan beide kanten van de bedrading belemmeren. Dit kan leiden tot onnauwkeurige resultaten. ◆ Houd de aan/uit-schakelaar (2) ingedrukt. De rode LED-indicator (4) gaat branden en het instrument geeft één piep tijdens het kalibreren. Nadat de kalibratie is afgerond: ◆ Terwijl u het instrument in de ene hand vasthoudt, plaats uw andere hand tegen het oppervlak dicht in de buurt van het te scannen gebied. ◆ Beweeg het instrument langzaam en gelijkmatig over het oppervlak, in verschillende richtingen. Wanneer een spanningsbron is gevonden, gaat de rode LED (5) knipperen. ◆ Herhaal na afloop de testprocedure om de werking van het instrument te controleren. Milieu Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid. Wanneer uw oude Black & Deckerproduct aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld. Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen. Inzamelpunten voor gescheiden inzameling van electrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn. Black & Decker biedt de mogelijkheid tot inzamelen en recyclen van afgedankte Black & Decker producten. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen.24 NEDERLANDS U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com Accu Versleten batterijen dienen op milieubewuste wijze te worden verwijderd: ◆ Verwijder de batterij zoals hierboven is beschreven. ◆ Plaats de accu in een geschikte verpakking, zodat de accucontacten niet kunnen worden kortgesloten. ◆ Breng de batterij naar een plaatselijk verwerkingscentrum voor klein chemisch afval. Technische gegevens LZR210 Spanning V 9 Batterijmaat 6LR61 Bedrijfstemperatuur °C 0 - 40 Golflengte nm 630-675 Laserklasse 2 Sterkte laser mW < 2,2 Gewicht kg 0,45 EG-verklaring van overeenstemming LZR210 Black & Decker verklaart dat deze machines in overeenstemming zijn met:

89/336/EEG, EN 61010, EN 60825

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2004 Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: ◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; ◆ Het product onoordeelkundig is gebruikt; ◆ Het product is beschadigd door invloeden van buitenaf of door een ongeval; ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl25 ESPAÑOL Uso previsto Esta herramienta Black & Decker ha sido diseñada para proyectar líneas láser como ayuda en aplicaciones de bricolaje y como ayuda para localizar estructuras de madera, cables con corriente que trabajen a tensión de red (230 V

Kreeg u de machine als cadeau?

deze machine uw eerste aankoop?

A.u.b. dit vakje aankruisen indien u geen informatie wenst te ontvangen.
