Produkttyp	Häftare (elektrisk håltagare)
Märke	Ibico
Modell	IbiMaster 250e
Mått (L × H × D)	457 mm × 216 mm × 406 mm
Vikt	15,2 kg
Strömförsörjning	230 V, 50 Hz
Håltagningskapacitet	20 ark 80 g/m² per cykel
Bindningskapacitet	425 ark eller 50 mm tjocklek
Max pappersformat	A4 (297 mm)
Håltagningsmarginal	11 mm (justerbar)
Rekommenderad bindningsdiameter	Upp till 25 mm (väljar guide), möjligt upp till 50 mm
Håltagningsmekanism	Elektrisk med knappen Punch
Bindningsmekanism	Manuell spak för öppning/stängning av ringar
Avkopplingsbara stansar	Ja (för A5-format)
Återställningsfunktion	Ja (knappen Reset vid pappersstopp)
Konfettilåda	Löstagbar låda som töms regelbundet
Rengöring	Koppla ur före rengöring; torka av utsidan med fuktig trasa
Avsedd användning	Endast inomhus
Säkerhet	Öppna inte enheten; risk för elektrisk stöt; använd inte utomhus
Garanti	1 år från inköpsdatum

Vanliga frågor - IbiMaster 250e IBICO

Hur stansar man med IbiMaster 250e?

Rikta in arken i stansöppningen (sidan som ska stansas), tryck sedan på knappen PUNCH (A). Maskinen stansar upp till 20 ark 80 g/m² per cykel. För omslag, stansa högst 2 åt gången.

Vad gör man vid pappersstopp?

Tryck på knappen RESET (A1), sedan på PUNCH (A) för att mata ut papperet. Upprepa vid behov med färre ark för att undvika överbelastning.

Hur binder man ett dokument med plastringar?

Placera bindningen på stödet (E), lyft bindningsspaken mot dig för att öppna ringarna. Först sätts det övre omslaget med framsidan nedåt, sedan sidorna med framsidan nedåt, och slutligen det nedre omslaget med framsidan uppåt. Tryck tillbaka spaken för att stänga ringarna.

Vad är maximal bindningskapacitet?

IbiMaster 250e kan binda upp till 425 ark 80 g/m², vilket motsvarar en maximal tjocklek på 50 mm.

Hur justerar man stansmarginalen?

Använd spaken på vänster sida av stansen för att ställa in marginaldjupet (avståndet från papperskanten till stanshålen) beroende på dokumentets tjocklek.

Kan jag stansa A5-format?

Ja. För att stansa A5, koppla bort en stans genom att dra uppåt på väljaren (D) som sitter ovanpå maskinen under locket. För att återansluta, tryck på väljaren.

Hur väljer man plastrings diameter?

Skjut diameterväljaren (på maskinen), placera dokumentet bakom den, släpp sedan väljaren. Den visar rekommenderad diameter. För över 25 mm kan bindningen nå upp till 50 mm enligt guiden.

Hur tömmer man konfettilådan?

Dra lådan (F) mot dig för att öppna, töm den, tryck sedan tillbaka den ordentligt. Gör detta regelbundet för att undvika pappersstopp.

Vilka är de viktiga säkerhetsåtgärderna?

Anslut inte enheten innan du läst instruktionerna. Använd inte med skadad sladd. Koppla ur innan förflyttning eller rengöring. Öppna inte höljet (risk för elektrisk stöt). Använd endast inomhus.

Vad gör man om enheten inte fungerar?

Kontrollera först att sladden är korrekt ansluten och att uttaget har ström. Om problemet kvarstår, kontakta auktoriserad Ibico service. Försök inte reparera själv.

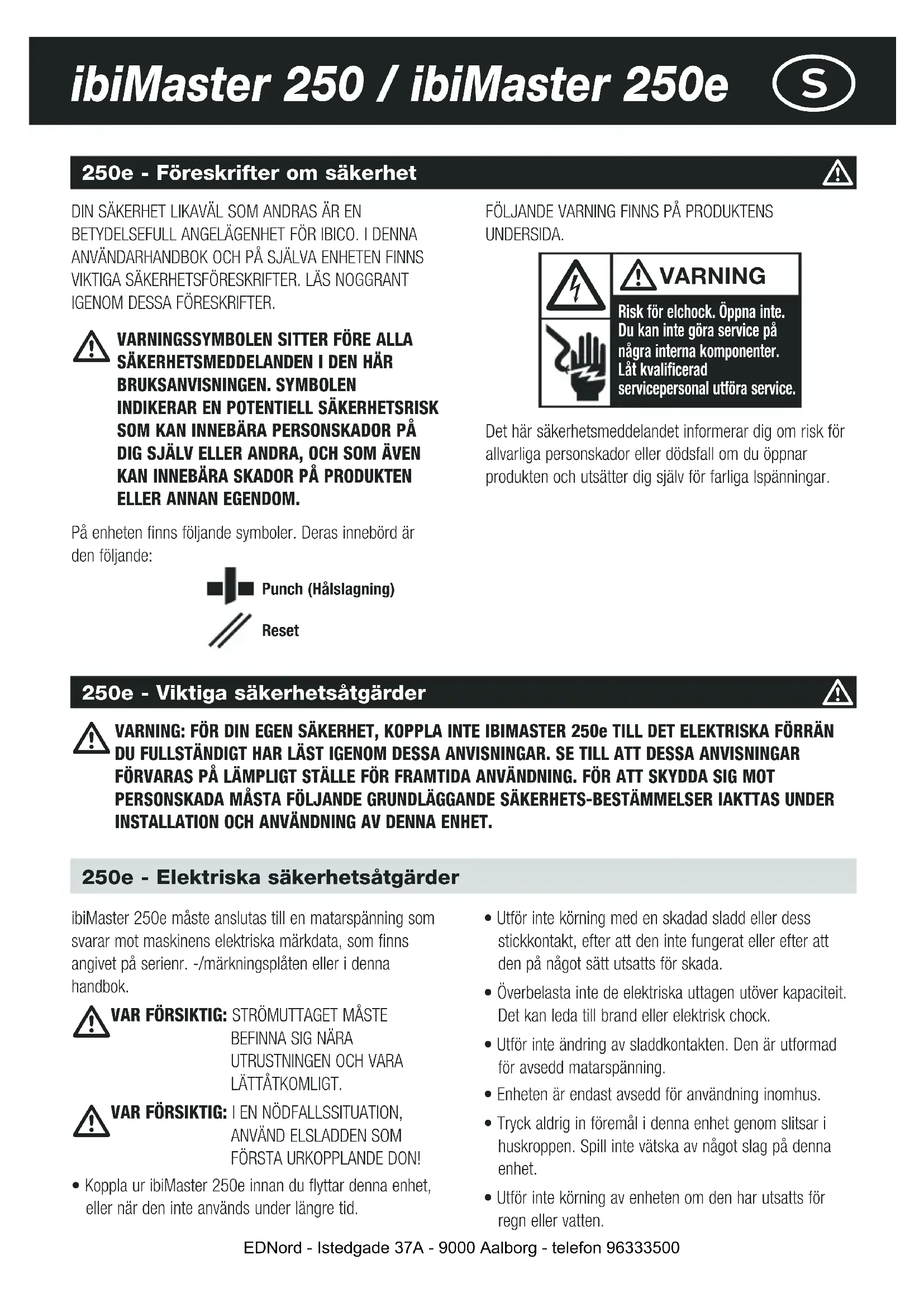

BRUKSANVISNING IbiMaster 250e IBICO

250e - Föreskrifter om säkerhet

DIN SÄKERHET LIKAVÄL SOM ANDRAS ÄR EN BETYDELSEFULL ANGELÄGENHET FÖR IBICO. I DENNA ANVÄNDARHANDBOK OCH PÅ SJÄLVA ENHETEN FINNS VIKTIGA SÄKERHETSFÖRESKRIFTER. LÄS NOGGRANT IGENOM DESSA FÖRESKRIFTER.

VARNINGSSYMBOLEN SITTER FÖRE ALLA SÄKERHETSMEDDELANDEN I DEN HÄR BRUKSANVISNINGEN. SYMBOLEN INDIKERAR EN POTENTIELL SÄKERHETSRISK SOM KAN INNEBÄRA PERSONSKADOR PÅ DIG SJÄLV ELLER ANDRA, OCH SOM ÄVEN KAN INNEBÄRA SKADOR PÅ PRODUKTEN ELLER ANNAN EGENDOM.

På enheten finns följande symboler. Deras innebörd är den följande:

Punch (Håslagning)

Reset

FÖLJANDE VARNING FINNS PÅ PRODUKTENS UNDERSIDA.

! WARNING

Risk för elchock. Öppna inte. Du kan inte göra service på några interna komponenter. Låt kvalificerad servicepersonal utföra service.

Det här säkerhetsmeddelandet informerar dig om risk för allvarliga personskador eller dödsfall om du öppnar produkten och utsätter dig själv för farliga lspänningar.

250e - Viktiga säkerhetsåtgärder

VARNING: FÖR DIN EGEN SÄKERHET, KOPPLA INTE IBIMASTER 250e TILL DET ELEKTRISKA FÖRRÄN DU FULLSTÄNDIGT HAR LÄST IGENOM DESSA ANVISNINGAR. SE TILL ATT DESSA ANVISNINGAR FÖRVARAS PÅ LÄMPLIGT STÄLLE FÖR FRAMTIDA ANVÄNDNING. FÖR ATT SKYDDA SIG MOT PERSONSKADA MÅSTA FÖLJANDE GRUNDLÄGGANDE SÄKERHETS-BESTÄMMELSER IAKTTAS UNDER INSTALLATION OCH ANVÄNDNING AV DENNA ENHET.

250e - Elektriska säkerhetsåtgärder

ibiMaster 250e måste anslutas till en matarspänning som svarar mot maskinens elektriska märkdata, som finns angivet på serienr. -/märkningsplåten eller i denna handbok.

VAR FÖRSIKTIG: STRÖMUTTAGET MÅSTE BEFINNA SIG NÄRA UTRUSTNINGEN OCH VARA LÄTTÄTKOMLIGT.

VAR FÖRSIKTIG: I EN NÖDFALLSSITUATION, ANVÄND ELSLADDEN SOM FÖRSTA URKOPPLANDE DON!

- Koppla ur ibiMaster 250e innan du flyttar denna enhet, eller när den inte används under längre tid.

• Utför inte körning med en skadad sladd eller dess stickkontakt, efter att den inte fungerat eller efter att den på något sätt utsatts för skada.
• Överbelasta inte de elektriska uttagen utöver kapaciteit. Det kan leda till brand eller elektrisk chock.
• Utför inte ändring av sladdkontakten. Den är utformad för avsedd matarspänning.
• Enheten är endast avsedd för användning inomhus.
• Tryck aldrig in föremål i denna enhet genom slitsar i huskroppen. Spill inte vätska av något slag på denna enhet.
• Utför inte körning av enheten om den har utsatts för regn eller vatten.

Allmänna säkerhetsåtgärder

• Använd ibiMaster endast för dess avsedda ändamål: att hålslå och binda papper och omslag i enlighet med de angivna specifikationerna.
• Placera inte någonting i maskinens håslagningsöpping med undantag för pappers - och omslagsmaterial.

• Placera enheten på en säker och stabil arbetsyta så att maskinen inte kan falla och eventuellt åsamka personskada eller skada på enheten.

• Följ alla varningsmeddelanden och anvisningar som finns utmärkta på enheten.

• Lyft upp maskinen underifrån, inte med ovandelen.
• Lyft inte maskinen med ovandelen eller med pappershållarträden.

250e - Rengöring

SE UPP: Dra ur kontakten till produkten innan du utför någon rengöring.

- Torka av maskinens utsida (endast utsidan) med en fuktig trasa. Använd inga rengöringsmedel eller lösningsmedel.

Följande anmärkningar gäller enbart för de enheter som är märkta 230 V, 50 Hz.

VAL AV HUVUDSLADD-SET (ENBART FÖR VÄXELSTRÖMS 230 V MASKINER)

Vid val av en lösgörbar ledningssladd för användning med ibiMaster 250e, iakttag alltid det följande:

Sladdsetet består av tre komponenter; anslutnings-/stickkontakt, sladd och apparatingång. Var och en av dessa komponenter måste uppfylla de europeiska bestämmelserna för godkänd säkerhet.

Följande elektriska mini-märkdata för det specifika sladdsetet har offentliggiorts för säkerhetsändamål.

Förberedande installation

250: För handtaget mot stansningsaxeln som återfinnes på maskinens högra sida (fig. 1). Kontrollera att handtaget är korrekt monterat. Handtaget ska inte ta i bordet när det förs framåt vid stansning.
2 Skruva fast handtaget med skruvmejsel så att det sitter säkert.
3 250e: Skjut ordentligt in elsladdens honände i det mottagande uttag som finns på maskinens baksida.

OBS: Se till att detta steg är utfört innan elsladdens hanände insätts i eluttaget.

4 Insätt elsladdens hanände i lämpligt eluttag.

ANVÄND EJ SLADDSET SOM INTE UPPFYLLER FÖLJANDE ELEKTRISKA MINIMIKRAV.

KONTAKT: 3 A, 250 V, 50/60 Hz, Klass 1,3 ledare, godkänd av europeisk säkerhetsmyndighet.

SLADDSET: Typ H05W-F3G0.75. Harmoniserad (HAR) ▶ Symbolerna “◀ indikerar ett sladdset som är godkänt enligt rätt europeisk standard (OBS: I stället för “HAR” kan det godkännandemärke vara påsatt som representeras av den europeiska säkerhetsmyndighet som godkände sladdsetet. Ett exempel pådetta är: “VDE ”

APPARATENS KONTAKTDON: 3 A, 250 volt, 50/60 Hz, godkänd europeisk säkerhet. Typ IEC 320. Sladdsetet får inte vara längre än 3 meter. Det får användas ett sladdset som uppvisar komponent med elektriska märkdata större än specificerade elektriska minimärkdata.

Inställning av pappersmått

1 Ställ in kantguiden att passa måttet på de papper som skall bindas (A4 - 21 ringar, 11" (amerikanskt brevpapper) - 19 ringar, 11 1/4 " (omslag till amerikanskt brevpapper) - 19 ringar) (fig. 1a/1b).

1 Öppna inbindningsguiden (fig. 1a/1b).
2 Placera dokument samt omslag på inbindningsguiden.

3 Lösgör inbindningsguiden och välj en lämplig spiral enligt guiden. Endast spiralstorlekar upp till 25 mm är beskrivna. ibiMaster kan binda upp till 425 sidor, eller 50 mm spiralstorlek. För bästa resultat använd alltid ibico's omslag tillsammans med ibico's färgmatchande spiraler.

Stansning

1 Bunta noggrannt ihop och för in arken samt omslagen som skall stansas längst in i maskinen öppning (fig. 2a/2b).
Se till att dokumentet ligger dikt mot kantguiden i maskinens öppning.
3 250: För att stansa hål, dra handtaget mot dig (A) (fig. 1a). För ned hela vägen, genom alla papper. Upp till 25 st 80 grams A4 papper kan stansas samtidig. För att undvika att mekanismen hänger upp sig och förslits i onödan stansa endast TVÅ plastomslag/transparenter i taget.
4 250e: För att stansa hål, tryck på PUNCH (A) (fig. 1b) knappen. Upp till 20 st 80 grams A4 papper kan stansas samtidig. För att undvika att mekanismen hänger upp sig och förslits I onödan stansa endast TVÅ plastomslag/transparenter I taget.

5 250e: On stansningsmekanismen fastnar/hakar upp sig, tryck på RESET (A1) (fig. 1b) knappen. Tryck därefter på PUNCH (A) (fig. 1b) knappen och ta bort dokumentet ur maskinens öppning (det kan ibland vara nödvändigt att repetera denna procedur flera gånger). För att fortsätta stansningen, upprepa steg 1 till 3 med en mindre mängd papper/omslag fr att undvika att mekanismen hakar upp sig igen.
6 Utdragbara stans knivar: Om du önskar att stansa A5, så kan en stanskniv frigöras från stansning genom att man drar upp avdelarspärren som finns under locket på toppen av maskinen (D) (fig. 1a/1b), när avdelaren är nere stansar den kniven åter igen.
7 Marginal inställning: Marginalen mellan de stansade hålen och papperskanten, kan justeras, beroende på dokumentets tjocklek. Justera handtaget, lokaliseras på den vänstra sidan på ibiMaster, antingen genom att dra ut den eller genom att trycka in den, enligt det önskade marginal avståndet.

Inbindning

1 Placera spiralen bakom de vertikala stöden med den öppnsbara sida mot dig (fig. 3).
2 Rotera inbindningshandtaget uppåt mot dig tills att spiralen har öppnat sig tillräckligt för att du skall kunna infoga dokumentet.
3 Trä på omslaget, framsidan nedåt, över spiralens pinnar. Trä därefter på dokumentsidorna med framsidan nedåt. Om du har ett stort antal sidor i ditt dokument kan proceduren behöva upprepas ett antal gånger. Avsluta med att sätta på baksidans omslag.

4 För handtaget från dig för att stänga spiralen.

5 Lyft upp och du har nu ett komplett inbundet dokument!

6 Så snart du blivit familjär med att använda ibiMaster kommer du att upptäcka många nya och spännande sätt att designa dina inbunda dokument.

Tömning av pappersavfallsbehållaren

1 Avfallsbehållaren bör tömmas regelbundet (F) (fig. 6). För att öppna, dra försiktigt ut lådan mot dig. Lådan åker automatiskt på plats då den sätts tillbaka.

Service

- Dra ur kontakten till enheten, och låt en auktoriserad ibico-servicerepresentant utföra de reparationer som behövs.

Specifikation

	ibico ibiMaster 250	ibico ibiMaster 250e
Dimensioner	457 mm x 216 mm x 406 mm	457 mm x 216 mm x 406 mm
Vikt	11,8 kg	15,2 kg
Stansningskapacitet	25 st 80 gm ^2 papper	20 st 80 gm ^2 papper
Inbindningskapacitet	425 st (50 mm)	425 st (50 mm)
Max pappersvidd	11,7" (297 mm A4)	11,7" (297 mm A4)
Borttagbar sprint	11	11

Garanti

Apparaten garanteras fungera i ett år från inköpsdatumet om den används normalt. GBC reparerar eller ersätter felaktiga apparater, efter egen bedömning, utan kostnad inom garantiperioden. Garantin utesluter fel som uppstått till följd av felaktig användning eller användning i andra syften än det som beskrivits. Bevis för inköpsdatum krävs.

Garantin gäller inte om apparaten har reparerats eller modifierats av personer som inte är auktoriserade av GBC. Det är vårt mål att garantera att våra produkter fungerar enligt de specifikationer som angivits. Denna garanti påverkar inte dina lagstadgade rättigheter.
