| Typ produktu | Vazačka (elektrická děrovačka) |
| Značka | Ibico |
| Model | IbiMaster 250e |
| Rozměry (D × V × H) | 457 mm × 216 mm × 406 mm |
| Hmotnost | 15,2 kg |
| Elektrické napájení | 230 V, 50 Hz |
| Kapacita děrování | 20 listů papíru 80 g/m² za cyklus |
| Kapacita vazby | 425 listů nebo tloušťka 50 mm |
| Maximální formát papíru | A4 (297 mm) |
| Okraj děrování | 11 mm (nastavitelný) |
| Doporučený průměr vazby | Až 25 mm (vodicí volič), možné až 50 mm |
| Mechanismus děrování | Elektrický s tlačítkem Punch |
| Mechanismus vazby | Ruční páka pro otevírání/zavírání kroužků |
| Vyřaditelné děrovače | Ano (pro formát A5) |
| Funkce Reset | Ano (tlačítko Reset při zaseknutí) |
| Nádoba na konfety | Vysouvací zásuvka, pravidelně vyprazdňovat |
| Čištění | Před čištěním odpojte; vnější části otřete vlhkým hadříkem |
| Určené použití | Pouze do interiéru |
| Bezpečnost | Neotevírejte zařízení; riziko úrazu elektrickým proudem; nepoužívejte venku |
| Záruka | 1 rok od data nákupu |
Často kladené otázky - IbiMaster 250e IBICO
Dotazy uživatelů ohledně IbiMaster 250e IBICO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vazač ve formátu PDF zdarma! Najděte svůj návod IbiMaster 250e - IBICO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IbiMaster 250e značky IBICO.
NÁVOD K OBSLUZE IbiMaster 250e IBICO

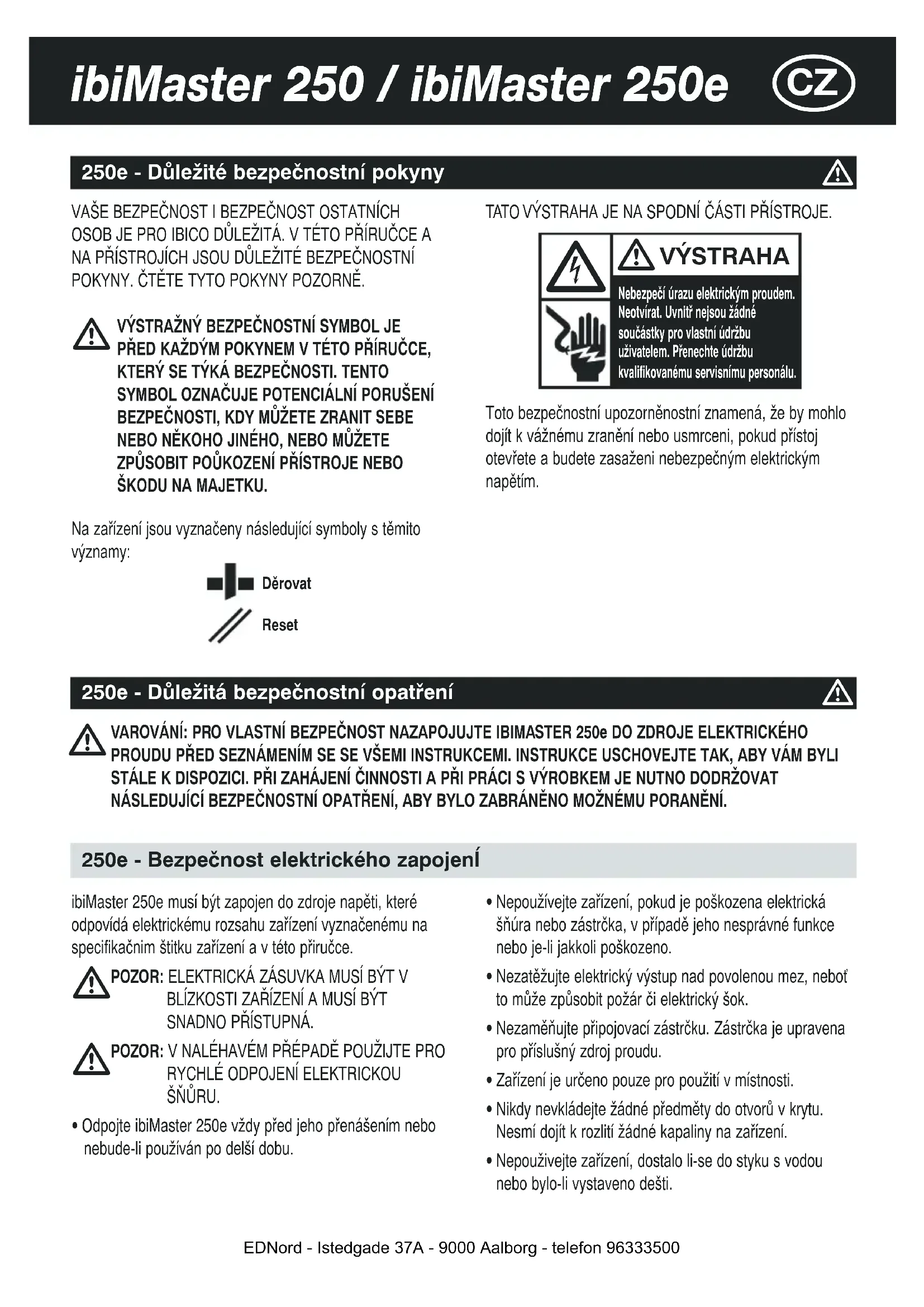

250e - Důležité bezpečnostní pokyny
VAŠE BEZPEČNOST I BEZPEČNOST OSTATNÍCH OSOB JE PRO IBICO DŮLEŽITÁ. V TÉTO PŘÍRUČCE A NA PŘÍSTROJÍCH JSOU DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY. ČTĚTE TYTO POKYNY POZORNĚ.
VÝSTRAŽNÝ BEZPEČNOSTNÍ SYMBOL JE PŘED KAŽDÝM POKYNEM V TÉTO PŘÍRUČCE, KTERÝ SE TÝKÁ BEZPEČNOSTI. TENTO SYMBOL OZNAČUJE POTENCIÁLNÍ PORUŠENÍ BEZPEČNOSTI, KDY MŮŽETE ZRANIT SEBE NEBO NĚKOHO JINÉHO, NEBO MŮŽETE ZPŮSOBIT POŮKOZENÍ PŘÍSTROJE NEBO ŠKODU NA MAJETKU.
Na zařízení jsou vyznačeny následující symboly s těmito významy:
Děrovat
Reset
TATO VÝSTRAHA JE NA SPODNÍ ČÁSTI PŘÍSTROJE.
! VÝSTRAHA
Nebezpečí úrazu elektrickým proudem. Neotvirat. Uvnitř nejsou žádné součástky pro vlastní údržbu uživatelem. Přenechte údržbu kvalifikovanému servisnímu personálu.
Toto bezpečnostní upozorněnostní znamená, že by mohlo dojít k vážnému zranění nebo usmrceni, pokud přístoj otevřete a budete zasažení nebezpečným elektrickým napětím.
250e - Důležitá bezpečnostní opatření
VAROVÁNÍ: PRO VLASTNÍ BEZPEČNOST NAZAPOJUJTE IBIMASTER 250e DO ZDROJE ELEKTRICKÉHO PROUDU PŘED SEZNÁMENÍM SE SE VŠEMI INSTRUKCEMI. INSTRUKCE USCHOVEJTE TAK, ABY VÁM BYLI STÁLE K DISPOZICI. PŘI ZAHÁJENÍ ČINNOSTI A PŘI PRÁCI S VÝROBKEM JE NUTNO DODRŽOVAT NÁSLEDUJÍCÍ BEZPEČNOSTNÍ OPATŘENÍ, ABY BYLO ZABRÁNĚNO MOŽNÉMU PORANĚNÍ.
250e - Bezpečnost elektrického zapojení
ibiMaster 250e musí být zapojen do zdroje napěti, které odpovídá elektrickému rozsahu zařízení vyznačenému na specifikačnim štitku zařízení a v této přiručce.
POZOR: ELEKTRICKÁ ZÁSUVKA MUSÍ BÝT V BLÍZKOSTI ZAŘÍZENÍ A MUSÍ BÝT SNADNO PŘÍSTUPNÁ.
POZOR: V NALÉHAVÉM PRÉPADĚ POUŽIJTE PRO RYCHLÉ ODPOJENÍ ELEKTRICKOU ŠNŮRU.
- Odpojte ibiMaster 250e vždy před jeho prénášením nebo nebude-li používán po delší dobu.
- Nepoužívejte zařízení, pokud je poškozena elektrická šňúra nebo zástrčka, v případě jeho nesprávné funkce nebo je-li jakkoli poškozeno.
- Nezatežujte elektrický výstup nad povolenou mez, neboť to může způsobit požár či elektrický šok.
- Nezaměňujte připojovací zástrčku. Zástrčka je upravena pro příslušný zdroj proudu.
- Zařízení je určeno pouze pro použití v místnosti.
- Nikdy nevkládejte žádné předměty do otvorů v krytu. Nesmí dojít k rozlití žádné kapaliny na zařízení.
- Nepouživejte zařízení, dostalo li-se do styku s vodou nebo bylo-li vystaveno dešti.
Obecná bezpečnostní opatření
- ibiMaster používejte pouze pro jeho určený účel, to znamená pouze pro děrování a vázání papíru podle uvedených pokynů.
- Do děrovacího otvoru zařizení nevkládejte nic jiného než papír nebo svazek papírů.
-
Umístěte zařízení na bezpečné a pevné pracovní místo, aby bylo zabráněno jeho pádu, který může způsobit poranění a poškození zařízení.
-
Dodržujte všechna upozornění a všechny instrukce uvedené na zařizení.
- Při zdvihání zařizení je uchopte za spodni část, nikoli za jeho kryt.
- Při zdvihání, zařízení nedržte za jeho kryt ani za drátový držák papíru.
250e - Čištění
POZOR: Před čištěním odpojte přístroj od zdroje napětí.
- Otřete vnější části přístroje pouze vlhkým hadrem. Nepoužívejte čisticí prostředky ani ředidla.
Následující poznámky se týkají pouze typu na 230 V a 50Hz. VÝBĚR SESTAVY HLAVNÍHO KABELU (POUZE ZAŘÍZENÍ NA 230V AC)
Při výběru odpojovatelné sestavy kabelu pro ibiMaster 250e se řídte následujícím:
Hlavní kabel se sestává ze tří složek: připojovací zástrčka, materiál kabelu a vstup pro zařízení. Každá složka musí splňovat bezpečnostní požadavky stanovené pro Evropu.
Následující minimální elektrické parametry pro specifickou sestavu kabelu jsou uvedeny z bezpečnostních důvodů.
Začínáme pracovat
250: Nasad'te ruční páku k prosekávání na hřídel prosekávacího zařízení a to na pravé straně stroje (fig. 1). Zkontrolujte, zda ruční páka k prosekávání je nasazena ve správné poloze. Při stlačení do nejnižší spodní polohy nesmí se dotýkat stolu na kterém je přístroj umístěn.
2 Zajistěte ruční páku k prosekávání šroubem.
250e: Pevně zasuňte zásuvku elektrického kabelu do zásuvky pro elektrický kabel umístěné na zadní části zařízení.
POZOR: Tento krok je nutno učinit před zasunutím zástrčky elektrického kabelu do elwktrické zásuvky.
2 Zasuňte zástrčku elektrického kabelu do příslušné elektrické zásuvky.
NEPOUŽÍVEJTE SESTAVU KABELU, KTERÁ NESPLŇUJE TYTO MINIMÁLNÍ ELEKTRICKÉ PARAMETRY.
ZÁSTRČKA: 3 A, 250 V, 50/60 Hz, vodič třidy 1,3, schváleno Evropskou bezpečnostní agenturou.
MATERIÁL KABELU: Typ H05VV-F3G0,75, harmonizovaný (HAR). Symboly „” označují materiál kabelu splňující požadavky příslušné evropské normy (POZN. „HAR “ Ize nahradit schvalovací značkou Evropské bexpečnostni agentury, která schválila materiál kabelu. Jako přiklad Ize uvést „VDE ”.
KONEKTOR ZAŘÍZENÍ: 3 A, 250 V, 50/60 Hz, schváleno podle evropské normy. Typ IEC 320. Délka kabel nemá přesáhnout 3 metry. Lze nahradit kabelem, jehož elektrické parametry jednotlivých složek přesahuji minimálni uvedené hodnoty.
Určení šíře prosekávané strany papíru
1 Nastavte postranní vodítko podle velikosti šíře prosekávané strany listů papíru, který chcete vázat (11" - pro velikost listu s 19 kroužky, 11 1/4" pro větší velikost prezentační obálky s 19 kroužky, A4 - pro velikost s 21 kroužky) (fig. 1a/1b).
Určení velikosti plastického kroužkového hřbetu
1 Použijte zařízení k měření tloušt'ky vázaného dokumentu (fig. 1a/1b).
2 Vložte kompletní dokument včetně prezentačních obálek.
3 Uvolněte toto zařízení a odečtěte potřebnou velikost průměru plastického kroužkového hřbetu na stupnici měřidla. Lze tak odměřit velikost průměru plastického kroužkového hřbetu do 25 mm včetně. Vaším přístrojem ibiMaster můžete vázat dokumenty až do díly 425 listů s velikostí plastického kroužkového hřbetu 50 mm. K dosažení vysoké úrovně prezentovaných dokumentů používejte vždy kvalitní prezentační obálky ibico barevně sladěné s barvou plastických kroužkových hřbetů ibico.
Prosekávání
1 Vyrovnejte listy papíru neb prezentační obálky a stranou, kde má být dokument svázán, vložte přiměřený počet listů pro prosekávání štěrbiny (fig. 2a/2b).
2 Vložené listy znovu srovnejte tak, aby doléhaly na postranní vodítko a současně dosedly na dno prosekávací štěrbiny.
3 250: Vlastní prosekávání aktivujete stlačením ruční páky k prosekávání směrem k sobě (A) (fig. 1a). Stlačte ji zcela dolů tak, aby všechny listy papíru byly proseknuty. ibiMaster prosekává naráz až 25 listů papíru 80 g/m². Prosekávajte vždy jen DVĚ transparentní presentační obálky (PVC) a to k zamezení ucpávky prosekávacího zařízení.
4 250e: Vlastní prosekávání aktivujete stlačením tlačitka prosekávání "PUNCH" (A) (fig. 1b). ibiMaster prosekává naráz až 20 listů papiru 80 g/m². Prosekávejte vždy jen DVĚ transparentni presentační obálky (PVC) a to k zamezení ucpávky prosekávacího zařizení.
5 250e: Pokud přece jen k ucpávce došlo, stiskněte tlačítko "RESET"(A1) (fig. 1b). Poté stiskněte tlačítko prosekávání "PUNCH" (A) (fig. 1b) a vyjměte listy papíru nebo presentační obálky z prosekávací štěrbiny. (Je možné, že k vyjmutí listů papíru budete muset stisknout tlačítko prosekávání několikrát.) Pokud by v zápětí došlo opět k ucpávce, musite předcházející kroky opakovat s menším počtem listů papíru.
6 Výsuvné děrovací raznice: Pokud chcete děrovat A5, je možné vysunout raznici z děrovače tak, že vytáhnete směrem nahoru kolík voliče umístěný pod víkem nahoře na stroji (D) (fig. 1a/1b); když je volič dole, zapadne děrovací raznice znovu na místo.
7 Seřízení okraje: Šířku okraje mezi proraženými otvory a hranou papíru je možné seřidit v závislosti na tlouštce dokumentu. Nastavte páku umístěnou na levém boku ibiMaster tak, že ji vytáhnete ven nebo zatlačíte dovnitř podle požadované šířky okraje.
Vázání
1 Plastický kroužkový hřbet položte za vázací kolík a to tak, aby jeho otevírací strana směřovala k Vám (fig. 3).
2 Pomalým pohybem vázací páky směrem k sobě otevřete plastický kroužkový hřbet tak, abyste mohli svazovaný materiál pohodlně navléct do kroužků plastického kroužkového hřbetu.
3 Nyní navlečte přední prezentační obálku, a totitulní stranou směřující dolů, na otevřené kroužky. Následuje navlečení oostatních stránek dokumentu, opět přední stranou dolů. Nakonec umístěte i zadní prezentační obálku titulní stranou nahoru.
4 Pohybem vázací páky směrem od Vás uzavřete plastický kroužkový hřbet.
5 Vyjměte svázaný dokument z vázacích kolíků směrem nahoru. Váš presentační dokument je hotov.
6 Jakmile se seznámíte s obluhou Vašeho přístroje ibiMaster, poznáte, že design přístroje umožňuje provádět prosekávání i vázání současně. To podstatně zvýší celkový výkon vázání.
Odstranění odpadu po prosekávání
1 Vyprázdněte po určité době prosekávání nádobku na vznikající odpad (F) (fig. 6). Nádobku vytáhněte mírným tahem k sobě. Když ji po vyprázdnění zatlačíte zpět, dostane se do své původní polohy.
Údržba
- Kontaktujte autorizovaný servis ibico.
Specifikace
| ibico ibiMaster 250 | ibico ibiMaster 250e | |
| Rozměry | 457 mm x 216 mm x 406 mm | 457 mm x 216 mm x 406 mm |
| Hmotnost | 11,8 kg | 15,2 kg |
| Kapacita prosekávání | 25 listů papíru 80 g/m2 | 20 listů papíru 80 g/m2 |
| Kapacita vázání | 425 listů (50 mm) | 425 listů (50 mm) |
| Max. šířka listu papíru | 11,7" (297 mm A4) | 11,7" (297 mm A4) |
| Rozpojitelné kolíky | 11 | 11 |
Záruka
Provoz tohoto stroje je, za předpokladu obvyklého způsobu používání, zaručen po dobu jednoho roku od data zakoupení. V průběhu záruční doby bude společnost GBC bezplatně provádět opravy stroje nebo podle vlastního uvážení rozhodne o výměně vadného stroje. Tato záruka se nevztahuje na závady způsobené nesprávným zacházením nebo používáním knevhodným účelům. Bude požadováno předložení doklad o
datu zakoupení. Opravy nebo úpravy provedené osobami, které k tomu nebyly GBC oprávněny, budou mít za následek ztrátu platnosti záruky. Naším cílem je, aby byla zajištěna funkce našich výrobků v souladu s uvedenými specifikacemi. Tato záruka neovlivňuje zákonná práva, která pro spotřebitele vyplývají z příslušné národní legislativy upravující podmínky prodeje zboží.
