| Typ produktu | Oprawiarka (elektryczna dziurkarka do dokumentów) |
| Marka | Ibico |
| Model | IbiMaster 250e |
| Wymiary (S × W × G) | 457 mm × 216 mm × 406 mm |
| Waga | 15,2 kg |
| Zasilanie elektryczne | 230 V, 50 Hz |
| Wydajność dziurkowania | 20 arkuszy papieru 80 g/m² na cykl |
| Pojemność oprawy | 425 arkuszy lub 50 mm grubości |
| Maksymalny format papieru | A4 (297 mm) |
| Margines dziurkowania | 11 mm (regulowany) |
| Zalecana średnica oprawy | Do 25 mm (wskaźnik wyboru), możliwe do 50 mm |
| Mechanizm dziurkowania | Elektryczny z przyciskiem Punch |
| Mechanizm oprawy | Ręczna dźwignia do otwierania/zamykania pierścieni |
| Wyłączane stemple | Tak (dla formatu A5) |
| Funkcja Reset | Tak (przycisk Reset w przypadku zacięcia) |
| Pojemnik na ścinki | Wysuwana szuflada do regularnego opróżniania |
| Czyszczenie | Odłączyć przed czyszczeniem; wytrzeć zewnętrzną powierzchnię wilgotną ściereczką |
| Przeznaczenie | Tylko do użytku wewnątrz pomieszczeń |
| Bezpieczeństwo | Nie otwierać urządzenia; ryzyko porażenia prądem; nie używać na zewnątrz |
| Gwarancja | 1 rok od daty zakupu |
Często zadawane pytania - IbiMaster 250e IBICO
Pytania użytkowników dotyczące IbiMaster 250e IBICO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Bindownica w formacie PDF za darmo! Znajdź swoją instrukcję IbiMaster 250e - IBICO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. IbiMaster 250e marki IBICO.
INSTRUKCJA OBSŁUGI IbiMaster 250e IBICO

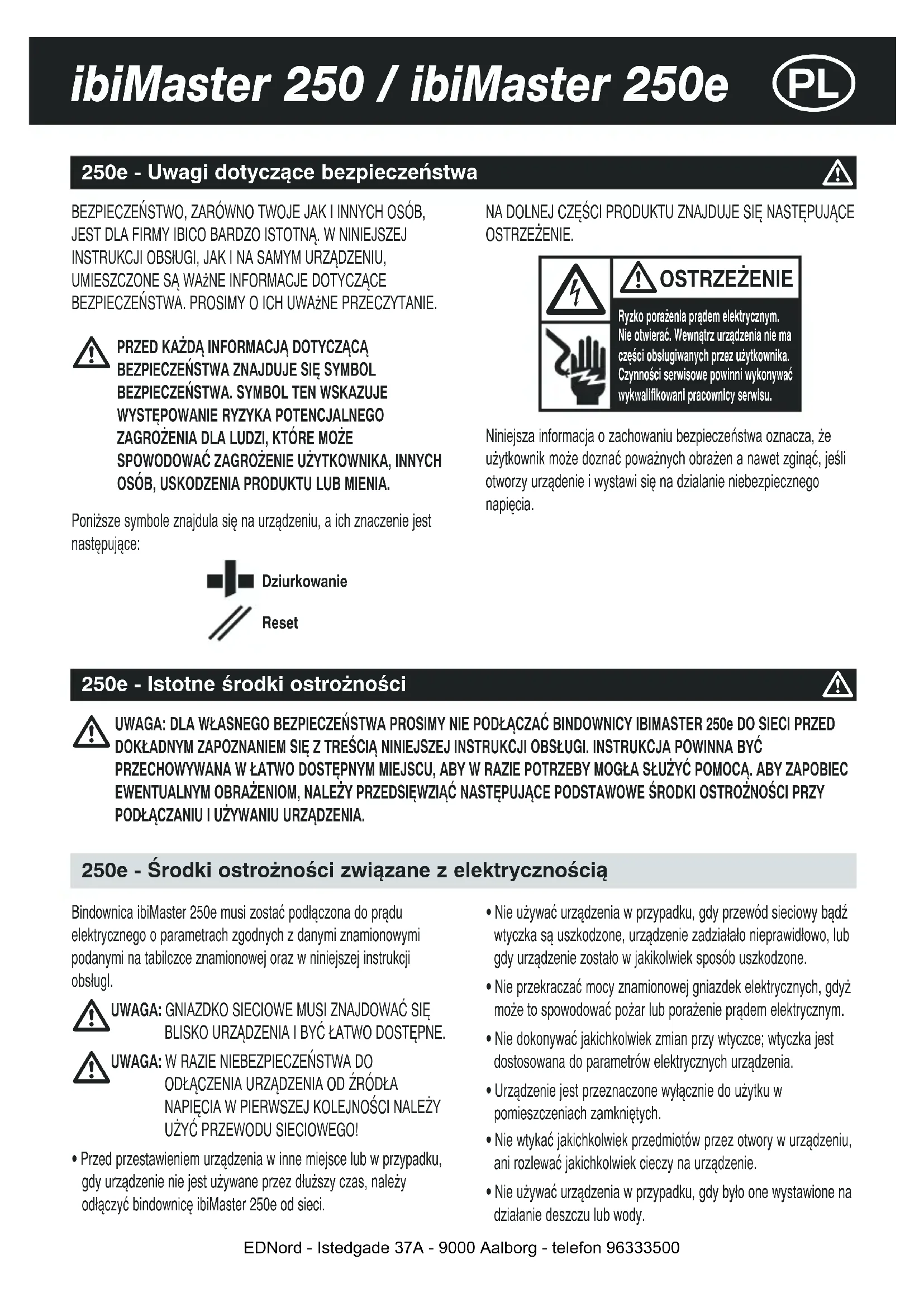

250e - Uwagi dotyczące bezpieczeństwa
BEZPIECZEŃSTWO, ZARÓWNO TWOJE JAK I INNYCH OSÓB, JEST DLA FIRMY IBICO BARDZO ISTOTNĄ. W NINIEJSZEJ INSTRUKCJI OBSIUGI, JAK I NA SAMYM URZĄDZENIU, UMIESZCZONE SĄ WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA. PROSIMY O ICH UWAŻNE PRZECZYTANIE.
PRZED KAŻDA INFORMACJA DOTYCZĄCĄ BEZPIECZEŃSTWA ZNAJDUJE SIĘ SYMBOL BEZPIECZEŃSTWA. SYMBOL TEN WSKAZUJE WYSTĘPOWANIE RYZYKA POTENCJALNEGO ZAGROŻENIA DLA LUDZI, KTÓRE MOŻE SPOWODOWAĆ ZAGROŻENIE UŻYTKOWNIKA, INNYCH OSÓB, USKODZENIA PRODUKTU LUB MIENIA.
Poniższe symbole znajdula się na urządzeniu, a ich znaczenie jest następujące:
Dziurkowanie
Reset
NA DOLNEJ CZĘŚCI PRODUKTU ZNAJDUJE SIĘ NASTĘPUJĄCE OSTRZEŻENIE.
Ryzko porażenia prądem elektrycznym. Nie otwierać. Wewnątrz urządzenia nie ma części obstugiwanych przez użytkownika. Czynności serwisowe powinni wykonywać wykwalifikowani pracownicy serwisu.
Niniejsza informacja o zachowaniu bezpieczeństwa oznacza, że użytkownik może doznać poważnych obrażen a nawet zginąć, jeśli otworzy urządzenie i wystawi się na działanie niebezpiecznego napięcia.
250e - Istotne środki ostrożności
UWAGA: DLA WŁASNEGO BEZPIECZEŃSTWA PROSIMY NIE PODŁĄCZAĆ BINDOWNICY IBIMASTER 250e DO SIECI PRZED DOKŁADNYM ZAPOZNANIEM SIĘ Z TREŚCIĄ NINIEJSZEJ INSTRUKCJI OBSŁUGI. INSTRUKCJA POWINNA BYĆ PRZECHOWYWANA W ŁATWO DOSTĘPNYM MIEJSCU, ABY W RAZIE POTRZEBY MOGŁA SŁUŻYĆ POMOCĄ. ABY ZAPOBIEC EWENTUALNYM OBRAŻENIOM, NALEŻY PRZEDSIĘWZIAĆ NASTĘPUJĄCE PODSTAWOWE ŚRODKI OSTROŻNOŚCI PRZY PODŁĄCZANIU I UŻYWANIU URZĄDZENIA.
250e - Środki ostrożności związane z elektrycznością
Bindownica ibiMaster 250e musi zostać podłączona do prądu elektrycznego o parametrach zgodnych z danymi znamionowymi podanymi na tabilczce znamionowej oraz w niniejszej instrukcji obsługł.
UWAGA: GNIAZDKO SIECIOWE MUSI ZNAJDOWAĆ SIĘ BLISKO URZĄDZENIA I BYĆ ŁATWO DOSTĘPNE.
UWAGA: W RAZIE NIEBEZPIECZEŃSTWA DO ODŁĄCZENIA URZĄDZENIA OD ŻRÓDŁA NAPIĘCIA W PIERWSZEJ KOLEJNOŚCI NALEŻY UŻYĆ PRZEWODU SIECIOWEGO!
- Przed przestawieniem urządzenia w inne miejsce lub w przypadku, gdy urządzenie nie jest używane przez dłuższy czas, należy odłączyć bindownicę ibiMaster 250e od sieci.
- Nie używać urządzenia w przypadku, gdy przewód sieciowy bądź wtyczka są uszkodzone, urządzenie zadziałało nieprawidłowo, lub gdy urządzenie zostało w jakikolwiek sposób uszkodzone.
- Nie przekraczać mocy znamionowej gniazdek elektrycznych, gdyż może to spowodować pożar lub porażenie prądem elektrycznym.
- Nie dokonywać jakichkolwiek zmian przy wtyczce; wtyczka jest dostosowana do parametrów elektrycznych urządzenia.
- Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach zamkniętych.
- Nie wtykać jakichkolwiek przedmiotów przez otwory w urządzeniu, ani rozlewać jakichkolwiek cieczy na urządzenie.
- Nie używać urządzenia w przypadku, gdy było one wystawione na działanie deszczu lub wody.
Ogólne środki ostrożności
- Bindownicy ibiMaster należy użwać jedynie zgodnie z jej przeznaczeniem, tj. do dziurkowania i oprawiania papieru i okładek, z uwzględnienem podanych parametrów technicznych.
- W szczelinie perforacyjnej urządzenia nie należy umieszczać niczego poza papierem i okładkami.
-
Urządzenie należy ustawić w bezpiecznym, stabilnym miejscu, tak, aby nie mogło spaść i spowodować obrażeń u personelu bądź uszkodzenia bindownicy.
-
Przy obsłudze urządzenia należy działać zgodnie ze wszelkimi ostrzeżeniami i instrukcjami umieszczonymi na urządzeniu.
- Przy podnoszeniu urządzenie należy trzymać od spodu, nie za pokrywę.
- Urządzenia nie należy podnosić trzymając za pokrywę czy wspornik papieru.
250e - Czyszczenie urządzenia
UWAGA: Przed czyszczeniem odłączyć produkt od zasilania.
- Wolno czyścić tylko elementy zewnętrzne, przecierając je wilgotną ściereczką. Nie wolno używać detergentów lub rozpuszczalników.
Poniższe uwagi dotyczą urządzeń zasilanych napięciem 230 V \~, 50 Hz.
DOBOR GŁÓWNEGO PRZEWODU POŁĄCZENIOWEGO (DOTYCZY WYŁĄCZNIE URZĄDZEŃ NA 230 V\~)
Przy doborze odłączalnego przewodu połączeniowego dla bindownicy ibiMaster 250e należy wziąć pod uwagę następujące czynniki:
Przewód połączeniowy składa się z następujących trzech części: wtyczki sieciowej, kabla oraz wtyczki urządzeniowej. Każda z tych części musi spełniać europejskie wymogi bezpieczeństwa.
Następujące minimalne elektryczne dane znamionowe dla konkretnych przewodów połączenlowych zostały opublikowane dla zapewnienia bezpieczeństwa użytkowników.
Uruchomienie
250: Założyć rączkę na wałek dziurkarki ulokowany z prawej strony maszyny (fig. 1). Upewnić się, że rączka znajduje się we właściwej pozycji. Przy pociąganiu rączki w celu dziurkowania, nie powinna ona uderzać o stół.
2 Zamocować rączkę za pomocą śrubokręta.
3 250e: Mocno wcisnąć żeńską końcówkę przewodu sieciowego w gnlazdko dla przewodu sieciowego znajdujące się na tylnej ściance urządzenia.
UWAGA: Przed wetknięciem męskiej końcówki przewodu sieciowego do sieci należy się upewnić, że czynność opisana w punkcie 3. została zakończona.
4 Wetknąć męską końcówkę przewodu sieciowego do gniazdka sieciowego o odpowiednich parametrach elektrycznych.
NIE UŻYWAĆ PRZEWODÓW POŁĄCZENIOWYCH, KTÓRE NIE SPEŁNIAJĄ PONIZSZYCH MINIMALNYCH WYMOGÓW ELEKTRYCZNYCH.
WTYCZKA SIECIOWA: 3 A, 250 V, 50/60 Hz, przewodnik klasy 1,3, zatwierdzona przez europejskie instytucje normalizacyjne.
KABEL: Typ H05W-F3G0.75, normy spójne (HAR). Symbole „◀ ▷” oznaczają kabel zatwierdzony odośną europejską normą (UWAGA: zamiast „HAR” może się pojawić symbol danej europejskiej instytucji normalizacyjnej, która przewód zatwierdziła, np. „VDE”. ▷
WTYCZKA URZĄDZENIOWA: 3 A, 250 V, 50/60 Hz, zatwierdzona przez europejskie instytucje normalizacyjne, typ IEC 320. Długość przewódu połączeniowego nie może przekraczać 3 m. Zastępczo może zostać użyty przewód połączeniowy o elektrycznych danych znamionowych większych od podanych powyżej minimalnych parametrów elektrycznych.
Wybór szerokości arkusza
1 Nastawić przymiar prowadzący na odpowiedni wymiar oprawianego papieru (11" - 19 pierścieni, rozmiar listu; 11 1/4" Okładka - 19 pierścieni, rozmiar okładki; A4 - 21 pierścieni) (fig. 1a/1b).
Wybór rozmiaru grzbietu
1 Otworzyć część wyznaczającą rozmiar oprawy (fig. 1a/1b).
2 Dokument włącznie z okładką umieścić z tyłu części.
3 Zwolnić część i wybrać grzbiet odpowiadający rozmiarowi wskazanemu przez przymiar. Ukazane są tylko rozmiary do 25 mm. ibiMaster ma maksymalną zdolność oprawiania 425 arkuszy, tj. do rozmiaru grzbietów 50 mm. Dla uzyskania najlepszych rezultatów należy zawsze używać okładek i grzbietów wiążących marki ibico o dopasowanych kolorach.
Dziurkowanie
1 Wyrównać arkusze lub okładki i umieścić brzeg do zszycia w szczelinie dziurkującej (fig. 2a/2b).
2 Popychać arkusze krótkimi ruchami aż będą ściśle przylegały do prowadnicy i szczeliny dziurkującej.
3 250: W celu rozpoczęcia dziurkowania należy pociągnąć rączkę do siebie (A) (fig. 1a). Należy ciągnąć maksymalnie do dołu, aby przedziurkować wszystkie arkusze. Maszyna przebija jednorazowo do 25 arkuszy papieru 80 gram. Celem uniknięcia zacięć i nadmiernego zużycia, należy dziurkować jednorazowo tylko DWIE plastikowe okładki.
3 250e: W celu rozpoczęcia dziurkowania należy nacisnąć przycisk PUNCH (A) (fig. 1b). Maszyna ibiMaster przebija jednorazowo 20 arkuszy papieru 20 lb./80 gram. Celem uniknięcia zacleć nadmiernego zużycia, należy dziurkować jednorazowo tylko DWIE plastikowe okładki.
4 250e: W przypadku zacięcia się papieru należy nacisnąć przycisk RESET (A1) (fig. 1b). Następnie nacisnąć przycisk PUNCH (A) (fig. 1b) I usunąć papier lub okładki ze szczeliny dziurkującej (może być konieczne kilkakrotne naciskanie przycisku PUNCH celem osiągnięcia pożadanego efektu). W razie kolejnego zacięcia należy powtórzyć kroki od 1 do 3, umieszczając nieco mniej papieru, aby zapobiec przeciążeniu.
5 Odłączane wycinaki: Jeśli chcesz przedziurkować kartkę formatu A5, od dziurkacza możesz oddzielić wycinaki podnosząc szpilkę nastawczą znajdująca się pod pokrywą w górnej części urządzenia (D) (fig. 1a/1b); jeśli szpilka jest opuszczona, wycinaki będą ponownie zamocowane.
5 Dostosowanie marginesu: Szerokość marginesu między dziurkami a krawędzią papieru można dostosować, zależnie od grubości dokumentu. Zmień położenie dźwigni znajdującej się z lewej strony urządzenia ibiMaster, wysuwając ją lub wsuwając, odpowiednio do wymaganej szerokości marginesu.
Oprawa
1 Umieścic grzbiet wiążący z tyłu obsady na pionowy grzebień w taki sposób, aby otwarta część elementu była widoczna (fig. 3).
2 Obracać dźwignią oprawy ku sobie, aż grzbiet wiążący otworzy się na tyle, aby można było wsunąć do niego dokument.
3 Przystąpić do nawlekania przedniej okładki (skierowanej "twarzą w dół") na zęby otwartego grzbietu. Następnie nawlekać kolejne strony, "twarzą w dół", w podobny sposób. Powtórzyć czynność, aż wszystkie strony zostaną nawleczone na grzbiet. Przy nawlekaniu tylnej okładki należy zwrócić ją "twarzą do góry".
4 Pchnąć dźwignię oprawy od siebie, aby zamknąć grzbiet wiążący.
5 Książkę należy wyjąć poprzez uniesienie jej w górę. Twoja oprawa jest już gotowa!
6 Po bliższym zapoznaniu się z urządzeniem ibiMaster można zauważyć, że jego konstrukcja umożliwia jednoczesne dziurkowanie i oprawianie, w ten sposób zwiększając wydajność pracy.
Opróżnianie tacki na skrawki
Po kilkakrotnym użyciu należy opróżnić szufladkę na skrawki (F) (fig. 6). Otworzyć szufladkę pociągając ją łagodnym ruchem do siebie. Przy ponownym instalowaniu, szufladka powinna "zaskoczyć" w swoje miejsce.
Serwis
- Skontaktować się z autoryzowanym przedstawicielem serwisu ibico w celu dokonania koniecznych napraw.
Specyfikacja
| ibico ibiMaster 250 | ibico ibiMaster 250e | |
| Wymiary | 457 mm x 216 mm x 406 mm | 457 mm x 216 mm x 406 mm |
| Cieżar | 11,8 kg | 15,2 kg |
| Wydajność dziurkarki | 25 arkuszy, papier 80 g/m2 | 20 arkuszy, papier 80 g/m2 |
| Wydajność oprawy | 425 arkuszy (50 mm) | 425 arkuszy (50 mm) |
| Maksymalna szerokość arkusza | 11,7" (297 mm A4) | 11,7" (297 mm A4) |
| Rozłączalność | 11 | 11 |
Gwarancje
Udzielamy gwarancji na jeden rok pracy urządzenia od daty zakupu pod warunkiem, że urządzenie będzie eksploatowane w sposób określony w instrukcji. W okresie objętym gwarancją GBC naprawi lub wymieni wadliwe urządzenie według swojego uznania, nie pobierając za to żadnej opłaty. Niniejsza gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwej eksploatacji urządzenia lub jego użycia niezgodnie z przeznaczeniem. Przy
składaniu reklamacji należy przedstawić dowód zakupu. Naprawy lub zmiany konstrukcyjne dokonane przez osoby nieupoważnione przez GBC powodują utratę gwarancji. Dążymy do tego, by nasze produkty spełniały podane specyfikacje. Niniejsza gwarancja nie narusza w niczym praw przysługującym konsumentom na mocy odpowiedniego prawa krajowego określającego zasady sprzedaży towarów.
