IbiMaster 250e - Bindmachine IBICO - Gratis gebruiksaanwijzing en handleiding

Producttype	Bindmachine (elektrische perforator)
Merk	Ibico
Model	IbiMaster 250e
Afmetingen (L × H × D)	457 mm × 216 mm × 406 mm
Gewicht	15,2 kg
Voeding	230 V, 50 Hz
Perforatiecapaciteit	20 vellen papier 80 g/m² per cyclus
Bindcapaciteit	425 vellen of 50 mm dikte
Maximaal papierformaat	A4 (297 mm)
Perforatiemarge	11 mm (instelbaar)
Aanbevolen binddiameter	Tot 25 mm (selectiegids), mogelijk tot 50 mm
Perforatiemechanisme	Elektrisch met Punch-knop
Bindmechanisme	Handmatige hendel voor openen/sluiten van de ringen
Uitschakelbare ponsen	Ja (voor A5-formaat)
Reset-functie	Ja (Reset-knop bij papierstoring)
Confettibak	Verwijderbare lade, regelmatig legen
Reiniging	Uitschakelen voor reiniging; buitenkant afnemen met een vochtige doek
Beoogd gebruik	Alleen binnenshuis
Veiligheid	Open het apparaat niet; risico op elektrische schok; niet buitenshuis gebruiken
Garantie	1 jaar vanaf aankoopdatum

Veelgestelde vragen - IbiMaster 250e IBICO

Hoe te perforeren met de IbiMaster 250e?

Plaats de vellen in de perforatiesleuf (te perforeren zijde) en druk op de PUNCH-knop (A). De machine perforeert tot 20 vellen van 80 g/m² per cyclus. Voor covers niet meer dan 2 tegelijk.

Wat te doen bij papierstoring?

Druk op de RESET-knop (A1) en vervolgens op de PUNCH-knop (A) om het papier te verwijderen. Herhaal indien nodig met minder vellen om overbelasting te voorkomen.

Hoe een document binden met plastic ringen?

Plaats de binding op de steun (E), trek de bindhendel naar u toe om de ringen te openen. Steek eerst de bovenomslag met de voorkant naar beneden, dan de pagina's met de voorkant naar beneden, en ten slotte de onderomslag met de voorkant naar boven. Duw de hendel terug om de ringen te sluiten.

Wat is de maximale bindcapaciteit?

De IbiMaster 250e kan tot 425 vellen van 80 g/m² binden, met een maximale dikte van 50 mm.

Hoe de perforatiemarge aanpassen?

Gebruik de hendel aan de linkerkant van de bindmachine om de margediepte (afstand tussen de rand van het vel en de perforaties) in te stellen op basis van de dikte van het document.

Kan ik A5-formaat perforeren?

Ja. Om A5 te perforeren, schakelt u een pons uit door de selector (D) op de bovenkant van de machine, onder het deksel, omhoog te trekken. Om opnieuw in te schakelen, drukt u op de selector.

Hoe de diameter van de plastic binding kiezen?

Schuif de diameterselector (op de machine), plaats uw document erachter en laat de selector los. Het geeft de aanbevolen diameter aan. Voor meer dan 25 mm kan de binding tot 50 mm bereiken volgens de gids.

Hoe de confettibak legen?

Trek de lade (F) naar u toe om te openen, leeg deze en duw hem goed terug om te sluiten. Doe dit regelmatig om storingen te voorkomen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Sluit het apparaat niet aan voordat u de instructies heeft gelezen. Gebruik het niet met een beschadigd snoer. Koppel het los voordat u het verplaatst of reinigt. Open de behuizing niet (risico op elektrische schok). Gebruik het alleen binnenshuis.

Wat te doen als het apparaat niet werkt?

Controleer eerst of het snoer goed is aangesloten en het stopcontact stroom geeft. Als het probleem aanhoudt, neem dan contact op met de erkende technische dienst van Ibico. Probeer niet zelf te repareren.

GEBRUIKSAANWIJZING IbiMaster 250e IBICO

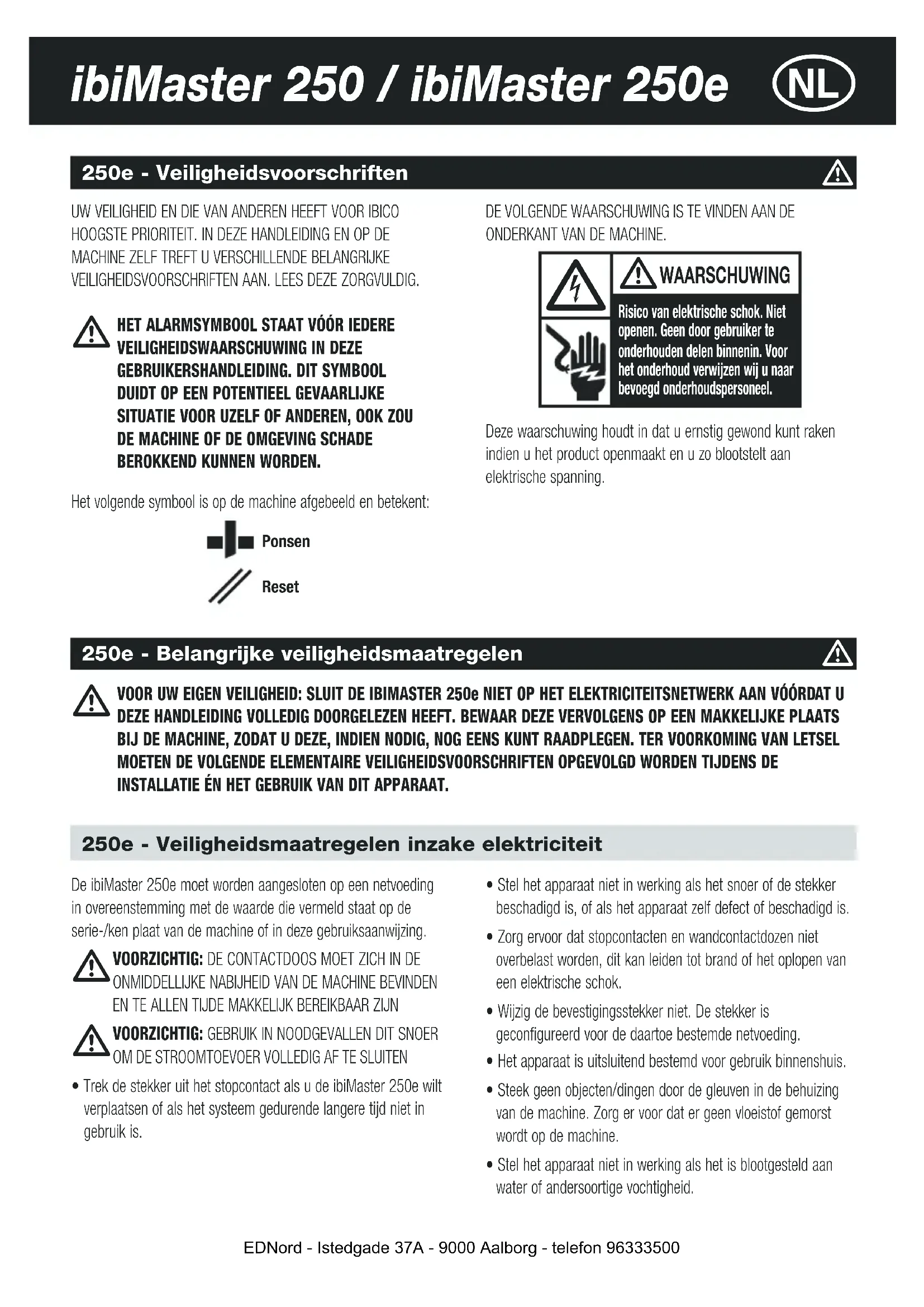

250e - Veiligheidsvoorschriften

UW VEILIGHEID EN DIE VAN ANDEREN HEEFT VOOR IBICO HOOGSTE PRIORITEIT. IN DEZE HANDLEIDING EN OP DE MACHINE ZELF TREFT U VERSCHILLENDE BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN AAN. LEES DEZE ZORGVULDIG.

HET ALARMSYMBOOL STAAT VÓÓR IEDERE VEILIGHEIDSWAARSCHUWING IN DEZE GEBRUIKERSHANDLEIDING. DIT SYMBOOL DUIDT OP EEN POTENTIEEL GEVAARLIJKE SITUATIE VOOR UZELF OF ANDEREN, OOK ZOU DE MACHINE OF DE OMGEVING SCHADE BEROKKEND KUNNEN WORDEN.

Het volgende symbool is op de machine afgebeeld en betekent:

Ponsen

Reset

DE VOLGENDE WAARSCHUWING IS TE VINDEN AAN DE ONDERKANT VAN DE MACHINE.

WAARSCHUWING

Risico van elektrische schok. Niet openen. Geen door gebruiker te onderhouden delen binnenin. Voor het onderhoud verwijzen wij u naar bevoegd onderhoudspersoneel.

Deze waarschuwing houdt in dat u ernstig gewond kunt raken indien u het product openmaakt en u zo blootstelt aan elektrische spanning.

250e - Belangrijke veiligheidsmaatregelen

VOOR UW EIGEN VEILIGHEID: SLUIT DE IBIMASTER 250e NIET OP HET ELEKTRICITEITSNETWERK AAN VÓÓRDAT U DEZE HANDLEIDING VOLLEDIG DOORGELEZEN HEEFT. BEWAAR DEZE VERVOLGENS OP EEN MAKKELIJKE PLAATS BIJ DE MACHINE, ZODAT U DEZE, INDIEN NODIG, NOG EENS KUNT RAADPLEGEN. TER VOORKOMING VAN LETSEL MOETEN DE VOLGENDE ELEMENTAIRE VEILIGHEIDSVOORSCHRIFTEN OPGEVOLGD WORDEN TIJDENS DE INSTALLATIE ÉN HET GEBRUIK VAN DIT APPARAAT.

250e - Veiligheidsmaatregelen inzake elektriciteit

De ibiMaster 250e moet worden aangesloten op een netvoeding in overeenstemming met de waarde die vermeld staat op de serie-/ken plaat van de machine of in deze gebruiksaanwijzing.

VOORZICHTIG: DE CONTACTDOOS MOET ZICH IN DE ONMIDDELLIJKE NABIJHEID VAN DE MACHINE BEVINDEN EN TE ALLEN TIJDE MAKKELIJK BEREIKBAAR ZIJN

VOORZICHTIG: GEBRUIK IN NOODGEVALLEN DIT SNOER OM DE STROOMTOEVOER VOLLEDIG AF TE SLUITEN

- Trek de stekker uit het stopcontact als u de ibiMaster 250e wilt verplaatsen of als het systeem gedurende langere tijd niet in gebruik is.

• Stel het apparaat niet in werking als het snoer of de stekker beschadigd is, of als het apparaat zelf defect of beschadigd is.
• Zorg ervoor dat stopcontacten en wandcontactdozen niet overbelast worden, dit kan leiden tot brand of het oplopen van een elektrische schok.
• Wijzig de bevestigingsstekker niet. De stekker is geconfigureerd voor de daartoe bestemde netvoeding.
• Het apparaat is uitsluitend bestemd voor gebruik binnenshuis.
• Steek geen objecten/dingen door de gleuven in de behuizing van de machine. Zorg er voor dat er geen vloeistof gemorst wordt op de machine.
• Stel het apparaat niet in werking als het is blootgesteld aan water of andersoortige vochtigheid.

Algemene veiligheidsmaatregelen

• Gebruik de ibiMaster uitsluitend waarvoor het systeem bedoeld is, namelijk het ponsen en inbinden met metalen draadkammen volgens de opgegeven specificaties.
• Plaats alléén vellen papier en schutbladen in de ponsopening van de machine en niets anders.

• Zet de machine op een stevige vlakke ondergrond om te voorkomen dat de machine valt, wat persoonlijk letsel of schade aan de machine tot gevolg kan hebben.

• Volg alle waarschuwingen en richtlijnen die op het apparaat vermeld staan op.

• Wanneer u de machine verplaatst, til de machine dan bij de bodem op.
• Til de machine nooit aan de ponshendel op.

250e - Reinigen

WAARSCHUWING: Haal vóór het reinigen de stekker uit het stopcontact.

- De buitenkant schoonwrijven met een vochtige doek, gebruik geen reinigings- of oplosmiddelen.

De volgende opmerkingen gelden alleen voor de machines van 230V/50Hz.

SELECTIE VAN DE SNOERSET (UITSLUITEND VOOR APPARATEN VAN 230V AC)

Als u opteert om een verwijderbaar snoer te gebruiken in combinatie met de ibiMaster 250e, let dan op de volgende zaken:

De snoerset bestaat uit drie onderdelen: de stekker, de kabel en de vrouwelijke stekker. Uit veiligheidsoverweging moeten ze alledrie voldoen aan de Europese voorschriften inzake.

Vanuit veiligheidsoogpunt worden de voldende minimum voedingswaarden vermeld voor de specifieke snoerset.

Aanvang

250: Duw de greep (A) (fig. 1) op de ponsschacht die te vinden is op de rechterkant van de machine. Controleer dat de greep in de juiste positie geplaatst is. Ze mag de tafel niet raken wanner naar voren getrokken om te perforeren.
2 Schroef de greep vast met een schroevendraaier.
3 250e: Steek het vrouwelijke uiteinde van het elektriciteitssnoer stevig in de daartoe bestemde stekkeropening aan de achterzijde van de machine.

WAARSCHUWING: Zorg ervoor dat u deze stap voltooid heeft voordat u de stekker (het mannelijke uiteinde van het snoer) in het stopcontact steekt.

4 Steek de stekker in een daartoe geschikt stopcontact.

GEBRUIK GEEN SNOERSETS DIE NIET VOLDOEN AAN DE VOLGENDE MINIMUMVEREISTEN INZAKE ELEKTRICITEIT.

STEKKER: 3 A, 250 V, 50/60 Hz, klasse 1,3 stroomgeleider, goedgekeurd door Europese veiligheidsinstelling.

KABEL: type H05VV-F3G0.75, geharmonieerd (HAR). De symbolen "kunnen ook door het goedkeuringskenteken van de Europese veiligheidsinstelling die de kabel goedkeurde vervangen worden.

APPARAATCONNECTOR: 3 A, 250 V, 50/60 Hz, goedgekeurd door Europese veiligheidsinstelling, type IEC 320. De snoerset mag niet langer zijn dan 3 m. Er mag ook gebruik worden gemaakt van verschillende stukken, zolang ze alle voldoen aan bovenstaande minimum voedingswaarden.

Stel breedte van het blad vast

1 Stel de randgeleider in op het papierformaat dat u wenst the binden (11" - 19 ring letterformaat, 11-1/4" Schutblad - 19 ring bovenmaatse schutblad. A4 - 21ring) (fig. 1a/1b).

Stel kamformaat vast

1 Schuif de Maatnemer van de binder uit (fig. 1a/1b).
2 Plaats het document met schutbladen achter de Maatnemer.

3 Zet de Maatnemer van de binder vrij en kies het kambindelement dat correspondeert met de door de geleider getoonde afmeting. Alleen kamformaten tot een maximum van 25 mm worden getoond. Uw ibiMaster kan documenten binden tot een maximum van 425 vellen, of 50 mm kamformaat. Gebruik voor de beste resultaten altijd schutbladen met het ibico merknaamlabel met ibico kleurgeco-ordineerde bindkammen.

Perforeren

1 Breng vellen of schutbladen in lijn en voeg de te binden kant in hals van ponsmachine (fig. 2a/2b).
2 Duw de vellen tegen de kantgeleider en de onderkant van de hals van de ponsmachine.
3 250: Om te perforeren trekt u de ponsgreep (A) (fig. 1a) naar u toe. Trek helemaal naar beneden om volledig door het papier te perforeren. Perforeert een maximum van 25 vel/80 gram papier tegelijk. Perforeer slechts TWEE transparante schutbladen tegelijk om vastlopen en teveel slijtage te minimaliseren.
4 250e: Om te perforeren drukt u op de ponsmachine (A) (fig. 1b) knop. De ibiMaster 250e perfoereert een maximum van 20 vellen van 80g/m² papier tegelijk. Perforeer slechts TWEE transparante schutbladen tegelijk om vastlopen en teveel slijtage te minimaliseren.

5 250e: Als de ponsmachine vastloopt, drukt u op de RESET (A1) (fig. 1b) knop. Druk daarna op de PERFOREER (A) (fig. 1b) knop en verwijder papier of schutbladen van de hals van de ponsmachine (het kan nodig blijken verschillende malen te drukken om het papier te verwijderen). Als de ponsmachine nogmaals vastloopt, herhaalt u stappen 1 tot 3 met iets minder papier om overlading van de ponsmachine te voorkomen bij volgend gebruik.

6 Uitschakelbaar ponsmes: Indien u documenten op A5 formaat wilt ponsen, is het mogelijk om een ponsmes uit te schakelen door de selector-pin onder het deksel van de machine uit te trekken. (D) (fig. 1a/1b) Wanneer de selector-pin ingedrukt staat, dan is het ponsmens weer gewoon ingeschakeld.
7 Marge instelling. De breedte van de marge tussen de geponste gaten en de papierrand kan aangepast worden. Handig als het document wat dikker is. Aan de linkerkant van de ibiMaster treft u hiervoor een hendel aan, waarmee u, door deze in te duwen of uit te trekken, naar gelieve de marge kunt instellen.

Binden

1 Plaats kambindelement achter kamhouder met open gedeelte van element naar u toe (fig. 3).
2 Draai de Bindgreep omhoog naar u toe totdat het kambindelement voldoende opent om uw document in te voegen.
3 Rijg voorschutblad met de afgewerkte kant naar beneden, op de open vingervormige onderdelen van het bindelement. Rijg pagina's, met de voorkant naar beneden, op het element. Herhaal voor grote documenten als benodogd. Plaats het achterschutblad met de afgewerkte kant naar boven het laatst op de open vingeronderdelen van het bindelement.

4 Duw de Bindgreep van u af om het bindelement te sluiten.
5 Verwijder boek door het omhoog te tillen. Uw presentatie is nu voltooid!
6 Als u eenmaal gewend bent aan uw ibiMaster, zult u vinden dat het ontwerp het u mogelijk maakt om te binden terwijl u perforeert, en dit zal uw productiviteit opvoeren.

Legen van spaanbak

1 Leeg spaanbak (F) (fig. 6) na herhaald gebruik. Trek de lade voorzichtig naar u toe om te openen. Wanneer u deze weer terugduwt, zal de lade in positie snappen.

Service

- Onderhoudsbeurt te geven of te repareren. Haal de stekker uit het stopcontact en neem contact op met uw ibico leverancier.

Specifications

	ibico ibiMaster 250	ibico ibiMaster 250e
Afmetingen	457 mm (Br) x 216 mm (H) x 406 mm (D)	457 mm (Br) x 216 mm (H) x 406 mm (D)
Gewicht	11,8 kg.	15,2 kg.
Ponscapaciteit	25 vellen, 80 gr papier	20 vellen, 80 gr papier
Bindcapaciteit	425 vellen	425 vellen
Max. velbreedte	297 mm A4 (11.7")	297 mm A4 (11.7")
Perforeermarge	11	11

Garantie

De werking van deze machine is gegarandeerd voor een jaar vanaf de datum van aankoop, afhankelijk van normaal gebruik. Binnen de garantieperiode zal GBC ter eigen beoordeling de defectieve machine gratis repareren of vervangen. Defecten als een gevolg van verkeerd gebruik of gebruik voor ongeschikte doeleinden zijn niet gedekt onder de garantie. Bewijs van datum van aankoop zal vereist worden. Reparaties of veranderingen

uitgevoerd door niet door GBC geautoriseerde personen zullen de garantie ongeldig maken. Wij streven ernaar te verzekeren dat onze producten voldoen aan de vastgelegde specificaties. Deze garantie heeft geen invloed op de wettelijke rechten van consumenten onder de toepasbare nationale wetgeving die de verkoop van goederen regelt.
