SP504AC - Pump Vonroc - Gratis bruksanvisning och manual

Produkttyp	Dränkbar pump för rent eller smutsigt vatten
Märke	Vonroc
Modell	SP504AC
Matningsspänning	230 VAC / 50 Hz
Upptagen effekt	900 W
Maximal flöde	16 000 l/h
Maximalt tryck	0,85 bar
Maximal pumphöjd	8,5 m
Maximal nedsänkningsdjup	7 m
Maximal partikelstorlek	25 mm
Minsta restvattenhöjd (manuellt läge)	50 mm
Automatisk startnivå	50 cm
Automatisk stoppnivå	5 cm
Maximal vattentemperatur	35 °C
Rekommenderat vatten-pH	6,5 – 8,5
Skyddsklass	IPX8
Termiskt skydd	Ja (inbyggd)
Flottörbrytare	Ja
Utloppsanslutningar	25 mm, 32 mm, G1"
Rekommenderad slangdiameter (invändig)	32 mm
Vattenutlopp	G1 ½"
Kabellängd	10 m
Vikt	5,1 kg
Underhåll	Koppla bort före underhåll; skölj med rent vatten efter användning
Garanti	Lagstadgad (enligt inköpsland)

Vanliga frågor - SP504AC Vonroc

Hur använder jag pumpen i automatiskt läge?

Placera pumpen i vattnet, anslut den, och flottörbrytaren startar när vattnet når cirka 50 cm och stoppar vid cirka 5 cm. Se till att flottören inte fastnar.

Vad gör jag om pumpen inte startar?

Kontrollera strömförsörjningen och jordfelsbrytaren. Se till att flottörbrytaren inte är blockerad i nedre läge. Om problemet kvarstår, rensa pumphjulet (se manual).

Vilket är det maximala nedsänkningsdjupet?

Det maximala nedsänkningsdjupet är 7 meter. Överskrid inte denna gräns för att undvika skador på pumpen.

Kan jag använda pumpen för dricksvatten?

Nej, pumpen är inte avsedd för dricksvatten. Använd den endast för rent eller lätt smutsigt vatten (trädgård, översvämning).

Hur rengör jag pumpen efter användning?

Koppla bort pumpen, kör den sedan kort i rent vatten för att avlägsna rester. Skölj med rent vatten och förvara den frostfritt.

Vad gör jag om pumphjulet blockeras?

Koppla bort pumpen, skruva loss basen för att komma åt pumphjulet, ta bort skräp. Du kan också försöka rensa genom vattenutloppet. Montera försiktigt.

Varför stannar pumpen av sig själv?

Det kan bero på överhettning: den termiska brytaren stänger av motorn. Vänta 5 minuter och använd igen. Kontrollera även att vattnet inte överstiger 35 °C eller att pumphjulet inte är blockerat.

Vilken slangstorlek ska jag använda?

För optimalt flöde, använd en slang med 32 mm innerdiameter. Du kan använda anslutningar på 25 mm, 32 mm eller G1".

Hur förvarar jag pumpen på vintern?

Töm pumpen och tillbehör helt för att undvika frost. Förvara den i ett ventilerat utrymme med en temperatur över +5 °C, utom räckhåll för barn.

Är pumpen lämplig för pooler?

Nej, den får inte användas i en pool när människor eller djur är i vattnet. Den kan användas för att tömma en tom pool, men inte som cirkulationspump.

BRUKSANVISNING SP504AC Vonroc

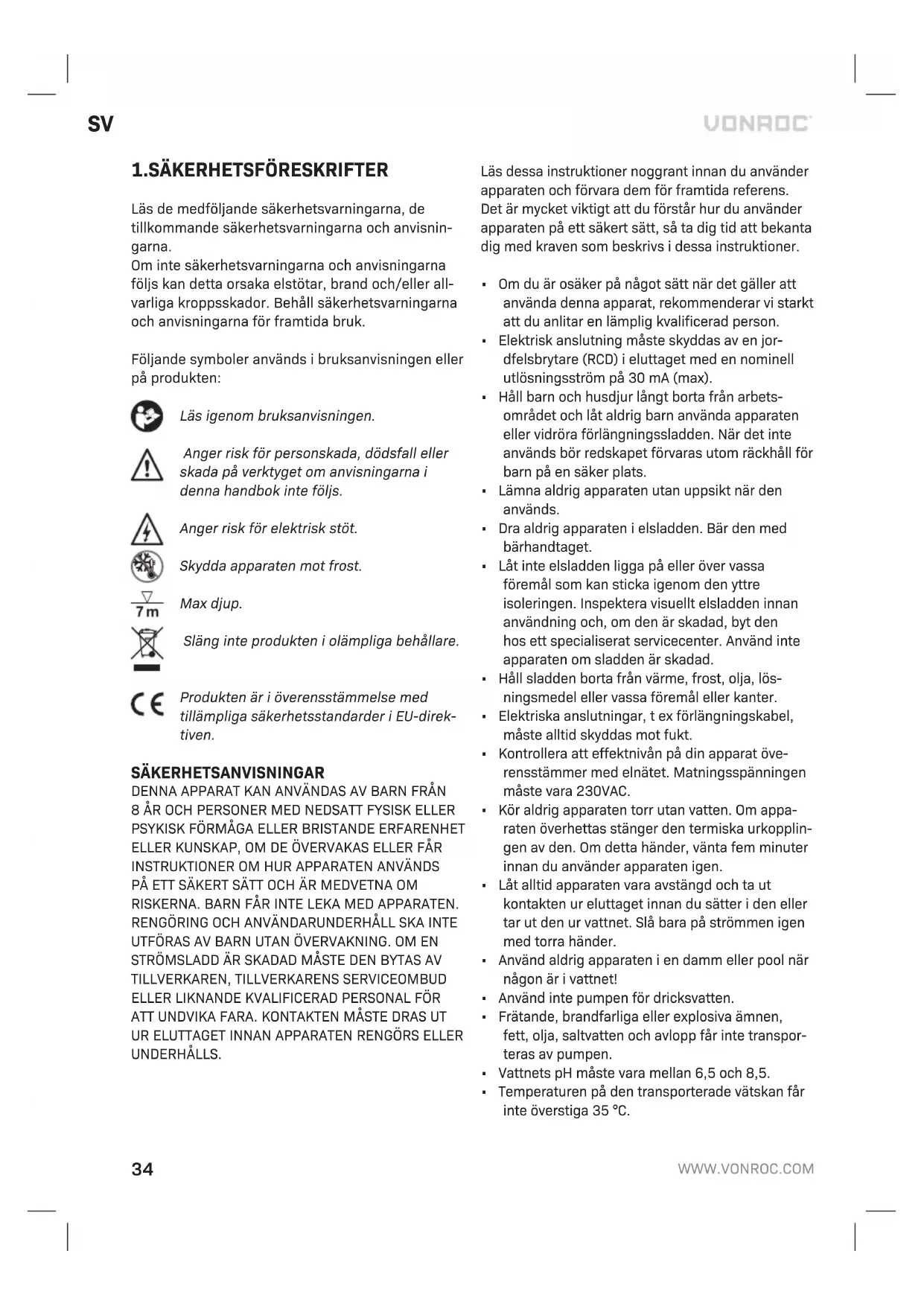

Läs de medfoljande sakerhetsvarningarna, de tillkommande sakerhetsvarningarna och anvisin-garna.

Om inte sakerhetsvarningarna och anvisingarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behäll sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i bruksanvisningen aller på Produkten:

Läsigenbruksanvisingen.

Anger risk for personskada, dödsfall aller skada på verktyget om anvisiningarna ienna handbok inte följs.

Anger risk for elektrisk stöt.

Skydda apparaten mot frost.

Max djup.

Släng inte Produkten i olämpliga behällare.

Produkten ar i overensstammelse med tillampliga sakerhetsstandar der i EU-direktiven.

SÄKERHETSANVISNINGAR

DENNA APPARAT KAN ANVÄNDAS AV BARN FRÁN 8 ÅR OCH PERSONER MED NEDSATT FYSISK ELLER PSYKISK FÖRMÄGA ELLER BRISTANDE ERFARENHET ELLER KUNSKAP, OM DE ÖVERVAKAS ELLER FÄR INSTRUKTIONER OM HUR APPARATEN ANVÄNDS PÅ ETT SÄKERT SÄTT OCH ÅR MEDVETNA OM RISKERNA. BARN FÄR INTE LEKA MED APPARATEN. RENGÖRING OCH ANVÄNDARUNDERHÄLL SKA INTE UTFÖRAS AV BARN UTAN ÖVERVAKNING. OM EN STRÖMSLADD AR SKADAD MÄSTE DEN BYTAS AV TILLVERKAREN, TILLVERKARENS SERVICEOMBUD ELLER LIKNANE KVALIFICERAD PERSONAL FÖR ATT UNDVIKA FARA. KONTAKTEN MÄSTE DRAS UT UR ELUTTAGET INNAN APPARATEN RENGÖRS ELLER UNDERHÄLLS.

Läs dessa instruktioner noggrant innan du använder apparaten och Förvara dem für framtida referens. Det ar mycket viktigt att du Förstår hur du använder apparaten på ett sakert sätt, sä ta dig tid att bekanta dig med kraven som beskrivs i dessa instruktioner.

• Om du ar osaker på nagot satt nr det gäller att användaenna apparat,rekommenderar vi starkt att du anlitar en lamplig kvalificerad person.
• Elektrisk anslutning mäste skyddas av en jordfelsbrytare (RCD) i eluttaget med en nominell utlösningsström på 30 mA (max).
  Häll barn och husdjur langt borta是从 arbetsområdet och lát aldrig barn använda apparaten eller vidröra forlängningsladden. När det inte användsör redskapet forvaras utom räckhäll for barn på en saker plats.
• Lämna aldrig apparatenutan uppsikt nar den anvands.
• Dra aldrig apparaten i elsladden. Bär den med bärhandtaget.
• Låt inte elsladden ligga på eller over vassa foremål som kan stickaigenom den yttre isoleringen. Inspektera visuellt elsladden innan användning och, om den är skadad, byt den hosett specialiserat servicecenter. Använd inte apparaten om sladden är skadad.
  Häll sladden borta frän varme, frost, olja, Lossningsmedel eller vassa foremalller kanter.
• Elektriska anslutningar, tex forlängningskabel, maste alltid skyddas mot fukt.
• Kontrollera att effektivän på din apparat överensstämmer med elnätet. Matningssspänningen maste vara 230VAC.
  Kor aldrig apparaten torrutan vatten. Om apparaten overhettas stanger den termiska urkopplingen av den. Om detta hander, vanta fem minuter innan du anvander apparaten ingen.
• Låt alltid apparaten vara avständ och ta ut kontakten ur eluttaget innan du sätter i den ellertar ut den ur vattnet. Slå bara på strömmenigen med torra händer.
• Använd aldrig apparaten i en damm eller pool nar pågon är i vattnet!
• Använd inte pumpen für dricksvatten.
• Fratande, brandfarliga aller explosiva ämnen, fett, olja, saltvatten och avlopp fär inte Transporteras av pumpen.
  Vattnets pH maste vara mellan 6,5 och 8,5.
• Temperaturesn pa den transporterade vatskan farn inte overstiga 35^

Elsakerhet

När du användere elektriska maskiner beakta alltid de gällande sakerhetsbestämmelserna i ditt land for att reducera eldfara, elektriska stötar och personskador. Läs de foljande sakerhetsanvisingarna och också de bifogade sakerhetsanvisingarna.

Kontrolera alltid att energitillforseln motsvarar spanningen pa markplaten.

Anslutning till stromforsorjning

Kontrolera att strömförsörjningen och kontakten används i enlighet med din maskin. Ta en titt på typskylten på maskinen. Allaändringar ska utforas av en behörig elektriker.

Varning! Denna maskin maste jordas. Om maskinen inte ar ordentigt jordad kan den orsaka elstotar. Se till att eluttaget ar jordat. Vid tveksamheter, kontrollera det med hjalp av en behörig elektriker.

Varning! Undvik kontakt med terminalerna på kontakten när du sätter i (eller tar bort) kontakten i (från) eluttaget. Beröring kommer att orsaka allvarliga elektriska stötar.

Byte av kablar och stickproppar

Om en strömsladd ar skadad maste den bytas av tillverkaren, tillverkarens serviceombud erler liknande kvalificerad personal for att undvika fara. Kasta omgående gamla kablar erller stickkontakter som har ersatts mednya. Det ar farligt att sticka in stickkontakten av en los kabel i vagguttaget.

Använding av kabelförlängninger

Använd embar godkända kabelförlängningar passande for maskinens ineffekt. Min. ledarestorlek ar 1.5mm^2 .När du använder kabelrulle linda alltid av rullen welt.

2.MASKINFORMATION

Avsedd användning

Pumpen ar avsedd for privat bruk for dränering av översvämmade hus- och trädgårdsomränden men även for att överföra vatten till och frän tankar och pumpa ut dem, frän att pumpa ut vatten frän brunnar och liknande och für att dränera bātar och yachter. Explosiva, fratande eller brandfarliga

amnen, avlopp, saltvatten, fett och olja fär inte transporteras av pumpen.

Partikelstorlekarnapastaamnenidet smutsiga vattnetfarinte overstagenemaxala partikelstorlek som angesitekniska data.

Denna pump ar inte avsedd for kontinuerlig drift (t.ex. som en pool-ller dammcirkulationspump) aller for stillastaende installationer (t.ex. lyftanordning, fontanpump).

TEKNISKA SPECIFIKATIONER

Modellnr. SP503AC SP504AC
Användning	Rent ihrer smutsigt vatten
Flottörbrytare Ja
Spanning 230 VAC / 50 Hz
Ingångseffekt 750W 900W
Max flödeshastighet 14000l/h	16000l/h
Max tryck 0.75 bar 0.85 bar
Max pumpmöjd	7.5m	8.5m
Max djup	7m
Max partikelstorlek	25mm
Min. restvattenhöjd (manuell drift) *	50mm
Tillkopplingsmöjd (automisk drift) **	50cm
Avständningsmöjd (automisk drift)	5cm
Max vattentemperatur	35°C
Skydd	IPX8
Inbyggt termiskt motorskydd	Ja
Anslutting utgangsslang	25mm, 32mm, G1"
Rekommenderad inre slang-diameter	32mm
Vattenutlopp	G1 1/2"
Kabellängd	10m
Vikt	4.45 kg	5.1 kg

• Den angivna restvattenhöjden uppnås endast vid manuell drift.
  ** Kopplingshöjden kan variera beroende på flottörbrytarensläge.

BESKRIVNING

Siffrorna i texten nedan hänvisar till bilderna pa sidorna 2-3.

1.Bärhandtag
2.Las(flottorbrytare)
3.Flottörbrytarepa/av
4.Bas
5.Slanganslutting
6.Vattenutloppbojanslutting
7.Vattenutlopp
8.Avluftningshal

3.MONTERING

Ju större slang och slanganslutningsdiameter,desto större flöde.

En 32mm (inner diameter) slang maste anvandas for att uppn maximal flodeshestighet.

Ju lagre leveranshojd,desto storre flode.

Montera utloppsslangen (bild A, B)

1. Bestam vilken slangdiameter du sca anvanda. Se bild B.
2. Klipp av de minde stegen pa slanganslutningen (5) som inte behovs med en lamplig kniv ellersag (ingar ej). Detta tar bort onodiga flodesbe-gransninger och sakerstaller maximal pumpkapacitet och vattenflode.
3. Skruva in utloppsböjanslutningen (6) i vattenutloppet (7).
4. Skruva fast slanganslutningen (5) på utloppsböjen (6).
5. Montera slangen på slanganslutningen (5) och sakra med en slangklämma i rostfritt stål (ingår ej).
6. Fäst ett lämpligt rep (ingär ej) i barhandtaget (1), for att sänka pumpen i djupt vatten och lyfta tillbaka pumpen urvattnet. Sank erler lyft aldrig pumpen med kabeln.

4.DRIFT

Använd aldrig pumpen i en damm aller pool
när nàgon ar i vattnet!

Dra aldrig pumpen i elsladden. Pumpen maste baras av och placeras i vattnet med hjalp av barhandtaget (1) aller om vattnet ar djupt, sankas ned med ett rep som ar fcast vid barhandtaget (1).

Låt alltid pumpen vara avständ och ta ut kontakten ur eluttaget innan du satter i den eller tar ut den ur vattnet. Slå bara pä strömmen ingen med torra händer.

Kor aldrig pumpen torr utan vatten. Om apparaten overhettas stanger den termiska avstangningen av den. Om detta hander, vanta fem minuter innan du anvander pumpen ingen.

Automatisk luftventil: Den automatiska luftventilen eliminerar eventuella luftfickor i pumpen. Underenna process slaps luft ut genom ventilationshalet (8) och luftbubblor dyker upp under vattnet.Det har ar inte en defekt pa din pumputan tjanar till att ta bort luft frn pumpen.Det kan ta flera sekunder for luften att slappas ut när pumpen sanks ner for forsta gangen.

Automatisk drift

Kabellängden mellan flottörbrytaren (3) och flottörbrytaråset (2) måste alltid vara minst 10 cm.

1. För att justera pa- och avslagningshöjden, faspflottörbrytarkabeln (3) vid flottörbrytarlaset (2)i onskad langd.
2. Sank ner pumpen i vattnet. Det ar tillradligt att stalla pumpen pa en solid platform langst ner for att halla den uppratt, om det ar praktiskt möjlg. Se till att det inte finns nagra hinder runt inloppsöppingarna runt pumpens rotten. Inloppsöppingarna maste vara rena fran lera ell er slam i botten av en pool erller damm.
   3.Anslutnaktkontakten.
3. När pumpen sänks ner i vattnet och strömmen slås påkommen den att fungera sö snart flottör-brytaren (3) när den minsta aktiveringshöjden

(cirka 50 cm) i vattnet.

1. Pumpen stängs av sā snart flottörbrytaren (3) har natt avstängningshöjden (ca 5 cm) på grund av den fallande vattenivān.
2. Se till att flottörbrytaren (3) inte blockeras pa nagot satt.
3. Stäng alltid av pumpen och ta ut kontakten frän strömköllan after användning.
4. Lyft app pumpen ur vattnet.

Manuell drift

Dar manuell drift foredras kan motorn aktiveras genom att lyfta flottorbrytaren (3) for hand (PÅ) aller sänka den for hand (AV).

Avsluta operationen

After anvandning, Iat pumpen gà med rent vatten i 2-3 minutes for att avlagsna rester och partiklar som kan ha ackumulerats i pumpen och utloppsslangen.

5.UNDERHALL

Stäng alltid av maskinen och ta ut stromkontakten frän stromkällan innan rengöring och underhäll.

Under underhäll eller rengöring fãr du aldrig vila apparaten pa turbinen (pumphjulet).

Det finns inga delar inuti laddaren som kan servas av användaren. Om apparaten verkar vara blockerad, koppla bort stromförsörjningen genom att ta ut kontakten ur eluttaget och kontrollera om det finns blockeringar i apparaten (se "Blockeringar").

BLOCKERINGAR

Omdu misstänker att pumpen har blockerats, koppla bort strömforsrjningen genom att ta ut kontakten ur eluttaget och undersok turbinen. Du kommer at turbinen genom att ta bort fästskruvarna i basen och/eller underdelen.Forsok alternativt att na den misstänkta blockeringen genom utloppet (7) pa pumpens sida.

Spola alltidigenommed rent vatten after varje anvandning.

FORVARING OCH FROSTSKYDD

Den nedsänkbara pumpen och tillbehör som inte ar helt tömda kan forstöras av frost. Töm den nedsänkbara pumpen och tillbehör helt och skydda

dem mot frost. Forvara apparaten i vãl ventilerade torra lokaler med en temperatur som inte understiger + 5 °C. När det inte används bör redskapet forvaras utom räckhäll for barn på en torr och saker plats med god ventilation.

FELSÖKNINGSGUIDE

Problem Orsak Åtgård
Pumpen startar inte	Ingen ström-försörjning Flottör begränsad	Kontrolera)nätspänningenFlytta flottören tillen högre position
Pumpen är aktivenget vattenlevereras	Turbinen igensatt	Koppla bortpumpen franströmförsörjningen och rengörlleravblockera turbinen(se "BLOCKERIN-GAR")
Pumpen stängstei av	Flottör begränsad	Flytta flottören tillen lagre position
Pumpen startar inte eller stannarunder använd-ning. Pumpenstängs av afterkorta driftpéri-oder	Termisk saker-hetsbrytare foroverbelastninghar aktiveratsStrömmen hargattTurbinen igensattVattnet ar forvarmt	Koppla franström-försörjningen, lata stä i 2 minuter och rensa turbinen (vid behov, se "Blockeringar")Kontrolera saker-gar och elektriska anslutningarKoppla bort pumpenfrån strömförsörj-ningen och rengörlleravblockera turbinen (se "BLOC-KERINGAR")Se till att vattentem-peraturen inte har överskridit maximalt35°C

MILJÖ

Felaktig och/eller kasserad elektrisk ellerelektronisk utrustning maste lamnas in palaumliga atervinningsstationer.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU für avfall frän elektrisk och elektronisk utrustning och dess tillampninq nationell skalverktyg som inte langre kan användas samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROCprodukter ar utvecklade enigt hogsta kvalitetsstandard och garanteras varautan defekter bade vad galler material och tillverkning under den period som stipuleras enigt lag med borjan fran ursprungligt inkopsdatum. Om nagot fel uppstar pa Produkten underenna period pa ground av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas fränenna garanti:

• Reparationer ellerändringar som gjorts eller forsörtgöras på maskinen av ett iche auktoriserat servicecenter.
• Normalslitage.
• Verktyget har missbrukats, anvnts fel aller underhällits på felaktigt satt.
• Icke-originalreservdelar har anvants.

Detta utgor hela garantin fran foretaget, antingen uttryckt aller underforstatt. Det finns inga andra garantier, uttalade aller underforstdda som galler utover ordalydelsen harav, hari, inklusive de outtalade garantierna for saljbarhet och lamplighet forett särskilt syfte. Under inga omstandigheter skall VONROC hallas ansvarig for nagra oforutsedda eller indirekta skador. Aterforsaljarens atgarder skall begransas till reparation ell er byte av felaktiga enheter ell er delar.

Med forbéhäll forändringar i Produkten och braksanvisningen. Specifikationer kan ändras utan Förvarning.
