Produkttype	Dykpumpe til rent eller snavset vand
Mærke	Vonroc
Model	SP504AC
Forsyningsspænding	230 VAC / 50 Hz
Optagen effekt	900 W
Maksimal flowhastighed	16 000 l/t
Maksimalt tryk	0,85 bar
Maksimal pumpehøjde	8,5 m
Maksimal nedsænkningsdybde	7 m
Maksimal partikelstørrelse	25 mm
Minimal restvandshøjde (manuel tilstand)	50 mm
Automatisk tændingshøjde	50 cm
Automatisk slukhøjde	5 cm
Maksimal vandtemperatur	35 °C
Anbefalet vand-pH	6,5 – 8,5
Beskyttelsesklasse	IPX8
Termisk beskyttelse	Ja (integreret)
Flødkontakt	Ja
Udgangstilslutninger	25 mm, 32 mm, G1"
Anbefalet slangediameter (indvendig)	32 mm
Vandudgang	G1 ½"
Kabellængde	10 m
Vægt	5,1 kg
Vedligeholdelse	Afbryd strømmen før vedligeholdelse; skyl med rent vand efter brug
Garanti	Lovbestemt (afhængigt af købsland)

Ofte stillede spørgsmål - SP504AC Vonroc

Hvordan bruges pumpen i automatisk tilstand?

Placer pumpen i vandet, tilslut den, og flødkontakten starter pumpen når vandet når ca. 50 cm og stopper ved ca. 5 cm. Sørg for at fløderen ikke sidder fast.

Hvad gør jeg hvis pumpen ikke starter?

Kontroller strømforsyningen og afbryderen. Sørg for at flødkontakten ikke er blokeret i lav position. Hvis problemet fortsætter, rens pumpehjulet (se vejledning).

Hvad er den maksimale nedsænkningsdybde?

Den maksimale nedsænkningsdybde er 7 meter. Overskrid ikke denne grænse for at undgå skade på pumpen.

Kan jeg bruge pumpen til drikkevand?

Nej, pumpen er ikke designet til drikkevand. Brug den kun til rent eller let snavset vand (have, oversvømmelse).

Hvordan rengøres pumpen efter brug?

Afbryd pumpen, lad den derefter køre kortvarigt i rent vand for at fjerne rester. Skyl den med rent vand og opbevar den frostfrit.

Hvad gør jeg hvis pumpehjulet sidder fast?

Afbryd pumpen, skru bunden af for at få adgang til pumpehjulet, fjern snavs. Du kan også forsøge at løsne gennem vandudløbet. Saml forsigtigt.

Hvorfor stopper pumpen af sig selv?

Det kan skyldes overophedning: den termiske afbryder slukker for motoren. Vent 5 minutter og brug den igen. Kontroller også at vandet ikke overstiger 35 °C, eller at pumpehjulet ikke sidder fast.

Hvilken slange størrelse skal jeg bruge?

For optimalt flow, brug en slange med 32 mm indvendig diameter. Du kan bruge tilslutninger på 25 mm, 32 mm eller G1".

Hvordan opbevares pumpen om vinteren?

Tøm pumpen og tilbehøret helt for at undgå frost. Opbevar den i et ventileret rum med en temperatur over +5 °C, utilgængeligt for børn.

Er pumpen egnet til swimmingpools?

Nej, den må ikke bruges i en pool når der er personer eller dyr i vandet. Den kan bruges til at tømme en tom pool, men ikke som cirkulationspumpe.

BRUGSANVISNING SP504AC Vonroc

Laes de medfolgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Safremt sikkerhedsadvarsler og instruktioner不信 folges, kan dette medfolge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Folgende symboler anwendes i donne brugermanual aller pa produitet:

Laesbrugermanualen.

Angiver risiko for personskade, dodsfald eller beskadigelse af værktoget i tilfælde af manglende overholdelse af anvisningerne i donne vegledning.

Indikerer farer for elektrisk stød.

Beskyt apparatuset mod frost.

Maks. dybde.

Kassér不断完善 forkert container.

Produkt overholder de gaelende sikkerhedsstandar di de europaeiske direktiver.

SIKKERHEDSBEMAERKNINGER

DETTE APPARAT KAN ANVENDES AF BØRN PÅ 8 ÅR OG DEROVER SAMT AF PERSONER MED NEDSAT-TE FYSISKE, SENSORISKE ELLER MENTALE EVNER ELLER MANGLENDE ERFARING OG VIDEN, HVIS DE HOLDES UNDER OPSYN ELLER HAR FÅET VEJLED-NING I AT BRUGE APPARATET PÅ EN SIKKER MÄDE OG FORSTÄR DE DERMED FORBUNDNE RISICI. BØRN MÄ IKKE LEGE MED APPARATET. RENGÖRING OG BRUGERVEDLIGEHOLDELSE MÄ IKKE UDFÖRES AF BØRN UDEN OPSYN. HVIS FORSYNINGSLEDNINGEN ER BE-SKADIGET, SKAL DEN UDSKIFTES AF PRODUCENTEN, DENS SERVICEAGENT ELLER LIGNENDE KVALIFICERE-DE PERSONER FOR AT UNDGÅ FARER. STIKKET SKAL TRÄKKES UD AF STIKKONTAKTEN INDEN RENGÖRING ELLER VEDLIGEHOLDELSE AF APPARATET.

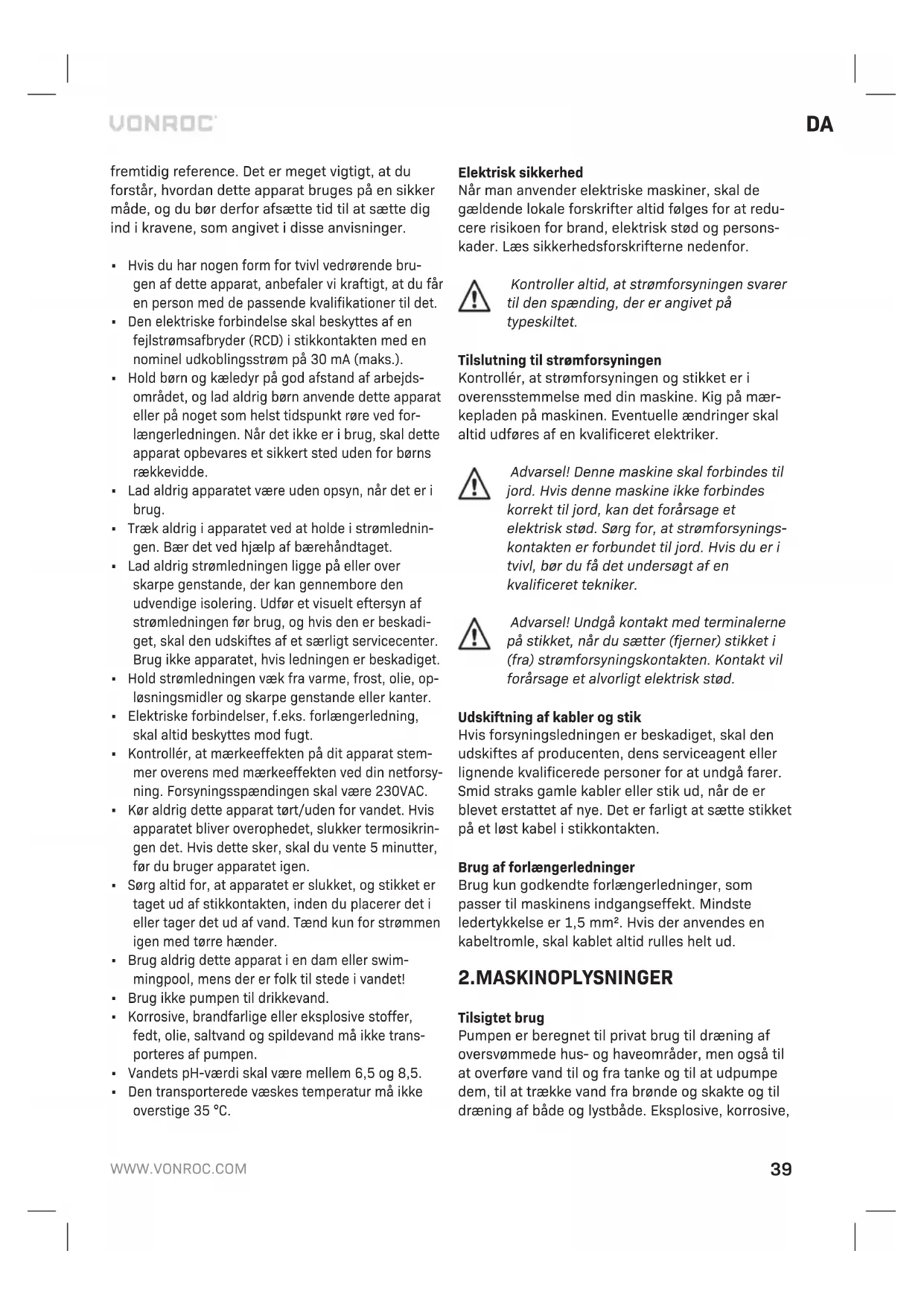

Laes disse anvisninger grundigt og omhyggeligt, inden du bruger dette apparat, og gem dem til

fremtidig reference. Det er meget vigtigt, at du forstår, hvordan dette apparat bruges på en sikker过得, og du bør derfor afsætte tid til at sætte dig ind i kravene, som angivet i disse anvisninger.

• Hvis du har nogen form for tvivl vedrørende brugen af dette apparat, anbefaler vi kraftigt, at du faren person med de passende kvalifikationer til det.
  Den elektriske forbindelse skal beskyttes af en fejlstrømsafbryder (RCD) i stikkontakten med en nominel udkoblingsstrøm pa 30mA (maks.).
• Hold børn og kæledyr på god afstand af arbejdsområdet, og lad aldrig børn anvende dette apparat eller på noget som helst tidspunkt røre ved forlængerledningen. Nár det ikke er i brug, skal dette apparat opbevares et sikkert sted ut den for børns rækkevidde.
  Lad aldrig apparatet vare uden opsyn, nár det er i brug.
• Træk aldrig i apparatet ved at holde i strømledningen. Bær det ved hjælp af barehändtaget.
  Lad aldrig stramledningen ligge på aller over skarpe genstande, der kan gennembore den udvendige isolering. Udfør et visuelt eftersyn af stromledningen for brug, og hvis den er beskadiget, skal den udskiftes af et særlicht servicecenter. Brug ikke apparatet, hvis ledningen er beskadiget.
• Hold strømledningen væk fra varme, frost, olie, oplosningsmidler og skarpe genstande eller kanter.
• Elektriske forbindelser, f.eks. forlaengerledning, skal altid beskyttes mod fugrt.
• Kontroller, at mærkeeeffekten på dit apparat stammer overens med mærkeeeffekten ved din netforsyning. Forsyningsspændingen skal�� 230VAC.
  Kør aldrig dette apparat tørt/eden for vendet. Hvis apparatet bliver overophedet, slukker termosikringen det. Hvis dette sker, skal du vents 5 minutter, for du bruger apparatet ingen.
• Sørg altid for, at apparatet er slukket, og stikket er taget ud af stikkontakten, inden du placerer det i ellertagerdet ud af vand. Tænd kun for strømmen ingen med tørre hænder.
• Brug aldrig dette apparat i en dam aller swimmingpool, mens der er folk til stede i vendet!
• Brug/DDP pumpen til drikkevand.
• Korrosive, brandfarlige eller eksplosive stoffer, fert, olie, saltvand og spildevand må ikke Transporteres af pumpen.
  Vandets pH-vaerdi skal vare mellem 6,5 og 8,5.
  Den transporterede vaeskes temperatur ma'ike overstige 35^

Elektrisk sikkerhed

När man anvender elektriske maskiner, skal de geldende lokale forskritter altid ffolges for at reducere risikoen for brand, elektrisk stød og personskader. Læs sikkerhedsforskrifterne nedenfor.

Kontroller altid, at strømforsyningen svarert til den spænding, der er angivet pa typeskiltet.

Kontroller, at stromforsyningen og stikket er i overensstemmelse med din maskine. Kig på mærkepladen på maskinen. Eventuelle ændringer skal altid udfores af en kvalificeret elektriker.

Adversel! Denne maskine skal forbindes til jord. HvisDENNE maskineIkke forbindes korrekt til jord, kan det forarsage et elektrisk stod.Sarg for, at strormforsynings-kontakten er forbundet til jord. Hvis du er i tvivil, bora du fafdet undersogt af en kvalificeret tekniker.

Advarsel! Undgå kontakt med terminalerne på stikket, när du sætter (fjerner) stikket i (fra) strømforsyningskontakten. Kontakt vil forårsage et alvorligt elektrisk stød.

Udskiftning af kabler og stik

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent aller lignende kvalificere de personer for at undgå farer. Smid straks gamle kabler eller stik ud, när de er blevet erstattet af nye. Det er farligt at sætte stikket på et løst kabel i stikkontakten.

Brug af forlaengerledninger

Brug kun godkende forlaengerledninger, som passer til maskinens indgangseffekt. Mindste ledertykke ser 1,5 mm². Hvis der anvendes en kabeltromle, skal kablet altid rulles helt ud.

2.MASKINOPLYSNINGER

Tilsigtet brug

Pumpen er beregnet til privat brug til draening af oversvommede hus- og haveområder, men øgsa til at overføre vand til og fra tanke og til at udpumper dem, til at trække vand fra bronde og skakte og til draening af bade og lystbåde. Eksplosive, korrosive,

brandfarlige stoffer, spildevand, saltvand, fert og olie må ikke Transporteres af pumpen. Partikelstørrelserne af de faste stoffer i det snavsede vand må ikke overstige den maksimale partikelstørrelse, der er specicereret i de tekniske data. Denne pumpe er/DDi ke designet til kontinuerlig drift (f.eks. som cirkulationspumpe til dam uller swimmingpool) ellertil stationere installationer (f.eks.lofteanordning, springvandspumpe).

TEKNISKE SPECIFICATIONER

Model nr. SP503AC SP504AC
Anvendelse Rent aller snavset vand
Svømmerafbyder Ja
Spænding 230 V AC / 50 Hz
Indgangseffekt 750W 900W
Maks. strømningshestighed 14000l/h 16000l/h
Maks. tryk 0.75 bar 0.85 bar
Maks. pumpehøjde 7.5m 8.5m
Maks. dybde 7m
Maks. partikelstørrelse 25mm
Min. restvandhøjde (manuel drift) *		50mm
Tændingshøjde (automisk drift) **		50cm
Slukningshøjde (automisk drift)		5cm
Maks. vandtemperatur		35°C
Beskyttelse		IPX8
Indbygget termisk motorbe-skytter		Ja
Udgangsslangeforbindelse		25mm, 32mm, G1"
Anbefalet indvendig slange-diameter		32mm
Vandudgang		G1 1/2"
Kabellængde		10m
Vægt		4.45 kg
		5.1 kg

• Den angivne restvandhøjde opnås kun i manuel drift.
  ** Skiftehøjden kan variere afhængigt af svømmerafbrderyden's position.

BESKRIVELSE

Tallene i den folgende tekst korresonderer med aufbildningen på side 2-3.

1. Baerehhandtag
2. Lås (svömmerafbrodyer)
3. Svømmerafbryder til/fra
4. Base
5. Slangekonnektor
6. Bøjet forbindelsessrør til vandudgang
7. Vandudgang
8. Udluftningshul

3. MONTERING

Jo storre slange og slangekonnektordiameter,des storre strmning.

32 mm (indvendig diameter) slange skal anwendes for at opnå maksimal strømnings-hastighed.

Jo lavere leveringshodje,des storrestromning.

Fastgorelse af udgangsslangen (fig. A, B)

1. Afgor, hvilken slangediamater du vil bruge. Se figur B.
2. Skær de mindre trin af slangekonnectoren (5) af, som ikke er nødvendige, med en velegnet kniv eller sav (medfølger ikke). Dette fjerner unødvendige strømningsbegrænsninger og sikrer en maksimal pumpekapacitet og vandstrømning.
3. Skru det bojede forbindelsesrortiludgangen (6) indivandudgangen (7).
4. Skru slangekonnektoren (5) på forbindelsessraret til udgangen (6).
5. Sæt slangen på slangekonnektoren (5) og fast-gør den med en slangeklemme af rustfrit stål (medfølger ikke).
6. Fastgør et velegnet reb (medfolger ici) til barehändtaget (1) for at sænke pumpen ned i dybt vand og for at lofte pumpen ud af vendet igen. Pumpen ma aldrig sænkes eller loftes i dens kabel.

4.BETJENING

Brug aldrig donne pumpe i en dam aller swimmingpool, mens der er folk til stede i vandet!

Træk aldrig i pumpen ved at holde i strømledningen. Pumpen skal bæres og placeres i vendet ved hjælp af barehåndtaget (1), og hvis vendet er dybt, skal den sænkes med et reb, der er bundet til barehåndtaget (1).

Sorg altid for, at pumpen er slukket, og stikket er taget ud af stikkontakten, inden du placerer den i ellter tager den ud af vand. Tend kun for strommenigen med torre hender.

Kor aldrig donne pumpetort/eden for vandet. Hvis apparatet bliver overophedet, slukker termosikringen det. Hvis dette sker, skal du vente 5 minutter, fdr du bruger pumpen igen.

Automatisch lufttømningsventil: Den automatiske lufttømningsventil fjerner eventuelle luftlommer i pumpen. Under denne proces slipper der luft ud gennem lufthullet (8), og derkommen bobler under vendet. Dette er ikke en fejl i din pumpe, men har til hensigt at fjerne luft fra pumpen. Det kan tage adskillige sekunder, før luften slipper ud, njr pumpen nedsaenkes for Forste gang.

Automatisk drift

Kabellengden mellem svemmerafbryderen (3) og svemmerafbryderlasen (2) skal altid vare mindst 10 cm.

1. For at justere indkoblings- og udkoblingshjden skal svommerafbryderens (3) kabel sættes på svommerafbryderlåsen (2) ved den pakravede højde.
2. Sænk pumpen ned i vandet. Det anbefales at stille pumpen på en solid platform på bunden for at holde den lodret, hvis dette kan lade siggere. Sørg for, at der ikke er nogen forbindringer omkring indgangsåbningerne omkring pumpens base. Indgangsåbningerne skal��e

fri for mudder ellr slam i bunden af en pool.

1. När pumpen sænkes ned i vandet, og der tændes for strømmen, begynder den at virke, sã snart svømmerafbrderyden (3) när den minimale aktiveringshøjde (ca. 50 cm) i vandet.
2. Pumpen slukkes, sá snart svömmerafbyderen (3) har næt slukningshøjden (ca. 5 cm) pga. den faldende vandstand.
3. Sorg for, at svommerafbryderen (3) ikke blokeres på nogen在这方面。
4. Efter brug skal du slukke for pumpen og trække netstikket ud af kontakten.
5. Loft pumpen ud af vandetigen.

Manuel drift

När der foretrækkes manuel drift, kan motoren aktiveres ved at hæve svømmerafbyderen (3) med händen (ON - tændt) eller sænke den med händen (OFF - slukket).

Afluttdedrift

After brug skal du lade pumpen kore med rent vand i 2-3 minutter for fjerne rester og partikler, der kan have akkumuleret sig i pumpen og udgangsslangen.

5.VEDLIGEHOLDELS

För rengöring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Under vedligeholdelse erler rengoring ma du aldrig lade apparatet hvile pa turbinen (kompressorhjulet).

Der er ingen dele i apparatet, der kan repareres af brugeren. Hvis apparatet lader til at vare blokeret, skal du slukke for strommen, tage stikket ud af kontakten og se apparatet after for blokeringer (se "Blokeringer").

BLOKERINGER

Hvis du har mistanke om, at pumpen er blevet blokeret, skal du slukke for strømmen ved stikkontakten og tage stikket ud og undersøge turbinen. Du fär adgang til turbinen ved at fjerne fastgorelsesskruerne i basen og/eller underbasen. Prov som alternativ at nä den mistænkte blokering gennem udgangen (7) på sider af pumpen.

Skyl altid gennem med rent vand after hver brug.

OPBEVARING OG FROSTBESKYTTELSE

Den nedsænkelige pumpe og tilbehør, der ikke drænes welt, kan blive ødelagt af frost. Dræn den nedsænkelige pumpe og tilbehøret fuldstændigt, og beskyt dem mod frost.

Opbevar dette apparat pa et tort sted med god udluftning og en temperatur, der ici kommt ned under +5^

När det ikke er i brug, skal dette apparat opbevares et sikkert sted.uden for børns rækkevidde.

VEJLEDNING TIL FEJLFINDING

Problem Årsag Løsning
Pumpe starter ikke	Ingen netforsy- ningSvømmer be- gramsenet	Kontrollér netfor-syningBring svømmer til højere position
Pumpe er aktiv, men der leveres intet vand	Turbine tilstoppet	Kobl pumpe fra strømforsyningen, og rengør eller fjern blokering af turbine (se "BLOKERIN- GER")
Pumpe slukkes ikke	Svømmer be- gramsenet	Bring svømmer til en lavere position
Pumpe starter ell er stopper ikke under brug. Pumpe slukket after korte drift-sperioder	Sikkerhedsafbry- der til termisk overbelastning er aktiveretStrømmen er gået	Kobl den fra strømforsyningen, lad den ligge i 2 minutter, ogrens turbinen (hvis påkrævet - se "Blokeringer")Kontrollér sikringer og el-forbindelser
	Turbine tilstoppet	Kobl pumpe fra strømforsyningen, og rengør eller fjern blokering af turbine (se "BLOKERINGER")
	Vandet er for varmt	Sørg for, at vand- temperaturen ikke har overskredet den maksimale på 35°C

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for EU-lande

Smid ici el-værktjoer ud sammen med almindeligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktoj som ici længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig在这方面。

GARANTI

VONROC produit er udviklet after de højeste kvalitetsstandder og er garanteret fri for mangler i savel materialer som udforelse i den lovpligtige期内e, der starter fra datoen for det oprindelige kob. Skulle produit edvikle nogen fejl i Ibet afijke期内e på grund af defekte materialer og/ eller fabrikationsfejl, sa kontakt VONROC direkte.

De falgende forhold er udelukket fra dette garanti:

• Reparationer og uller rettelser er blevet foretaget uller forsogt foretaget pa maskinen af u autoriserede servicecentre.
• Normalslitage.
  Værktøjet har vær et misligholdt, misbrugt ell er vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virks omheden enten udtrykt eller underforstaet. Der er ingen andre garantier udtrykt eller underforstaet, som strækker sig ud over forsiden heraf, heri, herun- der underforstaede garantier for salgbarhed og egnethed til et bestemt formal. VONROC vil under ingen omstændigheder vaere ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælp-ningsmidler vil vaere begrænsede til reparation uller udskiftning af fejlbehæftede enheder uller dele.

Produktet og brugermanualen kan ændres. Specifikationerne kan ændres,uden forudgående varsel.
