SP501AC - Pumpe Vonroc - Gratis brugsanvisning og manual

Produkttype	Dykpumpe til klart vand
Mærke	Vonroc
Model	SP501AC
Strømforsyning	230 VAC / 50 Hz
Optagen effekt	300 W
Maks. flow	6500 l/h
Maks. tryk	0,6 bar
Maks. pumpehøjde	6 m
Maks. nedsænkningsdybde	7 m
Maks. partikelstørrelse	5 mm
Min. restvandshøjde (manuel)	5 mm
Maks. vandtemperatur	35 °C
Vandets pH	6,5 - 8,5
Beskyttelsesklasse	IPX8
Termisk beskyttelse	Ja
Flydekontakt	Ja (justerbar)
Udløbstilslutning	25 mm, 32 mm, G1"
Anbefalet indvendig slangediameter	32 mm
Kabellængde	10 m
Vægt	3,22 kg
Vedligeholdelse	Skyl med rent vand efter hver brug; rengør pumpehjulet, hvis det sidder fast
Sikkerhed	Anbefalet fejlstrømsafbryder 30 mA; termisk beskyttelse; må ikke anvendes, når personer er i vandet
Reparationsmuligheder	Ingen reservedele, der kan repareres af brugeren; udskiftning af kabel skal udføres af en fagperson
Garanti	Mod defekter på dele og arbejdsløn (lovpligtig periode)

Ofte stillede spørgsmål - SP501AC Vonroc

Hvilke vandtyper kan jeg bruge med Vonroc SP501AC pumpen?

Pumpen er designet til klart vand kun. Brug ikke ætsende, brændbare, eksplosive stoffer, fedt, olie, saltvand eller spildevand. pH skal være mellem 6,5 og 8,5, og temperaturen må ikke overstige 35 °C.

Hvordan fungerer automatisk tilstand med flydekontakten?

I automatisk tilstand starter pumpen, når vandstanden når ca. 50 cm (flyder op) og stopper ved ca. 5 cm (flyder nede). Du kan justere højden ved at fastgøre flyderens kabel til låseknappen.

Hvad gør jeg, hvis pumpen ikke starter?

Kontrollér strømforsyningen, og sørg for, at flyderen ikke sidder fast. Hvis flyderen er fast i nedre position, løft den manuelt. Se også fejlfindingsguiden i brugervejledningen.

Hvordan undgår jeg, at pumpen kører tør?

Lad aldrig pumpen køre uden vand. Den er udstyret med termisk beskyttelse, der slukker den ved overophedning. Hvis det sker, skal du afbryde strømmen, lade den køle af i 5 minutter og kontrollere vandstanden, før du genstarter.

Hvad gør jeg, hvis pumpehjulet sidder fast?

Afbryd pumpen. Fjern skruerne i bunden for at få adgang til pumpehjulet og rengør for snavs. Du kan også forsøge at frigøre det via sideudløbet. Skyl derefter med rent vand.

Hvilken slangediameter skal jeg bruge for optimal flow?

Brug en slange med indvendig diameter 32 mm for at opnå maksimal flow. Sørg for at skære unødvendige gevind på tilslutningen for at undgå begrænsninger.

Kan jeg bruge pumpen i en swimmingpool eller et bassin med badende?

Nej, det er strengt forbudt at bruge pumpen i en swimmingpool eller et bassin, hvis der er personer eller dyr i vandet. Risiko for elektrisk stød.

Hvordan beskytter jeg pumpen mod frost?

Tøm pumpen og dens tilbehør helt efter hver brug. Opbevar den i et frostfrit rum ved en temperatur over +5 °C. Lad aldrig vand blive inde i pumpen om vinteren.

Hvad er den minimale restvandshøjde i manuel tilstand?

I manuel tilstand kan pumpen suge op til 5 mm restvand. Dette gør det muligt at fjerne næsten alt vand fra en overflade.

Hvad gør jeg, hvis strømkablet er beskadiget?

Kablet skal udskiftes af producenten, et autoriseret serviceværksted eller en kvalificeret person for at undgå risiko. Brug ikke pumpen med et beskadiget kabel.

BRUGSANVISNING SP501AC Vonroc

DA Oversættelse af den originale brugsanvisning 38

Følgende symboler anvendes i denne brugermanual eller på produktet:

Læs brugermanualen.

Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning.

Indikerer farer for elektrisk stød.

Beskyt apparatet mod frost.

Maks. dybde.

Kassér ikke produktet i en forkert container.

Produktet overholder de gældende sikkerhedsstandarder i de europæiske direktiver.

SIKKERHEDSBEMÆRKNINGER

DETTE APPARAT KAN ANVENDES AF B∅RN PÅ 8 ÅR OG DEROVER SAMT AF PERSONER MED NEDSATTE FYSISKE, SENSORISKE ELLER MENTALE EVNER ELLER MANGLENDE ERFARING OG VIDEN, HVIS DE HOLDES UNDER OPSYN ELLER HAR FÅET VEJLEDNING I AT BRUGE APPARATET PÅ EN SIKKER MÅDE OG FORSTÅR DE DERMED FORBUNDNE RISICI. B∅RN MÅ IKKE LEGE MED APPARATET. RENG∅RING OG BRUGERVEDLIGEHOLDELSE MÅ IKKE UDF∅RES AF B∅RN UDEN OPSYN. HVIS FORSYNINGSLEDNINGEN ER BESKADIGET, SKAL DEN UDSKIFTES AF PRODUCENTEN, DENS SERVICEAGENT ELLER LIGNENDE KVALIFICERE-DE PERSONER FOR AT UNDGÅ FARER. STIKKET SKAL TRÆKKES UD AF STIKKONTAKTEN INDEN RENG∅RING ELLER VEDLIGEHOLDELSE AF APPARATET.

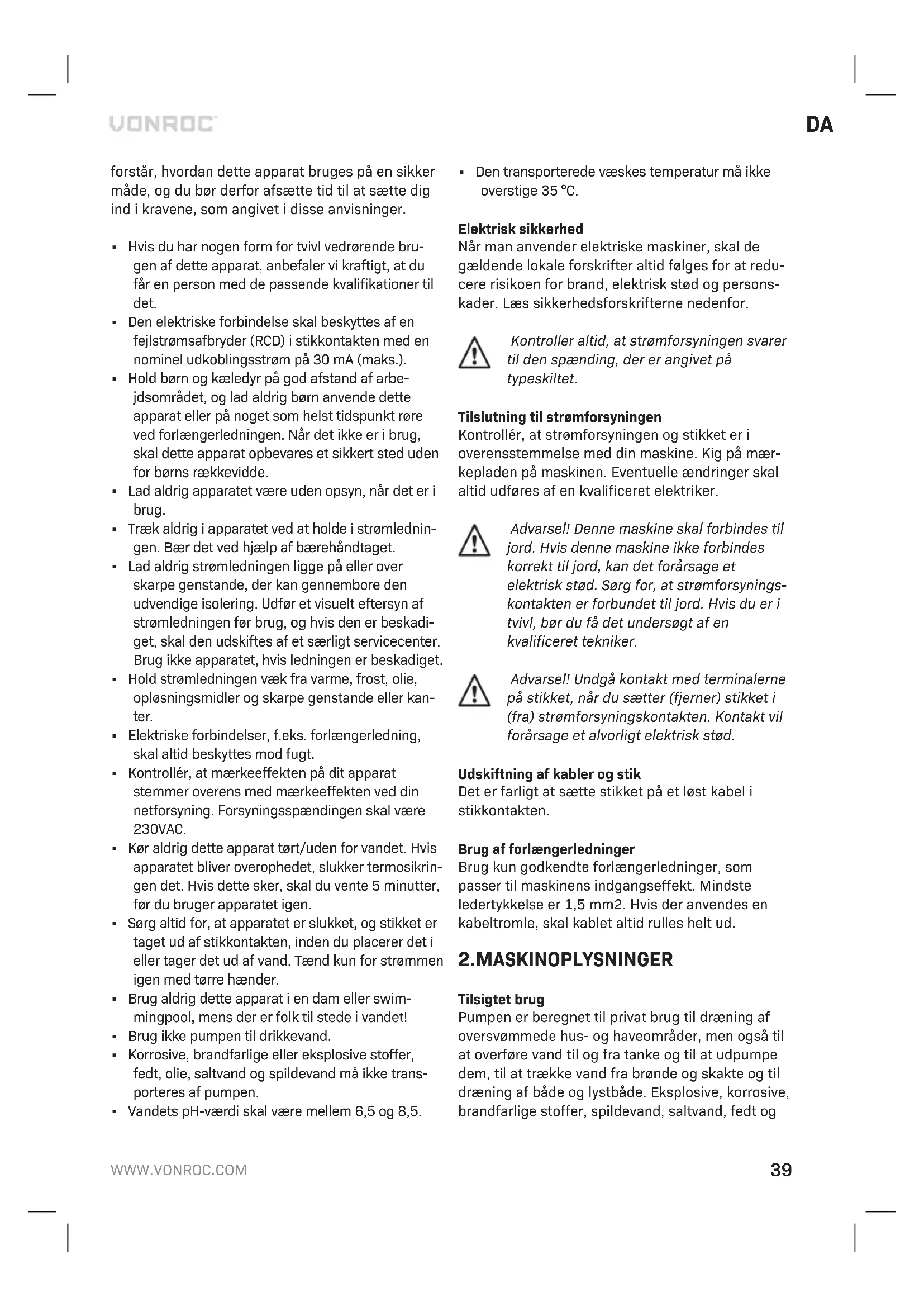

Læs disse anvisninger grundigt og omhyggeligt, inden du bruger dette apparat, og gem dem til fremtidig reference. Det er meget vigtigt, at du

forstår, hvordan dette apparat bruges på en sikker måde, og du bør derfor afsætte tid til at sætte dig ind i kravene, som angivet i disse anvisninger.

• Hvis du har nogen form for tvivl vedrørende brugen af dette apparat, anbefaler vi kraftigt, at du får en person med de passende kvalifikationer til det.
• Den elektriske forbindelse skal beskyttes af en fejlstrømsafbryder (RCD) i stikkontakten med en nominel udkoblingsstrøm på 30 mA (maks.).
• Hold børn og kæledyr på god afstand af arbejdsområdet, og lad aldrig børn anvende dette apparat eller på noget som helst tidspunkt røre ved forlængerledningen. Når det ikke er i brug, skal dette apparat opbevares et sikkert sted uden for børns rækkevidde.
• Lad aldrig apparatet være uden opsyn, når det er i brug.
• Træk aldrig i apparatet ved at holde i strømledningen. Bær det ved hjælp af bærehåndtaget.
• Lad aldrig strømledningen ligge på eller over skarpe genstande, der kan gennembore den udvendige isolering. Udfør et visuelt eftersyn af strømledningen før brug, og hvis den er beskadiget, skal den udskiftes af et særligt servicecenter. Brug ikke apparatet, hvis ledningen er beskadiget.
• Hold strømledningen væk fra varme, frost, olie, opløsningsmidler og skarpe genstande eller kanter.
• Elektriske forbindelser, f.eks. forlængerledning, skal altid beskyttes mod fugt.
• Kontrollér, at mærkeeffekten på dit apparat stemmer overens med mærkeeffekten ved din netforsyning. Forsyningsspændingen skal være 230VAC.
• Kør aldrig dette apparat tørt/uden for vandet. Hvis apparatet bliver overophedet, slukker termosikringen det. Hvis dette sker, skal du vente 5 minutter, før du bruger apparatet igen.
• Sørg altid for, at apparatet er slukket, og stikket er taget ud af stikkontakten, inden du placerer det i eller tager det ud af vand. Tænd kun for strømmen igen med tørre hænder.
• Brug aldrig dette apparat i en dam eller swimmingpool, mens der er folk til stede i vandet!
• Brug ikke pumpen til drikkevand.
• Korrosive, brandfarlige eller eksplosive stoffer, fedt, olie, saltvand og spildevand må ikke transporteres af pumpen.
• Vandets pH-værdi skal være mellem 6,5 og 8,5.

- Den transporterede væskes temperatur må ikke overstige 35 °C.

Elektrisk sikkerhed

Når man anvender elektriske maskiner, skal de gældende lokale forskrifter altid følges for at reducere risikoen for brand, elektrisk stød og personskader. Læs sikkerhedsforskrifterne nedenfor.

Kontroller altid, at strømforsyningen svarer til den spænding, der er angivet på typeskiltet.

Tilslutning til strømforsyningen

Kontrollér, at strømforsyningen og stikket er i overensstemmelse med din maskine. Kig på mærkepladen på maskinen. Eventuelle ændringer skal altid udføres af en kvalificeret elektriker.

Advarsel! Denne maskine skal forbindes til jord. Hvis denne maskine ikke forbindes korrekt til jord, kan det forårsage et elektrisk stød. Sørg for, at strømforsyningskontakten er forbundet til jord. Hvis du er i tvivl, bør du få det undersøgt af en kvalificeret tekniker.

Advarsel! Undgå kontakt med terminalerne på stikket, när du sætter (fjerner) stikket i (fra) strømforsyningskontakten. Kontakt vil forårsage et alvorligt elektrisk stød.

Udskiftning af kabler og stik

Det er farligt at sætte stikket på et løst kabel i stikkontakten.

Brug af forlængerledninger

Brug kun godkendte forlængerledninger, som passer til maskinens indgangseffekt. Mindste ledertykkelse er 1,5 mm2. Hvis der anvendes en kabeltromle, skal kablet altid rulles helt ud.

2.MASKINOPLYSNINGER

Tilsigtet brug

Pumpen er beregnet til privat brug til dræning af oversvømmede hus- og haveområder, men også til at overføre vand til og fra tanke og til at udpumpe dem, til at trække vand fra brønde og skakte og til dræning af både og lystbåde. Eksplosive, korrosive, brandfarlige stoffer, spildevand, saltvand, fedt og

olie må ikke transporteres af pumpen.

Partikelstørrelserne af de faste stoffer i det snavsede vand må ikke overstige den maksimale partikelstørrelse, der er specificeret i de tekniske data. Denne pumpe er ikke designet til kontinuerlig drift (f.eks. som cirkulationspumpe til dam eller swimmingpool) eller til stationære installationer (f.eks. løfteanordning, springvandspumpe).

TEKNISKE SPECIFIKATIONER

Model nr. SP501AC SP502AC
Anvendelse Rent vand Rent eller		snavset vand
Svømmerafbryder Ja
Spænding 230 V AC / 50 Hz
Indgangseffekt 300W 400W
Maks. strømningshastighed 6500l/h 8000l/h
Maks. tryk 0.6 bar 0.55 bar
Maks. pumpehøjde 6m 5.5m
Maks. dybde	7m
Maks. partikelstørrelse	5mm	25mm
Min. restvandhøjde (manuel drift) *	5mm	20mm
Tændingshøjde (automatisk drift) **	50cm
Slukningshøjde (automatisk drift)	5cm
Maks. vandtemperatur	35°C
Beskyttelse	IPX8
Indbygget termisk motorbe-skytter	Ja
Udgangsslangeforbindelse	25mm, 32mm, G1"
Anbefalet indvendig slange-diameter	32mm
Vandudgang	G1 1⁄4"
Kabellængde	10m
Vægt	3.22 kg	3.28 kg

* Den angivne restvandhøjde opnås kun i manuel drift.

** Skiftehøjden kan variere afhængigt af svømmerafbryderens position.

BESKRIVELSE

Tallene i den følgende tekst korresonderer med afbildningen på side 2-3.

1. Bærehåndtag
2. Lås (svømmerafbryder)
3. Svømmerafbryder til/fra
4. Base
5. Slangekonnektor
6. Bøjet forbindelsesrør til vandudgang
7. Vandudgang
8. Udluftningshul

3. MONTERING

Jo større slange og slangekonnektordiameter, des større strømning.

32 mm (indvendig diameter) slange skal anvendes for at opnå maksimal strømnings-hastighed.

Jo lavere leveringshøjde, des større strømning.

Fastgørelse af udgangsslangen (fig. A, B)

1. Afgør, hvilken slangediamater du vil bruge. Se figur B.
2. Skær de mindre trin af slangekonnektoren (5) af, som ikke er nødvendige, med en velegnet kniv eller sav (medfølger ikke). Dette fjerner unødvendige strømningsbegrænsninger og sikrer en maksimal pumpekapacitet og vandstrømning.
3. Skru det bøjede forbindelsesrør til udgangen (6) ind i vandudgangen (7).
4. Skru slangekonnektoren (5) på forbindelsesrøret til udgangen (6).
5. Sæt slangen på slangekonnektoren (5) og fastgør den med en slangeklemme af rustfrit stål (medfølger ikke).
6. Fastgør et velegnet reb (medfølger ikke) til bærehåndtaget (1) for at sænke pumpen ned i dybt vand og for at løfte pumpen ud af vandet igen. Pumpen må aldrig sænkes eller løftes i dens kabel.

4.BETJENING

Brug aldrig denne pumpe i en dam eller swimmingpool, mens der er folk til stede i vandet!

Træk aldrig i pumpen ved at holde i strømledningen. Pumpen skal bæres og placeres i vandet ved hjælp af bærehåndtaget (1), og hvis vandet er dybt, skal den sænkes med et reb, der er bundet til bærehåndtaget (1).

Sørg altid for, at pumpen er slukket, og stikket er taget ud af stikkontakten, inden du placerer den i eller tager den ud af vand. Tænd kun for strømmen igen med tørre hænder.

Kør aldrig denne pumpe tørt/uden for vandet. Hvis apparatet bliver overophedet, slukker termosikringen det. Hvis dette sker, skal du vente 5 minutter, før du bruger pumpen igen.

Automatisk lufttømningsventil: Den automatiske lufttømningsventil fjerner eventuelle luftlommer i pumpen. Under denne proces slipper der luft ud gennem lufthullet (8), og der kommer bobler under vandet. Dette er ikke en fejl i din pumpe, men har til hensigt at fjerne luft fra pumpen. Det kan tage adskillige sekunder, før luften slipper ud, når pumpen nedsænkes for første gang.

Automatisk drift

Kabellængden mellem svømmerafbryderen (3) og svømmerafbryderlåsen (2) skal altid være mindst 10 cm.

1. For at justere indkoblings- og udkoblingshøjden skal svømmerafbryderens (3) kabel sættes på svømmerafbryderlåsen (2) ved den påkrævede højde.
2. Sænk pumpen ned i vandet. Det anbefales at stille pumpen på en solid platform på bunden for at holde den lodret, hvis dette kan lade sig gøre. Sørg for, at der ikke er nogen forhindringer omkring indgangsåbningerne omkring pumpens base. Indgangsåbningerne skal være

fri for mudder eller slam i bunden af en pool.

1. Når pumpen sænkes ned i vandet, og der tændes for strømmen, begynder den at virke, så snart svømmerafbryderen (3) når den minimale aktiveringshøjde (ca. 50 cm) i vandet.
2. Pumpen slukkes, så snart svømmerafbryderen (3) har nået slukningshøjden (ca. 5 cm) pga. den faldende vandstand.
3. Sørg for, at svømmerafbryderen (3) ikke blokeres på nogen måde.
4. Efter brug skal du slukke for pumpen og trække netstikket ud af kontakten.
5. Løft pumpen ud af vandet igen.

Manuel drift

Når der foretrækkes manuel drift, kan motoren aktiveres ved at hæve svømmerafbryderen (3) med hånden (ON - tændt) eller sænke den med hånden (OFF - slukket).

Afsluttende drift

Efter brug skal du lade pumpen køre med rent vand i 2-3 minutter for fjerne rester og partikler, der kan have akkumuleret sig i pumpen og udgangsslangen.

5. VEDLIGEHOLDELSE

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Under vedligeholdelse eller rengøring må du aldrig lade apparatet hvile på turbinen (kompressorhjulet).

Der er ingen dele i apparatet, der kan repareres af brugeren. Hvis apparatet lader til at være blokeret, skal du slukke for strømmen, tage stikket ud af kontakten og se apparatet efter for blokeringer (se "Blokeringer").

BLOKERINGER

Hvis du har mistanke om, at pumpen er blevet blokeret, skal du slukke for strømmen ved stikkontakten og tage stikket ud og undersøge turbinen. Du får adgang til turbinen ved at fjerne fastgørelsesskruerne i basen og/eller underbasen. Prøv som alternativ at nå den mistænkte blokering gennem udgangen (7) på siden af pumpen.

Skyl altid gennem med rent vand efter hver brug.

OPBEVARING OG FROSTBESKYTTELSE

Den nedsænkelige pumpe og tilbehør, der ikke drænes helt, kan blive ødelagt af frost. Dræn den nedsænkelige pumpe og tilbehøret fuldstændigt, og beskyt dem mod frost.

Opbevar dette apparat på et tørt sted med god udluftning og en temperatur, der ikke kommer ned under +5 °C.

Når det ikke er i brug, skal dette apparat opbevares et sikkert sted uden for børns rækkevidde.

VEJLEDNING TIL FEJLFINDING

Problem Årsag Løsning
Pumpe starter ikke	Ingen netforsy-ningSvømmer be-grænset	Kontrollér netfor-syningBring svømmer til højere position
Pumpe er aktiv, men der leveres intet vand	Turbine tilstoppet	Kobl pumpe fra strømforsyningen, og rengør eller fjern blokering af turbine (se "BLOKERIN-GER")
Pumpe slukkes ikke	Svømmer be-grænset	Bring svømmer til en lavere position
Pumpe starter eller stopper ikke under brug. Pumpe slukket efter korte drift-sperioder	Sikkerhedsafbry-der til termisk overbelastning er aktiveretStrømmen er gået	Kobl den fra strøm-forsyningen, lad den ligge i 2 minutter, og rens turbinen (hvis påkrævet - se "Blokeringer")Kontrollér sikringer og el-forbindelser
	Turbine tilstoppetVandet er for varmt	Kobl pumpe fra strømforsyningen, og rengør eller fjern blokering af turbine (se "BLOKERINGER")Sørg for, at vand-temperaturen ikke har overskredet den maksimale på 35°C

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for EU-lande

Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde.

GARANTI

VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/eller fabrikationsfejl, så kontakt VONROC direkte.

De følgende forhold er udelukket fra denne garanti:

- Reparationer og eller rettelser er blevet foretaget eller forsøgt foretaget på maskinen af uautoriserede servicecentre.

- Normalslitage.

• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virks omheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og egnethed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælpningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele.

Produktet og brugermanualen kan ændres. Specifikationerne kan ændres uden forudgående varsel.
