Tipo di prodotto	Pompa sommersa per acqua chiara
Marca	Vonroc
Modello	SP501AC
Alimentazione	230 VAC / 50 Hz
Potenza assorbita	300 W
Portata max	6500 l/h
Pressione max	0.6 bar
Altezza di pompaggio max	6 m
Profondità massima di immersione	7 m
Dimensione massima particelle	5 mm
Altezza acqua residua minima (manuale)	5 mm
Temperatura dell'acqua max	35 °C
pH dell'acqua	6.5 - 8.5
Classe di protezione	IPX8
Protezione termica	Sì
Interruttore a galleggiante	Sì (regolabile)
Raccordo di uscita	25 mm, 32 mm, G1"
Diametro interno tubo consigliato	32 mm
Lunghezza cavo	10 m
Peso	3.22 kg
Manutenzione	Sciacquare con acqua chiara dopo ogni utilizzo; pulire la girante se bloccata
Sicurezza	Interruttore differenziale 30 mA raccomandato; protezione termica; non utilizzare in presenza di persone in acqua
Riparabilità	Nessuna parte riparabile dall'utente; sostituzione del cavo da parte di un professionista
Garanzia	Contro difetti di materiali e manodopera (durata legale)

Domande frequenti - SP501AC Vonroc

Quali tipi di acqua posso utilizzare con la pompa Vonroc SP501AC ?

La pompa è progettata per acqua chiara solo. Non utilizzare sostanze corrosive, infiammabili, esplosive, grassi, oli, acqua salata o acque reflue. Il pH deve essere compreso tra 6,5 e 8,5 e la temperatura non deve superare i 35 °C.

Come funziona la modalità automatica con l'interruttore a galleggiante ?

In modalità automatica, la pompa si avvia quando il livello dell'acqua raggiunge circa 50 cm (galleggiante sollevato) e si ferma a circa 5 cm (galleggiante abbassato). È possibile regolare l'altezza fissando il cavo del galleggiante al pulsante di blocco.

Cosa fare se la pompa non si avvia ?

Controllare l'alimentazione elettrica e assicurarsi che il galleggiante non sia bloccato. Se il galleggiante è bloccato in posizione bassa, sollevarlo manualmente. Consultare anche la guida alla risoluzione dei problemi nel manuale.

Come evitare che la pompa funzioni a secco ?

Non far mai funzionare la pompa senza acqua. È dotata di una protezione termica che la spegne in caso di surriscaldamento. Se ciò accade, scollegarla, lasciare raffreddare per 5 minuti e controllare il livello dell'acqua prima di riavviare.

Cosa fare in caso di blocco della girante ?

Scollegare la pompa. Rimuovere le viti della base per accedere alla girante e pulire i detriti. È anche possibile tentare di sbloccare dall'uscita laterale. Sciacquare poi con acqua chiara.

Quale diametro del tubo utilizzare per una portata ottimale ?

Utilizzare un tubo con diametro interno 32 mm per ottenere la portata massima. Assicurarsi di tagliare le tacche inutili sul raccordo per evitare restrizioni.

Posso utilizzare la pompa in una piscina o vasca con bagnanti ?

No, è severamente vietato utilizzare la pompa in una piscina o vasca se sono presenti persone o animali. Rischio di scossa elettrica.

Come proteggere la pompa dal gelo ?

Svuotare completamente la pompa e i suoi accessori dopo ogni utilizzo. Conservarla in un locale al riparo dal gelo, a una temperatura superiore a +5 °C. Non lasciare mai acqua all'interno in inverno.

Qual è l'altezza dell'acqua residua minima in modalità manuale ?

In modalità manuale, la pompa può aspirare fino a 5 mm di acqua residua. Ciò consente di evacuare quasi tutta l'acqua da una superficie.

Cosa fare se il cavo di alimentazione è danneggiato ?

Il cavo deve essere sostituito dal produttore, da un servizio autorizzato o da una persona qualificata per evitare rischi. Non utilizzare la pompa con un cavo danneggiato.

MANUALE UTENTE SP501AC Vonroc

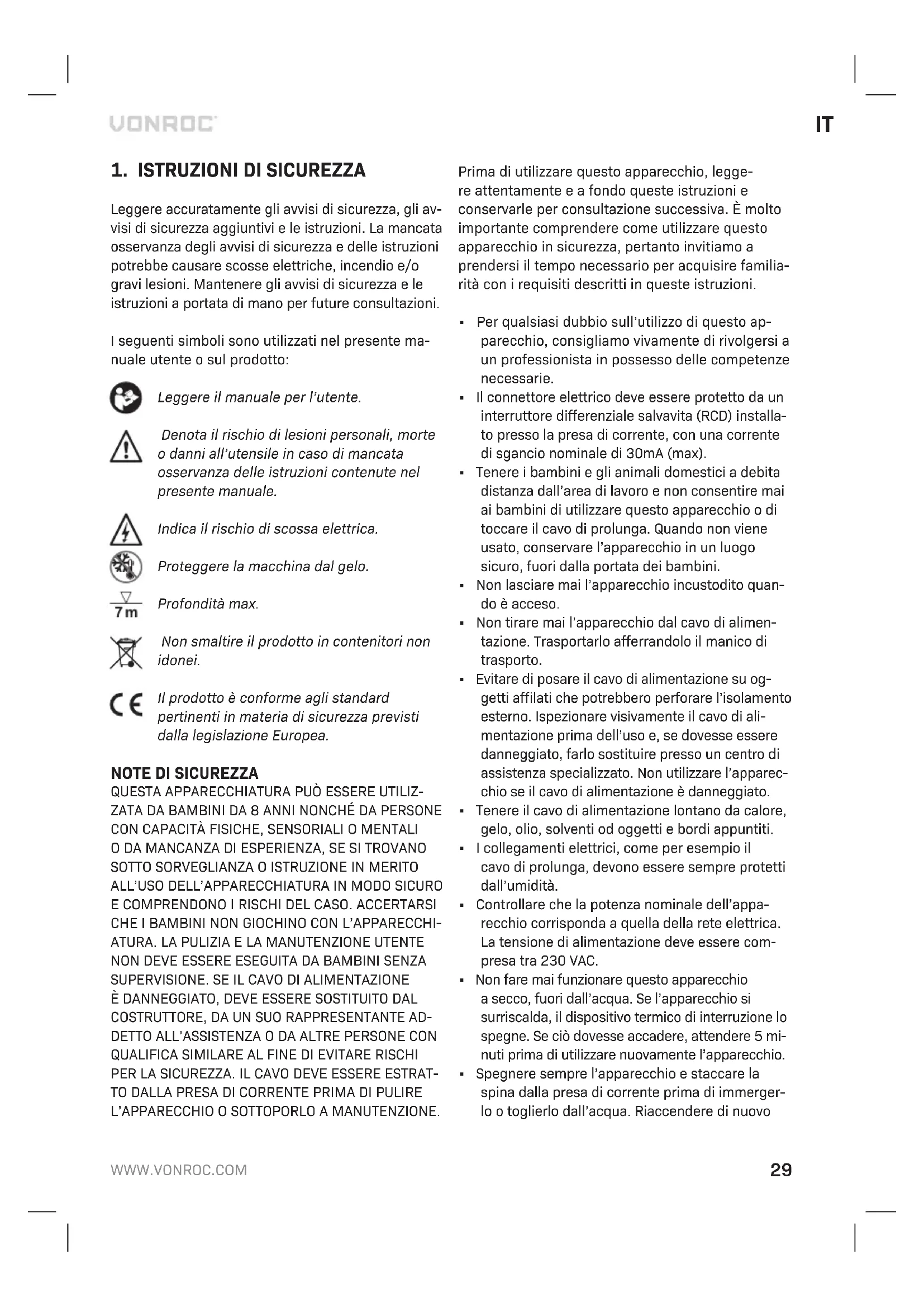

IT Traduzione delle istruzioni originali 29

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Indica il rischio di scossa elettrica.

Proteggere la macchina dal gelo.

Profondità max.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

NOTE DI SICUREZZA

QUESTA APPARECCHIATURA PUÒ ESSERE UTILIZZATA DA BAMBINI DA 8 ANNI NONCHÉ DA PERSONE CON CAPACITÀ FISICHE, SENSORIALI O MENTALI O DA MANCANZA DI ESPERIENZA, SE SI TROVANO SOTTO SORVEGLIANZA O ISTRUZIONE IN MERITO ALL'USO DELL'APPARECCHIATURA IN MODO SICURO E COMPRENDONO I RISCHI DEL CASO. ACCERTARSI CHE I BAMBINI NON GIOCHINO CON L'APPARECCHIATURA. LA PULIZIA E LA MANUTENZIONE UTENTE NON DEVE ESSERE ESEGUITA DA BAMBINI SENZA SUPERVISIONE. SE IL CAVO DI ALIMENTAZIONE È DANNEGGIATO, DEVE ESSERE SOSTITUITO DAL COSTRUTTORE, DA UN SUO RAPPRESENTANTE ADDETTO ALL'ASSISTENZA O DA ALTRE PERSONE CON QUALIFICA SIMILARE AL FINE DI EVITARE RISCHI PER LA SICUREZZA. IL CAVO DEVE ESSERE ESTRATTO DALLA PRESA DI CORRENTE PRIMA DI PULIRE L'APPARECCHIO O SOTTOPORLO A MANUTENZIONE. Prima di utilizzare questo apparecchio, legge-re attentamente e a fondo queste istruzioni e conservarle per consultazione successiva. È molto importante comprendere come utilizzare questo apparecchio in sicurezza, pertanto invitiamo a prendersi il tempo necessario per acquisire familiarità con i requisiti descritti in queste istruzioni.

• Per qualsiasi dubbio sull'utilizzo di questo apparecchio, consigliamo vivamente di rivolgersi a un professionista in possesso delle competenze necessarie.
• Il connettore elettrico deve essere protetto da un interruttore differenziale salvavita (RCD) installato presso la presa di corrente, con una corrente di sgancio nominale di 30mA (max).
• Tenere i bambini e gli animali domestici a debita distanza dall'area di lavoro e non consentire mai ai bambini di utilizzare questo apparecchio o di toccare il cavo di prolunga. Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori dalla portata dei bambini.
• Non lasciare mai l'apparecchio incustodito quando è acceso.
• Non tirare mai l'apparecchio dal cavo di alimentazione. Trasportarlo afferrandolo il manico di trasporto.
• Evitare di posare il cavo di alimentazione su oggetti affiliati che potrebbero perforare l'isolamento esterno. Ispezionare visivamente il cavo di alimentazione prima dell'uso e, se dovesse essere danneggiato, farlo sostituire presso un centro di assistenza specializzato. Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato.
• Tenere il cavo di alimentazione lontano da calore, gelo, olio, solventi od oggetti e bordi appuntiti.
• I collegamenti elettrici, come per esempio il cavo di prolunga, devono essere sempre protetti dall'umidità.
• Controllare che la potenza nominale dell'apparecchio corrisponda a quella della rete elettrica. La tensione di alimentazione deve essere compresa tra 230 VAC.
• Non fare mai funzionare questo apparecchio a secco, fuori dall'acqua. Se l'apparecchio si surriscalda, il dispositivo termico di interruzione lo spegne. Se ciò dovesse accadere, attendere 5 minuti prima di utilizzare nuovamente l'apparecchio.
• Spegnere sempre l'apparecchio e staccare la spina dalla presa di corrente prima di immergerlo o toglierlo dall'acqua. Riaccendere di nuovo

l'apparecchio solo con le mani asciutte.

• Non utilizzare mai questo apparecchio in uno stagno o in una piscina in presenza di persone in acqua!
• Non usare la pompa per l'acqua potabile.
• Sostanze corrosive, infiammabili o esplosive, grasso, olio, acqua salata e liquami non devono essere trasportati dalla pompa.
• Il pH dell'acqua deve essere compreso tra 6,5 e 8,5.
• La temperatura del liquido pompato non deve superare i 35 °C.

Sicurezza elettrica

Durante l'uso di macchine elettriche osservare sempre le norme di sicurezza del Vostro paese per ridurre il rischio di incendio, folgorazione, e lesioni personali. Leggere le seguenti istruzioni di sicurezza e anche quelle allegate.

Controllate sempre che il voltaggio della rete elettrica corrisponda a quello indi- cato sulla targetta dati dell'apparechio.

Collegamento alla rete elettrica

Controllare che la rete elettrica e la spina utilizzate siano conformi ai requisiti dell'apparecchio. Controllare la relativa targhetta di identificazione. Eventuali modifiche devono sempre essere effettuate da un elettricista qualificato.

Avvertenza! Questo apparecchio deve essere collegato a terra. In caso di collegamento a terra inappropriato, l'apparecchio può causare una scossa elettrica. Accertarsi che la presa di corrente sia dotata di messa a terra. In caso di dubbi farla controllare da un elettricista qualificato.

Avvertenza! Evitare il contatto con i terminali della spina quando si inserisce (si stacca) la spina alla (dalla) presa di corrente. Il contatto causerebbe una intensa scossa elettrica.

Sostituzione di cavi o prese

Eliminare vecchi cavi o prese che sono stati sostituiti da nuovi. E' pericoloso inserire in una presa di corrente la spina di un cavo scoperto.

Uso di prolunghe

Usate solo prolunghe approvate adatte alla potenza d'ingresso della macchina. La dimensione minima del conduttore è 1,5 mm2. Quando si usa una prolunga su un avvolgicavo, srotolarla completamente.

2. INFORMAZIONI RELATIVE ALL'E-LETTROUTENSILE

Uso previsto

Questa pompa sommersa è destinata all'uso privato per il prosciugamento di abitazioni e giardini allagati, ma anche per il pompaggio di acqua da e verso i serbatoi e il loro svuotamento, per il prelievo di acqua da pozzi e pozzetti e per lo scolo di barche e yacht. Sostanze esplosive, corrosive o infiammabili, grasso, olio, acqua salata e liquami non devono essere trasportati dalla pompa.

La dimensione delle particelle dei solidi contenuti nell'acqua sporca non deve superare la dimensione delle particelle massima indicata nei Dati tecnici.

Questa pompa non è concepita per il funzionamento continuo (ad es. come le pompe di ricircolo per piscine o stagni) o per impianti fissi (come ad es. i dispositivi di sollevamento o le pompe per fontane).

DATI TECNICI

Modello n.° SP501AC SP502AC
Applicazione	Acqua pulita	Acqua pu-lita e sporca
Interruttore a galleggiante Sì
Tensione 230 V CA / 50 Hz
Potenza assorbita 300W 400W
Portata max. 6500l/h 8000l/h
Pressione max. 0.6 bar 0.55 bar
Altezza max pompaggio	6m	5.5m
Profondità max	7m
Dimensione max. particelle	5mm	25mm
Altezza minima dell'acqua resi-dua (funzionamento manuale) *	5mm	20mm
Altezza di accensione (funzio-namento automatico) **	50cm
Altezza di spegnimento (funzio-namento automatico)	5cm
Temperatura dell'acqua max. 35°C
Protezione IPX8
Termoprotettore del motore Sì
Connettore del tubo flessibile di scarico	25mm, 32mm, G1"
Diametro interno tubo flessibile consigliato	32mm
Presa di scarico dell'acqua G1 1/4"
Lunghezza del cavo 10m
Peso 3.22 kg 3.28 kg

* L'altezza dell'acqua residua dichiarata viene raggiunta solo durante il funzionamento manuale.
** L'altezza di accensione/spegnimento può variare in base alla posizione dell'interruttore a galleggiante.

DESCRIZIONE

I numeri che compaiono nel testo si riferisconoagli schemi riportati a pagina 2-3.

1. Manico di trasporto
2. Fermo (dell'interruttore a galleggiante)
3. Interruttore di accensione/spegnimento a galleggiante
   4.Base
4. Raccordo per tubo flessibile
5. Raccordo a gomito per scarico acqua
6. Presa di scarico dell'acqua
7. Foro di sfiato

3.ASEMBLAGGIO

Più grande è il diametro del tubo flessibile e del raccordo per il tubo flessibile, maggiore è la portata.

Per ottenere la portata massima occorre usare un tubo flessibile di 32 mm (diametro interno).

Più bassa è l'altezza di mandata, maggiore è la portata.

Montaggio del tubo flessibile di scarico (Figg. A e B)

1. Decidere il diametro del tubo flessibile che si intende usare. Vedere la Fig. B.
2. Tagliare via i segmenti più piccoli del raccordo del tubo flessibile (5) non necessari, utilizzando un coltello o una sega adatti (non inclusi). In questo modo si eliminano le restrizioni di portata inutili, assicurando la capacità massima della pompa e la massima portata d'acqua.
3. Avvitare il raccordo a gomito di scarico (6) alla presa di scarico dell'acqua (7).
4. Avvitare il raccordo per tubo flessibile (5) sul raccordo a gomito di scarico (6).
5. Montare il tubo flessibile sul raccordo (5) e fissarlo con una fascetta stringitubo in acciaio inossidabile (non inclusa).
6. Fissare una corda adatta (non inclusa) al manico di trasporto (1), per calare la pompa in profondità e tirarla fuori di nuovo dall'acqua. Non calare o sollevare mai la pompa trattenendola dal cavo di alimentazione.

4.USO

Non utilizzare mai questa pompa in uno stagno o in una piscina in presenza di persone in acqua!

Non tirare mai la pompa afferrandola dal cavo di alimentazione. La pompa deve essere trasportata e messa in acqua utilizzando il manico di trasporto (1) oppure, se l'acqua è profonda, deve essere calata con una fune legata al manico di trasporto (1).

Spegnere sempre la pompa e staccare la spina dalla presa di corrente prima di immergerla o toglierla dall'acqua. Riaccendere di nuovo l'apparecchio solo con le mani asciutte.

Non fare mai funzionare questa pompa a secco, fuori dall'acqua. Se l'apparecchio si surriscalda, il dispositivo termico di interruzione lo spegne. Se ciò dovesse accadere, attendere 5 minuti prima di utilizzare nuovamente la pompa.

Valvola automatica di sfiato dell'aria: la valvola automatica di sfiato dell'aria elimina le eventuali sacche d'aria presenti nella

pompa. Durante questo processo, l'aria fuoriesce attraverso il foro di sfiato (8) e sott'acqua compaiono delle bolle d'aria. Non si tratta di un difetto della pompa. Questo serve ad espellere l'aria dall'apparecchio. Quando la pompa viene immersa nell'acqua la prima volta possono trascorre- re diversi secondi prima che l'aria sia espulsa.

Funzionamento automatico

La lunghezza del cavo tra l'interruttore a galleggiante (3) e il fermo dell'interruttore a galleggiante (2) deve essere sempre di almeno 10 cm.

1. Per regolare l'altezza di accensione e di spegnimento, fissare il cavo dell'interruttore a galleggiante (3) al fermo dell'interruttore a galleggiante (2) alla lunghezza desiderata.
2. Calare la pompa in acqua. Sarebbe consigliabile appoggiare la pompa su una piattaforma solida sul fondo per mantenerla possibilmente in posizione verticale. Assicurarsi che non vi siano ostacoli in prossimità delle aperture di ingresso intorno alla base della pompa. Le aperture di ingresso devono essere libere da fango o melma sul fondo di una piscina.
3. Collegare la spina del cavo di alimentazione alla presa elettrica.
4. Quando la pompa viene immersa in acqua e l'alimentazione viene attivata, inizia a funzionare appena l'interruttore galleggiante (3) raggiunge l'altezza minima di attivazione (circa 50 cm) nell'acqua.
5. La pompa si spegne appena l'interruttore a galleggiante (3) raggiunge l'altezza di spegnimento (circa 5 cm) a causa dell'abbassamento del livello dell'acqua.
6. Accertarsi che l'interruttore a galleggiante (3) non sia ostruito in alcun modo.
7. Dopo l'uso spegnere la pompa e staccare la spina dalla presa di corrente.
8. Tirare su di nuovo la pompa dall'acqua.

Funzionamento manuale

Se si preferisce utilizzare la modalità di funzionamento manuale è possibile attivare il motore sollevando con la mano l'interruttore a galleggiante (3) (accensione) con la mano oppure disattivarlo abbassando l'interruttore a galleggiante (spegnimento).

Operazione finale

Dopo l'uso, lasciare in funzione la pompa con acqua pulita per 2 - 3 minuti per rimuovere residui e particelle che potrebbero essersi accumulati nella pompa e nel tubo di scarico.

5.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.

Durante gli interventi di manutenzione o pulizia non appoggiare mai l'apparecchio sulla turbina (girante).

All'interno non sono presenti componenti riparabili dall'utilizzatore. Se l'apparecchio dovesse apparire bloccato, staccare la spina dalla presa elettrica e controllare che non vi siano ostruzioni (vedere la sezione "Ostruzioni").

OSTRUZIONI

Nel caso in cui si sospetti che la pompa si sia bloccata, staccare la spina dalla presa di corrente ed esaminare la turbina. È possibile accedere alla turbina rimuovendo le viti di fissaggio nella base e/o nella sottobase. In alternativa, provare a raggiungere la presunta ostruzione attraverso lo scarico (7) sul lato della pompa.

Dopo ciascun utilizzo sciacquare sempre a fondo con acqua pulita.

CONSERVAZIONE E PROTEZIONE DAL GELO

Se l'acqua non viene scaricata completamente dalla pompa sommersa e dai relativi accessori, un'eventuale esposizione al gelo può causare danni gravissimi. Svuotare completamente la pompa sommersa e gli accessori dall'acqua e proteggerli dal gelo.

Conservare la pompa in un ambiente asciutto e ben ventilato, in cui la temperatura non scenda al di sotto di +5 °C.

Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori dalla portata dei bambini.

GUIDA PER LA RISOLUZIONE DEI PROBLEMI

Problema Causa	Soluzione
La pompa non si avvia	Alimentazione di rete assente Interruttore a galleggiante vincolato	Controllare l'alimentazione di rete Portare l'interruttore a galleggiante più in alto
La pompa è attiva ma non viene mandata acqua	Turbina ostruita Scollegare la pom - pa dalla presa di corrente e pulire o sbloccare la turbina (Vedere la sezione "OSTRUZIONI")
La pompa non si spegne	Interruttore a galleggiante vincolato	Portare l'interruttore a galleggiante più in basso
La pompa non si avvia e non si ferma durante l'uso. La pompa si spegne dopo brevi intervalli di funzionamento	Si è attivato il dispositivo termico di interruzione per sovraccaricoÈ saltata la correnteTurbina ostruitaAcqua troppo calda	Scollegare la spina dalla presa di corrente, attendere 2 minuti e liberare la turbina (se necessario, vedere la sezione "Ostruzioni")Controllare i fusibili e i collegamenti elettriciScollegare la pom- pa dalla presa di corrente e pulire o sbloccare la turbina (Vedere la sezione "OSTRUZIONI")Assicurarsi che la temperatura del-l'acqua non superi il valore massimo di 35°C

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali.

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rime-di dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

RISPETTO AMBIENTALE

Se si prevede che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.
