GP525AC - Pompa Vonroc - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa da giardino
Marca	Vonroc
Modello	GP525AC
Potenza in ingresso	800 W
Tensione / Frequenza	230 VAC / 50 Hz
Portata massima	3300 l/h
Pressione massima	4 bar
Altezza di mandata massima	40 m
Altezza di aspirazione massima	8 m
Dimensione massima particelle	1 mm
Temperatura massima acqua	35 °C
Grado di protezione	IPX4
Attacco di pressione	Filettatura interna G1\"
Attacco di aspirazione	Filettatura interna G1\"
Diametro interno consigliato tubo di aspirazione	25 mm, 32 mm, 38 mm
Lunghezza cavo	1.2 m
Peso	5.5 kg
Livello di pressione sonora (LPA)	62.6 dB(A)
Livello di potenza sonora garantito (LWA)	77 dB(A)
Materiale dell'involucro	Plastica
Applicazione	Irrigazione con acqua piovana e pulita
Caratteristiche di sicurezza	Spegnimento termico, interruttore differenziale richiesto (≤30 mA)
Manutenzione	Svuotare prima del gelo, conservare sopra i 5 °C
Garanzia	Periodo legale dall'acquisto originale

Domande frequenti - GP525AC Vonroc

Che tipo di acqua posso utilizzare con la pompa GP525AC?

La pompa è progettata per acqua pulita e piovana. Non utilizzare per sostanze corrosive, infiammabili o esplosive, acque reflue, acqua salata, grasso o olio. Il pH deve essere compreso tra 6,5 e 8,5 e la temperatura non deve superare i 35 °C.

Posso utilizzare questa pompa in una piscina mentre ci sono persone?

No, non utilizzare mai la pompa in uno stagno o in una piscina mentre le persone sono in acqua. Rischio di scossa elettrica.

Cosa devo fare se la pompa non si avvia?

Controllare l'alimentazione di rete. Se il dispositivo di protezione termica è intervenuto, scollegare dall'alimentazione, attendere 5 minuti e pulire il sistema di aspirazione.

Come si adesca la pompa?

Rimuovere il tappo di riempimento, riempire la pompa e il tubo di aspirazione con acqua pulita, quindi rimontare il tappo. Non far mai funzionare la pompa a secco.

Qual è l'altezza massima di aspirazione?

L'altezza massima di aspirazione auto-adescante è di 8 metri.

Come devo conservare la pompa durante l'inverno?

Svuotare tutta l'acqua dalla pompa e dai tubi per evitare danni da gelo. Conservare in un luogo asciutto e ventilato sopra i 5 °C.

Che dimensione del tubo di aspirazione devo utilizzare?

Utilizzare un tubo di aspirazione con diametro interno 25 mm, 32 mm o 38 mm con filettatura esterna G1" e valvola di fondo.

La pompa ha un arresto automatico?

Ha un interruttore ON/OFF manuale e un arresto termico che si spegne in caso di surriscaldamento. Non ha arresto automatico in base al flusso dell'acqua.

La pompa è adatta per funzionamento continuo?

No, non è progettata per funzionamento continuo come la circolazione in piscine o stagni. È destinata all'irrigazione intermittente del giardino.

Qual è la garanzia e cosa copre?

VONROC offre una garanzia per difetti di materiali e fabbricazione per il periodo legale dalla data di acquisto. Esclusioni: riparazioni non autorizzate, usura normale, uso improprio, parti non originali.

MANUALE UTENTE GP525AC Vonroc

IT Traduzione delle istruzioni originali 33

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Indica il rischio di scossa elettrica.

Proteggere la macchina dal gelo.

Profondità max.

GP525AC: Livello di potenza sonora garantito LWA = 77 dB(A)

GP526AC: Livello di potenza sonora garantito LWA = 81 dB(A)

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

NOTE DI SICUREZZA

QUESTA APPARECCHIATURA PUÒ ESSERE UTILIZZATA DA BAMBINI DA 8 ANNI NONCHÉ DA PERSONE CON CAPACITÀ FISICHE, SENSORIALI O MENTALI O DA MANCANZA DI ESPERIENZA, SE SI TROVANO SOTTO SORVEGLIANZA O ISTRUZIONE IN MERITO ALL'USO DELL'APPARECCHIATURA IN MODO SICURO E COMPRENDONO I RISCHI DEL CASO. ACCERTARSI CHE I BAMBINI NON GIOCHINO CON L'APPARECCHIATURA. LA PULIZIA E LA MANUTENZIONE UTENTE NON DEVE ESSERE ESEGUITA DA BAMBINI SENZA SUPERVISIONE. SE IL CAVO DI ALIMENTAZIONE È DANNEGGIATO, DEVE ESSERE SOSTITUITO DAL

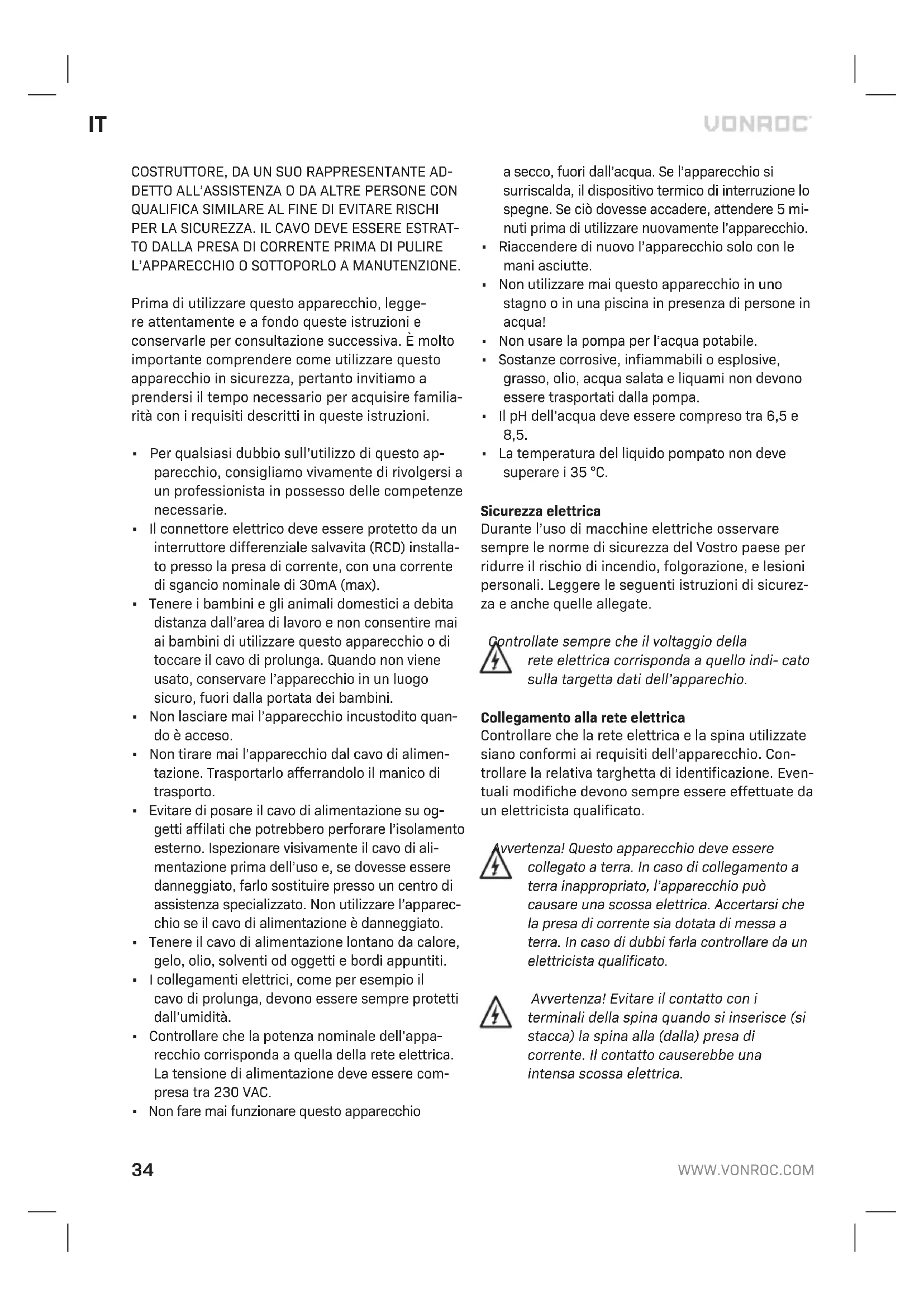

COSTRUTTORE, DA UN SUO RAPPRESENTANTE ADDETTO ALL'ASSISTENZA O DA ALTRE PERSONE CON QUALIFICA SIMILARE AL FINE DI EVITARE RISCHI PER LA SICUREZZA. IL CAVO DEVE ESSERE ESTRATTO DALLA PRESA DI CORRENTE PRIMA DI PULIRE L'APPARECCHIO O SOTTOPORLO A MANUTENZIONE.

Prima di utilizzare questo apparecchio, legge-re attentamente e a fondo queste istruzioni e conservarle per consultazione successiva. È molto importante comprendere come utilizzare questo apparecchio in sicurezza, pertanto invitiamo a prendersi il tempo necessario per acquisire familiarità con i requisiti descritti in queste istruzioni.

• Per qualsiasi dubbio sull'utilizzo di questo apparecchio, consigliamo vivamente di rivolgersi a un professionista in possesso delle competenze necessarie.
• Il connettore elettrico deve essere protetto da un interruttore differenziale salvavita (RCD) installato presso la presa di corrente, con una corrente di sgancio nominale di 30mA (max).
• Tenere i bambini e gli animali domestici a debita distanza dall'area di lavoro e non consentire mai ai bambini di utilizzare questo apparecchio o di toccare il cavo di prolunga. Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori dalla portata dei bambini.
• Non lasciare mai l'apparecchio incustodito quando è acceso.
• Non tirare mai l'apparecchio dal cavo di alimentazione. Trasportarlo afferrandolo il manico di trasporto.
• Evitare di posare il cavo di alimentazione su oggetti affiliati che potrebbero perforare l'isolamento esterno. Ispezionare visivamente il cavo di alimentazione prima dell'uso e, se dovesse essere danneggiato, farlo sostituire presso un centro di assistenza specializzato. Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato.
• Tenere il cavo di alimentazione lontano da calore, gelo, olio, solventi od oggetti e bordi appuntiti.
• I collegamenti elettrici, come per esempio il cavo di prolunga, devono essere sempre protetti dall'umidità.
• Controllare che la potenza nominale dell'apparecchio corrisponda a quella della rete elettrica. La tensione di alimentazione deve essere compresa tra 230 VAC.
• Non fare mai funzionare questo apparecchio

a secco, fuori dall'acqua. Se l'apparecchio si surriscalda, il dispositivo termico di interruzione lo spegne. Se ciò dovesse accadere, attendere 5 minuti prima di utilizzare nuovamente l'apparecchio.

• Riaccendere di nuovo l'apparecchio solo con le mani asciutte.
• Non utilizzare mai questo apparecchio in uno stagno o in una piscina in presenza di persone in acqua!
• Non usare la pompa per l'acqua potabile.
• Sostanze corrosive, infiammabili o esplosive, grasso, olio, acqua salata e liquami non devono essere trasportati dalla pompa.
• Il pH dell'acqua deve essere compreso tra 6,5 e 8,5.
• La temperatura del liquido pompato non deve superare i 35 °C.

Sicurezza elettrica

Durante l'uso di macchine elettriche osservare sempre le norme di sicurezza del Vostro paese per ridurre il rischio di incendio, folgorazione, e lesioni personali. Leggere le seguenti istruzioni di sicurezza e anche quelle allegate.

Controllate sempre che il voltaggio della rete elettrica corrisponda a quello indi- cato sulla targetta dati dell'apparechio.

Collegamento alla rete elettrica

Controllare che la rete elettrica e la spina utilizzate siano conformi ai requisiti dell'apparecchio. Controllare la relativa targhetta di identificazione. Eventuali modifiche devono sempre essere effettuate da un elettricista qualificato.

Avvertenza! Questo apparecchio deve essere collegato a terra. In caso di collegamento a terra inappropriato, l'apparecchio può causare una scossa elettrica. Accertarsi che la presa di corrente sia dotata di messa a terra. In caso di dubbi farla controllare da un elettricista qualificato.

Avvertenza! Evitare il contatto con i terminali della spina quando si inserisce (si stacca) la spina alla (dalla) presa di corrente. Il contatto causerebbe una intensa scossa elettrica.

Sostituzione di cavi o prese

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza. Eliminare vecchi cavi o prese che sono stati sostituiti da nuovi. E' pericoloso inserire in una presa di corrente la spina di un cavo scoperto.

Uso di prolunghe

Usate solo prolunghe approvate adatte alla potenza d'ingresso della macchina. La dimensione minima del conduttore è 1,5 mm². Quando si usa una prolunga su un avvolgicavo, srotolarla completamente.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Questa pompa da giardino è destinata all'uso privato per l'irrigazione di giardini e non per finalità commerciali. Non usarla per pompare sostanze esplosive, corrosive o infiammabili, grasso, olio, acqua salata e liquami.

Essa è concepita esclusivamente per pompare acqua piovana e acqua pulita. La dimensione delle particelle dei solidi contenuti nell'acqua non deve superare la dimensione delle particelle massima indicata nei Dati tecnici.

Questa pompa non è concepita per il funzionamento continuo (ad esempio come le pompe di ricircolo per piscine o stagni).

DATI TECNICI

Codice modello GP525AC GP526AC
Alloggiamento della pompa Plastica		Acciaio inossidabile
Tensione 230 V CA / 50 Hz
Potenza assorbita 800 W 1000 W
Portata max. (Fig. B) 3300 l/h 3500 l/h
Pressione max. 4 bar 4,4 bar
Altezza di pompaggio max. (Fig. B)	40 m 44 m
Altezza massima di aspirazione auto adescante	8 m
Dimensione max. particelle 1 mm (acqua pulita)

Temperatura dell'acqua max. 35 °C
Grado di protezione	IPX4
Raccordo di mandata	Filettatura interna G1"
Raccordo di aspirazione	Filettatura interna G1"
Diametro interno tubo consigliato (tubo di aspirazione)	25 mm, 32 mm, 38 mm
Lunghezza del cavo	1,2 m
Peso	5,5 kg	6,32 kg
Livello di pressione sonora L_PA	62,6 dB(A)K = 2,22dB(A)	66,2 dB(A)K = 2,66dB(A)
Livello di potenza sonora L_WA	74,5 dB(A)K = 2,22dB(A)	78,1 dB(A)K = 2,66dB(A)

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono ai disegni riportati alle pagine 2-5.

1. Interruttore di accensione/spegnimento
2. Tappo di scarico
3. Ingresso dell'acqua
4. Valvola di fondo/di non ritorno (non in dotazione)
5. Tappo di riempimento
6. Uscita dell'acqua
7. Manico di trasporto
8. Tubo di aspirazione (non in dotazione)

3. MONTAGGIO

Prima di eseguire qualsiasi lavoro sulla pompa, scollegare la spina dalla presa di corrente.

Fissaggio del manico (Fig. C)

1. Collocare il manico (7) sulla pompa, come illustrato nella Figura C.
2. Fissare il manico (7) serrando le due viti.

Installazione della pompa (Fig. E)

Installare la pompa in un ambiente ventilato e asciutto. È possibile installarla all'aperto, purché sia adeguatamente protetta dalla pioggia e dal vento. Assicurarsi che sia posta su un fondo orizzontale e stabile. Sistemare sempre la pompa da giardino in un punto più alto rispetto alla superficie dell'acqua, come illustrato nella Figura E.

Collegamento del tubo di aspirazione (Fig. A, D, E)

Non utilizzare raccordi per sistemi di collegamento di tubi flessibili o tubi d'acqua standard sul lato di aspirazione! È necessario usare un tubo di aspirazione (8) flessibile con un raccordo adatto (con filettatura esterna G1") e una valvola di fondo (4). La valvola di fondo (4) impedisce il riflusso dell'acqua al termine del processo di pompaggio.

Per ottenere la portata massima occorre

usare un tubo di aspirazione (8) flessibile con diametro interno di 25 mm, 32 mm o 38 mm.

Il tubo di aspirazione (8) dovrà essere il più corto possibile.

1. Riempire il tubo di aspirazione (8) con acqua del rubinetto pulita, come illustrato nella Figura D.
2. Applicare del nastro sigillante per filettature (nastro in Teflon) sul raccordo filettato del tubo di aspirazione.
3. Avvitare il raccordo del tubo di aspirazione a tenuta d'aria all'ingresso dell'acqua.
4. La valvola di fondo (4) deve essere posizionata verticalmente e ad almeno 30 cm dal fondo dell'acqua per evitare l'aspirazione di sabbia e sassi, come illustrato nella Figura E.

Collegamento del tubo di uscita (Fig. A)

Più grande è il diametro del tubo e del rispettivo raccordo, maggiore è la portata.

Più bassa è l'altezza di mandata, maggiore è la portata.

1. Decidere il diametro del tubo e i raccordi per il sistema di collegamento del tubo che si intende utilizzare.
2. Applicare del nastro sigillante per filettature (nastro in Teflon) sul raccordo filettato del tubo di aspirazione scelto.
3. Avvitare il raccordo (non in dotazione) all'uscita dell'acqua (6).
4. Collegare il tubo (non in dotazione) al raccordo.
5. Controllare che il tubo non presenti imperfezioni.

Riempimento della pompa con l'acqua (Fig. A, F)

1. Svitare e rimuovere il tappo di riempimento dell'acqua (5).
2. Riempire la pompa con acqua di rubinetto pulita, come mostrato nella Figura F, senza superare il livello massimo di riempimento.
3. Riposizionare il tappo di riempimento (5) senza serrarlo eccessivamente.

4. USO

Non utilizzare mai questa pompa in uno stagno o in una piscina in presenza di persone in acqua!

Accendere e spegnere la pompa solo con le mani asciutte.

Non mettere mai in funzione la pompa prima di avere riempito di acqua il tubo di aspirazione (8).

Pulire la valvola di fondo e il pre-filtro (entrambi non in dotazione) a intervalli regolari, controllando inoltre che non presentino danni. In caso contrario potrebbero non funzionare.

Accensione / spegnimento (Fig. A)

1. Prima di collegare la pompa alla presa di corrente, controllare che l'interruttore di accensione/spegnimento (1) sia nella posizione di spegnimento "O".
2. Spostare l'interruttore di accensione/spegnimento (1) nella posizione "l" per accendere la pompa. All'avvio della pompa, in un primo momento ci sarà molta aria nell'acqua. Non si tratta di un difetto della pompa. Questo serve ad espellere l'aria dall'apparecchio. Quando la pompa viene immersa nell'acqua la prima volta possono trascorrere diversi minuti prima che l'aria sia espulsa.
3. Spostare l'interruttore di accensione/spegnimento (1) nella posizione "O" per spegnere la pompa.

Conclusione del lavoro (Fig. A, G)

Non toccare la pompa finché non saranno trascorsi almeno 5 minuti da quando è stata spenta.

In presenza di rischio di gelo o se non si utilizza la pompa per un lungo periodo, riporla in maniera adeguata.

1. Assicurarsi che l'interruttore di accensione/spegnimento (1) sia nella posizione "O".
2. Scollegare la spina dalla presa di corrente.
3. Svitare e rimuovere il tappo di scarico dell'acqua (2). Lasciare scaricare l'acqua.
4. Alzare il tubo di aspirazione (fare attenzione, perché è pieno d'acqua).
5. Svitare il tubo di aspirazione (8) dall'ingresso dell'acqua (3).
6. Rimuovere il filtro e la valvola di fondo (4), poi sciacquare con acqua pulita. Assicurarsi che non ci sia più acqua nel tubo di aspirazione (8).
7. Staccare il tubo dell'acqua dall'uscita dell'acqua (6). Svitare il raccordo dall'uscita dell'acqua (6).
8. Riposizionare il tappo di scarico (2), senza serrarlo eccessivamente.
9. Pulire e riporre la pompa (vedere la Sezione "Manutenzione")

5. MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina dalla presa di corrente.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

Se l'apparecchio dovesse apparire bloccato, staccare la corrente dall'impianto elettrico, scollegare la spina dalla presa elettrica e controllare che non vi siano ostruzioni nella macchina. Pulire il tubo di aspirazione, la valvola di fondo, il pre-filtro e la pompa.

CONSERVAZIONE E PROTEZIONE DAL GELO

Se l'acqua non viene scaricata completamente dalla pompa da giardino e dai relativi accessori, un'eventuale esposizione al gelo può causare danni gravissimi. Svuotare completamente la pompa da giardino e gli accessori dall'acqua e proteggerli dal gelo. Conservare la pompa in un ambiente asciutto e ben ventilato, in cui la temperatura non scenda al di sotto di +5 °C.

Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori dalla portata dei bambini.

GUIDA PER LA RISOLUZIONE DEI PROBLEMI

Problema Causa	Soluzione
La pompa non si avvia	Alimentazione di rete assente	Controllare l'alimentazione di rete
La pompa è attiva, ma non viene erogata acqua (dopo essere stata avviata per più di 5 minuti)	La pompa non è completamente piena d'acquaÈ presente aria nel tubo di aspirazioneIl livello dell'acqua è troppo bassoIl tubo di aspirazione, la valvola di fondo, il pre-filtro o la pompa è bloccato/a	Riempire nuova-mente la pompa con l'acqua e controllare la valvola di fondo del tubo di aspirazioneControllare la tenuta dei vari giunti del tubo di aspirazioneRegolare l'altezza di installazione della pompa (< 8 m)Pulire il tubo di aspirazione, la valvola di fondo, il pre-filtro o la pompa
Pressione insufficiente	Tipo di pompa non correttoIl tubo di aspirazione è troppo lungo o ha troppe curvature; il diametro del tubo di aspirazione sceltonon è adattoIl tubo di aspirazione, la valvola di fondo, il pre-filtro o la pompa è bloccato/aIl tubo di uscita non è corretto oppure non è installato corretta-mente	Scegliere una pom-pa adattaPer ottenere la portata massima occorre usare un tubo di aspirazione flessibile con diametro interno di 25 mm, 32 mm o 38 mm. Accorciare il tubo di aspirazionePulire il tubo di aspirazione, la valvola di fondo, il pre-filtro o la pompaControllare il tubo di uscita e i rac-cordi. Più grande è il diametro del tubo e del rispettivo raccordo, maggiore è la portata. Più bassa è l'altezza di mandata, maggiore è la portata.
La pompa non si avvia e non si ferma durante l'uso.La pompa si spegne dopo brevi intervalli di funzionamento	Si è attivato il dispositivo termico di interruzione per sovraccaricoÈ saltata la cor-renteAcqua troppo calda	Scollegare la presa della pompa dalla presa di corrente, attendere 5 minuti e pulire il tubo di aspirazione, la valvola di fondo, il pre-filtro o la pompaControllare i fusibili e i collegamenti elettriciAssicurarsi che la temperatura del-l'acqua non sia oltre il valore massimo di 35 °C

RISPETTO AMBIENTALE

Se si prevede che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali.

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rime-di dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

1.SÄKERHETSFÖRESKRIFTER

(IT) Dichiariamo, sotto la nostra responsabilità, che questo prodotto è conforme alle normative e ai regolamenti seguenti: è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
