GEBRUIKSAANWIJZING GP525AC Vonroc

Vertaling van de oorspronkelijke gebruiksaanwijzing

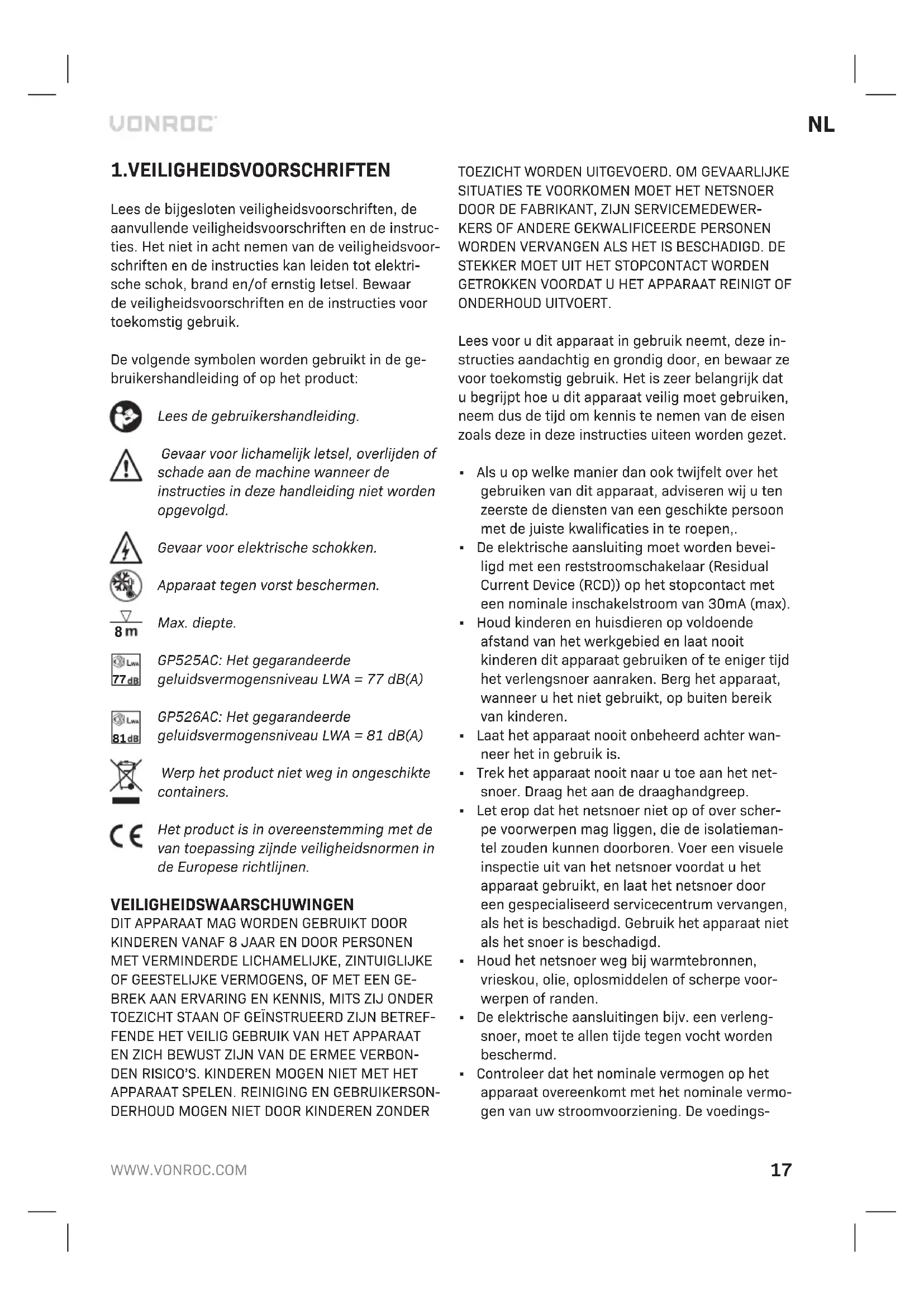

Lees de bijgesloten veiligheidsvoorschriften, de aanvullende veiligheidsvoorschriften en de instruc- ties. Het niet in acht nemen van de veiligheidsvoor- schriften en de instructies kan leiden tot elektri- sche schok, brand en/of ernstig letsel. Bewaar de veiligheidsvoorschriften en de instructies voor toekomstig gebruik. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken. Apparaat tegen vorst beschermen.

GP525AC: Het gegarandeerde geluidsvermogensniveau LWA = 77 dB(A)

GP526AC: Het gegarandeerde geluidsvermogensniveau LWA = 81 dB(A) Werp het product niet weg in ongeschikte containers. Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen. VEILIGHEIDSWAARSCHUWINGEN

GETROKKEN VOORDAT U HET APPARAAT REINIGT OF ONDERHOUD UITVOERT. Lees voor u dit apparaat in gebruik neemt, deze in- structies aandachtig en grondig door, en bewaar ze voor toekomstig gebruik. Het is zeer belangrijk dat u begrijpt hoe u dit apparaat veilig moet gebruiken, neem dus de tijd om kennis te nemen van de eisen zoals deze in deze instructies uiteen worden gezet.

• Als u op welke manier dan ook twijfelt over het gebruiken van dit apparaat, adviseren wij u ten zeerste de diensten van een geschikte persoon met de juiste kwalificaties in te roepen,.

• De elektrische aansluiting moet worden bevei- ligd met een reststroomschakelaar (Residual Current Device (RCD)) op het stopcontact met een nominale inschakelstroom van 30mA (max).

• Houd kinderen en huisdieren op voldoende afstand van het werkgebied en laat nooit kinderen dit apparaat gebruiken of te eniger tijd het verlengsnoer aanraken. Berg het apparaat, wanneer u het niet gebruikt, op buiten bereik van kinderen.

• Laat het apparaat nooit onbeheerd achter wan- neer het in gebruik is.

• Trek het apparaat nooit naar u toe aan het net- snoer. Draag het aan de draaghandgreep.

• Let erop dat het netsnoer niet op of over scher- pe voorwerpen mag liggen, die de isolatieman- tel zouden kunnen doorboren. Voer een visuele inspectie uit van het netsnoer voordat u het apparaat gebruikt, en laat het netsnoer door een gespecialiseerd servicecentrum vervangen, als het is beschadigd. Gebruik het apparaat niet als het snoer is beschadigd.

• Houd het netsnoer weg bij warmtebronnen, vrieskou, olie, oplosmiddelen of scherpe voor- werpen of randen.

• De elektrische aansluitingen bijv. een verleng- snoer, moet te allen tijde tegen vocht worden beschermd.

• Controleer dat het nominale vermogen op het apparaat overeenkomt met het nominale vermo- gen van uw stroomvoorziening. De voedings-18

spanning moet 230VAC zijn.

• Gebruik dit apparaat nooit droog - zonder water. Als het apparaat oververhit raakt, schakelt de thermische beveiliging het uit. Als dit gebeurt, wacht dan 5 minuten voor u het apparaat weer gebruikt.

• Schakel het apparaat alleen weer in met droge handen.

• Gebruik dit apparaat nooit in een vijver of een zwembad terwijl er mensen in het water zijn!

• Gebruik de pomp niet voor drinkwater.

• U mag met de pomp geen corroderende, brand- bare of explosieve stoffen, vet, olie, zout water en rioolwater pompen.

• De pH-waarde van water moet tussen 6,5 end 8,5 liggen.

• De temperatuur van de vloeistof die wordt ge- pompt mag niet hoger zijn dan 35 °C. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elek- trische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoor- schriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeen- komt met de waarde op het typeplaatje. Verbinding maken met de stroomvoorziening Controleer dat de voeding en de stekker die wordt gebruikt passen bij de machine. Kijk naar het typeplaatje op de machine. Eventuele veranderingen moeten altijd worden uitgevoerd door een gekwalifi- ceerde elektricien. Waarschuwing! Deze machine moet op aarde worden aangesloten. Als de machine niet op juiste wijze is geaaid, kan dat een elektrische schok tot gevolg hebben. Controleer dat het stopcontact is geaard. Laat bij twijfel een controle uitvoeren door een gekwalificeerde elektricien. Waarschuwing! Vermijd contact met aansluitpunten van de stekker wanneer u de stekker in het stopcontact steekt of uit het stopcontact trekt. Contact veroorzaakt een ernstige elektrische schok. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stek- kers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van mini- maal 1,5 mm². Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

2. TECHNISCHE INFORMATIE

De waterpomp voor de tuin is bedoeld voor particu- lier gebruik voor de irrigatie van tuinen, het is niet bestemde voor commercieel gebruik. Explosieve, corroderende, brandbare stoffen, rioolwater, zout water, vet en olie mogen niet met de pomp worden gepompt. De pomp is uitsluitend ontworpen en bestemd voor het pompen van schoon water en regenwater. De grootte van de deeltjes van vaste stoffen in het water mag niet de maximale grootte van deeltjes overschrijden die in de technische gegevens wordt gespecificeerd. Deze pomp werd niet ontwikkeld voor een con- stante werking (bijv. als circulatiepomp voor een zwembad of vijver).NL

TECHNISCHE SPECIFICATIES Modelnr. GP525AC GP526AC Behuizing van de pomp KunststofRoestvrij staalSpanning 230 VAC / 50HzIngangsvermogen 800 W 1000 WMax. doorstroomsnelheid (Afb. B)3300l/h 3500l/hMax. druk 4 bar 4,4 barMax. pomphoogte (Afb. B) 40 m 44 mMax. zelfaanzuigende hoogte 8 mMax. grootte deeltjes 1 mm (schoon water)Max. watertemperatuur 35 °CBeveiliging IPX4Drukaansluiting G1" interne schroefdraadZuigaanlsuiting G1" interne schroefdraadAanbevolen binnenslang diameter (zuigslang)25 mm, 32 mm, 38 mmKabellengte 1,2 mGewicht 5,5 kg 6,32 kgGeluidsdrukniveau L 62,6 dB(A) K = 2,22 dB(A)66,2 dB(A) K = 2,66 dB(A)Geluidsvermogenniveau L 74,5 dB(A) K = 2,22 dB(A)78,1 dB(A) K = 2,66 dB(A) BESCHRIJVING De cijfers in deze tekst verwijzen naar de diagram- men op pagina 2-5.

4. Voetklep / Terugslagklep (niet meegeleverd)

8. Zuigslang (niet meegeleverd)

Voordat werkzaamheden aan de machine worden uitgevoerd, moet eerst de stekker uit het stopcontact worden genomen. De handgreep monteren (Afb. C)

1. Zet de handgreep (7) op de machine, zoals

wordt getoond in afbeelding C.

2. Monteer de handgreep (7) door de twee schroe-

ven vast te draaien. Het installeren van de pomp (Afb. E) De pomp moet in een geventileerde en droge omgeving worden geïnstalleerd. De pomp kan bui- tenshuis worden geïnstalleerd, mits er een goede bescherming is tegen regen en wind. Controleer of de pomp op een horizontale en stabiele onder- grond is geplaatst. Plaats de waterpomp voor de tuin altijd op een hoger punt dan het wateropper- vlak, zoals weergeven in afbeelding E. De zuigslang bevestigen (Afb. A, D, E) Gebruik aan de zuigzijde geen bevestigingen van een systeem voor slangaansluitingen of standaard waterslangen! Een zuigslangset (8) met een daarvoor geschikte koppeling (G1" externe schroefdraad en voetklep (4) moeten worden gebruikt. De voetklep(4) voorkomt het terugstromen van het water aan het einde van het pompproces. Een zuigslang met een diameter van 25 mm, 32 mm, of 38 mm (binnendiameter) moet worden gebruikt om de maximale doorstroomsnelheid te realiseren. De zuigslang (8) dient zo kort mogelijk te zijn.

1. Vul de zuigslang (8) met schoon kraanwater,

zoals weergegeven in afbeelding D.

2. Breng schroefdraadtape (Teflon tape) aan op de

schroefdraadaansluiting van de zuigslang.

3. Schroef de zuigslangaansluiting luchtdicht aan

4. De voetklep (4) moet verticaal worden geplaatst

en op een minimale afstand van 30 cm vanaf de waterbodem, om te voorkomen dat zand en stenen worden aangezogen, zoals weergegeven in afbeelding E.20

De afvoerslang bevestigen (Afb. A) Hoe groter de diameter van de slang en de slangconnector, des te groter de doorstro- ming. Hoe lager de oppomphoogte, des te groter de doorstroming.

1. Bepaal welke slangdiameter en welke bevesti-

gingen van een systeem voor de slangaanslui- tingen u gaat gebruiken.

2. Breng schroefdraadtape (Teflon tape) aan op de

geselecteerde schroefdraadaansluiting.

3. Schroef de aansluiting (niet meegeleverd) in de

4. Sluit de slang (niet meegeleverd) aan op de

koppeling resp. aansluiting.

5. Controleer of er geen knikken in de slang zitten.

De pomp vullen met water (Afb. A, F)

1. De vuldop (5) losdraaien en verwijderen.

2. Vul de pomp met schoon kraanwater, zoals

weergegeven in afbeelding F. Niet te veel water in de pomp vullen.

3. Plaats de vuldop (5) weer terug en draai niet te

Gebruik deze pomp nooit in een vijver of zwembad als mensen in het water aanwezig zijn! De pomp alleen met droge handen aan- en uitschakelen. De pomp nooit activeren voordat de pomp en zuigslang (8) gevuld zijn met water. Reinig de voetklep (niet meegeleverd) en het voorfilter (niet meegeleverd) regelmatig en controleer op beschadigingen. Anders kan de functie misschien niet goed werken. Aan-/Uitschakelen (Afb. A)

1. Controleer of de AAN/UIT-schakelaar (1) in de

stand ‘0’ staat en sluit pas daarna de pomp aan op de stroomvoorziening.

2. Zet de AAN/UIT-schakelaar (1) in de stand ‘I’ om

de pomp in te schakelen. Als de pomp wordt gestart, zal er eerst veel lucht in het water aanwezig zijn. Dit wijst niet op een defect van de pomp, maar dient om de lucht uit de pomp te verdrijven. Wanneer de pomp voor de eerste keer wordt ondergedompeld, kan het enkele minuten duren voordat de lucht uit de pomp is ontsnapt.

3. Zet de AAN/UIT-schakelaar (1) in de stand '0’ om

de pomp uit te schakelen. Werkzaamheden beëindigen (Afb. A, G) Raak de pomp niet aan, tenzij de stroom- voorziening al minimaal 5 minuten geleden werd uitgeschakeld. Als er risico op vorst aanwezig is, of als u de pomp langere tijd niet gaat gebruiken, adviseren wij u om de pomp op een juiste manier op te bergen.

1. Controleer of de AAN/UIT-schakelaar (1) in de

stand ‘O’ staat ingesteld.

2. Trek de netstekker uit de stroomvoorziening.

3. Draai de aftapplug (2) los en verwijder het. Laat

4. Trek de zuigslang omhoog (voorzichtig, deze zit

5. Schroef de zuigslang (8) los van de watertoevoer

6. Verwijder het filter en de voetklep (4), daarna

spoelen met helder water. Controleer of geen water in de zuigslang (8) is achtergebleven.

7. Neem de waterslang uit de waterafvoer (6).

Schroef de aansluiting van de waterafvoer (6) los.

8. Plaats de aftapplug (2) weer terug en draai niet

9. Reinig het apparaat en berg het op (zie ‘Onder-

Schakel de machine altijd uit en trek de stekker uit het stopcontact, voordat de machine wordt gereinigd of onderhoud uitgevoerd gaat worden.NL

Maak de behuizing van het apparaat regelmatig schoon met een zachte doek, bij voorkeur na ieder gebruik. Verwijder hardnekkig vuil met een zachte doek vochtig gemaakt met een zeepoplossing. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak, enzovoorts. Chemicaliën zoals deze kunnen de synthetische componenten beschadigen. Als het apparaat verstopt lijkt te zijn, trek dan de stekker uit het stopcontact en controleer het apparaat op verstoppingen. Reinig de zuigslang, voetklep, voorfilter en pomp.

OPSLAG EN BESCHERMING TEGEN VORST

Waterpompen voor de tuin en accessoires die nog resterend water bevatten, kunnen door de vorst permanent beschadigd worden. Laat al het water uit de waterpomp voor de tuin en de accessoires lopen en bescherm hen tegen de vorst. Berg het apparaat op in een goed geventileerde, droge ruimte waar de temperatuur niet daalt onder +5°C. Berg het apparaat, wanneer u het niet gebruikt, op buiten bereik van kinderen.

GIDS VOOR HET OPLOSSEN VAN PROBLEMEN

Probleem Oorzaak Oplossing Pomp start niet Geen elektriciteit Controleer de stroomvoorzieningDe pomp is actief, maar er wordt geen water toe gevoerd (nadat de pomp al meer dan 5 minuten geleden werd gestart)De pomp is niet volledig gevuld met waterLucht in de zuig-slangHet waterniveau is te laagDe zuigslang, voet-klep, voorfilter of pomp is verstoptVul de pomp opnieuw met water en controleer de voetklep van de zuigslangControleer de afdichting van de verschillende aansluitingen van de zuigslangPas de installatie-hoogte van de pomp aan (< 8 m)Reinig de zuigslang, voetklepOnvoldoende drukOnjuiste type pomp De zuigslang is te lang of heeft te veel bochten, de diameter van de zuigslang is niet geselecteerd zoals vereist.De zuigslang, voet-klep, voorfilter of pomp is verstopt.De waterafvoer-slang is onjuist of niet goed geïnstalleerd.Selecteer een geschikte pompEen zuigslang met een diameter van 25 mm, 32 mm, of 38 mm (binnen-diameter) moet worden gebruikt om de maximale door-stroomsnelheid te realiseren. Maak de zuigslang korter.Reinig de zuigslang, voetklep, voorfilter of pomp.Controleer de water-afvoerslang en de aansluitingen. Hoe groter de diameter van de slang en de slangaansluiting, hoe hoger de door-stroomsnelheid. Hoe lager de oppomp-hoogte, des te groter de doorstroming.Pomp start niet of start tijdens gebruik. Pomp wordt uitgeschakeld na een korte periode van activiteitDe schakelaar van de beveiliging voor thermische overbelasting is geactiveerd.De zekering van de stroomvoorziening is doorgeslagenHet water is te heet Van de stroomvoor-ziening scheiden, vijf minuten laten staan en de zuigslang, voetklep, voorfilter of pomp reinigen. Controleer de zeke ringen en elektrische aansluitingenControleer of de watertemperatuur niet boven het maximum van 35 °C is gestegen MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.22

Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoog- ste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt. Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete ga- ranties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON- ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
