GP525AC - Pompe Vonroc - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de jardin
Marque	Vonroc
Modèle	GP525AC
Puissance d'entrée	800 W
Tension / Fréquence	230 VAC / 50 Hz
Débit max	3300 l/h
Pression max	4 bar
Hauteur de refoulement max	40 m
Hauteur d'aspiration max	8 m
Taille max des particules	1 mm
Température max de l'eau	35 °C
Indice de protection	IPX4
Raccordement pression	Filetage intérieur G1"
Raccordement aspiration	Filetage intérieur G1"
Diamètre intérieur recommandé du tuyau d'aspiration	25 mm, 32 mm, 38 mm
Longueur du câble	1.2 m
Poids	5.5 kg
Niveau de pression acoustique (LPA)	62.6 dB(A)
Niveau de puissance acoustique garanti (LWA)	77 dB(A)
Matériau du boîtier	Plastique
Application	Irrigation avec eau claire et eau de pluie
Caractéristiques de sécurité	Protection thermique, DDR requis (≤30 mA)
Entretien	Vidanger avant le gel, stocker au-dessus de 5 °C
Garantie	Période légale à compter de l'achat d'origine

FOIRE AUX QUESTIONS - GP525AC Vonroc

Quel type d'eau puis-je utiliser avec la pompe GP525AC ?

La pompe est conçue pour l'eau claire et l'eau de pluie. Ne pas utiliser pour des substances corrosives, inflammables ou explosives, des eaux usées, de l'eau salée, de la graisse ou de l'huile. Le pH doit être compris entre 6,5 et 8,5 et la température ne doit pas dépasser 35 °C.

Puis-je utiliser cette pompe dans une piscine en présence de personnes ?

Non, n'utilisez jamais la pompe dans un étang ou une piscine pendant que des personnes sont dans l'eau. Risque d'électrocution.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation secteur. Si la protection thermique s'est activée, débranchez l'alimentation, attendez 5 minutes et nettoyez le système d'aspiration.

Comment amorcer la pompe ?

Retirez le bouchon de remplissage, remplissez la pompe et le tuyau d'aspiration avec de l'eau propre, puis remettez le bouchon. Ne jamais faire fonctionner la pompe à sec.

Quelle est la hauteur d'aspiration maximale ?

La hauteur d'aspiration maximale auto-amorçante est de 8 mètres.

Comment stocker la pompe en hiver ?

Vidangez toute l'eau de la pompe et des tuyaux pour éviter les dommages dus au gel. Stockez dans un endroit sec et ventilé au-dessus de 5 °C.

Quelle taille de tuyau d'aspiration dois-je utiliser ?

Utilisez un tuyau d'aspiration avec un diamètre intérieur de 25 mm, 32 mm ou 38 mm avec un filetage extérieur G1" et un clapet de pied.

La pompe dispose-t-elle d'un arrêt automatique ?

Elle dispose d'un interrupteur MARCHE/ARRÊT manuel et d'une protection thermique qui s'éteint en cas de surchauffe. Elle n'a pas d'arrêt automatique basé sur le débit d'eau.

La pompe est-elle adaptée à un fonctionnement continu ?

Non, elle n'est pas conçue pour un fonctionnement continu comme la circulation dans les piscines ou les étangs. Elle est destinée à l'irrigation intermittente du jardin.

Quelle est la garantie et que couvre-t-elle ?

VONROC offre une garantie pour les défauts de matériaux et de fabrication pendant la période légale à compter de la date d'achat. Exclusions : réparations non autorisées, usure normale, mauvaise utilisation, pièces non originales.

MODE D'EMPLOI GP525AC Vonroc

FR Traduction de la notice originale 22

Montage des griffs (abb. c)

Consultez les avertissements de sécurité, les avertissements de sécurité additionnels ainsi que les instructions fournis ici. Le non respect des avertissements de sécurité et des instructions peut occasionner une électrocution, un incendie ou des blessures graves. Conservez les avertissements de sécurité et les instructions pour référence future.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Indique un risque de décharges électriques

Mettre l'appareil à l'abri du gel.

Profondeur maxi.

GP525AC: Valeur garantie selon la directive bruit LWA = 77 dB(A)

GP526AC: Valeur garantie selon la directive bruit LWA= 81 dB(A)

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité applicables des directives européennes.

Remarques liées à la sécurité

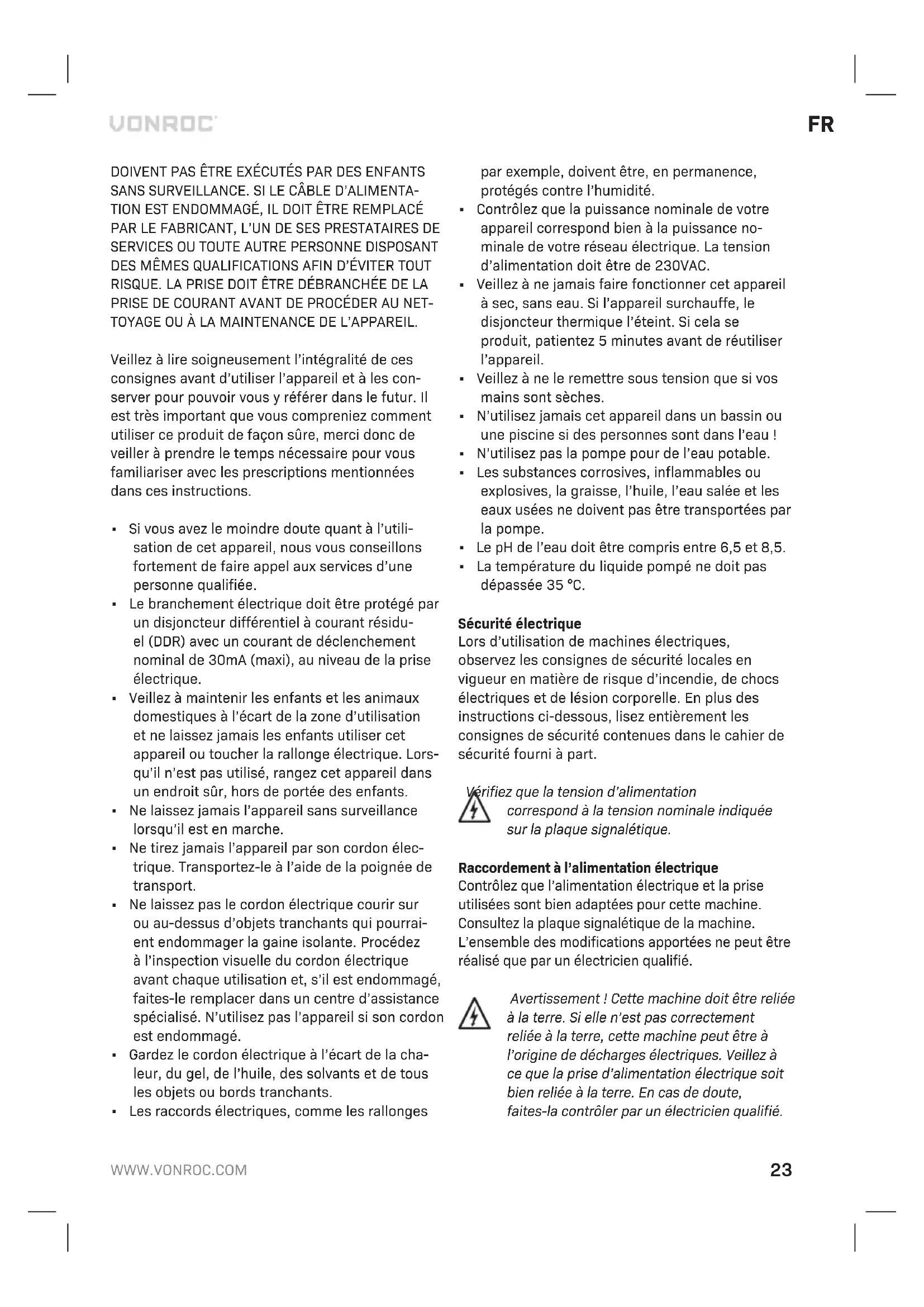

PEUT ÊTRE UTILISÉ PAR DES ENFANTS ÂGÉS DE 8 ANS ET PLUS ET PAR DES PERSONNES AUX CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, OU QUI MANQUENT D'EXPÉRIENCE ET DE CONNAISSANCE, À CONDITION QU'ILS SOIENT SUPERVISÉS OU QU'ILS AIENT ÉTÉ FORMÉS SUR LA FAÇON SÛRE D'UTILISER L'APPAREIL ET QU'ILS COMPRENNENT LES RISQUES ENCOURUS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET LES OPÉRATIONS DE MAINTENANCE À RÉALISER PAR L'UTILISATEUR NE

DOIVENT PAS ÊTRE EXÉCUTÉS PAR DES ENFANTS SANS SURVEILLANCE. SI LE CÂBLE D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE FABRICANT, L'UN DE SES PRESTATAIRES DE SERVICES OU TOUTE AUTRE PERSONNE DISPOSANT DES MÊMES QUALIFICATIONS AFIN D'ÉVITER TOUT RISQUE. LA PRISE DOIT ÊTRE DÉBRANCHÉE DE LA PRISE DE COURANT AVANT DE PROCÉDER AU NETTOYAGE OU À LA MAINTENANCE DE L'APPAREIL.

Veillez à lire soigneusement l'intégralité de ces consignes avant d'utiliser l'appareil et à les conserver pour pouvoir vous y référer dans le futur. Il est très important que vous compreniez comment utiliser ce produit de façon sûre, merci donc de veiller à prendre le temps nécessaire pour vous familiariser avec les prescriptions mentionnées dans ces instructions.

• Si vous avez le moindre doute quant à l'utilisation de cet appareil, nous vous conseillons fortement de faire appel aux services d'une personne qualifiée.
• Le branchement électrique doit être protégé par un disjoncteur différentiel à courant résiduel (DDR) avec un courant de déclenchement nominal de 30mA (maxi), au niveau de la prise électrique.
• Veillez à maintenir les enfants et les animaux domestiques à l'écart de la zone d'utilisation et ne laissez jamais les enfants utiliser cet appareil ou toucher la rallonge électrique. Lorsqu'il n'est pas utilisé, rangez cet appareil dans un endroit sûr, hors de portée des enfants.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est en marche.
• Ne tirez jamais l'appareil par son cordon électrique. Transportez-le à l'aide de la poignée de transport.
• Ne laissez pas le cordon électrique courir sur ou au-dessus d'objets tranchants qui pourraient endommager la gaine isolante. Procédez à l'inspection visuelle du cordon électrique avant chaque utilisation et, s'il est endommagé, faites-le remplacer dans un centre d'assistance spécialisé. N'utilisez pas l'appareil si son cordon est endommagé.
• Gardez le cordon électrique à l'écart de la chaleur, du gel, de l'huile, des solvants et de tous les objets ou bords tranchants.
• Les raccords électriques, comme les rallonges

par exemple, doivent être, en permanence, protégés contre l'humidité.

• Contrôlez que la puissance nominale de votre appareil correspond bien à la puissance nominale de votre réseau électrique. La tension d'alimentation doit être de 230VAC.
• Veillez à ne jamais faire fonctionner cet appareil à sec, sans eau. Si l'appareil surchauffe, le disjoncteur thermique l'éteint. Si cela se produit, patientez 5 minutes avant de réutiliser l'appareil.
• Veillez à ne le remettre sous tension que si vos mains sont sèches.
• N'utilisez jamais cet appareil dans un bassin ou une piscine si des personnes sont dans l'eau !
• N'utilisez pas la pompe pour de l'eau potable.
• Les substances corrosives, inflammables ou explosives, la graisse, l'huile, l'eau salée et les eaux usées ne doivent pas être transportées par la pompe.
• Le pH de l'eau doit être compris entre 6,5 et 8,5.
• La température du liquide pompé ne doit pas dépassée 35 °C.

Sécurité électrique

Lors d'utilisation de machines électriques, observez les consignes de sécurité locales en vigueur en matière de risque d'incendie, de chocs électriques et de lésion corporelle. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité contenues dans le cahier de sécurité fourni à part.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Raccordement à l'alimentation électrique

Contrôlez que l'alimentation électrique et la prise utilisées sont bien adaptées pour cette machine. Consultez la plaque signalétique de la machine. L'ensemble des modifications apportées ne peut être réalisé que par un électricien qualifié.

Avertissement ! Cette machine doit être reliée à la terre. Si elle n'est pas correctement reliée à la terre, cette machine peut être à l'origine de décharges électriques. Veillez à ce que la prise d'alimentation électrique soit bien reliée à la terre. En cas de doute, faites-la contrôler par un électricien qualifié.

issement ! Évitez tout contact avec les fiches de la prise au moment de brancher (débrancher) la prise dans/de la prise de courant. Tout contact pourrait conduire à une grosse décharge électrique.

En cas de changement de câbles ou de fiches

Si le câble d'alimentation électrique est endommagé, il doit être remplacé par un câble d'alimentation électrique spécial disponible auprès du fabricant ou de son service clientèle. Jetez les vieux câbles ou prises immédiatement après les avoirs remplacés par de nouveaux. Il est dangereux de brancher un câble lâche.

En cas d'emploi de câbles prolongateurs

Employez exclusivement un câble pro longateur homologué, dont l'usage est approprié pour la puissance de la machine. Les fils conducteurs doivent avoir une section minimale de 1,5 mm ². Si le câble prolongateur se trouve dans un dévidoir, déroulez entièrement le câble.

2. Informations relatives à la machine

La pompe de jardin est destinée à un usage privé pour l'irrigation des jardins, elle n'est pas destinée à un usage commercial. Les substances explosives, corrosives, inflammables, les eaux usées, l'eau salée, la graisse et l'huile ne doivent pas être transportées par la pompe.

Elle est uniquement destinée au pompage de l'eau claire et de l'eau de pluie. La taille des particules solides dans l'eau ne doit pas dépasser la taille maximale spécifiée dans les caractéristiques techniques.

Cette pompe n'est pas destinée à fonctionner en continu (comme une pompe de circulation pour piscine ou bassin par exemple).

CARACTÉRISTIQUES TECHNIQUES

N° de modèle GP525AC GP526AC
Corps de pompe Plastique		Acier inoxydable
Tension 230 VAC / 50Hz
Puissance absorbée 800 W 1000 W
Débit maxi (Fig. B) 3300l/h 3500l/h
Pression maxi 4 bar 4,4 bar
Hauteur de pompage maxi (Fig. B)	40 m	44 m
Hauteur d'aspiration auto-amorçante maxi	8 m
Taille de particules maxi	1 mm (eau propre)
Température de l'eau maxi	35°C
Classe de protection	IPX4
Raccord de pression	Filetage intérieur G1"
Raccord d'aspiration	Filetage intérieur G1"
Diamètre intérieur du tuyau recommandé (tuyau d'aspiration)	25 mm, 32 mm, 38 mm
Longueur du câble	1,2 m
Poids	5,5 kg	6,32 kg
Niveau de pression sonore L_PA	62,6 dB(A)K = 2,22dB(A)	66,2 dB(A)K = 2,66dB(A)
Niveau de puissance sonore L_WA	74,5 dB(A)K = 2,22dB(A)	78,1 dB(A)K = 2,66dB(A)

Présentation

Les numéros dans le texte renvoient aux diagrammes des pages 2-5.

1. Interrupteur MARCHE/ARRÊT
2. Bouchon de vidange
3. Arrivée d'eau
4. Clapet de pied / anti-refoulement (non inclus)
5. Bouchon de remplissage
6. Sortie d'eau
7. Poignée de transport
8. Tuyau d'aspiration (non inclus)

3. ASSEMBLAGE

Avant de procéder à une opération quelle qu'elle soit sur la pompe, débranchez la prise électrique de la source d'alimentation.

Monter la poignée (fig. c)

1. Installez la poignée (7) sur la pompe, comme illustré par la figure C.
2. Fixez la poignée (7) en serrant les deux vis.

Installer la pompe (fig. e)

La pompe doit être installée dans un environnement aéré et sec. Elle peut être installée à l'extérieur, à condition d'avoir une couverture adéquate pour éviter la pluie et le vent. Assurez-vous que la pompe est placée sur un sol horizontal et stable. Installez toujours la pompe de jardin à un endroit plus élevé que la surface de l'eau, comme indiqué sur la figure E.

Fixer le tuyau d'aspiration (fig. a, d, e)

N'utilisez pas de raccords de système de connexion de tuyaux ou de tuyaux d'eau standard du côté de l'aspiration ! Il faut utiliser un tuyau d'aspiration (8) doté d'un raccord approprié (filetage extérieur G1") et un clapet de pied (4). Le clapet de pied (4) empêche le retour de l'eau à la fin du cycle de pompage.

Pour que le débit soit maximum, un tuyau d'aspiration (8) de 25 mm, 32 mm ou 38 mm (diamètre intérieur) doit être utilisé.

Le tuyau d'aspiration (8) doit être aussi court que possible.

1. Remplissez le tuyau d'aspiration (8) avec de l'eau du robinet propre, comme indiqué sur la figure D.
2. Appliquez du ruban d'étanchéité pour filetage (ruban en téflon) sur le raccord fileté du tuyau d'aspiration.
3. Vissez le raccord du tuyau d'aspiration dans l'arrivée d'eau.
4. Le clapet de pied (4) doit être placé verticalement et à au moins 30 cm du fond de l'eau pour éviter l'aspiration du sable et des pierres, comme indiqué sur la figure E.

Fixer le tuyau d'évacuation (fig. a)

Plus le diamètre du tuyau et du raccord de tuyau est grand, plus le débit est important.

Plus la hauteur de transfert de l'eau est basse, plus le débit est important.

1. Décidez du diamètre du tuyau et des raccords du système de connexion du tuyau que vous allez utiliser.
2. Appliquez du ruban d'étanchéité pour filetage (ruban en téflon) sur le raccord fileté choisi.
3. Vissez le raccord (non inclus) sur la sortie d'eau (6).
4. Connectez le tuyau (non inclus) au raccord.
5. Vérifiez que le tuyau n'est pas entortillé.

Remplir la pompe d'eau (fig. a, f)

1. Dévissez et retirez le bouchon de remplissage (5).
2. Remplissez la pompe avec de l'eau du robinet propre, comme indiqué sur la figure F. Ne remplissez pas trop la pompe.
3. Réinstallez le bouchon de remplissage (5) sans trop le serrer.

4. FONCTIONNEMENT

N'utilisez jamais cette pompe dans un bassin ou une piscine si des personnes sont dans l'eau !

Veillez à couper ou rétablir l'alimentation que si vos mains sont sèches.

Ne faites jamais fonctionner cette pompe avant que la pompe et le tuyau d'aspiration (8) ne soient remplis d'eau.

Nettoyez le clapet de pied (non inclus) et le préfiltre (non inclus) à intervalles réguliers, et vérifiez qu'ils ne sont pas endommagés. L'équipement pourrait sinon ne pas fonctionner correctement.

Mise en marche et extinction (fig. a)

1. Contrôlez que l'interrupteur MARCHE/ARRÊT (1) est sur la position « O » avant de raccorder la pompe à l'alimentation électrique.
2. Déplacez l'interrupteur MARCHE/ARRÊT (1) en position « I » pour mettre la pompe en marche.

Lorsque vous démarrez la pompe, il y aura d'a-bord beaucoup d'air dans l'eau. Cela n'indique pas un dysfonctionnement de la pompe mais c'est le signe de la suppression de l'air dans la pompe. L'air prend plusieurs minutes pour s'échapper lors de la première immersion de la pompe.

1. Déplacez l'interrupteur MARCHE/ARRÊT (1) en position « O » pour arrêter la pompe.

Après l'utilisation (fig. a, g)

Ne touchez pas la pompe si son alimentation n'a pas été coupée pendant au moins 5 minutes.

En cas de risque de gel ou si vous n'utilisez pas votre pompe pendant une longue période, veuillez la ranger correctement.

1. Assurez-vous que l'interrupteur MARCHE/ARRÊT (1) est sur « O ».
2. Débranchez la fiche d'alimentation de la prise.
3. Dévissez et retirez le bouchon de vidange (2). Laissez l'eau s'écouler.
4. Remontez le tuyau d'aspiration (attention, il est plein d'eau).
5. Dévissez le tuyau d'aspiration (8) de l'arrivée d'eau (3).
6. Retirez le filtre et le clapet de pied (4), puis rincez à l'eau claire. Assurez-vous qu'il n'y a plus d'eau dans le tuyau d'aspiration (8).
7. Retirez le tuyau d'eau de la sortie d'eau (6). Dévissez le raccord de la sortie d'eau (6).
8. Réinstallez le bouchon de vidange (2) sans trop le serrer.
9. Nettoyez et rangez l'appareil (voir « Maintenance »)

5. MAINTENANCE

Avant toute opération de nettoyage ou de maintenance, éteignez toujours la machine et retirez la fiche d'alimentation de la prise.

Nettoyez régulièrement le boîtier de l'équipement à l'aide d'un chiffon doux et de préférence après chaque utilisation. Supprimez les taches tenaces à l'aide d'un chiffon doux légèrement humide et d'une solution savonneuse. N'utilisez aucun solvant comme de l'essence, de l'alcool, de l'ammoniaque, etc. car ces produits chimiques peuvent endommager les composants synthétiques.

Si l'appareil semble bloqué, éteignez-le, débranchez la prise de courant et contrôlez la cause du blocage. Nettoyez le tuyau d'aspiration, le clapet de pied, le préfiltre et la pompe.

Rangement et protection CONTRE le GEL

La pompe de jardin et ses accessoires peuvent geler s'ils ne sont pas complètement vidangés. Vidangez complètement la pompe de jardin et ses accessoires et protégez-les contre le gel.

Conservez l'appareil dans un local bien aéré dont la température ne descend pas en dessous de +5°C. Lorsqu'il n'est pas utilisé, rangez cet appareil dans un endroit sûr, hors de portée des enfants.

GUIDE DE DÉPANNAGE

Problème Cause	Remède
La pompe ne démarre pas	Il n'y a pas d'alimentation électrique	Contrôlez l'alimentation électrique
La pompe est active mais ne fournit pas d'eau (après un démarrage de plus de 5 minutes)	La pompe n'est pas entièrement remplie d'eauAir dans le tuyau d'aspirationLe niveau d'eau est trop basLe tuyau d'aspiration, le clapet de pied, le préfiltre ou la pompe sont bloqués	Remplissez à nouveau la pompe d'eau et vérifiez le clapet de pied du tuyau d'aspirationVérifiez l'étanchéité des différents joints du tuyau d'aspirationAjustez la hauteur d'installation de la pompe (< 8 m)Nettoyez le tuyau d'aspiration, le clapet de pied, le préfiltre ou la pompe
Pression insuffisante	Type de pompe incorrectLe tuyau d'aspiration est trop long ou comporte trop de coudes, le diamètre du tuyau d'aspiration n'est pas choisi en fonction des besoinsLe tuyau d'aspiration, le clapet de pied, le préfiltre ou la pompe sont bloquésLe tuyau de sortie est incorrect ou mal installé	Choisissez une pompe appropriéePour que le débit soit maximum, un tuyau d'aspiration de 25 mm, 32 mm ou 38 mm (diamètre intérieur) doit être utilisé. Raccourcissez le tuyau d'aspirationNettoyez le tuyau d'aspiration, le clapet de pied, le préfiltre ou la pompeVérifiez le tuyau d'évacuation et les raccords. Plus le diamètre du tuyau et du raccord est grand, plus le débit est important. Plus la hauteur de transfert de l'eau est basse, plus le débit est important.
Le pompe ne démarre pas et ne s'arrête pas pendant son utilisation.La pompe s'éteint après n'avoir fonctionner que pendant peu de temps	Le disjoncteur thermique de protection contre les surcharges s'est déclenchéCourant coupéEau trop chaude	Débranchez l'alimentation, patientez 5 minutes et nettoyez le tuyau d'aspiration, le clapet de pied, le préfiltre ou la pompeContrôlez les fusibles et les raccordements électriquesVeillez à ce que la température de l'eau de dépasse pas 35°C au maximum.

Environnement

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/ CE relative aux déchets d'équipements électriques et électroniques et sa mise en oeuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Garantie

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'oeuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d'oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé. • L'usurenormale.
• L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées

Ceci constitue l'unique garantie accordée par la société explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
