BRUKSANVISNING GP525AC Vonroc

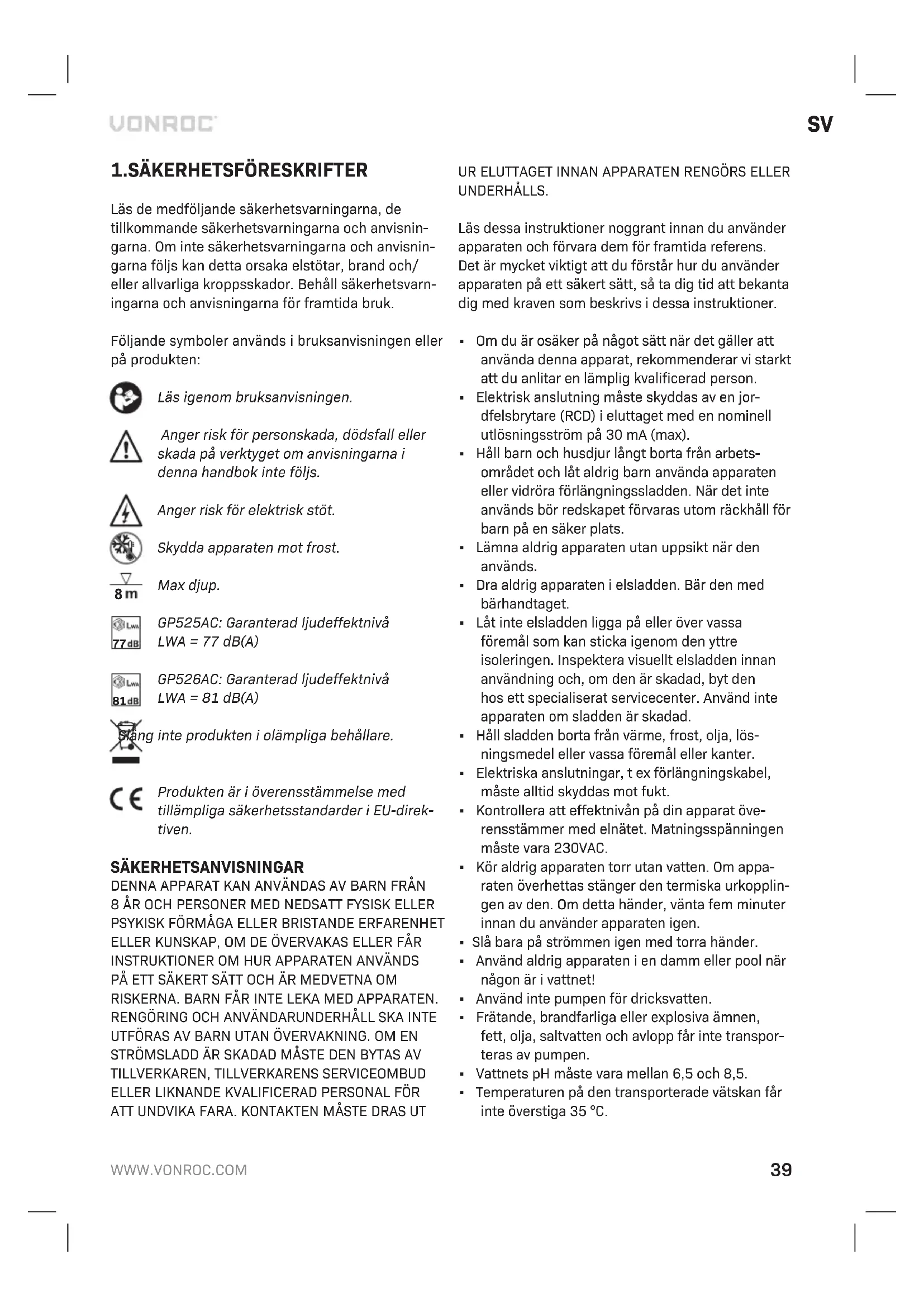

Översättning av bruksanvisning i original 39

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisnin- garna. Om inte säkerhetsvarningarna och anvisnin- garna följs kan detta orsaka elstötar, brand och/ eller allvarliga kroppsskador. Behåll säkerhetsvarn- ingarna och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Anger risk för elektrisk stöt. Skydda apparaten mot frost.

GP526AC: Garanterad ljudeffektnivå LWA = 81 dB(A) Släng inte produkten i olämpliga behållare. Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direk- tiven. SÄKERHETSANVISNINGAR DENNA APPARAT KAN ANVÄNDAS AV BARN FRÅN 8 ÅR OCH PERSONER MED NEDSATT FYSISK ELLER PSYKISK FÖRMÅGA ELLER BRISTANDE ERFARENHET ELLER KUNSKAP, OM DE ÖVERVAKAS ELLER FÅR

ATT UNDVIKA FARA. KONTAKTEN MÅSTE DRAS UT UR ELUTTAGET INNAN APPARATEN RENGÖRS ELLER UNDERHÅLLS. Läs dessa instruktioner noggrant innan du använder apparaten och förvara dem för framtida referens. Det är mycket viktigt att du förstår hur du använder apparaten på ett säkert sätt, så ta dig tid att bekanta dig med kraven som beskrivs i dessa instruktioner.

• Om du är osäker på något sätt när det gäller att använda denna apparat, rekommenderar vi starkt att du anlitar en lämplig kvalificerad person.

• Elektrisk anslutning måste skyddas av en jor- dfelsbrytare (RCD) i eluttaget med en nominell utlösningsström på 30 mA (max).

• Håll barn och husdjur långt borta från arbets- området och låt aldrig barn använda apparaten eller vidröra förlängningssladden. När det inte används bör redskapet förvaras utom räckhåll för barn på en säker plats.

• Lämna aldrig apparaten utan uppsikt när den används.

• Dra aldrig apparaten i elsladden. Bär den med bärhandtaget.

• Låt inte elsladden ligga på eller över vassa föremål som kan sticka igenom den yttre isoleringen. Inspektera visuellt elsladden innan användning och, om den är skadad, byt den hos ett specialiserat servicecenter. Använd inte apparaten om sladden är skadad.

• Håll sladden borta från värme, frost, olja, lös- ningsmedel eller vassa föremål eller kanter.

• Elektriska anslutningar, t ex förlängningskabel, måste alltid skyddas mot fukt.

• Kontrollera att effektnivån på din apparat öve- rensstämmer med elnätet. Matningsspänningen måste vara 230VAC.

• Kör aldrig apparaten torr utan vatten. Om appa- raten överhettas stänger den termiska urkopplin- gen av den. Om detta händer, vänta fem minuter innan du använder apparaten igen.

• Slå bara på strömmen igen med torra händer.

• Använd aldrig apparaten i en damm eller pool när någon är i vattnet!

• Använd inte pumpen för dricksvatten.

• Frätande, brandfarliga eller explosiva ämnen, fett, olja, saltvatten och avlopp får inte transpor- teras av pumpen.

• Vattnets pH måste vara mellan 6,5 och 8,5.

• Temperaturen på den transporterade vätskan får inte överstiga 35 °C.40

Elsäkerhet När du använder elektriska maskiner beakta alltid de gällande säkerhetsbestämmelserna i ditt land för att reducera eldfara, elektriska stötar och per- sonskador. Läs de följande säkerhetsanvisningarna och också de bifogade säkerhetsanvisningarna. Kontrollera alltid att energitillförseln motsvarar spänningen på märkplåten. Anslutning till strömförsörjning Kontrollera att strömförsörjningen och kontakten används i enlighet med din maskin. Ta en titt på typskylten på maskinen. Alla ändringar ska utföras av en behörig elektriker. Varning! Denna maskin måste jordas. Om maskinen inte är ordentligt jordad kan den orsaka elstötar. Se till att eluttaget är jordat. Vid tveksamheter, kontrollera det med hjälp av en behörig elektriker. Varning! Undvik kontakt med terminalerna på kontakten när du sätter i (eller tar bort) kontakten i (från) eluttaget. Beröring kommer att orsaka allvarliga elektriska stötar. Byte av kablar och stickproppar Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara. Kasta omgående gamla kablar eller stickkontakter som har ersatts med nya. Det är farligt att sticka in stickkontakten av en lös kabel i vägguttaget. Användning av kabelförlängningar Använd enbart godkända kabelförlängningar pas- sande för maskinens ineffekt. Min. ledarestorlek är

1.5 mm². När du använder kabelrulle linda alltid av

Trädgårdspumpen är avsedd för privat bruk för bevattning av trädgårdar, den är inte avsedd för kommersiellt bruk. Explosiva, frätande eller brand- farliga ämnen, avlopp, saltvatten, fett och olja får inte transporteras av pumpen. Det är enbart avsett för pumpning av rent vatten och regnvatten. Partikelstorlekarna på fasta ämnen i vattnet får inte överstiga den maximala partikel- storlek som anges i tekniska data. Denna pump är inte avsedd för kontinuerlig drift (t.ex. som en pool- eller dammcirkulationspump). TEKNISKA SPECIFIKATIONER Modell-nr GP525AC GP526AC Pumphus PlastRostfritt stål Spänning 230 VAC / 50 HzIngångseffekt 800 W 1000 WMax flödeshastighet (fig. B) 3300 l/h 3500 l/hMax tryck 4 bar 4,4 barMax. pumphöjd (fig. B) 40 m 44 mMax. självansugande sughöjd 8 mMax partikelstorlek 1 mm (rent vatten)Max vattentemperatur 35°CSkydd IPX4Tryckanslutning G1”, innergängaSuganslutning G1”, innergängaRekommenderad inre slang diameter (sugslang)25 mm, 32 mm, 38 mmKabellängd 1,2 mVikt 5,5 kg 6,32 kgLjudtrycknivå L 62,6 dB(A) K = 2,22 dB(A)66,2 dB(A) K = 2,66 dB(A)Ljudeffektnivå L 74,5 dB(A) K = 2,22 dB(A)78,1 dB(A) K = 2,66 dB(A) BESKRIVNING Siffrorna i texten hänvisar till diagrammen på sidorna 2-5.

4. Fotventil/återflödeshämmare (ingår ej)

8. Sugslang (ingår ej)

Innan något arbete utförs på pumpen, dra ut stickkontakten ur vägguttaget. Montering av handtaget (fig. C)

1. Sätt på det främre handtaget (7) på pumpen,

2. Montera handtaget (7) genom att dra åt de två

skruvarna. Installera pumpen (fig. E) Pumpen ska installeras i ventilerad och torr miljö. Den kan installeras utomhus, förutsatt att den har ordentligt skydd för att förhindra regn och vind. Se till att pumpen är placerad på plan och fast mark. Sätt alltid trädgårdspumpen vid en punkt som är högre än vattenytan, som visas på figur E. Montera sugslangen (fig. A, D, E) Använd inga slanganslutningssystem eller vanliga vattenslangar på sugsidan! En sugslang (8) med lämplig koppling (G1" utvändig gänga) och fotventil (4) måste användas. Fotventilen (4) förhindrar returflöde av vattnet vid slutet av pump- processen. En 25 mm, 32 mm eller 38 mm (innerdia- meter) sugslang (8) måste användas för att uppnå maximal flödeshastighet. Sugslangen (8) ska vara så kort som möjligt.

1. Fyll sugslangen (8) med rent kranvatten, som

3. Skruva in sugslangens koppling lufttätt i vatte-

4. Fotventilen (4) måste placeras vertikalt och

minst 30 cm från vattenbotten för att förhindra sugning av sand och stenar, som visas i figur E. Montera utloppsslangen (fig. A) Ju större slang och slanganslutningsdiameter, desto större flöde. Ju lägre leveranshöjd, desto större flöde.

1. Bestäm vilken slangdiameter och slanganslut-

ningssystemkopplingar du ska använda.

2. Applicera trådtätningstejp (teflontejp) på den

valda gängade kopplingen.

3. Skruva in kopplingen (ingår inte) i vattenutloppet

4. Anslut slangen (ingår inte) till kopplingen.

5. Kontrollera att slangen inte har några veck.

Fyll pumpen med vatten (fig. A, F)

1. Skruva av och ta bort påfyllningspluggen (5).

2. Fyll pumpen med rent kranvatten, som visas på

figur F. Fyll inte på pumpen för mycket.

3. Sätt tillbaka påfyllningspluggen (5), dra inte för

Använd aldrig pumpen i en damm eller pool när någon är i vattnet! Slå bara på strömmen igen med torra händer. Kör aldrig denna pump innan pumpen och sugslangen (8) är fylld med vatten. Rengör fotventilen (ingår inte) och förfiltret (ingår inte) med jämna mellanrum och kontrollera att de inte är skadade. I annat fall kan dess funktion försämras. Påslagning/avstängning (fig. A)

1. Kontrollera att strömbrytaren (1) är i läge ”O” in-

nan du ansluter maskinen till strömförsörjningen.

2. Flytta strömbrytaren (1) till läget ”I” för att starta

pumpen. När du startar pumpen kommer det att bli mycket luft i vattnet först. Det här är inte en defekt på din pump utan tjänar till att ta bort luft från pumpen. Det kan ta flera minuter för luften att släppas ut när pumpen sänks ner för första gången.

3. Flytta strömbrytaren (1) till läge ”O” för att stänga

av pumpen. Avsluta (fig. A, G) Rör inte pumpen om den inte har varit avstängd i minst 5 minuter.42

Om det finns risk för frost eller om du inte använder din pump på länge, förvara din pump ordentligt.

1. Se till att strömbrytare (1) är i läge ”O”.

2. Ta ut nätkontakten från elnätet.

3. Skruva av och ta bort avtappningspluggen (2). Låt

4. Dra upp sugslangen (var medveten om att den är

5. Skruva loss sugslangen (8) från vatteninloppet (3).

6. Ta bort filtret och fotventilen (4), skölj sedan med

rent vatten. Se till att det inte finns vatten kvar i sugslangen (8).

7. Ta bort vattenslagen från vattenutloppet (6). Skru

va loss kopplingen från vattenutloppet (6).

8. Sätt tillbaka avtappningspluggen (2), dra inte för

9. Rengör och förvara enheten (se ”Underhåll')

Stäng alltid av maskinen och ta ut strömkont- akten från strömkällan innan rengöring och underhåll. Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemika- lier skadar de syntetiska komponenterna. Om apparaten verkar vara blockerad, koppla bort strömförsörjningen genom att ta ut kontakten ur elut- taget och kontrollera om det finns blockeringar i appa- raten. Rengör sugslang, fotventil, förfilter och pump.

FÖRVARING OCH FROSTSKYDD

Trädgårdspumpen och tillbehör som inte är helt tömda kan förstöras av frost. Töm trädgårdspumpen och tillbehör helt och skydda dem mot frost. Förvara apparaten i väl ventilerade torra lokaler med en temperatur som inte understiger + 5 °C. När det inte används bör redskapet förvaras utom räckhåll för barn på en torr och säker plats med god ventilation. FELSÖKNINGSGUIDE Problem Orsak Åtgärd Pumpen startar inte Ingen strömförsör-jningKontrollera nätspänningenPumpen är aktiv men inget vatten levereras (efter att ha körts i mer än 5 minuter)Pumpen är inte helt fylld med vattenLuft i sugslangenVattennivån är för lågSugslang, fotven til, förfilter eller pump är blockeradFyll på pumpen med vatten och kontrollera sugslangens fotventilKontrollera tätnin-gen av olika kopplin-gar i sugslangenJustera pumpens installationshöjd (<8 m)Rengör sugslang, fotventil, förfilter eller pumpOtillräckligt tryck Fel pumptypSugslangen är för lång eller med för många böjningar, sugslangens diameter väljs inte efter behovSugslang, fotven til, förfilter eller pump är blockeradUtloppsslangen är felaktig eller felak-tigt installeradVälj lämplig pumpEn 25 mm, 32 mm eller 38 mm (inner-diameter) sugslang måste användas för att uppnå maximal flödeshastighet. Gör sugslangen kortareRengör sugslang, fotventil, förfilter eller pumpKontrollera utlop-psslangen och anslutningarna. Ju större slangens diameter och slan-ganslutning är, des-to större flöde. Ju lägre leveranshöjd, desto större flöde.Pumpen startar inte eller stannar under användning. Pumpen stängs av efter korta driftperioderTermisk säker hetsbrytare för överbelastning har aktiveratsStrömmen har gåttVattnet är för varmtKoppla från ström-försörjningen, låt stå i 5 minuter och rengör sugslangen, fotventilen, förfiltret eller pumpen Kontrollera säkrin-gar och elektriska anslutningarSe till att vatten-temperaturen inte har överskridit maximalt 35°CDA

MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC produkter är utvecklade enligt högsta kva- litetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
