SP504AC - Pomp Vonroc - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp voor schoon of vuil water
Merk	Vonroc
Model	SP504AC
Voedingsspanning	230 VAC / 50 Hz
Opgenomen vermogen	900 W
Maximaal debiet	16 000 l/u
Maximale druk	0,85 bar
Maximale pomphoogte	8,5 m
Maximale onderdompelingsdiepte	7 m
Maximale deeltjesgrootte	25 mm
Minimale restwaterhoogte (handmatige modus)	50 mm
Automatische inschakelhoogte	50 cm
Automatische uitschakelhoogte	5 cm
Maximale watertemperatuur	35 °C
Aanbevolen pH van het water	6,5 – 8,5
Beschermingsklasse	IPX8
Thermische beveiliging	Ja (geïntegreerd)
Vlotter-schakelaar	Ja
Uitlaataansluitingen	25 mm, 32 mm, G1"
Aanbevolen slangdiameter (binnenkant)	32 mm
Wateruitlaat	G1 ½"
Kabellengte	10 m
Gewicht	5,1 kg
Onderhoud	Uitschakelen voor onderhoud; na gebruik met schoon water afspoelen
Garantie	Wettelijk (afhankelijk van aankoopland)

Veelgestelde vragen - SP504AC Vonroc

Hoe gebruik ik de pomp in de automatische modus?

Plaats de pomp in het water, sluit deze aan en de vlotter-schakelaar start de pomp wanneer het water ongeveer 50 cm bereikt en stopt bij ongeveer 5 cm. Zorg ervoor dat de vlotter niet vastzit.

Wat te doen als de pomp niet start?

Controleer de voedingsspanning en de stroomonderbreker. Zorg ervoor dat de vlotter-schakelaar niet vastzit in de lage stand. Als het probleem aanhoudt, maak de waaier vrij (zie handleiding).

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 7 meter. Overschrijd deze limiet niet om schade aan de pomp te voorkomen.

Kan ik de pomp gebruiken voor drinkwater?

Nee, de pomp is niet ontworpen voor drinkwater. Gebruik hem alleen voor schoon of licht vuil water (tuin, overstroming).

Hoe reinig ik de pomp na gebruik?

Koppel de pomp los, laat deze kort in schoon water draaien om resten te verwijderen. Spoel hem af met schoon water en bewaar hem vorstvrij.

Wat te doen bij een geblokkeerde waaier?

Koppel de pomp los, draai de basis los om bij de waaier te komen, verwijder het vuil. U kunt ook proberen te deblokkeren via de wateruitlaat. Zet alles zorgvuldig weer in elkaar.

Waarom stopt de pomp vanzelf?

Dit kan komen door oververhitting: de thermische beveiliging schakelt de motor uit. Wacht 5 minuten en gebruik hem opnieuw. Controleer ook of het water niet warmer is dan 35 °C of dat de waaier niet geblokkeerd is.

Welke slangmaat moet ik gebruiken?

Voor een optimaal debiet gebruikt u een slang met 32 mm binnendiameter. U kunt aansluitingen van 25 mm, 32 mm of G1" gebruiken.

Hoe bewaar ik de pomp in de winter?

Leeg de pomp en accessoires volledig om vorst te voorkomen. Bewaar hem in een geventileerde ruimte bij een temperatuur boven +5 °C, buiten bereik van kinderen.

Is de pomp geschikt voor zwembaden?

Nee, hij mag niet worden gebruikt in een zwembad wanneer er mensen of dieren in het water zijn. Hij kan worden gebruikt om water uit een leeg zwembad te verwijderen, maar niet als circulatiepomp.

GEBRUIKSAANWIJZING SP504AC Vonroc

Lees de bijgesloten veriligeidsvoorschriften, de aanvullende veriligeidsvoorschriften en de instructies. Het Niet in acht nemen van de veriligeidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veriligeidsvoorschriften en de instructies voor toekomstig gebruik.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schokken.

Werp het product Niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

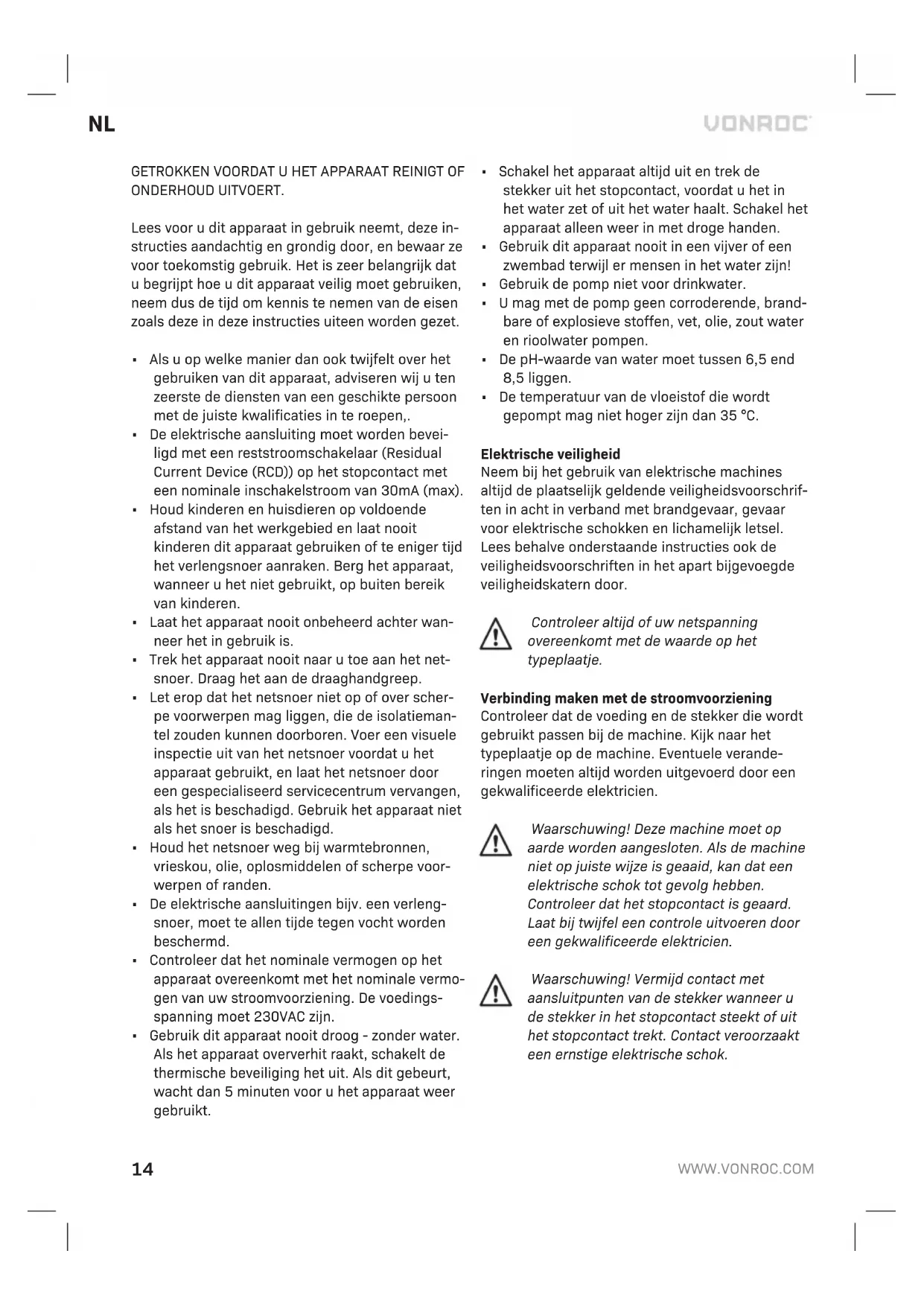

Lees voor u dit apparaat in gebruik neemt, deze instructies aanachtig en grondig door, en bewaar ze voor toekomstig gebruik. Het is zeer belangrijk dat u begrijpt hoe u dit apparaat veilig要去 gebruiken, neem dus deijd om kennis te nemen van de eisen zoals.Deze in deze instructies uiteen worden gezet.

• Als u op welke manier dan ook twijfelt over het gebruiken van dit apparaat, adviseren wij u ten zeerste de Diensten van een geschikte persoon met de juiste kwalificaties in te roepen.
• De elektrische aansluiting要去en beveilig met een reststroomschakelaar (Residual Current Device (RCD)) op het stopcontact met een nominale inschakelstroom van 30mA (max).
• Houd kinderen en huisdieren op voldoende afstand van het werkgebied en LAST nooit kinderen dit apparaat gebruiken of te enigerijd het verlengsnoer aanraken. Berg het apparaat, wanneer u het Niet gebruikt, op buiten bereik van kinderen.
• Laat het apparaat nooit onbeheerd awhile wanner het in gebruik is.
  Trek het apparaat nooit maar u toe aan het netsnoer. Draag het aan de draaghandgreep.
• Let erop dat het netsnoor Niet op of over scherpe voorwerpen mag liggen, die de isolatieman- tel zouden+kunnen doorboren.Voer een visuèle inspectie uit van het netsnoor voordat u het apparaat gebruikt, en laat het netsnoor dooreen gespecialiseerd servicecentrum verrangen, als het is beschadigd. Gebruik het apparaat Niet als het snoer is beschadigd.
• Houd het netsnoer weg bij warmtebronnen, vrieskou, olie, oplosmiddelen of scherpveoorwerpen of randen.
• De elektrische aansluitingen bijv. een verlangsnoer, moet te allenijdete gegen vocht worden beschermd.
• ControllerDat het nominate vermogen op het apparaat overeenkomt met het nominate vermogen van uw stroomvoorziening. De voedings-spanning moet 230VAC zijn.
• Gebruik dit apparaat nooit droog - zonder water. Als het apparaat oververhit raakt, schakelt de thermische beveiliging het UIT. Als dit gebeurt, wacht dan 5 minuten voor u het apparaat wee gebruikt.

Schakel het apparaat aktijd uit en trek de stekker uit het stopcontact, voordat u het in het water zet of uit het water haalt. Schakel het apparaat alleen weer in met droge handen.
- Gebruik dit apparaat nooit in een vijver of een zwembad terwijl er mensen in het waterহ!
- Gebruik de pomp Niet voor drinkwater.
- U mag met de pomp geen corroderende, brandbare of explosieve stoffen, vet, olie, zout water en rioolwater pompen.
- De pH-waarde van water moetussen 6,5 end 8,5 liggen.
- De temperatuur van de vloeistof die worden gespompt mag Niet hoger zichn dan 35^

Neem bij het gebruik van elektrische machines algid deplaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Verbinding makes met de stroomvoorziening

Controleer dat de voeding en de stekker die worden gebruikt passen bij de machine. Kijk maar het typeplaatje op de machine. Eventuele veranderingen要去en algijd worden uitgevoerd door een gekwalificeerde elektricien.

Waarschuwing! Deze machine要去 op aarde worden aangesloten. Als de machine Niet op juiste wijze is geaaid, kan dat een elektrische schok tot gevolg hebben. Controller het stopcontact is geaard. Laat bij twijfel een controle uitvoeren door een gekwalificeerde elektricien.

Waarschuwing! Vermijd contact met aansluitpunten van de stekker wanner u de stekker in het stopcontact steekt of uit het stopcontact trekt. Contactveroorzaakt een ernstige elektrische schok.

Bij verranging van snoeren of stekkers

Wonneer het netsnoer beschadigd raakt, dan dient het verrangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door十几年e exemplaren zichn verrangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders要去en een doorsnede hebben van minimaal 1,5 mm2. Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

De pomp is bedoeld voor particulier gebruik voor het leegpompen van een ondergelopen huis of ondergelopen tuinen, maar ook voor het overpompen van water van enaar tanks, het leegpompen van tanks, het pompen van water uit een bron en een schacht en voor het leegpompen van boten en jachten. Explosieve, corroderende, brandbare stoffen, rioolwater, zout water, vet en olie mogen nicht met de pomp worden gesprompt.

De groote van de deeltjes van vaste stoffen in vuil water mag Niet de maximale groote van deeltjes die in de technische gegevens worden vermeld, overschrijden.

Het Niet de bedoeling dat deze pomp+zonder onderbreking (bijv. als circulatiepomp voor een zwembad of een vijver) of voor vaste installaties (bijv. een hefwerktuig, als pomp voor een fontein) worden gebruikt.

Max. opvoerhoogte 7.5m	8.5m
Max.diepte	7m
Max. grootte deeltjes	25mm
Max. hoogte restwater (hand-matige werkung) *	50mm
Inschakelhoogte (automatischewerkung) **	50cm
Uitschakelhoogte (automatischewerkung)	5cm
Max. watertemperatuur	35°C
Beveiliging	IPX8
Ingebouwde thermische beveiliging motor	Ja
Aansluiting afvoerslang	25mm, 32mm, G1"
Aanbevolen diameter binnenslang	32mm
Water-uitgang	G1 1/2"
Kabelengte	10m
Gewicht	4.45 kg	5.1 kg

• De vermelde hoogte van restwater worden alleen bereikt bij handmatige werkinq.
  ** De schakelhoogte kan varieren afhankelijk van de positie van de vlotterschakelaar.

BESCHRIJVING

De nummers in de tekst verwijzenaar de diagrammen op pagina 2-3.

1. Draaghandgreep
2. Vergrendeling (vlotterschakelaar)
3. Aan/Uit-schakelaar vlotter
4. Grondplaat
5. Slangconnector
6. Hoekverbinding water-uitgang
7. Water-uitgang
8. Luchtgat

3.MONTAGE

Hoe groter de diameter van de slang en de slangconnector, des te groter de doorstroming.

Slag van 32mm (binnendiameter)要去 worden gebruikt voor de maximale doorstroomsnelheid.

Hoe lager de oppomphoogte, des te groter de doorstroming.

De afvoerslang bevestigen (Afb. A, B)

1. Neem een besluit over de diameter van de slang die u gaat gebruiken. Zie afbeelding B.
2. Sluit dekleinerere ringen van de slangconnector (5), die Niet nodig zijn, af met een geschikt mes of een geschikte zaag (niet meegeleverd). Zo verwijdert u onnodige belemmeringen van de doorstroming en waarborgt u de maximale pompcapaciteit en de waterdoorstroming.
3. Schroef de hoekconnector (6) van de uitgang in de wateruitgang (7).
4. Schroef de slangconnector (5) op de hoekconnector (6).
5. Plaats de slang op de slangconnector (5) enzet vast met een roestvrijstalen slangklem (nietmeegeleverd).
6. Bevestig een geschikt stuk touw (niet meegeleverd) aan de draaghandgreep (1), zodat u de pomp in diep water kunt lien en weer UIT het water kunt hijsen. Laat de pomp nooit zakken en haal de pomp nooit op aan het netsnoer.

4.WERKING

Gebruik deze pomp nooit in een vijver of een zwembad verwijl er mensen in het water zich!

Trek de pomp nooit maar u toe aan het netsnoer. De pomp要去 worden gedragen aan, en in het water worden geplaatst met behulp van de draaghandgreep (1) of als het water diep is, moet u de pomp lately zakken aan een touw dat aan de draaghandgreep (1) is gebonden.

Schakel het apparaat algid uit en trek de stekker uit het stopcontact, voordat u het in het water zet of uit het water haalt. Schakel het apparaat alleen wee in met droge handen.

Gebruik dit apparaat nooit droog -uit het water. Als het apparaat oververhit raakt, schakelt de thermische beveiliging het uit. Als dit gebeurt, wacht dan 5 minuten voor u het apparaat wee ter gebruikt.

Automatische ontluchtingsklep: Met behulp van de automatische ontluchtingsklepkest u ervoor zorgen dat er geen lucht in de pomp zit. Er ontsnapt dan lucht via het ontluchtingsgat (8) en er zichn luchtbellen te zichen onder water. Dit wijst Niet op een defect van de pomp, maar dient om de luchtuit de pomp te verdrijven. Het kan wel enkele seconden duren voordat de lucht uitt de pomp is ontsnapt, wanneer de pomp voor de eerste keer worden ondergedompeld.

De lenghte van de kabel tussen de vlotterschakelaar (3) en de vergrendeling (2) van de vlotterschakelaar要去 algid ten minste 10 cm zich.

1. U kurz de inschakel- en uitschakelhoogte afstellen door de kabel van de vlotterschakelaar (3) op de vereiste lenghte op de vergrendeling (2) van de vlotterschakelaar te bevestigen.
2. Laat de pomp in het water zakken. Het verdient aanbeveling de pomp op een stevig oppervlak op de bodem te zetten, zDat de pomp rechtop blijft staan, als dat practisch möglichk is. Controleer dat er geen belemmeringen zijn rond de inlaatopeningen rond de grondplaat van de pomp. De inlaatopeningen要去en vrijং van modder en vuil op de bodem van een zwembad.
3. Steek de stekker in het stopcontact.
4. Wanner u de pomp in het water maar zakken en u schakelt de pomp in, begint de pomp te werkken zodia de vlotterschakelaar (3) de minimale hoogte voor inschakeling (ongeveer 50~cm ) in het water bereikt.
5. De pomp schakelt zichzelf uit zodra de vlotterschakelaar (3) de uitschakelhoogte (ongeveer 5 cm) bereikt doordat het waterniveau is gedaal.
6. Let erop dat de vlotterschakelaar (3) nicht op welke manier dan ook worden belemmerd.
7. Schakel de pomp na gebruik uit en trek de stekker uit het stopcontact.
8. Til de pomp weiruit het water.

Handmatige werking

Wanner handmatige werkung de voorkeur heeft, kan de motor worden ingeschakeld door de vlotterschakelaar (3) met de hand omhoog te halen (ON) of met de hand omlaag te duwen (OFF).

Werking beeindigen

Laat de pomp na gebruik gedurende 2 - 3 minuten draaien met schoon water zodate restwater en deeltjes die zich misschien in de pomp en de afvoerslang hebben verzameld, worden verwijderd.

5.ONDERHOUD

Verbreek altijd eerst de aansluiting op de stroomvoorziening en voer dan pas onderhoudswerk aan de machine uit.

Tijdens onderhoud of reiniging het apparaat nooit op de turbine (impeller).

Er zitten geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan uitvoeren. Als het apparaat verstop blikt teijken, trek dan de stekkeruit het stopcontact en controllerer het apparaat opverstoppingen (zie 'Verstoppingen').

VERSTOPPINGEN

Als u vermoedt dat de pomp verstopt is geraakt, trekt dan de stekker uit het stopcontact en onderzoek de turbine. U kurz de turbine bereiken door de bevestigingschroeven in de grondplaat en/of sub-grondplaat uit te draaien. U kurz ook probeer de om de verstopping te bereiken via de uitgang (7) in de zijkant van de pomp.

Spoel de pomp na gebruik steeds door met schoon water.

Wanner u Niet alle water uit de dompelpomp en accessoires LAST lopen, kunnen zich ernstig beschadigd raken door de vorst. Laat alle water uit de dompelpomp en de accessoires lopen zodat zich beschermd zich gegen de vorst.

Berg de dompelpomp op in een goed geventilerde, droge ruimte waar de temperatuur Niet daalt onder +5^

Berg het apparaat, wanner u het Niet gebruikt, op buiten bereik van kinderen.

GIDS VOOR HET OPLOSSEN VAN PROBLEMEN

Probleem Oorzaak Oplossing
Pomp start nicht. Geen elektriciteit Vlotter zit vast	Controller de stroomvoorziening Breng de vlotter� aan een hogere positie
Pomp werkkt maar er worden geen water gempompt	Turbine verstocht Koppel de pomp los van de stroomvoziening en maak de turbine schoon en vrij van verstoppen-gen (zie 'VERSTOP-PINGEN')
Pomp schakelt Niet UIT	Vlotter zit vast Breng de vlotter� aan een lagere positie
Pomp start nicht of startijdens gebruik. Pomp worden uittgeschä-keld na steeds korteperiode van activiteit	De schakelaar van de beveiliging voor thermische overbelasting is geactiveerd	Trek de stekker UIT het stopcontact, LAST de pomp 2 minutes staan en maak de turbine schoon (als dat nodig is - zich 'Verstappen')
	Dezekering van de stroom-voorziening is doorgeslagen	Controllerer zekeringen en elektrische aansluitingen
	Turbine verstocht	Koppel de pomp los van de stroomvoziening en maak de turbine schoon en vrij van verstoppen-gen (zie 'VERSTOP-PINGEN')
	Water te heet	Controllerer dat de watertemperatuur Niet boven het maximum van 35°C is gestegen

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dieren ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap geschreiben worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitststandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten,ijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het productijdens dezeperiode gebreken vertonenveroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparations of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.
  Normaleslijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
• Er zich nicht-originele reserveonderdelen gelebrukt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON-ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zichen gelimiteerd tot de reparatie of verranging van defecte producten of onderdelen.
