SP504AC - Pompa Vonroc - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa sommersa per acqua pulita o sporca
Marca	Vonroc
Modello	SP504AC
Tensione di alimentazione	230 VAC / 50 Hz
Potenza assorbita	900 W
Portata massima	16 000 l/h
Pressione massima	0,85 bar
Altezza di pompaggio massima	8,5 m
Profondità di immersione massima	7 m
Dimensione massima delle particelle	25 mm
Altezza dell'acqua residua minima (modalità manuale)	50 mm
Altezza di accensione automatica	50 cm
Altezza di spegnimento automatica	5 cm
Temperatura massima dell'acqua	35 °C
pH dell'acqua raccomandato	6,5 – 8,5
Classe di protezione	IPX8
Protezione termica	Sì (integrata)
Interruttore a galleggiante	Sì
Raccordi di uscita	25 mm, 32 mm, G1"
Diametro del tubo raccomandato (interno)	32 mm
Uscita dell'acqua	G1 ½"
Lunghezza del cavo	10 m
Peso	5,1 kg
Manutenzione	Scollegare prima della manutenzione; sciacquare con acqua pulita dopo l'uso
Garanzia	Legale (secondo il paese di acquisto)

Domande frequenti - SP504AC Vonroc

Come utilizzare la pompa in modalità automatica?

Posizionare la pompa nell'acqua, collegarla, e l'interruttore a galleggiante attiverà l'avviamento quando l'acqua raggiunge circa 50 cm e lo spegnimento a circa 5 cm. Assicurarsi che il galleggiante non sia bloccato.

Cosa fare se la pompa non si avvia?

Controllare l'alimentazione elettrica e l'interruttore differenziale. Assicurarsi che l'interruttore a galleggiante non sia bloccato in posizione bassa. Se il problema persiste, sbloccare la girante (vedere il manuale).

Qual è la profondità massima di immersione?

La profondità massima di immersione è di 7 metri. Non superare questo limite per evitare di danneggiare la pompa.

Posso utilizzare la pompa per acqua potabile?

No, la pompa non è progettata per acqua potabile. Utilizzarla solo per acqua pulita o leggermente sporca (giardino, allagamento).

Come pulire la pompa dopo l'uso?

Scollegare la pompa, quindi farla funzionare brevemente in acqua pulita per eliminare i residui. Sciacquarla con acqua pulita e riporla al riparo dal gelo.

Cosa fare in caso di blocco della girante?

Scollegare la pompa, svitare la base per accedere alla girante, rimuovere i detriti. È possibile anche tentare di sbloccare attraverso l'uscita dell'acqua. Rimontare con cura.

Perché la pompa si ferma da sola?

Ciò può essere dovuto a un surriscaldamento: il termostato interrompe il motore. Attendere 5 minuti e riutilizzare. Verificare anche che l'acqua non superi i 35 °C o che la girante non sia bloccata.

Quale dimensione del tubo devo utilizzare?

Per una portata ottimale, utilizzare un tubo con diametro interno di 32 mm. È possibile utilizzare raccordi da 25 mm, 32 mm o G1".

Come conservare la pompa in inverno?

Svuotare completamente la pompa e i suoi accessori per evitare il gelo. Riporre in un locale areato a temperatura superiore a +5 °C, fuori dalla portata dei bambini.

La pompa è adatta per piscine?

No, non deve essere utilizzata in una piscina quando persone o animali sono nell'acqua. Può essere utilizzata per evacuare l'acqua di una piscina vuota, ma non come pompa di circolazione.

MANUALE UTENTE SP504AC Vonroc

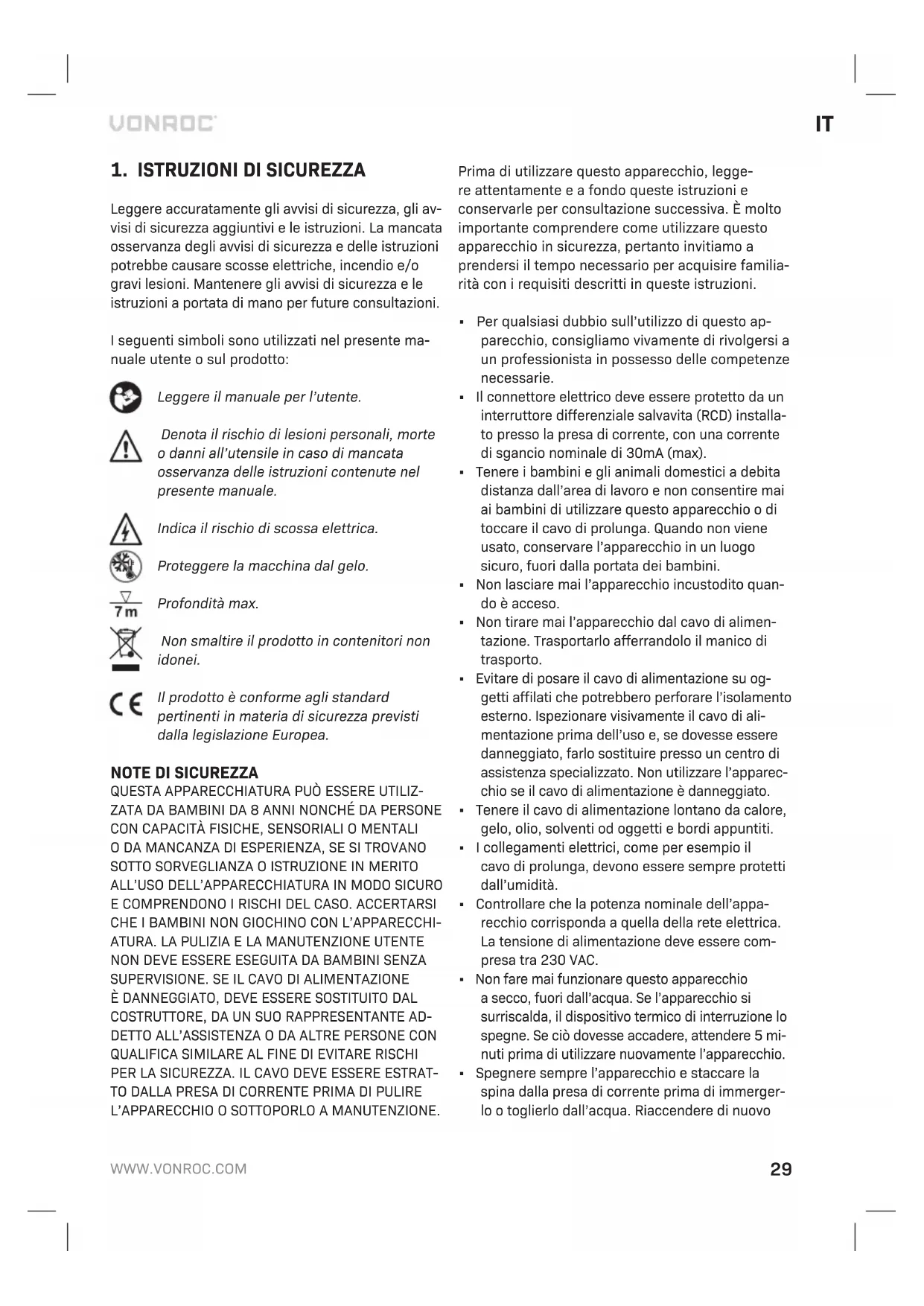

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiantivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consulazioni.

I seguenti symboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni continue nel presente manuale.

Indica il rischio di scossa elettrica.

Proteggere la macchina dal gelo.

Profondita max.

Non smaltire il prodotto in contentitori non idonei.

Il prodotto è conformeagli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

NOTE DI SICUREZZA

QUESTA APPARECCHIATURA PUO ESSERE UTILIZZATA DA BABBINI DA 8 ANNI NONCHE DA PERSONENCON CAPACITA FISICHE, SENSORIALI O MENTALIO DA MANCANZA DI ESPERIANZA, SE SI TROVANO SOTTO SORVEGLIANZA O ISTRUZIONE IN MERITOALL'USO DELL'APPARECCHIATURA IN MODO SICURO E COMPRENDONO I RISCHI DEL CASO. ACCERTARSI CHE I BABBINI NON GIOCHINO CON L'APPARECCHIATURA. LA PULIZIA E LA MANUTENZIONE UTENTE NON DEVE ESSERE ESEGUITA DA BABBINI SENZA SUPERVISIONE. SE IL CAVO DI ALIMENTAZIONE EDANNEGGIATO, DEVE ESSERE SOSTITuito DAL COSTRUTTORE, DA UN SUO RAPPRESANTANTE ADDETTO ALL'ASSISTENZA O DA ALTRE PERSONENCON QUALIFICA SIMILARE AL FINEDI EVITARE RISCHIPER LA SICUREZZA. IL CAVO DEVE ESSERE ESTRATTODALLA PRESA DI CORRENTE PRIMA DI PULIRE L'APPARECCHIO O SOTTOPORLO A MANUTENZIONE.

Prima di utilizzato quello apparecchio, leggere attendentamente e a fondo queste istruzioni e conservarle per consulazione successiva. è molto importante comprehendere come utilizzato quello apparecchio in sicurezza, pertanto invitiamo a prendersi il tempo necessario per acquisire familarità con i requisiti descritti in queste istruzioni.

• Per qualsiasti dubbio sull'utilizzo di questo apparecchio, consigliamo vivamente di rivolgersi a un professionista in possesso delle competenze necessarie.
• Il connettore elettrico deve essere protetto da un interrottore differenziale salvavita (RCD) installato presso la presa di corrente, con una corrente di sgancio nominale di 30mA (max).
• Tenere i bambini e gli animali domestici a debita distanza dall'area di lavoro e non consentire mai ai bambini di utilizzato quello apparecchio o di toccare il cavo di prolunga. Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori alla portata dei bambini.
  Non lasciare mai l'apparecchio incustodito quando è acceso.
• Non tirare mai l'apparecchio dal cavo di alimentazione. Trasportarlo afferrandolo il manico di trasporto.
• Evitare di posare il cavo di alimentazione su oggetti affilati che potrebbero perforare l'isolamento esterno. Ispezionare visamente il cavo di alimentazione prima dell'uso e, se dovesse essere danneggiato, farlo sostituire presso un centro di assistenza specializzato. Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato.
• Tenere il cavo di alimentazione lontano da calore, gelo, olio, solventi od oggetti e bordi appuntiti.
• I collegamenti elettrici, come per esempio il cavo di prolunga, devono essere sempre protetti dall'umidità.
• Controllare che la potenza nominale dell'apparacchio corrisponda a quella della rete elettrica. La tensione di alimentazione deve essere compresa tra 230 VAC.
  Non fare mai funzionare quello apparecchio a secco, fuori dall'acqua. Se l'apparecchio si surriscalda, il dispositivo termico di interruzione lo spegne. Se ciò dovesse accadere, attendere 5 minuti prima di utilizzato nuovamente l'apparecchio.
• Spagnere sempre l'apparecchio e staccare la spina alla presa di corrente prima di immergerlo o toglierlo dall'accua. Riaccendere di nuovo

l'apparecchio solo con le mani asciutte.

Nonutilizzare mai Anything apparecchio in unostagno o in una piscina in presenza di personine inacqua!
Non usare la pompa per l'acqua potabile.
- Sostanze corrosive, infiammabili o esplosee, grasso, olio, acqua salata e liquami non devono essere trasportati alla pompa.
- Il pH dell'acqua deve essere compreso tra 6,5 e 8,5.
- La temperatura del liquido pompato non deve superare i 35^ .

Sicurezza elettrica

Durante l'uso di macchine elettriche osservare sempre le norme di sicurezza del Vostro paese per ridurre il rischio di incendio, folgorazione, e lesioni personali. Leggere le seguenti istruzioni di sicurezza e andere quella allegate.

Controllate sempre che il voltaggio della rete elettrica corrisponda a quello indi- cato sulla targetta dati dell'apparechio.

Collegamento alla rete elettrica

Controllare che la rete elettrica e la spina utilizzate siano conformi ai requisiti dell'apparecchio. Controllare la relativa targhetta di identificazione. Eventuali modifiche devono sempre essere effettuate da un elettricista qualificato.

Avvertenza! Questo appearecchio deve essere collegato a terra. In caso di collegamento a terra inappropriato, l'apparecchio può causare una scossa elettrica. Accertarsi che la presa di corrente sia dotata di messa a terra. In caso di dubbi farla controllinge da un elettricista qualificato.

Avvertenza! Evitare il contatto con i terminali della spina quando si insertisce (si stacca) la spina alla (dalla) presa di corrente. Il contatto causerebbe una intensa scossa elettrica.

Sostituzione di cavi o prese

Se il cavo di alimentazione è danneggiato, devese sottituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persona con qualifica similare al fine di evitare rischi per la sicurezza. Eliminare vecchi cavi o prese che sono

stati sostituiti da nuovi. E' pericoloso insertire in una presa di corrente la spina di un cavo scoperto.

Uso di prolonghe

Usate solo prolonghe approuvate adatte alla potenza d'ingresso della macchina. La dimensione minima del conduktore è 1,5mm^2 . Quando si usa una prolunga su un avolgicavo, srotolarla completeness.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questa pompa sommersa è destinata all'uso privato per il prosciugamento di abitatazioni e giardini allagati, maanche per il pompaggio di acqua da e verso i serbatoi e il loro svuotamento, per il prelievo di acqua da pozzi e pozzetti e per lo scolo di barche e yacht. Sostanze esplosee, corrosive o infiammabili, grasso, olio, acqua salata e liquami non devono essere trasportati alla pompa.

La dimensione delle particelle dei solidi conteni nell'acqua sporca non deve superare la dimensione delle particelle massima indicata nei Dati tecnici.

Questa pompa non è concepita per il funzionamento continuo (ad es. come le pompè di ricircolo per piscine o stagni) o per impianti fissi (come ad es. i dispositivi di sollevamento o le pompè per fontane).

DATI TECHNICI

Modello n.° SP503AC SP504AC
Applicazione Acqua pulita e sporca
Interruttore a galleggiante Sì
Tensione 230 V CA / 50 Hz
Potenza assorbita 750W 900W
Portata max. 14000l/h 16000l/h
Pressione max.	0.75 bar	0.85 bar
Altezza max pompaggio	7.5m	8.5m
Profondità max	7m
Dimensione max. particelle	25mm
Altezza minima dell'accua resi-dua (funzionamento manuale) *	50mm
Altezza di accensione (funzionamento automatico)**	50cm
Altezza di spegnimento (funzionamento automatico)	5cm
Temperatura dell'acqua max. 35°C
Protezione IPX8
Termoprotettore del motore Sì
Connetto del tubo flessibile di scarico	25mm, 32mm, G1"
Diametro interno tubo flessibile consigliato	32mm
Presa di scarico dell'acqua G1 1/2"
Lunghezza del cavo 10m
Peso 4.45 kg 5.1 kg

• L'altezza dell'acqua residua dichiarata viene raggiunta solo durante il funzionamento manuale.
  ** L'altezza di accensione/spegnimento cui variete in base alla posizione dell'interruttore a galleggiante.

DESCRIZIONE

I numero che compaiano nel testo si riferisconoagli schemi riportati a pagina 2-3.

1. Manico di trasporto
2. Fermo (dell'interruttore a galleggiante)
3. Interruttore di accensione/spegnimento a galleggiante

4.Base

1. Raccordo per tubo flessibile
2. Raccordo a gomito per scarico acqua
3. Presa di scarico dell'acqua
4. Foro di sfiato

3.ASSEMBLAGGIO

Piugrande il diametro del tubo flessibile e del raccordo per il tubo flessibile, maggiore e la portata.

Per ottener la portata massima occorre usare un tubo flessibile di 32mm (diametro interno).

Più bassa è l'altezza di mandata, maggiore è la portata.

Montaggio del tubo flessibile di scarico (Figg. A e B)

1. Decide il diametro del tubo flessibile che si intende usare. Vedere la Fig. B.
2. Tagliare via i segmenti più piccoli del raccordo del tubo flessibile (5) non necessari, utilizzando un coltello o una sega adatti (non inclusi). In questo modo si eliminano le restrizioni di portata inutili, assicurando la capacité massima della pompa e la massima portata d'acqua.
3. Avvitare il raccordo a gomito di scarico (6) alla presa di scarico dell'acqua (7).
4. Avvitare il raccordo per tubo flessibile (5) sul raccordo a gomito di scarico (6).
5. Montare il tubo flessibile sul raccordo (5) e fissarlo con una fascetta stringitubo in acciaio inossidabile (non inclusa).
6. Fissare una corda adatta (non inclusa) al manico di trasporto (1), per calare la pompa in profondità e tirarla fuori di nuovo dall'acqua. Non calare o sollevare mai la pompa trattenendola dal cavo di alimentazione.

4. USO

Non utilizzare mai esta pompa in uno stagno o in una piscina in presenza di persona in acqua!

Non tirare mai la pompa afferrandola dal cavo di alimentazione. La pompa deve essere trasportata e messa in acqua utilizzando il manico di trasporto (1) oppure, se l'acqua è profonda, deve essere calata con una fune legata al manico di trasporto (1).

Spagnere sempre la pompa e staccare la spina alla presa di corrente prima di immergerla o toglierla dall'acqua. Riaccendere di nuovo l'apparecchio solo con le mani asciutte.

Non fare mai funzionare questa pompa a secco, fuori dall'acqua. Se l'apparecchio si surriscalda, il disposito termico di interruzione lo spegne. Se ciò dovesse accadere, attendere 5 minuti prima di utilizzare nuovamente la pompa.

Valvola automatica di sfiato dell'aria: la valvola automatica di sfiato dell'aria eliminata le eventuali sacche d'aria presenti nella pompa. Durante quello processo, l'aria fuoriesceattraverso il foro di sfiato (8) e sott'acqua compaiono delle bolle d'aria. Non si trattadi un difetto della pompa. Questo serve ad espellere l'aria dall'apparecchio. Quando la pompa viene immersa nell'acqua la prima volta possono trascorre re diversi secondi prima che l'aria sia espulsa.

Funzionamento automatico

La lunghezza del cavo tra l'interruttore a galleggiante (3) e il fermo dell'interruttore a galleggiante (2) deve essere sempre di almeno 10 cm.

1. Per regolare l'altezza di accensione e dispegnimento, fissare il cavo dell'interruttore a galleggiante (3) al fermo dell'interruttore a galleggiante (2) alla lunghezza desiderata.
2. Calare la pompa in acqua. Sarebbe consigliabile appoggiare la pompa su una piattaforma solida sul fondo per mantenerla possibilmente in posizione verticale. Assicurarsi che non vi siano ostacoli in prossimità delle aperture di ingresso intorno alla base della pompa. Le aperture di ingresso devono essere libero da fango o melma sul fondo di una piscina.
3. Collegare la spina del cavo di alimentazione alla presa elettrica.
4. Quando la pompaiene immersa in acqua e l'alimentazioneiene attivata, inizia a funzionare appena l'interruttore galleggiante (3) raggiunge l'altezza minima di attivazione (circa 50 cm) nell'acqua.
5. La pompa si spegne appena l'interruttore a galleggiante (3) raggiunge l'altezza di spegnimento (circa 5 cm) a causa dell'abbassamento del livello dell'acqua.
6. Accertarsi che I'interruttore a galleggiante (3) non sua ostruito in alcun modo.
7. Dopo l'uso spegnere la pompa e staccare la spina dalla presa di corrente.
8. Tirare su di nuovo la pompa dall'acqua.

Funzionamento manuale

Se si preferisce utilizzato la modalità di funzionamento manuale è possible attivare il motore

sollevando con la mano l'interrottore a galleggiante (3) (accensione) con la mano oppure disattivarlo abbassando l'interrottore a galleggiante (spegnimento).

Operazione finale

Dopo l'uso, lasciare in funzione la pompa con acqua pulita per 2 - 3 minuti per rimuovere residui e particelle che potrebbero essersi accumulati nella pompa e nel tubo di scarico.

5.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e staccare la spina alla presa di corrente.

Durante gli interventi di manutenzione o pulizia non appoggiare mai l'apparecchio sulla turbina (girante).

All'interno non sono presenti componenti riparabili dall'utilizzatore. Se l'apparecchio dovesse apparire bloccato, staccare la spina alla presa elettrica e controllare che non vi siano ostruzioni (vedere la sezione "Ostruzioni").

OSTRUZIONI

Nel caso in cui si sospetti che la pompa si sia bloccata, staccare la spina alla presa di corrente ed esaminare la turbina. è possibile accedere alla turbina rimuovendo le viti di fissaggio nella base e/o nella sottom-base. In alternatively, provare a raggiungere la presunta ostruzioneattraverso lo scarico (7) sul lato della pompa.

Dopo ciascun utilizzo sciacquare sempre a fondo con acqua pulita.

CONSERVAZIONE E PROTEZIONE DAL GELO

Se l'acqua non viene scaricata completeness della pompa sommersa e dai relativi accessori, un'eventuale esposizione al gelo cui causare danni gravissimi. Svuotare completeness la pompa sommersa e gli accessori dall'acqua e proteggerli dal gelo.

Conservare la pompa in un ambiente asciutto e ben ventilato, in cui la temperature non scenda al di fatto di +5^

Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori alla portata dei bambini.

GUIDA PER LA RISOLUZIONE DEI PROBLEMI

Problema Causa	Soluzione
La pompa non si avvia	Alimentazione di rete assente Interruttore a galleggiante vincolato	Controllare l'alimentazione di rete Portare l'interruttore a galleggiante più in alto
La pompa è attiva ma non viene mandata acqua	Turbina ostruita	Scollegare la pompa dalla presa di corrente e pulire o sbloccare la turbina (Vedere la sezione "OSTRUZIONI")
La pompa non si spegne	Interruttore a galleggiante vincolato	Portare l'interruttore a galleggiante più in basso
La pompa non si avvia e non siferma durante l'uso. La pompa si spegne dopo brevi intervalli di funzionamento	Si è arrivato il dis-positivo termico di interruzione per sovraccarico	Scollegare la spina dalla presa di corrente, attendere 2 minuti e liberare la turbina (se necessario, vedere la sezione "Ostruzioni")
	È saltata la corrente	Controllare i fusibili e i collegamenti elettrici
	Turbina ostruita	Scollegare la pompa dalla presa di corrente e pulire o sbloccare la turbina (Vedere la sezione "OSTRUZIONI")
	Acqua troppo calda	Assicurarsi che la temperature del-l'accua non superi il valore massimo di 35°C

RISPETTO AMBIENTALE

Se si preve de che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasti durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare diretamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali.

Ciò costituisce l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciarità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rime-di dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.
