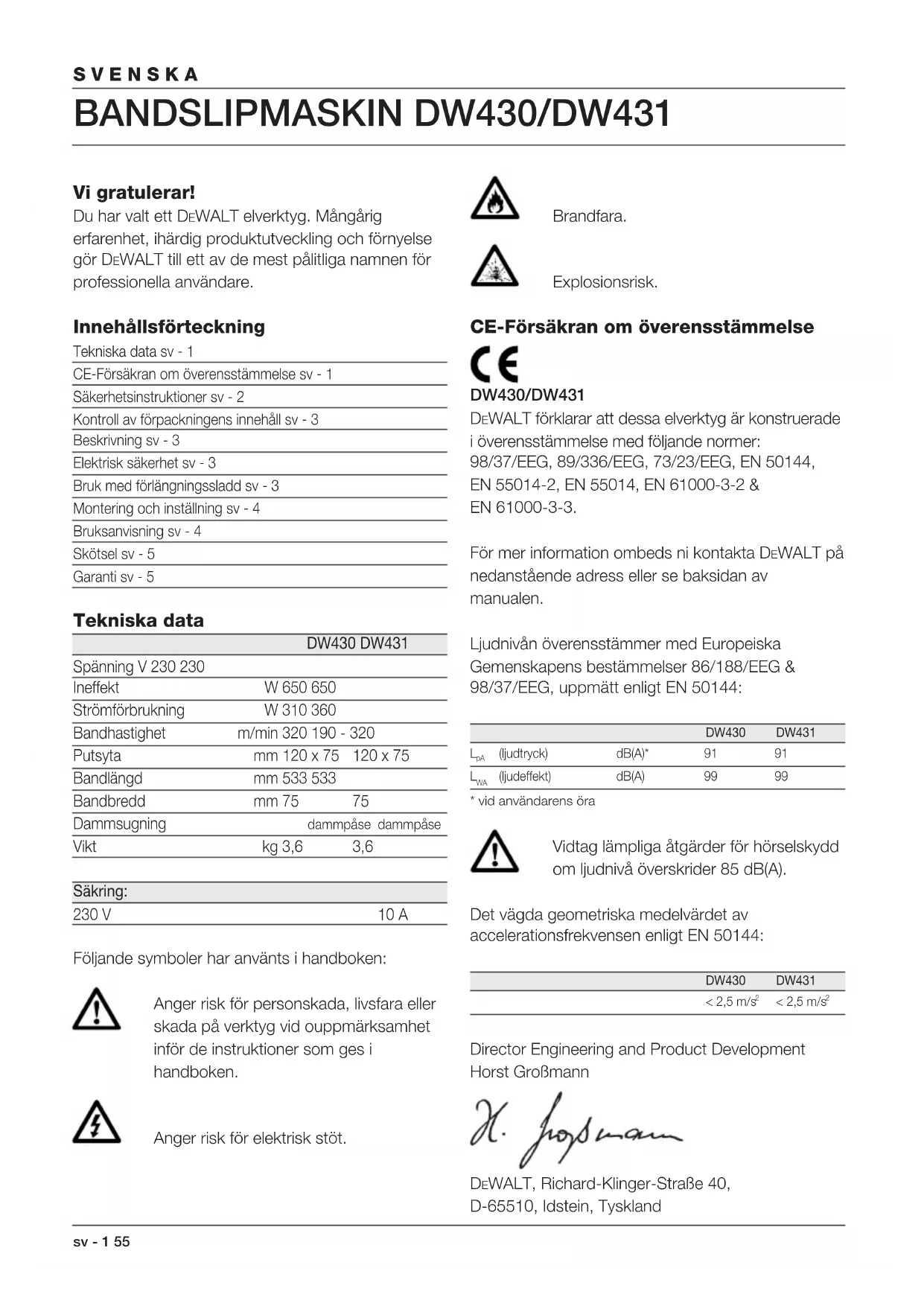

BRUKSANVISNING DW430 DEWALT

Vi gratulerar! Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Innehållsförteckning Tekniska data sv - 1 CE-Försäkran om överensstämmelse sv - 1 Säkerhetsinstruktioner sv - 2 Kontroll av förpackningens innehåll sv - 3 Beskrivning sv - 3 Elektrisk säkerhet sv - 3 Bruk med förlängningssladd sv - 3 Montering och inställning sv - 4 Bruksanvisning sv - 4 Skötsel sv - 5 Garanti sv - 5 Tekniska data DW430 DW431 Spänning V 230 230 Ineffekt W 650 650 Strömförbrukning W 310 360 Bandhastighet m/min 320 190 - 320 Putsyta mm 120 x 75 120 x 75 Bandlängd mm 533 533 Bandbredd mm 75 75 Dammsugning dammpåse dammpåse Vikt kg 3,6 3,6 Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. Brandfara. Explosionsrisk. CE-Försäkran om överensstämmelse DW430/DW431 DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 98/37/EEG, uppmätt enligt EN 50144: DW430 DW431

(ljudeffekt) dB(A) 99 99* vid användarens öra Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A). Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144: DW430 DW431< 2,5 m/s < 2,5 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, TysklandSVENSKA 56 sv - 2 Säkerhetsinstruktioner Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler. VARNING! När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand. 1 Använd hörselskydd Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd. 2 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 3 Tänk på arbetsmiljöns inverkan Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser. 4 Skydda Dig mot elektriska stötar Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare. 5 Utom räckhåll för barn Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand. 6 Förvara verktyg säkert När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn. 7 Överbelasta inte elverktyg Du arbetar bättre och säkrare inom det angivna effektsområdet. 8 Använd rätt elverktyg Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för: använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ. 9 Klä Dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om Du har långt hår. 10 Använd skyddsglasögon Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask. 11 Misshandla inte sladden Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter. 12 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet. 13 Sträck Dig inte för mycket Se till att Du alltid har säkert fotfäste och balans. 14 Sköt tillbehören med omsorg Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett. 15 Ta ut kontakten från uttaget när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs. 16 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas. 17 Undvik oavsiktlig inkoppling Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget. 18 Förlängningssladdar utomhus Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta. 19 Var uppmärksam Titta på det Du gör. Använd sunt förnuft.sv - 3 57 SVENSKA Använd inte elverktyget när Du är trött. 20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruksanvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från. 21 För Din personliga säkerhet Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada. 22 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör. Slipning av färg Iaktta gällande bestämmelser för slipning av färg. Tänk särskilt på följande: 1 Använd så mycket som möjligt en dammsugare för uppsugning av dammet. 2 Var extra försiktig när du slipar färg som möjligtvis kan innehålla bly:

• Låt inga barn eller gravida kvinnor beträda arbetslokalen.

• Alla personer som beträder arbetslokalen måste bära en mask som är speciellt avsedd att skydda mot damm och ångor från blyfärg.

• Ät, drick eller rök inte i arbetslokalen. 3 Dammpartiklar och annat avfall skall kastas på ofarligt sätt. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Bandslipmaskin 1 Dammpåse 1 Instruktionshandbok 1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Din DEWALT bandslipmaskin DW430/DW431 är konstruerad för professionella arbeten. 1 Strömbrytare 2 Hastighetskontroll (DW431) 3 Lås för strömbrytare 4 Klämfjäder (för putsramen) 5 Slipband 6 Bandcentrering 7 Dammpåse 8 Handtag 9 Valsaxel 10 Vals 11 Axelhållare (för putsramen) 12 Klämspak Elektrisk säkerhet Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Bruk med förlängningssladd Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data).SVENSKA 58 sv - 4 Om du använder en sladdvinda, vira alltid av sladden fullständigt. Montering och inställning Koppla alltid ur verktyget innan Du börjar med montering och inställning. Montering och centrering av slipband (fig. B & C) Din bandslipmaskin använder slipband med mått 75 x 533 mm.

• Drag klämspaken (12) framåt.

• Avlägsna slipbandet (5).

• Placera ett nytt band och se till att pilen på bandets insida visar åt samma håll som pilen på maskinen när den befinner sig på samma sida av valsarna.

• Tryck tillbaka klämspaken.

• Starta maskinen och vrid bandcentreringsknappen (6) tills slipbandet löper över mitten på valsen (10). DW431 - Hastighetskontroll (fig. D)

• Vrid hastighetskontrollen (2) till önskad position. Ju högre nummer, desto högre bandhastighet. Montering, avlägsnande och inställning av putsramen (fig. A & E) Putsramen kan erhållas separat.

• Avlägsna axeln (13) från putsramen (14) och demontera muttern, fjädern och vevaxeln (15).

• Tryck in axeln i hålet (11) i sidan där klämspaken (12) sitter.

• Montera fjädern, vevaxeln och muttern (15).

• Sätt vevaxeln i rät vinkel med slipbandet och tryck putsramen på vevaxeln.

• Klicka in axeln (16) i klämfjädern (4).

• Ställ in höjden på putsramen (14) med knappen (17).

• Avlägsna putsramen genom att utföra handlingarna i omvänd ordning. Om putsramen inte används kan axeln (13) vridas ett kvarts varv. Axeln behöver inte avlägsnas eftersom vevaxeln faller in i öppningen (11). Montering och avlägsnande av stativet (fig. A & F) Med ett stativ (tillval), kan maskinen användas stationärt, både uppochned och horisontellt/vertikalt.

• Montera putsramen (14) enligt ovanstående beskrivning.

• Placera bandslipmaskinen på stativet (18). Led undan sladden åt sidan där klämspaken (12) sitter.

• Placera monteringsbulten (19) genom handtaget och vrid åt den runda muttern (20) (se den inlagda bilden i fig. F).

• Avlägsna stativet genom att utföra handlingarna i omvänd ordning.

• Använd fallströmbrytare eller annan anordning som förhindrar att maskinen startar oavsiktligt. Dammsugning (fig. A) Installera dammpåsen eller koppla in en dammsugare, som utarbetats enligt gällande bestämmelser för dammskydd, eftersom träarbete med en slipmaskin alltid orsakar damm. Använd inte dammpåse eller dammsugare utan att ha ett riktigt gnistskydd vid slipning av metall. Använd ej maskinen för slipning av magnesium.

• Placera dammpåsen (7) över flänsen (21) eller koppla in en dammsugare.

• För effektiv dammutsugning, töm dammpåsen när den är fylld till ungefär en tredjedel.

• Avlägsna dammpåsen från flänsen, öppna blixtlåset och skaka försiktigt ur dammpåsen. Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

• Se till att alla föremål som ska putsas är ordentligt fastsatta.

• Maskinen ska endast tryckas lätt mot arbetsstycket. Koppling till och från (fig. A)

• Starta maskinen genom att trycka in strömbrytaren (1).sv - 5 59 SVENSKA

• För kontinuerlig drift, tryck även in låsknappen (3).

• Stanna maskinen genom att trycka in strömbrytaren på nytt. Stäng alltid av maskinen innan Du drar ur sladden efter avslutat arbete. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring. Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa. Förbrukade maskiner och miljön När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALT- produkts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.

• Eventuella reparationer har utförts av auktoriserad verkstad/personal.

• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com.TÜRKÇE 60 tr - 1
