KÄYTTÖOHJE DW430 DEWALT

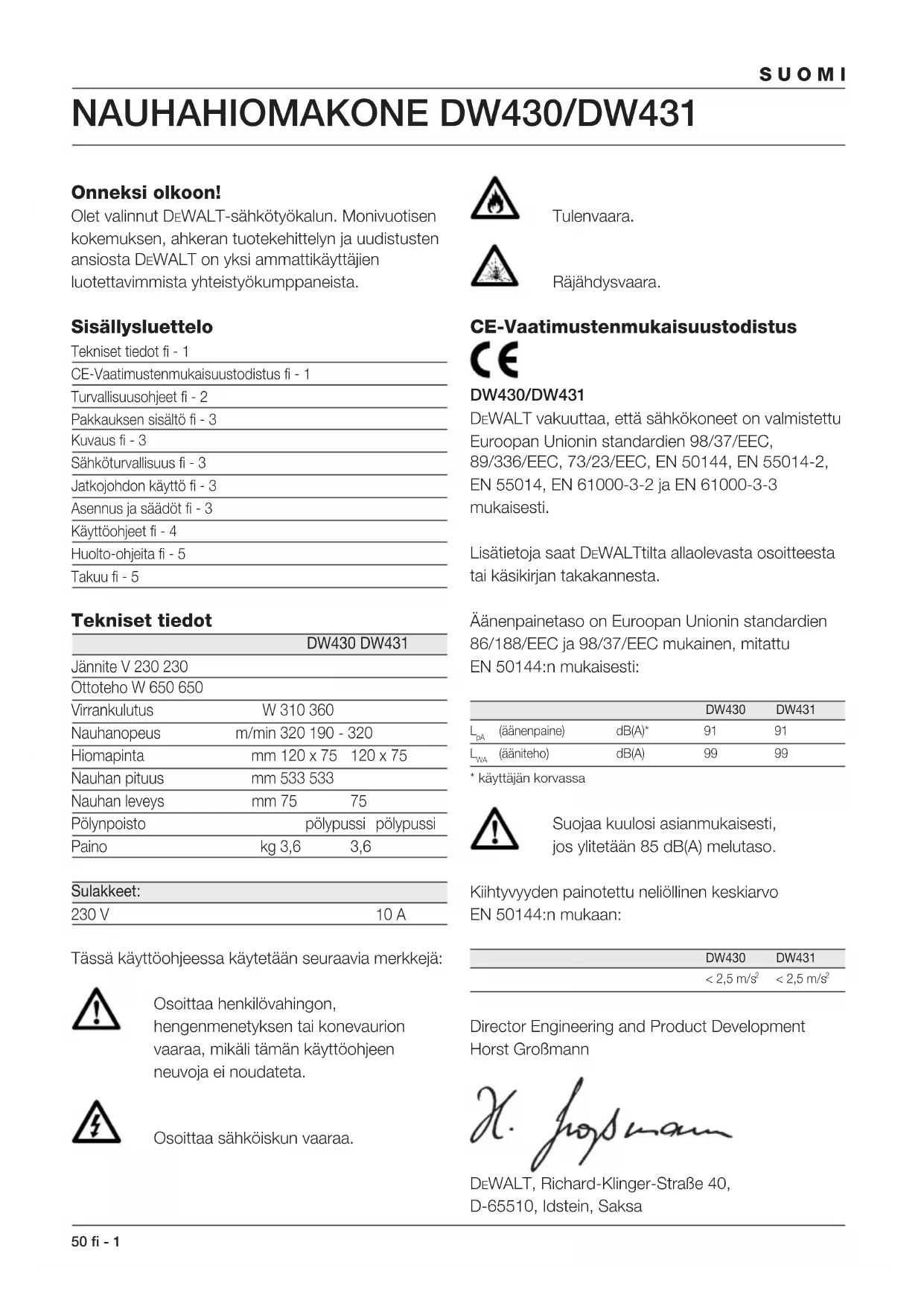

Onneksi olkoon! Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Sisällysluettelo Tekniset tiedot fi - 1 CE-Vaatimustenmukaisuustodistus fi - 1 Turvallisuusohjeet fi - 2 Pakkauksen sisältö fi - 3 Kuvaus fi - 3 Sähköturvallisuus fi - 3 Jatkojohdon käyttö fi - 3 Asennus ja säädöt fi - 3 Käyttöohjeet fi - 4 Huolto-ohjeita fi - 5 Takuu fi - 5 Tekniset tiedot DW430 DW431 Jännite V 230 230 Ottoteho W 650 650 Virrankulutus W 310 360 Nauhanopeus m/min 320 190 - 320 Hiomapinta mm 120 x 75 120 x 75 Nauhan pituus mm 533 533 Nauhan leveys mm 75 75 Pölynpoisto pölypussi pölypussi Paino kg 3,6 3,6 Sulakkeet: 230 V 10 A Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. Tulenvaara. Räjähdysvaara. CE-Vaatimustenmukaisuustodistus DW430/DW431 DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti. Lisätietoja saat DEWALTtilta allaolevasta osoitteesta tai käsikirjan takakannesta. Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN 50144:n mukaisesti: DW430 DW431

(äänenpaine) dB(A)* 91 91

(ääniteho) dB(A) 99 99* käyttäjän korvassa Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso. Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan: DW430 DW431< 2,5 m/s < 2,5 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Saksafi - 2 51 SUOMI Turvallisuusohjeet Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita. VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia. 2 Pidä työskentelyalue järjestyksessä Epäjärjestys tuo mukanaan onnettomuusvaaran. 3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä. 4 Suojaudu sähköiskuilta Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin. 5 Varjeltava lapsilta Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 6 Säilytä työkalua oikein Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 7 Älä ylikuormita sähkötyökalua Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 8 Valitse oikea sähkötyökalu Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys DEWALTin edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita. 9 Pukeudu asianmukaisesti Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. 10 Käytä suojalaseja Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa. 11 Huolehdi sähköjohdon kunnosta Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta. 12 Kiinnitä työkappale oikein Tarkista aina, että työkappale on kiinnitetty kunnolla. 13 Älä kurottele Seiso aina tukevasti ja tasapainossa. 14 Hoida työkalua huolella Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/ työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta. 15 Ota pistoke pois pistorasiasta Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää. 16 Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 17 Vältä tahatonta käynnistämistä Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan. 18 Jatkojohdot ulkokäytössä Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja. 19 Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.SUOMI 52 fi - 3 20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla. 21 Turvallisuudeksi Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. 22 Korjauta koneesi DEWALTin valtuuttamalla huoltokorjaamolla Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita. Maalin hionta Noudata maalin hionnalle asetettuja määräyksiä. Kiinnitä erityistä huomiota seuraaviin asioihin: 1 Käytä pölynimuria pölynpoistoon aina, kun se on mahdollista. 2 Toimi erityisen varovaisesti, kun hiot maalia, joka saattaa olla lyijypohjaista:

• Estä lasten ja raskaana olevien naisten pääsy työskentelypaikalle.

• Kaikkien työmaalla olevien henkilöiden on käytettävä erityisesti lyijymaaleja ja -pölyjä varten suunniteltua hengityssuojainta.

• Syöminen, juominen ja tupakanpoltto työmaalla on kielletty. 3 Hävitä hiomapöly ja kaikki muut irtojätteet turvallisesti. Pakkauksen sisältö Pakkaus sisältää: 1 Nauhahiomakone 1 Pölypussi 1 Käyttöohje 1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa. Kuvaus (kuva A) DEWALT DW430/DW431 nauhahiomakoneesi on suunniteltu ammattimaisiin hiontatöihin. 1 Virtakytkin 2 Nopeudensäätökytkin (DW431) 3 Jatkuvan käyntön lukitusnuppi 4 Kiinnitysjousi (hiomakehyksen varten) 5 Hiomanauha 6 Nauhan keskitysnuppi 7 Pölypussi 8 Kahva 9 Telan akseli 10 Tela 11 Lukitusvarren pidin (hiomakehyksen varten) 12 Lukitusvipu Sähköturvallisuus Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. DEWALT-koneesi on kaksoiseristetty EN 50144:n mukaisesti; siksi ei tarvita maadoitusjohtoa. Kaapelin tai pistotulpan vaihto Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan. Jatkojohdon käyttö Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki. Asennus ja säädöt Vedä pistokytkin pistorasiasta aina ennen asennusta.fi - 4 53 SUOMI Hiomanauhan asennus ja keskitys (kuva B & C) Nauhahiomakoneessasi käytetään 75 x 533 mm hiomanauhoja.

• Vedä lukitusvipua (12) eteenpäin.

• Poista hiomanauha (5).

• Pane uusi hiomanauha paikalleen. Varmista, että hiomanauhan sisäpuolen nuolet osoittavat samaan suuntaan kuin nuoli koneessa.

• Työnnä lukitusvipu taaksepäin.

• Käynnistä kone ja käännä tasausvipua (6) kunnes hiomanauha on telan (10) keskellä. DW431 - Nopeuden säätö (kuva D)

• Siirrä nopeudensäätökytkin (2) haluttuun asemaan. Mitä suurempi luku sitä suurempi nauhanopeus. Hiomakehyksen asentaminen, poisto ja säätö (kuva A & E) Hiomakehys on lisävaruste.

• Irrota lukitusakseli (13) hiomakehyksestä (14), irrota mutteri, jousi ja kampiakseli (15).

• Työnnä lukitusakseli reikään (11) lukitusvivun (12) puolelta.

• Aseta jousi, kampiakseli ja mutteri (15) paikoilleen.

• Säädä kampiakseli oikeaan kulmaan suhteessa hiomanauhaan ja työnnä hiomakehys akselin päälle.

• Napsauta lukitusvarsi (16) kiinnitysjouseen (4).

• Säädä hiomakehyksen (14) korkeus nupista (17).

• Kun poistat hiomakehyksen, etene päinvastaisessa järjestyksessä. Jos et käytä hiomakehystä, voit kiertää lukitusvartta (13) neljänneskierroksen. Lukitusvartta ei tarvitse välttämättä poistaa, sillä kampiakseli lukkiutuu syvennykseen (11). Kiinteän telineen asennus ja irrotus (kuva A & F) Kiinteän jalustan (valinnainen) avulla, konetta voidaan käyttää kiinteässä asennossa sekä ylösalaisin että vaakasuorassa/pystysuorassa.

• Asenna hiomakehys (14) kuten aiemmin on kuvattu.

• Sijoita nauhahiomakone telineeseen (18). Siirrä sähköjohto sivuun lukitusvivun (12) puoleiselle sivulle.

• Aseta kiinnityspultti (19) kahvan läpi ja kiristä pyörökantainen mutteri (20) (ks. kuvan F liitekuvaa).

• Purkaaksesi telineen etene päinvastaisessa järjestyksessä.

• Varmistu siitä, että kone ei käynnisty tahattomasti. Pölynpoisto (kuva A) Koska työskentely hiomakoneella tuottaa pölyä, käytä aina pölynkerääjää tai kiinnitä pölynimuri, joka on valmistettu voimassaolevien pölynpoistoa käsittelevien direktiivien mukaisesti. Älä käytä pölynkerääjää tai pölynimuria metallia hiottaessa ilman kunnon kipinäsuojaa. Älä hio koneella magnesiumia.

• Pane pölypussi (7) reunan (21) yli tai liitä pölynimuri.

• Jotta pölynpoisto olisi mahdollisimman tehokasta, tyhjennä pölynpussi kun se täyttynyt noin kolmanneksen.

• Irrota pölypussi, avaa vetoketju ja tyhjennä pöly pussista. Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Huolehdi että hiontakohteet on kiinnitetty tukevasti paikoilleen.

• Paina konetta työstettävää pintaa vasten vain kevyesti. Käynnistys ja pysäytys (kuva A)

• Koneen käynnistys: paina käynnistyskytkintä (1).

• Jatkuva käyttö: lukitse käynnistyskytkin päälle painamalla lukitusnappia (3).

• Koneen pysäyttäminen: paina käynnistyskytkintä kerran uudelleen. Työn päätyttyä pysäytä kone aina, ennen kuin irroitat pistokkeen pistorasiasta. Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.SUOMI 54 fi - 5 Huolto-ohjeita DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Voitelu Sähkötyökalusi ei tarvitse lisävoitelua. Puhdistus Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla. Koneen ympäristöystävällinen hävitys Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteeseen. Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU • Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT- huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO • DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU • Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.

• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.

• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi. Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin. Lista valtuutetuista DEWALT- huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com.sv - 1 55 SVENSKA
