GEBRUIKSAANWIJZING DW430 DEWALT

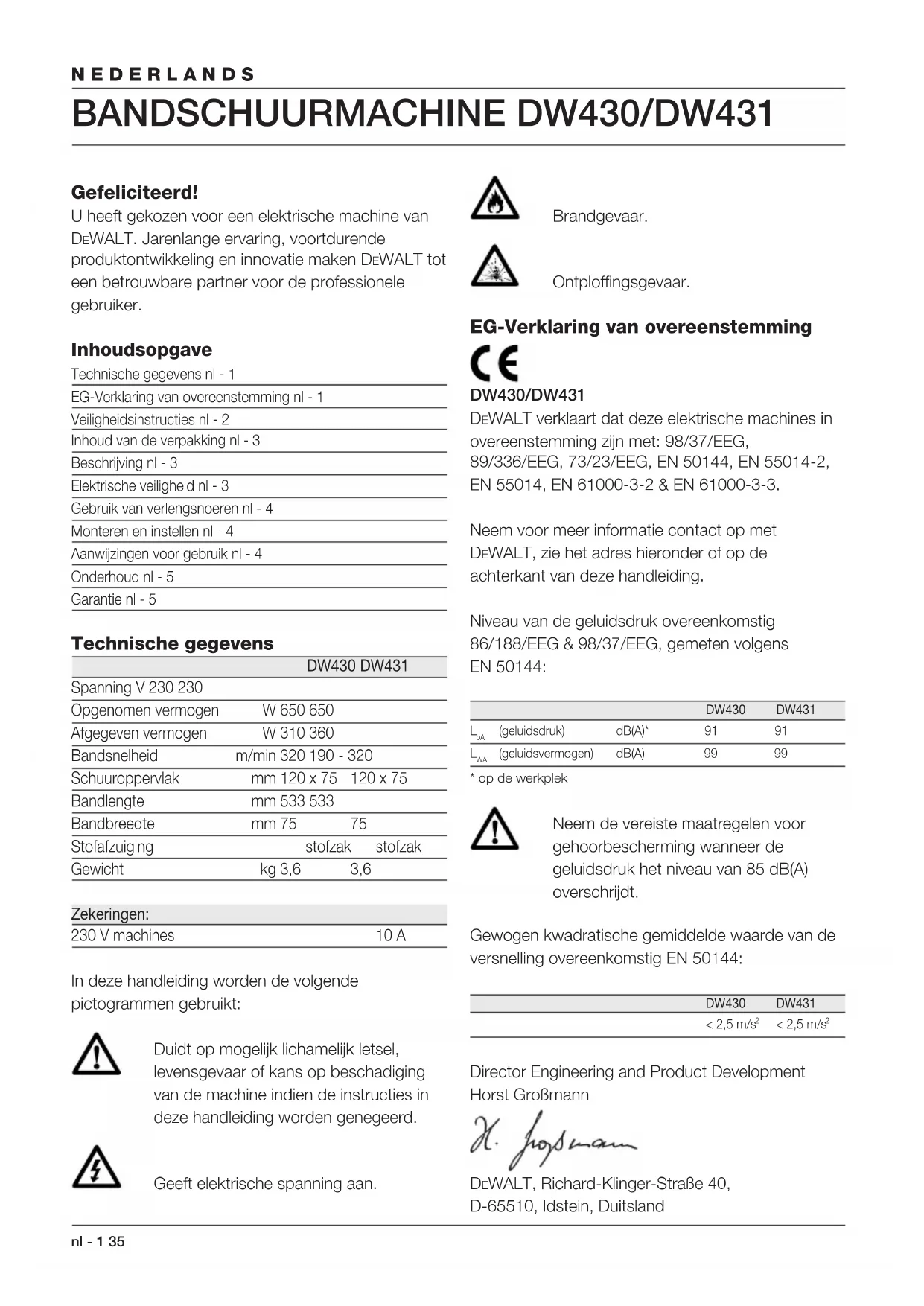

Gefeliciteerd! U heeft gekozen voor een elektrische machine van DEWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DEWALT tot een betrouwbare partner voor de professionele gebruiker. Inhoudsopgave Technische gegevens nl - 1 EG-Verklaring van overeenstemming nl - 1 Veiligheidsinstructies nl - 2 Inhoud van de verpakking nl - 3 Beschrijving nl - 3 Elektrische veiligheid nl - 3 Gebruik van verlengsnoeren nl - 4 Monteren en instellen nl - 4 Aanwijzingen voor gebruik nl - 4 Onderhoud nl - 5 Garantie nl - 5 Technische gegevens DW430 DW431 Spanning V 230 230 Opgenomen vermogen W 650 650 Afgegeven vermogen W 310 360 Bandsnelheid m/min 320 190 - 320 Schuuroppervlak mm 120 x 75 120 x 75 Bandlengte mm 533 533 Bandbreedte mm 75 75 Stofafzuiging stofzak stofzak Gewicht kg 3,6 3,6 Zekeringen: 230 V machines 10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan. Brandgevaar. Ontploffingsgevaar. EG-Verklaring van overeenstemming DW430/DW431 DEWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DEWALT, zie het adres hieronder of op de achterkant van deze handleiding. Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 98/37/EEG, gemeten volgens EN 50144: DW430 DW431

(geluidsdruk) dB(A)* 91 91

(geluidsvermogen) dB(A) 99 99* op de werkplek Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144: DW430 DW431< 2,5 m/s < 2,5 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland36 nl - 2 NEDERLANDS Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrisch schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI)- schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren. 6 Berg de machine veilig op Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 7 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. 9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. 10 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 11 Zorg voor een veilige houding Zorg altijd voor een juiste stabiele houding. 12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt. 13 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires. 15 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of de sleutels en andere hulpgereedschappen zijn verwijderd. 16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken.NEDERLANDS nl - 3 37 Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DEWalt Service- center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet. 19 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DEWALT Service-center. 20 Wendt u voor reparaties tot een erkend DEWALT Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Schuren van geverfde oppervlakken Neem de geldende regels voor het schuren van geverfde oppervlakken in acht. Let daarbij vooral op het volgende: 1 Gebruik indien mogelijk steeds een stofafzuigsysteem. 2 Ga uiterst zorgvuldig te werk bij het schuren van verf op loodbasis:

• Kinderen en zwangere vrouwen mogen de werkvloer niet betreden.

• Alle personen die de werkvloer betreden, moeten een masker dragen ter bescherming tegen loodverfstof en -damp.

• Eten, drinken en roken op de werkvloer is niet toegestaan. 3 Verwijder stof en ander afval op veilige en verantwoorde wijze. Inhoud van de verpakking De verpakking bevat: 1 Bandschuurmachine 1 Stofzak 1 Handleiding 1 Onderdelentekening

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw DEWALT bandschuurmachine DW430/DW431 is ontworpen voor professionele toepassingen. 1 AAN/UIT-schakelaar 2 Schakelaar voor elektronisch regelbaar toerental (DW431) 3 Blokkeerknop 4 Veerklem (voor schuurframe) 5 Schuurband 6 Centreerknop 7 Stofzak 8 Handgreep 9 Rolas 10 Bandrol 11 Boorgat voor bevestigingsas (voor schuurframe) 12 Klemhefboom Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw DEWALT-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.38 nl - 4 NEDERLANDS Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm

. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Monteren en instellen Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Bevestiging en centreren van de schuurband (fig. B & C) Uw bandschuurmachine is geschikt voor schuurbanden van 75 x 533 mm.

• Trek de klemhefboom (12) naar voren.

• Verwijder de schuurband (5) uit de machine.

• Plaats de nieuwe schuurband zodanig dat richting van de pijl aan de binnenzijde van de schuurband overeenkomt met richting van de pijl op de machine (met de pijl aan dezelfde kant van de bandrollen).

• Druk de klemhefboom naar achteren.

• Schakel de machine in en draai aan de centreerknop (6) totdat de schuurband gecentreerd op de bandrol (10) ligt. DW431 - Instellen van de elektronische snelheid (fig. D)

• Draai de schakelaar (2) in de gewenste stand. Hoe hoger het getal, hoe groter de bandsnelheid. Monteren, demonteren en afstellen van het schuurframe (fig. A & E) Het schuurframe is als accessoire verkrijgbaar.

• Verwijder de bevestigingsas (13) van het schuurframe (14) en demonteer de moer, de veer en de kruk (15).

• Plaats de bevestigingsas in het gat (11) aan de zijde van de klemhefboom (12).

• Monteer de veer, de kruk en de moer (15).

• Draai de krukken loodrecht op de schuurband en duw het schuurframe op de krukken.

• Duw de bevestigingsas (16) in de veerklem (4).

• Het schuurframe (14) is in hoogte verstelbaar met de knop (17).

• Demonteer het schuurframe in omgekeerde volgorde. Bij gebruik zonder schuurframe kan de bevestigingsas (13) een kwartslag gedraaid worden. Demontage is overbodig omdat de kruk dan in de uitsparing (11) valt. Monteren en demonteren van het stationair- onderstel (fig. A & F) Met een onderstel (optie) kan de machine stationair worden gebruikt, zowel ondersteboven als horizontaal en verticaal.

• Monteer het schuurframe (14) zoals beschreven.

• Plaats de schuurmachine op het stationair- onderstel (18). Leid het snoer aan de zijde van de klemhefboom (12) naar buiten.

• Plaats de bevestigingsbout (19) en draai de ronde moer (20) vast (zie inzet in figuur F).

• Demonteer het stationair-onderstel in omgekeerde volgorde. Stofafzuiging (fig. A) Bij het schuren van hout komt veel stof vrij. Installeer daarom altijd een stofzuighulpstuk dat voldoet aan de geldende richtlijnen voor stofemissie. Gebruik bij het schuren van metaal een stofzak of stofafzuiger met vonkendover. Schuur geen magnesium!

• Plaats de stofzak (7) over de flens (21) of een stofafzuigsysteem aan.

• Ledig de stofzak steeds wanneer deze voor ongeveer één derde vol is voor een zo efficiënt mogelijke stofafzuiging.

• Verwijder de stofzak van de flens, open de rits en schud de stofzak uit. Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.NEDERLANDS nl - 5 39

• Zorg dat alle te behandelen materialen goed vastgeklemd zijn.

• Oefen slechts een lichte druk op het werkstuk uit. In- en uitschakelen (fig. A)

• Inschakelen: druk de aan/uit-schakelaar (1) in.

• Druk voor continu bedrijf ook de blokkeerknop (3) in.

• Uitschakelen: druk nogmaals de aan/uit- schakelaar in. Schakel altijd het apparaat uit alvorens de stekker uit het stopcontact te trekken. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DEWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Smering Uw machine heeft geen extra smering nodig. Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een DEWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt. GARANTIE

• 30 DAGEN “NIET GOED, GELD TERUG” GARANTIE • Indien uw DEWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DEWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service- centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DEWALT Service-center.

• 1 JAAR GARANTIE • Mocht uw DEWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DEWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd

• het produkt niet gerepareerd is door onbevoegden

• het aankoopbewijs met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bij het DEWALT- hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DEWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com.NORSK 40 no - 1
