LIJADORA DE BANDA DW430/DW431

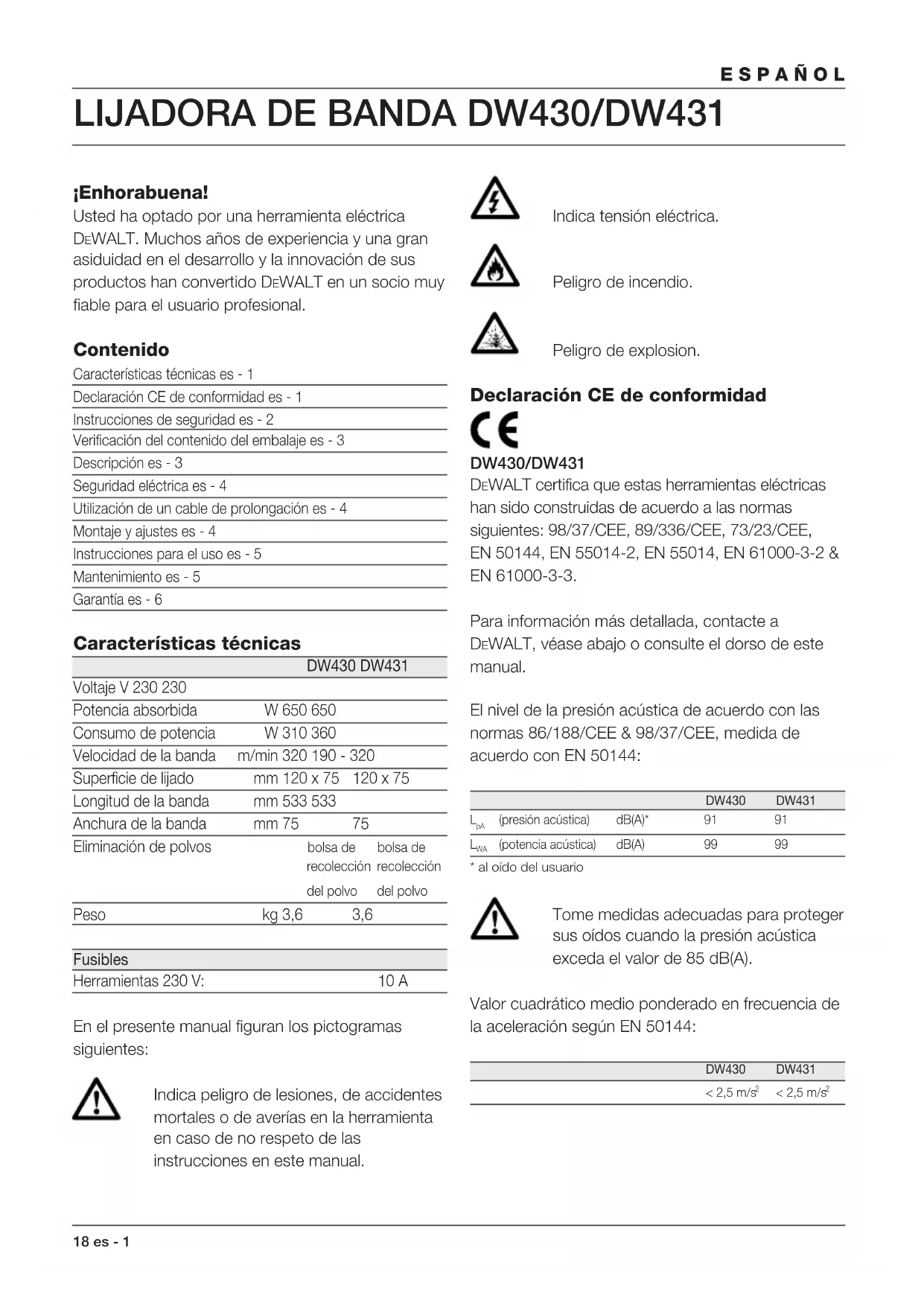

¡Enhorabuena! Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Contenido Características técnicas es - 1 Declaración CE de conformidad es - 1 Instrucciones de seguridad es - 2 Verificación del contenido del embalaje es - 3 Descripción es - 3 Seguridad eléctrica es - 4 Utilización de un cable de prolongación es - 4 Montaje y ajustes es - 4 Instrucciones para el uso es - 5 Mantenimiento es - 5 Garantía es - 6 Características técnicas DW430 DW431 Voltaje V 230 230 Potencia absorbida W 650 650 Consumo de potencia W 310 360 Velocidad de la banda m/min 320 190 - 320 Superficie de lijado mm 120 x 75 120 x 75 Longitud de la banda mm 533 533 Anchura de la banda mm 75 75 Eliminación de polvos bolsa de bolsa de recolección recolección del polvo del polvo Peso kg 3,6 3,6 Fusibles Herramientas 230 V: 10 A En el presente manual figuran los pictogramas siguientes: Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual. Indica tensión eléctrica. Peligro de incendio. Peligro de explosion. Declaración CE de conformidad DW430/DW431 DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual. El nivel de la presión acústica de acuerdo con las normas 86/188/CEE & 98/37/CEE, medida de acuerdo con EN 50144: DW430 DW431

(presión acústica) dB(A)* 91 91

(potencia acústica) dB(A) 99 99* al oído del usuario Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A). Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144: DW430 DW431< 2,5 m/s < 2,5 m/s 2ESPAÑOL es - 2 19 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania Instrucciones de seguridad Al utilizar Herramientas Eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad! Generalidades 1 Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo No exponga las Herramientas Eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice Herramientas Eléctricas en la proximidad de líquidos o gases inflamables. 3 Protéjase contra las descargas eléctricas Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI). 4 ¡Mantenga alejados a los niños! No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión. 5 Cables de prolongación para el exterior Al trabajar fuera, utilice siempre cables de prolongación destinados al uso exterior y marcados en consecuencia para ello. 6 Guarde las herramientas que no utiliza Las Herramientas Eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 7 Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto. 8 Lleve gafas de protección Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. 9 Respete el nivel máximo de la presión acústica Tome medidas adecuadas para la protección de los oídos cuando la presión acústica exceda el valor de 85 dB(A). 10 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 11 No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 12 Evite un arranque involuntario No mantenga el dedo en el interruptor al transportar la herramienta enchufada. Asegúrese de que el interruptor esté en posición de parada al enchufar la herramienta. 13 Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. 14 Desenchufe la herramienta Desconecte la herramienta y espere que esté completamente parada antes de dejarla sin vigilar. Desenchufe la herramienta cuando no se utilice y antes de proceder al mantenimiento o sustituir accesorios. 15 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 16 Utilice la herramienta adecuada En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados.20 es - 3 ESPAÑOL La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. ¡ATENCION! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas. 17 Cuide el cable de alimentación No lleve la herramienta por el cable, ni tire del cable para desenchufar la herramienta. Proteja el cable del calor, del aceite y de las aristas vivas. 18 Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa. 19 Comprobar que no haya partes averiadas Antes de utilizar la herramienta, compruebea que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT. 20 Haga reparar su herramienta en un Centro de Servicio DEWALT Esta Herramienta Eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de Herramientas Eléctricas debe ser efectuada únicamente por un técnico competente. Lijado de pintura Al lijar la pintura, observe las normas aplicables. Preste especial atención a lo siguiente: 1 Siempre que sea posible, utilice un aspirador para eliminar el polvo. 2 Tenga especial cuidado cuando lije pintura que pueda tener una base de plomo:

• No permita que los niños ni las mujeres embarazadas accedan a la zona de trabajo.

• Todas las personas que entren en la zona de trabajo deberán llevar una mascarilla especialmente diseñada para proteger del polvo y las emanaciones procedentes de la pintura al plomo.

• No coma, beba ni fume en la zona de trabajo. 3 Elimine de forma segura las partículas de polvo y los demás residuos que se produzcan. Verificación del contenido del embalaje El paquete contiene: 1 Lijadora de banda 1 Bolsa para polvo 1 Manual de instrucciones 1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.

• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fig. A) Su lijadora de banda DEWALT DW430/DW431, de alto rendimiento, ha sido diseñada para aplicaciones profesionales. 1 Interruptor de marcha/parada 2 Control de velocidad (DW431) 3 Botón del seguro 4 Muelle de fijación (para el marco de lijado) 5 Banda de lijado 6 Perilla para el centrado de la banda 7 Bolsa para polvo 8 Empuñadura 9 Eje del rodillo 10 Rodillo 11 Soporte del seguro de rodillo (para el marco de lijado) 12 Palanca de inmovilizaciónESPAÑOL es - 4 21 Seguridad eléctrica El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su herramienta DEWALT tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. Utilización de un cable de prolongación En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm

Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Montaje y ajustes Desenchufe la herramienta antes de proceder con el montaje y los ajustes. Ajuste y centrado de la banda de lijado (fig. B & C) La lijadora utiliza bandas de lijado de 75 x 533 mm.

• Tire de la palanca de inmovilización (12).

• Quite la banda de lijado (5).

• Coloque una nueva banda de lijado, asegurándose de que la flecha ubicada en su parte interna apunte en la misma dirección que la flecha de la máquina, cuando esté del mismo lado que los rodillos.

• Devuelva la palanca de inmovilización a su posición original.

• Encienda la máquina y haga girar la perilla de centrado de la banda (6) hasta que ésta quede centrada en el rodillo (10). DW431 - Control de velocidad (fig. D)

• Gire el control de velocidad (2) hasta la posición adecuada. Mientras más alto sea el valor del número, mayor será la velocidad de la banda. Montaje, desmontaje y ajuste del marco de lijado (fig. A & E) El marco de lijado está disponible opcionalmente.

• Quite el eje de seguro (13) del marco de lijado (14) y desmonte la tuerca, el muelle y el eje de manivela (15).

• Introduzca el eje de seguro en el orificio (11), del lado donde está la palanca de inmovilización (12).

• Coloque el muelle, el eje de manivela y la tuerca (15).

• Ajuste los ejes de manivela en ángulo recto con respecto a la banda de lijado e introduzca el marco dentro del eje de manivela.

• Introduzca el eje de seguro (16) en el resorte de inmovilización hasta que se oiga un chasquido (4).

• Ajuste la altura del marco de lijado (14) utilizando la perilla (17).

• Para quitar el marco de lijado, proceda en el orden inverso. Si no se está utilizando el marco de lijado, el eje de seguro (13) puede girarse un cuarto de vuelta. No es necesario quitar el eje de seguro, dado que el eje de brazo de manivela quedará dentro de la ranura (11). Montaje y desmontaje de la plataforma estacionaria (fig. A & F) Con un soporte estacionario (opción), la máquina puede utilizarse en una posición estacionaria, tanto al revés como horizontal/verticalmente.

• Monte el marco de lijado (14) de la manera antes descrita.

• Coloque la lijadora de banda en la plataforma estacionaria (18). Separe el cable de alimentación, al lado de la palanca de inmovilización (12).

• Coloque el perno de sujeción (19) y apriete la tuerca redonda (20) (consulte la figura F).

• Para quitar la plataforma estacionaria, proceda en orden inverso.22 es - 5 ESPAÑOL Eliminación de polvos (fig. A) Ya que el lijado de madera genera polvos, siempre se debe instalar una bolsa para el polvo o conectar una aspiradora, cuyo diseño cumple con las Directivas de aplicación en materia de emisión de polvos. No use ningúna bolsa para polvo ni aspiradora sin protección adecuada contra las chispas al lijar metal. Nunca lijar magnesio!

• Coloque la bolsa para polvo (7) sobre la brida (21) o conecte un colector.

• Para conseguir una eliminación eficaz del polvo, vacíe la bolsa cuando esté lleno aproximadamente hasta un tercio.

• Quite la bolsa para polvo de la brida, abra el cierre y sacuda suavemente la bolsa. Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.

• Asegúrese de que todos los materiales que se vayan a lijar estén bien sujetos.

• Ejerza sólo una ligera presión sobre el material. Encendido y apagado (fig. A)

• Encendido: pulse el interruptor (1).

• Para el funcionamiento continuo, pulse también el botón de seguro (3).

• Apagado: presione nuevamente el interruptor. Siempre se debe desconectar la herramienta nada más terminado el trabajo y antes de desenchufarla. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente. Lubricación Su herramienta eléctrica no requiere lubricación adicional. Limpieza Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave. Herramientas desechadas y el medio ambiente Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA • Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

• UN AÑO DE SERVICIO GRATUITO • Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

• UN AÑO DE GARANTÍA • Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente.

• No se haya intentado su reparación por parte de una persona no autorizada.

• Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com. ESPAÑOL es - 6 2324 fr - 1 FRANÇAIS

LIXADORA DE ROLOS DW430/DW431
