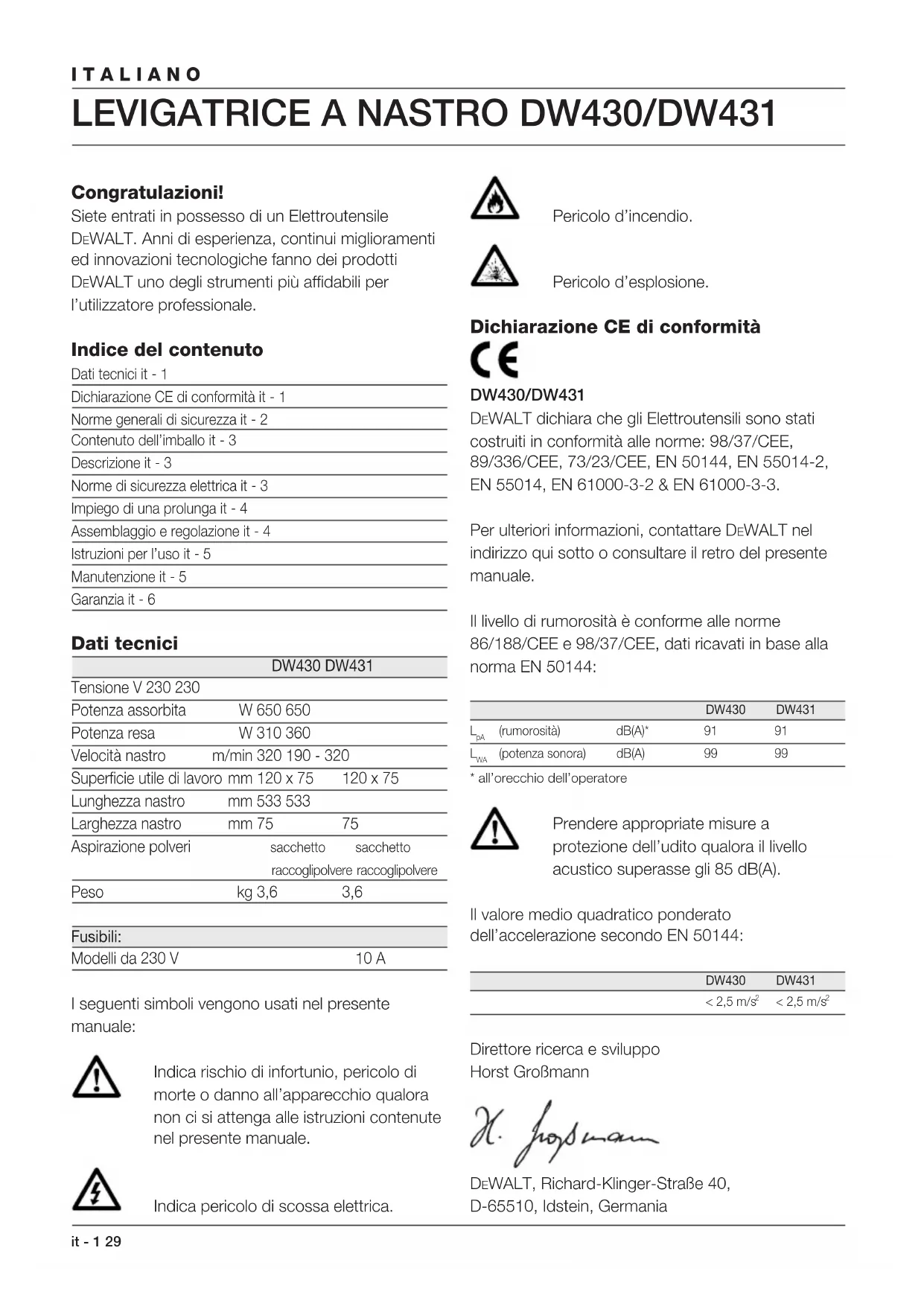

MANUALE UTENTE DW430 DEWALT

Siete entrati in possesso di un Elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l'utilizzatore professionale.

Indice del contenuto

Dati tecnici it - 1

Dichiarazione CE di conformità it - 1

Norme generali di sicurezza it - 2

Contenuto dell’imballo it - 3

Descrizione it - 3

Norme di sicurezza elettrica it - 3

Impiego di una prolunga it - 4

Assemblaggio e regolazione it - 4

Istruzioni per l’uso it - 5

Manutenzione it - 5

Garanzia it - 6

Dati tecnici

	DW430 DW431
Tensione V 230 230
Potenza assorbita	W 650 650
Potenza resa	W 310 360
Velocità nastro	m/min 320 190 - 320
Superficie utile di lavoro	mm 120 x 75	120 x 75
Lunghezza nastro	mm 533 533
Larghezza nastro	mm 75	75
Aspirazione polveri	sacchetto	sacchetto
	raccoglipolvere	raccoglipolvere
Peso	kg 3,6	3,6
Fusibili:
Modelli da 230 V		10 A

I seguenti simboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.

Indica pericolo di scossa elettrica.

Pericolo d'incendio.

Pericolo d'esplosione.

Dichiarazione CE di conformità

DW430/DW431

DeWALT dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare DeWALT nel indirizzo qui sotto o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 98/37/CEE, dati ricavati in base alla norma EN 50144:

			DW430	DW431
L_pA	(rumorosità)	dB(A)*	91	91
L_wA	(potenza sonora)	dB(A)	99	99

* all'orecchio dell'operatore

Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

	DW430	DW431
	< 2,5 m/s^2	< 2,5 m/s^2

Direttore ricerca e sviluppo Horst Großmann

X. fopman

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita l'area di lavoro

Ambienti e banchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d'isolamento o un interruttore di sicurezza per correnti di guasto (FI).

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.

5 Cavo di prolunga per l'uso esterno

Se l'utensile viene utilizzato all'aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'elettroutensile dopo l'uso

Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione dell'udito se il livello acustico supera gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettroutensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sia in posizione OFF prima di inserire la spina.

13 Stare sempre attenti

Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l'utensile quando si è stanchi.

14 Staccare l'alimentazione dell'utensile

Spegnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l'utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'Elettroutensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare l'utensile adatto

L'utilizzo previsto è indicato nel presente manuale.

Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d'uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione.

Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliore e più sicuro utilizzo.

Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DEWALT. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compromettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DEWALT.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni

Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.

Levigatura di superfici verniciate

Per le operazioni di asportazione delle vernici dalle superfici attenersi alle indicazioni relative. Prestare particolare attenzione alle seguenti avvertenze.

1 Ove possibile, raccogliere le polveri mediante un aspirapolvere.
2 Prendere speciali precauzioni durante la levigatura di vernici a base di piombo:

• Non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante.
• Tutte le persone che entrano nell'area di lavoro devono indossare una maschera di protezione specifica per polveri ed esalazioni di pitture a base di piombo.
• Non mangiare, bere o fumare nell'area di lavoro.

3 Predisporre per l'aspirazione in sicurezza delle particelle di polvere o di qualsiasi altro materiale residuo della lavorazione.

Contenuto dell'imballo

L'imballo comprende:

1 Levigatrice a nastro
1 Sacchetto raccoglipolvere
1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

1 Interruttore on/off
2 Selettore di velocità (DW431)
3 Pulsante blocco interruttore
5 Nastro di levigatura
6 Pomello di centraggio del nastro
7 Sacco raccoglipolvere
8 Impugnatura
9 Alberino rullo portanastro
10 Rullo portanastro

4 Molla di fissaggio (per il telaio d'appoggio)

11 Sede albero di bloccaggio (per il telaio d'appoggio)

12 Leva di bloccaggio del nastro

Norme di sicurezza elettrica

Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che ilvoltaggio a disposizione corrisponda a quello indicato sulla targhetta.

Il Vostro utensile DEWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perciò non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici

CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm². Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.

Montaggio e centraggio del nastro di levigatura (fig. B & C)

La vostra levigatrice monta nastri di levigatura di 75 x 533 mm.

• Spingere in avanti la leva di bloccaggio del nastro (12).
• Togliere il nastro di levigatura (5).
• Installare un nuovo nastro di levigatura accertandosi che la freccetta sul lato interno del nastro sia rivolta nella stessa direzione della freccetta impressa sulla macchina dallo stesso lato dei rulli.
• Premere all'indietro la leva di bloccaggio del nastro.
• Accendere la macchina e girare il pomello di centraggio del nastro (6) sino a che quest'ultimo non risulti correttamente centrato sul rullo (10).

DW431 - Regolazione di velocità (fig. D)

- Girare sulla posizione desiderata il selettore di velocità (2). Più alto il numero, maggiore sarà la velocità di rotazione del nastro.

Montaggio, rimozione e registrazione del telaio d'appoggio (fig. A & E)

Il telaio d'appoggio è un articolo opzionale disponibile su richiesta.

• Togliere l'alberino di bloccaggio (13) dal telaio d'appoggio (14) e quindi rimuovere il dado, la molla ed il perno (15).
• Premere l'alberino di bloccaggio per inserirlo nel foro (11) sul lato della leva di bloccaggio (12).
• Rimontare la molla, il perno ed il dado (15).
• Regolare il perno in senso ortogonale al nastro di levigatura e premervi sopra il telaio d'appoggio.
• Far scattare in posizione di fermo l'alberino di bloccaggio (16) nella molla di fissaggio (4).
• Regolare l'altezza del telaio d'appoggio (14) avvalendosi del pomello (17).
• Procedere in senso inverso per la rimozione del telaio d'appoggio.

Se non viene impiegato il telaio d'appoggio, si potrà ruotare di un quarto di giro l'alberino di bloccaggio (13). Non è necessario togliere l'alberino di bloccaggio perché il perno stazionerà all'interno della cavità (11).

Montaggio e rimozione del supporto per impiego stazionario (fig. A & F)

Con un supporto fisso (facoltativo), la macchina si può usare in posizione fissa sia capovolta che orizzontalmente/verticalmente.

• Montare il telaio d'appoggio (14) come precedentemente descritto.
• Posizionare la levigatrice a nastro sul supporto per impiego stazionario (18). Allontanare il cavo di alimentazione sul lato della levetta di bloccaggio del nastro (12).
• Inserire il bullone di fissaggio (19) e serrare il dado rotondo (20) (vedere l'inserto alla figura F).
• Procedere in senso inverso per rimuovere il supporto.

Aspirazione polvere (fig. A)

Poiché la levigatura del legno produce polvere, occorre installare sempre il sacchetto raccoglipolvere o collegare all'utensile un aspiratore esterno fabbricato in conformità alle relative norme riguardanti l'emissione di polvere.

Nel levigare metalli non utilizzare il sacchetto raccoglipolvere o l'aspiratore in assenza di un'adeguata protezione parascintille.

Non levigare su superfici di magnesio!

• Posizionare il sacchetto raccoglipolvere (7) sulla flangia (21) o collegare un aspiratore.
• Al fine di garantire un'efficiente estrazione delle polveri, vuotare il sacchetto quando è pieno per un terzo circa.
• Togliere il sacchetto raccoglipolvere dalla flangia, aprire la cerniera e scuotere leggermente per far uscire la polvere dal sacchetto.

Istruzioni per l'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Accertarsi sempre che i materiali da lavorare siano correttamente bloccati.
• Non esercitare troppa pressione durante l'operazione.

Attivazione e disattivazione (fig. A)

• Attivazione: premere l'interruttore on/off (1).
• Per il funzionamento in continuo, premere il pulsante di blocco (3).
• Disattivazione: premere di nuovo l'interruttore on/off.

Spegnere sempre l'utensile al termine del lavoro e prima di disinserire la spina.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.

Lubrificazione

Il Vostro elettroutensile non richiede lubrificazione addizionale.

Pulitura

Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non più utilizzabili nel rispetto dell'ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •

Se non siete completamente soddisfatti delle prestazioni del vostro utensile DeWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.

• MANUTENZIONE GRATUITA PER UN ANNO •

L'eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.

• GARANZIA TOTALE DI UN ANNO •

Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.

Contattare la Sede Centrale DEWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternativa, sul nostro sito Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DEWALT, completo di dettagli sul servizio assistenza post-vendita.
