BRUKSANVISNING DW430 DEWALT

* ved operatørens øre

Samling og justering

Træk stikket ud af stikkontakten inden samling og justering.

Støvsugning (fig. A)

Nærmere oplysninger om tilbehør fås hos Deres forhandler.

Vedligeholdelse

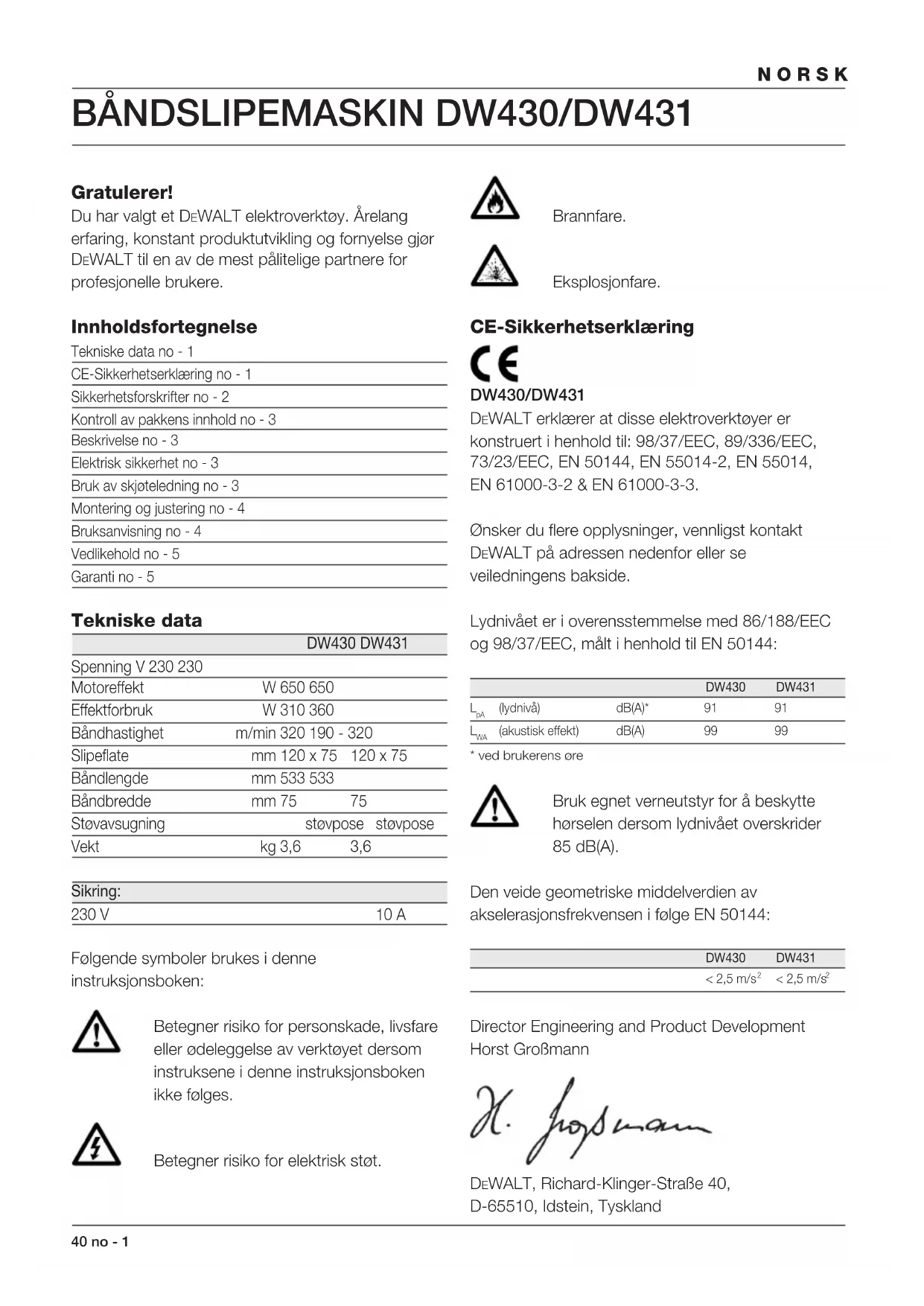

Du har valgt et DEWALT elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere.

Innholdsfortegnelse

Tekniske data no - 1

CE-Sikkerhetserklæring no - 1

Sikkerhetsforskrifter no - 2

Kontroll av pakkens innhold no - 3

Beskrivelse no - 3

Elektrisk sikkerhet no - 3

Bruk av skjøteledning no - 3

Montering og justering no - 4

Bruksanvisning no - 4

Vedlikehold no - 5

Garanti no - 5

Tekniske data

	DW430 DW431
Spenning V 230 230
Motoreffekt	W 650 650
Effektforbruk	W 310 360
Bändhastighet	m/min 320 190 - 320
Slipeflate	mm 120 x 75	120 x 75
Bändlengde	mm 533 533
Bändbredde	mm 75	75
Støvavsugning	støvpose	støvpose
Vekt	kg 3,6	3,6

Sikring:
230 V	10 A

Følgende symboler brukes i denne instruksjonsboken:

Betegner risiko for personskade, livsfare eller ødeleggelse av verktøyet dersom instruksene i denne instruksjonsboken ikke følges.

Betegner risiko for elektrisk støt.

Brannfare.

Eksplosjonfare.

CE-Sikkerhetserklæring

DW430/DW431

DEWALT erklærer at disse elektroverktøyer er konstruert i henhold til: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

∅nsker du flere opplysninger, vennligst kontakt DEWALT på adressen nedenfor eller se veiledningens baskide.

Bruk egnet verneutstyr for å beskytte hørselen dersom lydnivået overskrider 85 dB(A).

Den veide geometriske middelverdien av akselerasjonsfrekvensen i følge EN 50144:

	DW430	DW431
	< 2,5 m/s^2	< 2,5 m/s^2

Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke maskinen. Oppbevar bruksanvisningen på et lett tilgjengelig sted slik at alle som skal bruke maskinen lett kan finne den. I tillegg til nedenforstående forskrifter, må alle vernebestemmelsene til Statens Arbeidstilsyn følges när det gjelder arbeid med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy må disse grunnleggende sikkerhetsforskrifter følges for å redusere risikoen for elektrisk støt, personskade og brann.

1 Bruk hørselsvern

Støynivået ved bearbeiding av forskjellige materialer kan variere, og i blant kan nivået overstige 85 dB(A). For å beskytte deg selv bør du alltid bruke hørselsvern.

En uryddig arbeidsplass innbyr til skader.

3 Tenk på arbeidsmiljøet

Utsett ikke elektroverktøy for regn. Ikke bruk det på fuktige eller våte steder. Sørg for god belysning over arbeidsplassen. Bruk ikke elektroverktøy i nærheten av brannfarlige væsker eller gasser.

4 Beskytt deg mot elektrisk støt

Unngå kroppskontakt med jordede deler (for eksempel vannrør, komfyrer, kjøleskap o.l.). Under ekstreme arbeidsforhold (for eksempel ved høy luftfuktighet, forekomst av metallstøv o.l.) kan man øke sikkerheten ved å tilkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barn komme i kontakt med verktøyet eller skjøteledningen. Det skal holdes tilsyn med barn under 16 år.

6 Oppbevar elektroverktøy på et trygt sted

Når maskinen ikke er i bruk, skal den oppbevares på et tørt sted, gjerne høyt oppe og innlåst, utenfor barns rekkevidde.

8 Bruk riktig elektroverktøy

Tving ikke en maskin til å gjøre arbeid som krever kraftigere verktøy.

De kan sette seg fast i de bevegelige delene.

Bruk vernebriller for å unngå at det blåser støv inn i øynene og skader deg. Hvis det støver mye, bør du bruke ansikts- eller støvmaske.

12 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket med.

Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å arbeide med.

Pass på at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehøret skarpt og rent. Følg forskriftene når det gjelder vedlikehold og skifte av tilbehør. Kontroller maskinens ledning regelmessig og få den reparert av et autorisert verksted om den skulle bli skadet. Kontroller skjøteledninger regelmessig, skift dem ut om de skulle bli skadet. Hold håndtakene tørre, rene og fri for olje og fett.

15 Trekk støpselet ut av stikkontakten

Trekk alltid støpselet ut av stikkontakten når maskinen ikke er i bruk, ved vedlikehold og ved skifte av tilbehør.

16 Fjern nøkler

Gjør det til vane å sjekke om nøkler og justeringsverktøy er fjernet før maskinen startes.

17 Unngå at verktøyet blir slått på utilsiktet

Bær ikke maskinen med fingeren på strømbryteren når den er tilkoblet strømnettet. Pass på at strømbryteren er avslått når du setter støpselet i stikkontakten.

18 Utendørs skjøteledning

Utendørs må det bare brukes skjøteledning som er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

20 Sjekk skadede deler før du setter støpselet i stikkontakten

Før fortsatt bruk av maskinen skal eventuelle skadede deler eller deksler kontrolleres nøye for å bringe på det rene om de fungerer riktig og utfører det de skal. Kontroller justeringen av bevegelige deler, om de sitter i klemme, om deler er brukket. Sjekk at alt er riktig montert og er slik det skal være. En del eller et deksel som er skadet, skal repareres eller skiftes ut av et autorisert verksted dersom ikke annet er angitt i bruksanvisningen. ∅delagte brytere skal repareres av et autorisert serviceverksted. Bruk ikke maskinen hvis den ikke kan slås av og på med bryteren.

21 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør enn det som anbefales i bruksanvisningen eller i katalogene kan medføre en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert DEWALT serviceverksted

Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Unngå risiko: Overlat alltid reparasjon av elektriske apparater til kvalifisert servicepersonale.

Sliping av maling

Overhold gjeldende forskrifter for sliping av maling. Vær spesielt opmerksom på følgende:

1 Benytt, om mulig, alltid en støvsuger for støvutsugning.
2 Vær spesielt forsiktig ved sliping av som muligens inneholder bly.
- La ikke barn eller gravide kvinner komme inn på arbeidsområdet.
- Alle personer som kommer inn på arbeidsområdet må bruke en spesialmaske som beskytter mot støv og damper fra blymaling.
- Ikke spis, drikk eller røyk på arbeidsområdet.

3 Fjern støvpartikler og alt annet avfall på en forsvarlig måte.

Kontroll av pakkens innhold

Pakken inneholder:

1 Båndslipemaskin
1 Støvpose
1 Instruksjonsbok
1 Splitt-tegning

• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Din DEWALT bändslipemaskin DW430/DW431 er konstruert for profesjonelt bruk.

1 Strømbryter
2 Turtall-regulator (DW431)
3 Låseknapp
4 Klemfjær (på sliperammen)
5 Slipebånd
6 Båndsentreringsknott
7 Støvpose
8 Håndtak
9 Valseaksel
10 Valse
11 Låseakselholder (på sliperammen)
12 Spennarm

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel eller støpsel. Et støpsel med blottede kopperledere er farlig hvis det koples til en strømførende kontakt.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må man bruke en godkjent skjøteledning som er egnet til dette verktøyets kraftbehov (se tekniske data). Hvis du bruker en kabeltrommel, bør du alltid vikle kabelen helt av først.

Montering og justering

Ta alltid støpselet ut av stikkontakten før montering og justering av verktøyet.

Montering og sentrering av slipebåndet (fig. B & C)

Din bändsliper bruker 75 x 533 mm slipebånd.

• Dra spennarmen (12) fremover.
• Fjern slipebåndet (5).
• Sett i et nytt slipebånd. Kontroller nøye at pilen på innsiden av slipebåndet peker i samme retning som pilen på maskinen når den er på samme side av valsene.
  • Skyv spennarmen bakover.
• Skru maskinen på og vri bändsentreringsknotten (6) til slipebåndet er sentrert på valsen (10).

DW431 - Turtall-regulering (fig. D)

- Sett turtall-regulatoren (2) i ønsket stilling. Jo høyere tallet er, desto høyere er båndhastigheten.

Montering, fjerning og justering av sliperammen (fig. A & E)

Sliperamme er å få som ekstra tilbehør.

• Fjern läseakselen (13) fra sliperammen (14) og demonter mutteren, fjæren og veivakselen (15).
• Skyv läseakselen inn i hullet (11) på den siden hvor spennarmen (12) er.
• Monter fjæren, veivakselen og mutteren (15).
• Plasser veivakslene i rett vinkel på slipebåndet og skyv sliperammen på veivakselen.
• Klikk låseakselen (16) på klemfjæren (4).
• Juster høyden på sliperammen (14) ved hjelp av knappen (17).
• Fjern sliperammen ved å gå frem i omvendt rekkefølge.

Hvis sliperammen ikke brukes, kan låseakselen (13) dreies en kvart omdreining. Det er ikke nødvendig å fjerne låseakselen, ettersom veivakselen faller inn i fordypningen (11).

Montering og fjerning av stasjonæranordningen (fig. A & F)

Hvis du bruker et fast stativ (valgfritt), kan du bruke maskinen i fast posisjon både opp-ned og horisontalt/vertikalt.

• Monter sliperammen (14) som beskrevet ovenfor.
• Plasser bändslipemaskinen på stasjonæranordningen (18). Led snoren bort på den siden hvor spennarmen (12) er.
• Plasser festeboltene (19) og dra til den runde mutteren (20) (se innfelt bilde i figur F).
• Fjern stasjonæranordningen ved å gå frem i omvendt rekkefølge.

Avsugning av støv (fig. A)

Ved pussing av trearbeider med en pussemaskin oppstår det støv. Sett derfor alltid på en støvbeholder eller monter en støvsuger som er konstruert i overensstemmelse med de gjeldende direktiver angående støvutslipp.

Bruk ikke støvbeholder eller støvsuger ved sliping av metall uten å ha gnistbeskyttelse.

Ikke slip magnesium!

• Plasser støvposen (7) over flensen (21) eller forbind en vakuumsuger.
• For effektiv støvavsugning må tømming foretas när ca. en tredjedel av posen er fylt med støv.
• Fjern støvposen fra flensen, lukk opp glidelåsen og rist støvposen forsiktig.

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
- Kontroller at alle materialene som skal slipes er godt sikret.
- Ved pussing skal maskinen bare trykkes lett mot arbeidsstykket.

Skru på og av (fig. A)

• Skru på: trykk på strømbryteren (1).
• For kontinuerlig drift, trykk også inn låseknappen (3).
• Skru av: trykk inn strømbryteren på nytt.

Skru alltid av maskinen når arbeidet er avsluttet og før støpselet tas ut av stikkontakten.

Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr.

Vedlikehold

Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet.

Smøring

Ditt elektoverktøy trenger ikke ekstra smøring.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med annet avfall när det er utslitt. Lever det til kildesortering eller til et DeWALT-serviceverksted.

DeWALT service

Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. (Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT).

På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat.

GARANTI

• 30 DAGERS FORN∅YD-KUNDEGARANTI •

Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.

• 1 ÅRS FRI VEDLIKEHOLDSERVICE •

Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.

• 1 ÅRS GARANTI •

Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:

• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven.

Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår:

www.2helpU.com.
