MANUAL DE UTILIZADOR DW430 DEWALT

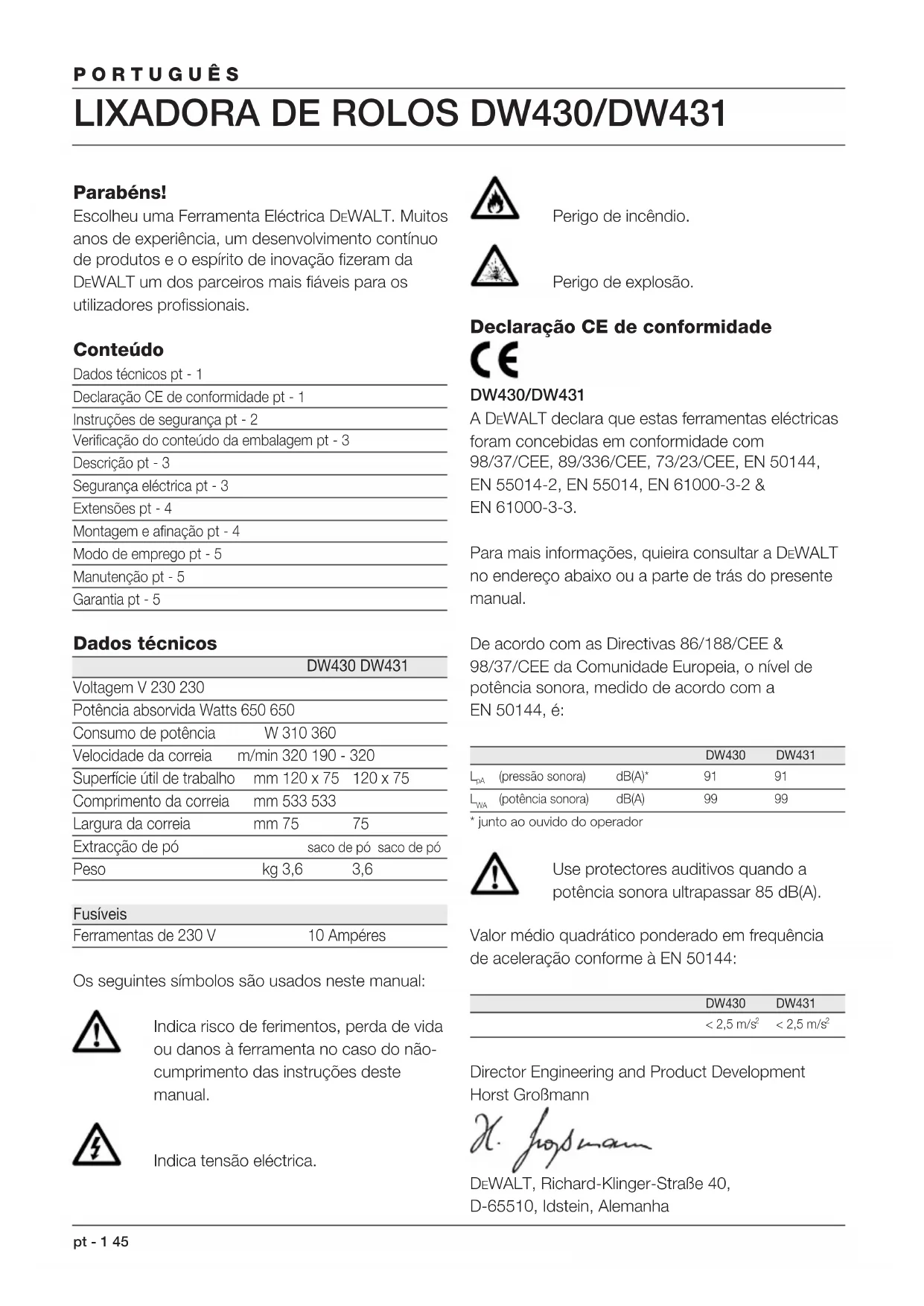

Parabéns! Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Conteúdo Dados técnicos pt - 1 Declaração CE de conformidade pt - 1 Instruções de segurança pt - 2 Verificação do conteúdo da embalagem pt - 3 Descrição pt - 3 Segurança eléctrica pt - 3 Extensões pt - 4 Montagem e afinação pt - 4 Modo de emprego pt - 5 Manutenção pt - 5 Garantia pt - 5 Dados técnicos DW430 DW431 Voltagem V 230 230 Potência absorvida Watts 650 650 Consumo de potência W 310 360 Velocidade da correia m/min 320 190 - 320 Superfície útil de trabalho mm 120 x 75 120 x 75 Comprimento da correia mm 533 533 Largura da correia mm 75 75 Extracção de pó saco de pó saco de pó Peso kg 3,6 3,6 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não- cumprimento das instruções deste manual. Indica tensão eléctrica. Perigo de incêndio. Perigo de explosão. Declaração CE de conformidade DW430/DW431 A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 98/37/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: DW430 DW431

(pressão sonora) dB(A)* 91 91

(potência sonora) dB(A) 99 99* junto ao ouvido do operador Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: DW430 DW431< 2,5 m/s < 2,5 m/s

Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, AlemanhaPORTUGUÊS 46 pt - 2 Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior. 6 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. 8 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó. 9 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 10 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 11 Verifique a sua posição Mantenha sempre o equilíbrio. 12 Evite arranques acidentais Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede. 13 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios. 15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 17 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 18 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas.pt - 3 47 PORTUGUÊS Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica DEWALT. Verifique periodicamente os cabos de extensão e substitua- os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 19 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DEWALT. 20 Mande consertar a sua ferramenta por um Centro de Assistência Técnica DEWALT Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar fica exclusivamente a cargo de técnicos qualificados. Lixar de superfícies pintadas Observe as regulações para lixadela de tintas. Dedique atenção ao seguinte: 1 Use sempre que possível o sistema de aspiração de pó. 2 Tenha cuidado especial ao lixar superfícies com tinta à base de chumbo:

• Crianças e mulheres grávidas não devem entrar no recinto onde se trabalha.

• Todas as pessoas que entrem no recinto de trabalho devem ter uma máscara especial destinada a proteger contra tinta de chumbo e gases.

• Não coma, beba ou fume no recinto de trabalho. 3 Retire o pó e outras sujidades de uma maneira adequada. Verificação do conteúdo da embalagem A embalagem contém: 1 Lixadora de correia 1 Saco de pó 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) A sua lixadora DEWALT DW430/DW431 foi projectada para aplicações profissionais. 1 Interruptor on/off 2 Selector de velocidade (DW431) 3 Botão de bloqueio 4 Mola de fixação (do chassi) 5 Correia de lixa 6 Botão para centrar a correia 7 Saco de pó 8 Punho 9 Pequeno eixo rolo porta-correia 10 Rolo porta-correia 11 Suporte de bloqueio eixo (do chassi) 12 Alavanca de bloqueio da correia Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 50144, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.PORTUGUÊS 48 pt - 4 Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm

. No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Fixar e centrar as correias de lixa (fig. B & C) A sua lixadora usa correias de lixa 75 x 533 mm.

• Empurre para frente a alavanca de bloqueio da correia (12).

• Remova a correia de lixa (5).

• Ponha uma correia nova, prestando atenção que a flecha contida no lado de dentro da correia da lixa, siga aquela imprimida da máquina colocada no mesmo lado dos rolos.

• Aperte para trás a alavanca de bloqueio da correia.

• Ligue a máquina e gire o botão para centrar a correia (6), até que esta não esteja centrada no rolo (10). DW431 - Velocidades de controle (fig. D)

• Ponha o botão de velocidade (2) na posição desejada. Mais alto o número, maior a velocidade de rotação. Montagem, remoção e afinação do chassi (fig. A & E) O chassi é um artigo opcional, disponível a pedido.

• Tire o grampo de fixação (13) do chassi (14), então a porca, a mola e pequeno eixo de transmissão (15).

• Aperte o grampo de fixação no furo (11) do lado da alavanca de bloqueio (12) is.

• Remonte a mola, o pequeno eixo de trasmissão e a porca (15).

• Regule os pequenos eixos de trasmissão ortogonalmente em relação a lixa e aperte encima o chassi.

• Encaixe o grampo de fixação (16) na mola de fixação (4).

• Regule a altura do chassi (14), servindo-se do punho (17).

• Para remover o chassi, faça exatamente o contrário. Se o chassi não for usado, pode-se girar um quarto de volta o grampo de fixação (13). Não é necessário tirá-lo porque o pequeno eixo de trasmissão posicionar- se-á dentro da cavidade (11). Montagem e desmontagem do suporte para uso estacionário (fig. A & F) Com um suporte fixo (opção), a máquina pode ser utilizada numa posição fixa, quer virada ao contrário quer horizontalmente/verticalmente.

• Monte o chassi (14) como descrito acima.

• Ponha a lixadora de correia no suporte para uso estacionário (18). Afaste o cabo eléctrico do lado da alavanca de bloqueio da correia (12).

• Ponha o parafuso de fixação (19) e aperte a porca redonda (20) (vide inserto na figura F).

• Para remover o suporte para uso estacionário, faça exatamente o contrário. Extracção de poeiras (fig. A) Visto que o lixar de madeira produz pó, empregue sempre um saco de recolha de poeiras ou ligue um extractor, concebido conforme às Directivas aplicáveis relativas à emissão de pó. Não utilize o saco de poeiras ou o extractor sem devida protecção faíscas ao lixar metais. Não lixar magnésio!

• Coloque o saco de pó (7) encima da flange (21) ou ligue um extractor de vácuo.

• Para uma extracção de poeiras eficaz, esvazie o saco quando estiver a um terço da sua capacidade.

• Remova o saco do pó pela flange, abra o ziper e tire o saco de pó devagar.pt - 5 49 PORTUGUÊS Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

• Segure firmemente as peças de trabalho.

• Exerça unicamente uma leve pressão na peça de trabalho. Para ligar e desligar (fig. A)

• Para ligar aperte o interruptor (1).

• Para operar num modo contínuo, aperte também o botão de bloqueio (3).

• Para desligar aperte de novo o interruptor. Sempre desligue a ferramenta quando o trabalho está acabado e antes de tirar a ficha da tomada. Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente. GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua ferramenta DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser- lhe á apresentada a melhor solução.

• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua ferramenta DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.

• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.

• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com.SUOMI 50 fi - 1
