BRUKSANVISNING RWE 1020 METABO

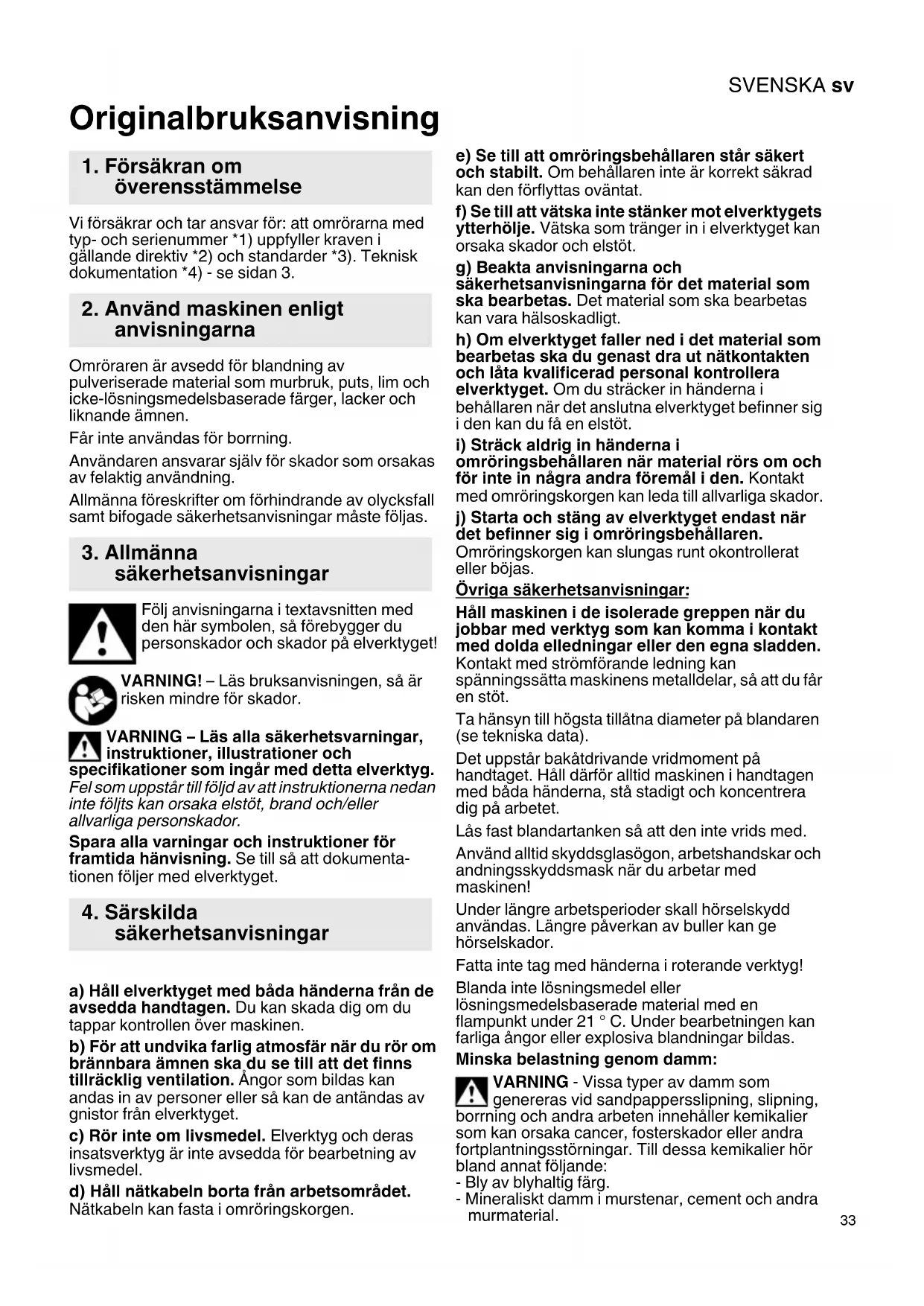

Originalbruksanvisning Vi försäkrar och tar ansvar för: att omrörarna med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sidan 3. Omröraren är avsedd för blandning av pulveriserade material som murbruk, puts, lim och icke-lösningsmedelsbaserade färger, lacker och liknande ämnen. Får inte användas för borrning. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida hänvisning. Se till så att dokumenta- tionen följer med elverktyget. a) Håll elverktyget med båda händerna från de avsedda handtagen. Du kan skada dig om du tappar kontrollen över maskinen. b) För att undvika farlig atmosfär när du rör om brännbara ämnen ska du se till att det finns tillräcklig ventilation. Ångor som bildas kan andas in av personer eller så kan de antändas av gnistor från elverktyget. c) Rör inte om livsmedel. Elverktyg och deras insatsverktyg är inte avsedda för bearbetning av livsmedel. d) Håll nätkabeln borta från arbetsområdet. Nätkabeln kan fasta i omröringskorgen. e) Se till att omröringsbehållaren står säkert och stabilt. Om behållaren inte är korrekt säkrad kan den förflyttas oväntat. f) Se till att vätska inte stänker mot elverktygets ytterhölje. Vätska som tränger in i elverktyget kan orsaka skador och elstöt. g) Beakta anvisningarna och säkerhetsanvisningarna för det material som ska bearbetas. Det material som ska bearbetas kan vara hälsoskadligt. h) Om elverktyget faller ned i det material som bearbetas ska du genast dra ut nätkontakten och låta kvalificerad personal kontrollera elverktyget. Om du sträcker in händerna i behållaren när det anslutna elverktyget befinner sig i den kan du få en elstöt.

i) Sträck aldrig in händerna i

omröringsbehållaren när material rörs om och för inte in några andra föremål i den. Kontakt med omröringskorgen kan leda till allvarliga skador. j) Starta och stäng av elverktyget endast när det befinner sig i omröringsbehållaren. Omröringskorgen kan slungas runt okontrollerat eller böjas. Övriga säkerhetsanvisningar: Håll maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. Ta hänsyn till högsta tillåtna diameter på blandaren (se tekniska data). Det uppstår bakåtdrivande vridmoment på handtaget. Håll därför alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet. Lås fast blandartanken så att den inte vrids med. Använd alltid skyddsglasögon, arbetshandskar och andningsskyddsmask när du arbetar med maskinen! Under längre arbetsperioder skall hörselskydd användas. Längre påverkan av buller kan ge hörselskador. Fatta inte tag med händerna i roterande verktyg! Blanda inte lösningsmedel eller lösningsmedelsbaserade material med en flampunkt under 21 ° C. Under bearbetningen kan farliga ångor eller explosiva blandningar bildas. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial.

2. Använd maskinen enligt

säkerhetsanvisningar

- Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

4.1 Särskilda säkerhetsanvisningar för

batteridrivna maskiner: Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Transport av litiumjonbatterier: Frakt av litiumjonbatterier klassas som farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Se sidan 2. 1Spindel 2 Omkopplingsratt för val av hastighet * 3Strömbrytare 4 Låsknapp för kontinuerlig användning * 5 Varvtalsvred * 6Handtag 7Spärrknapp 8 Knapp för att lossa batteriet * 9 Laddindikeringsknapp * 10 Ladd- och signalindikering * 11 Batteri * *bara vissa modeller/utrustningar

6.1 Särskilt för nätdrivna maskiner

Kontrollera först att spänningen och frekvensen på märkskylten stämmer överens med nätströmmen och nätfrekvensen du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

6.2 Särskilt för batteridrivna maskiner

Batteri Ladda batteriet (11) före användning. Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. ”Li-Power, LiHD”-litiumjonbatterier har ladd- och signalindikering (10): - Tryck på (9)-knappen, lysdioderna indikerar laddningsstatusen. - Om en lysdiod blinkar, så är batteriet nästan urladdat och kräver laddning igen. Ta av, sätta på batteriet Ta av: Tryck in knappen på batterifästet (8) och dra ut batteriet (11). Sätta på: Skjut på batteriet (11) tills det snäpper fast.

Montera omrörare: Skruva fast omröraren i spindeln (1) för hand. Borttagning av verktyget: Håll fast spindeln (1) med den ena skiftnyckeln samtidigt som du skruvar av blandaren med den andra skiftnyckeln.

7. AnvändningSVENSKA sv

7.2 Välja hastighet (bara vissa utrustningar)

Välj önskad hastighet genom att vrida på omkopplingsratten (2). Koppla eventuellt om när maskinen har löpt ut (kort start/stopp). I = 1. Växel (lågt varvtal, högt vridmoment) II = 2. Växel (högt varvtal)

7.3 Ställa in varvtalet (bara vissa

utrustningar) Ställ in det maximala varvtalet på inställningsratten (5). (Du ändrar varvtalet genom att trycka in strömbrytaren (3).)

7.4 Slå PÅ/AV, ställa in varvtal

Slå på, varvtal: Tryck in strömbrytaren (3). Du ändrar varvtal genom att trycka in strömbrytaren. Du slår av genom att släppa strömbrytaren. Kontinuerlig användning: Håll in strömbrytaren (3), tryck på låsknappen (4) och släpp sedan strömbrytaren. Slå av genom att trycka på strömbrytaren (3) igen och sedan släppa den. Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

7.5 Slå på/av, ändra varvtal (på batteridrivna

maskiner) Tryck på spärrknappen (7) och håll den intryckt, tryck sedan på strömbrytaren (3). Du ändrar varvtalet genom att trycka in strömbrytaren (3). Du slår av genom att släppa strömbrytaren. Rengör maskinen med jämna mellanrum.

9.1 Nätdrivna maskiner:

- Överbelastningsskydd: arbetsvarvtalet sjunker KRAFTIGT. För hög motortemperatur! Kör maskinen på tomgång tills den har svalnat. - Överbelastningsskydd: arbetsvarvtalet sjunker NÅGOT. Maskinen är överbelastad. Fortsätt arbeta, men med reducerad belastning. - Återstartspärr: maskinen arbetar inte. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen.

9.2 Batteridrivna maskiner:

Överbelastningsskydd: Maskinen slog av sig själv. Enheten är för varm! Kör maskinen på tomgång tills den har svalnat.

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Batterier med olika kapacitet. Köp bara batterier som har samma spänning som ditt eget elverktyg. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av metabo:s särskilda original- nätanslutningskablar, som kan beställas från Metabo-service. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv2012/19/EU om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Särskilda anvisningar för batteridrivna maskiner: Släng inte batterier i hushållssoporna! Lämna till- baka trasiga eller uttjänta batterier till Metabo-åter- försäljaren! Släng aldrig batterier i vatten. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

9. Åtgärdande av fel

12. MiljöskyddSVENSKAsv

Förklaringar till uppgifterna finns på sidan 3. Förbehåll för tekniska ändringar.

= varvtal vid tomgång

= varvtal vid belastning G=spindelgänga

= max. tillåten diameter på blandare D=spännhalsdiameter m =vikt med minsta batteriet/vikt utan nätkabel Mätvärdena är uppmätta enligt EN 62841. Tillåten omgivningstemperatur vid drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C Maskinen har skyddsklass II ~ Växelström Likström I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h, D =vibrationsemissionsvärde

h,D =onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= onoggrannhet Använd hörselskydd!

7.5 Skru av/på, endre hastighet (på
