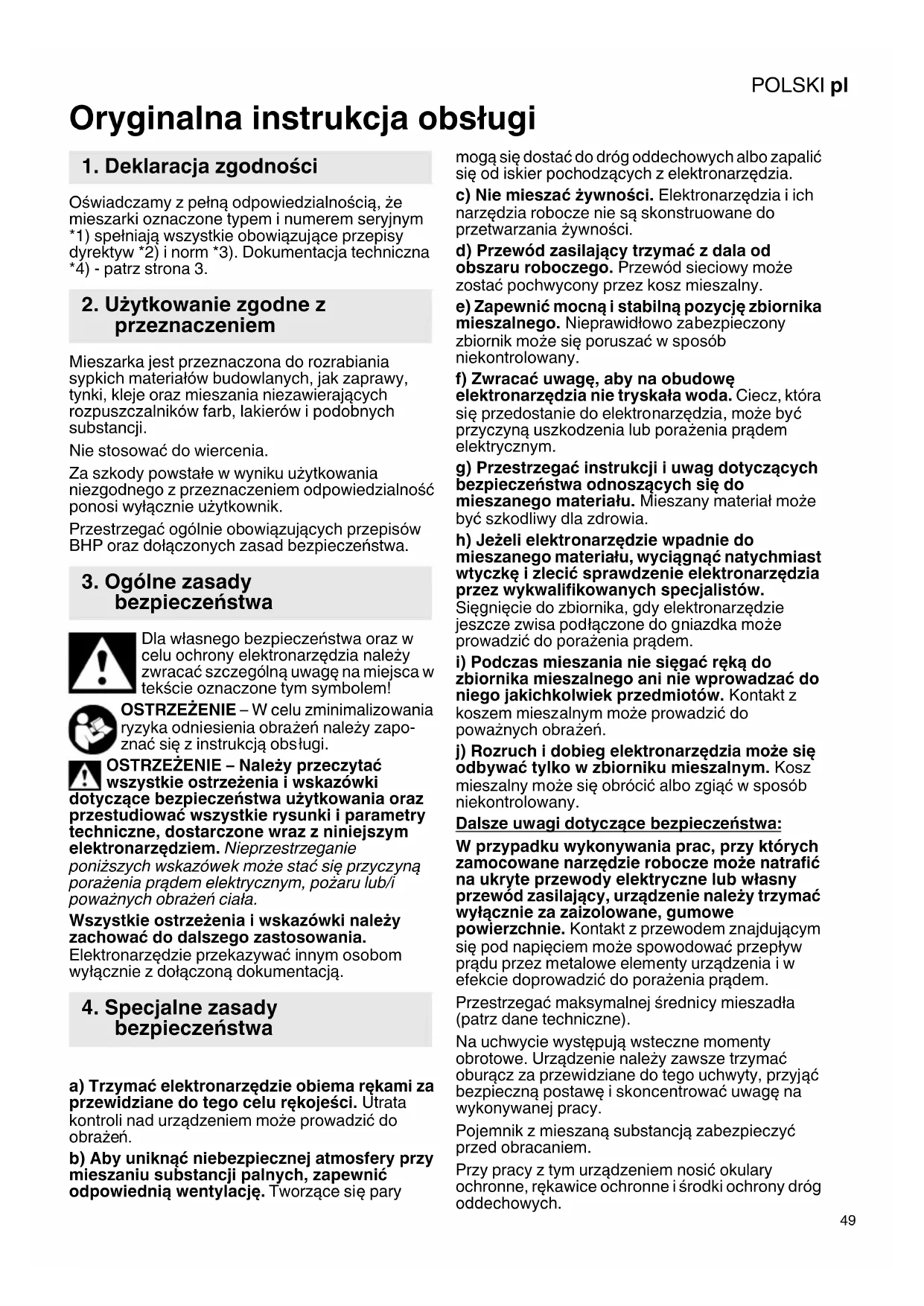

INSTRUKCJA OBSŁUGI RWE 1020 METABO

Oryginalna instrukcja obsługi Oświadczamy z pełną odpowiedzialnością, że mieszarki oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. Mieszarka jest przeznaczona do rozrabiania sypkich materiałów budowlanych, jak zaprawy, tynki, kleje oraz mieszania niezawierających rozpuszczalników farb, lakierów i podobnych substancji. Nie stosować do wiercenia. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych zasad bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obs ługi. OSTRZEŻENIE – Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania oraz przestudiować wszystkie rysunki i parametry techniczne, dostarczone wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru lub/i poważnych obrażeń ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją. a) Trzymać elektronarzędzie obiema rękami za przewidziane do tego celu rękojeści. Utrata kontroli nad urządzeniem może prowadzić do obraże

b) Aby uniknąć niebezpiecznej atmosfery przy mieszaniu substancji palnych, zapewnić odpowiednią wentylację. Tworzące się pary mogą się dostać do dróg oddechowych albo zapalić się od iskier pochodzących z elektronarzędzia. c) Nie mieszać żywności. Elektronarzędzia i ich narzędzia robocze nie są skonstruowane do przetwarzania żywności. d) Przewód zasilający trzymać z dala od obszaru roboczego. Przewód sieciowy może zostać pochwycony przez kosz mieszalny. e) Zapewnić mocną i stabilną pozycję zbiornika mieszalnego. Nieprawidłowo zabezpieczony zbiornik może się poruszać w sposób niekontrolowany. f) Zwracać uwagę, aby na obudowę elektronarzędzia nie tryskała woda. Ciecz, która

ę przedostanie do elektronarzędzia, może być przyczyną uszkodzenia lub porażenia prądem elektrycznym. g) Przestrzegać instrukcji i uwag dotyczących bezpieczeństwa odnoszących się do mieszanego materiału. Mieszany materiał może być szkodliwy dla zdrowia. h) Jeżeli elektronarzędzie wpadnie do mieszanego materiału, wyciągnąć natychmiast wtyczkę i zlecić sprawdzenie elektronarzędzia przez wykwalifikowanych specjalistów. Sięgnięcie do zbiornika, gdy elektronarzędzie jeszcze zwisa podłączone do gniazdka może prowadzić do porażenia prądem.

i) Podczas mieszania nie sięgać ręką do

zbiornika mieszalnego ani nie wprowadzać do niego jakichkolwiek przedmiotów. Kontakt z koszem mieszalnym może prowadzić do poważnych obra żeń. j) Rozruch i dobieg elektronarzędzia może się odbywać tylko w zbiorniku mieszalnym. Kosz mieszalny może się obrócić albo zgiąć w sposób niekontrolowany. Dalsze uwagi dotyczące bezpieczeństwa: W przypadku wykonywania prac, przy których zamocowane narzędzie robocze może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za zaizolowane, gumowe powierzchnie. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem. Przestrzegać maksymalnej średnicy mieszadła (patrz dane techniczne). Na uchwycie występują wsteczne momenty obrotowe. Urządzenie należy zawsze trzymać oburącz za przewidziane do tego uchwyty, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy. Pojemnik z mieszaną substancją zabezpieczyć przed obracaniem. Przy pracy z tym urządzeniem nosić okulary ochronne, rękawice ochronne i środki ochrony dróg oddechowych.

1. Deklaracja zgodności

2. Użytkowanie zgodne z

bezpieczeństwaPOLSKIpl

W przypadku długotrwałej pracy nosić ochronniki słuchu. Dłuższe oddziaływanie wysokiego poziomu hałasu może spowodować uszkodzenie słuchu. Nie wolno dotykać obracającego się narzędzia! Nie mieszać rozpuszczalników ani substancji zawierających rozpuszczalniki o temperaturze zapłonu poniżej 21°C. Podczas obróbki mogą powstawać szkodliwe opary lub mieszaniny wybuchowe. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: -ołów z jastrychów na bazie ołowiu, -pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej. Ryzyko naraż enia jest uzależnione od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. -Używać systemów odpylania i/lub oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. -Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.

4.1 Specjalne zasady bezpieczeństwa dla

urządzeń zasilanych z sieci: Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyciągnąć wtyczk ę z gniazda sieciowego. Unikać niezamierzonego uruchomienia: w przypadku wyciągania wtyczki z gniazda sieciowego lub zaniku napięcia należy zawsze odblokować włącznik.

4.2 Specjalne zasady bezpieczeństwa dla

urządzeń zasilanych akumulatorowo: Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyjąć z urządzenia akumulator. Akumulatory chronić przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych lub zdeformowanych akumulatorów! Akumulatorów nie wolno otwierać! Nie wolno zwierać styków akumulatorów! Z uszkodzonych akumulatorów litowo- jonowych może wyciec lekko kwasowa ciecz palna! W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skórę bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu przepłukać je czystą wodą i bezzwłocznie uda ć się do lekarza! Transport akumulatorów litowo-jonowych: Warunki przesyłania akumulatorów litowo- jonowych regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). W przypadku wysyłki akumulatorów litowo-jonowych zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo. Akumulatory wolno wysyłać, tylko jeżeli ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z urządzenia. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Patrz strona 2. 1Wrzeciono 2Pokrętło wyboru biegu * 3Przycisk włącznika 4 Przycisk blokady włącznika do pracy ciągłej * 5Pokrętło nastawcze prędkości obrotowej * 6Uchwyty 7Przycisk blokady 8 Przycisk odblokowywania akumulatora * 9 Przycisk wskaźnika pojemno ści * 10 Wskaźnik pojemności i sygnalizator * 11 Akumulator *

5. Elementy urządzeniaPOLSKI pl

• w zależności od modelu/wyposażenia

6.1 Wskazówki specjalne dla urządzeń

zasilanych z sieci Przed uruchomieniem urządzenia sprawdzić, czy napięcie i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy. Na zasilaniu elektrycznym zainstalować wyłącznik różnicowoprądowy z maks. prądem wyzwalającym 30 mA.

6.2 Wskazówki specjalne dla urządzeń

zasilanych akumulatorowo Akumulator Przed pierwszych użyciem naładować akumulator (11). W przypadku spadku mocy ponownie naładować akumulator. Informacje dotyczące ładowania akumulatorów można znaleźć w instrukcji obsługi ładowarki Metabo. Akumulatory litowo-jonowe „Li-Power, LiHD” są wyposażone we wskaźnik pojemności i sygnalizator (10): -Naciśnięcie przycisku (9) powoduje wskazanie stanu naładowania za pomocą LED. Jeśli miga ostatnia LED, akumulator jest prawie wyczerpany i trzeba go ponownie naładować. Wyjmowanie i wkładanie akumulatora Wyjmowanie: nacisnąć przycisk zwalniania blokady akumulatora (8) i wyjąć akumulator (11). Wkładanie: wsunąć akumulator (11) do zatrzaśnięcia w blokadzie.

7.1 Zmiana narzędzia roboczego

Montaż mieszadła: Mieszadło ręcznie wkręcić we wrzeciono (1) urządzenia. Usuwanie narzędzia roboczego: Wrzeciono (1) przytrzymać kluczem szczękowym. Drugim kluczem szczękowym odkręcić mieszadło.

7.2 Wybór biegu (w zależności od

wyposażenia) Obracając pokrętłem (2) wybrać żądany bieg. Można przełączać podczas gdy maszyna zmniejsza obroty (krótkie włączenie/wyłączenie). I = 1. bieg (niska prędkość obrotowa, wysoki moment obrotowy) II = 2. bieg (wysoka prędkość obrotowa)

7.3 Wybór prędkości obrotowej (w

zależności od wyposażenia) Ustawić pokrętłem nastawczym (5) maksymalną prędkość obrotową. (Prędkość obrotową można zmieniać poprzez wciskanie przycisku włącznika (3).)

7.4 Włączanie/wyłączanie, zmiana prędkości

obrotowej Włączanie, prędkość obrotowa: Nacisnąć przycisk włącznika (3). Prędkość obrotową można zmieniać poprzez naciskanie na przycisk. W celu wyłączenia zwolnić przycisk włącznika. Włączanie pracy ciągłej: przy wciśniętym włączniku (3) wcisnąć przycisk blokady (4) i zwolnić włącznik. W celu wyłączenia ponownie nacisnąć przycisk (3), a następnie zwolni

Po włączeniu ciągłego trybu pracy urządzenie będzie pracować nadal, nawet jeżeli wypadnie z ręki. Z tego względu urządzenie należy zawsze trzymać obiema rękami za przewidziane uchwyty, przyjąć bezpieczną pozycję i pracować w skupieniu.

7.5 Włączanie/wyłączanie, regulacja

prędkości obrotowej (w urządzeniach akumulatorowych) Nacisnąć i przytrzymując wciśnięty przycisk blokady (7) nacisnąć przycisk włącznika (3). Prędkość obrotową można regulować poprzez zmianę siły nacisku na przycisk włącznika (3). W celu wyłączenia zwolnić przycisk włącznika. Urządzenie należy czyści ć w regularnych odstępach czasu.

9.1 Urządzenia zasilane z sieci:

- Zabezpieczenie przed przeciążeniem: prędkość obrotowa pod obciążeniem BARDZO się zmniejsza. Temperatura silnika jest zbyt wysoka! Odczekać przy pracującym urządzeniu na biegu jałowym, aż ostygnie. - Zabezpieczenie przed przeciążeniem: prędkość obrotowa pod obciążeniem LEKKO się zmniejsza. Przeciążenie urządzenia. Można pracować nadal, ale ze zmniejszonym obciążeniem.

- Zabezpieczenie przed ponownym uruchomieniem: urządzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym uruchomieniem. W przypadku włożenia wtyczki przewodu zasilającego do gniazda przy włączonym urządzeniu lub powrocie zasilania po wcześniejszym zaniku napięcia urządzenie nie uruchomi się. Wyłączyć urządzenie i ponownie włączyć.

9.2 Urządzenia akumulatorowe:

Zabezpieczenie przeciążeniowe: urządzenie wyłączyło się samoczynnie. Durządzenie jest przegrzane! Pozostawić maszynę na biegu jałowym do momentu, aż urządzenie ostygnie.

Stosować wyłącznie oryginalne akumulatory i osprzęt Metabo lub CAS (Cordless Alliance System). Akumulatory o różnych pojemnościach. Należy kupować wyłącznie akumulatory o napięciu pasującym do posiadanego elektronarzędzia. Stosować wyłącznie akcesoria, które spełniają wymagania i parametry określone w niniejszej instrukcji obsługi. Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu. Wszelkie naprawy elektronarzędzi może wykonywać wyłącznie elektryk! Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający metabo, dostępny w Serwisie Metabo. W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com. Przestrzegać lokalnych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/EU o zużytych urzą dzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia muszą być segregowane i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Wskazówki specjalne dla urządzeń zasilanych akumulatorowo: Akumulatorów nie wolno wyrzucać wraz z odpa- dami z gospodarstwa domowego! Uszkodzone lub zużyte akumulatory oddawać do punktu sprzedaży produktów Metabo! Nie wrzucać akumulatorów do wody. Przed utylizacją rozładować akumulator w elektro- narzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone.

= znamionowy pobór mocy

=prędkość obrotowa na biegu jałowym

=prędkość obrotowa pod obciążeniem G = gwint wrzeciona wiertarki

= maksymalna dopuszczalna średnica mieszadła D=średnica szyjki mocującej m=ciężar z najmniejszym akumulatorem / ciężar bez kabla Wartości pomiarów ustalone w oparciu o EN 62841. Dozwolona temperatura otoczenia podczas pracy: od -20 °C do 50 °C (ograniczona moc przy temperaturach poniżej 0 °C). Dozwolona temperatura otoczenia podczas składowania: od 0°C do 30°C. Urządzenie w klasie ochronności II ~ Prąd przemienny Prąd stały Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywanej oceny należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne. Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 62841:

h, D =wartość emisji drgań

h,D =niepewność wyznaczenia (drgania) Typowe poziomy hałasu w ocenie akustycznej

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= niepewność pomiarowa Nosić ochronniki słuchu!

12. Ochrona środowiska

13. Dane techniczneΕΛΛΗΝΙΚΆ el
