TDP 7501 S - Pump METABO - Gratis bruksanvisning och manual

Produkttyp	Dränkbar pump för rent vatten
Märke	Metabo
Modell	TDP 7501 S
Kategori	Pump
Avsedd användning	Dränering i hem och trädgård, bevattning, vattenförsörjning
Tillåtna vätskor	Rent vatten (max temperatur 35°C)
Otillåtna vätskor	Avloppsvatten, saltvatten, explosiva eller aggressiva vätskor
Minsta utrymmeskrav	50 cm x 50 cm (för flottörens funktion)
Elanslutning	230 V~, 50 Hz (kontrollera på typskylten)
Elsäkerhet	Jordfelsbrytare RCD 30 mA rekommenderas
Start/stopp-läge	Automatisk via flottörbrytare
Anslutning	Multiadapter för tryckslang, backventil ingår
Huvudfunktioner	Nivåreglering med flottör, backventil, multiadapter
Rutinunderhåll	Sköljning med rent vatten, rengöring av avlagringar med borste och diskmedel
Förvaring	Frostfritt, töm helt
Säkerhet	Använd inte när personer befinner sig i vattnet, dra inte i kabeln
Reparationer	Överlåt till en kvalificerad elektriker eller Metabos kundtjänst
Garanti	Spara kvittot

Vanliga frågor - TDP 7501 S METABO

Vilka vätskor kan pumpas med Metabo TDP 7501 S?

Denna pump är avsedd för att pumpa rent vatten endast, vid en maximal temperatur på 35°C. Använd inte för avloppsvatten, saltvatten, explosiva eller aggressiva vätskor.

Hur installerar jag pumpen korrekt?

Placera pumpen på ett stabilt underlag, i ett utrymme på minst 50x50 cm för att möjliggöra flottörens rörelse. Sänk ned den något snett för att undvika luftfickor. Fäst flottörkabeln minst 100 mm från kabelhållaren.

Varför startar inte min pump?

Kontrollera elanslutningen, kabeln och säkringen. Se till att flottörbrytaren kan röra sig fritt. Om motorn är överhettad har motorskyddsbrytaren löst ut; vänta tills den svalnat.

Hur rengör jag pumpen?

Koppla bort stickkontakten före rengöring. Skölj pumpen med rent vatten. För envisa avlagringar som alger, använd en borste och diskmedel. För att skölja insidan, sänk ned den i rent vatten och kör den kort.

Hur förvarar jag pumpen på vintern?

Frost kan förstöra pumpen. Demontera den och förvara den frostfritt. Se till att det inte finns något vatten kvar inuti.

Hur ställer jag in start- och stoppnivån?

Ändra flottörbrytarkabelns position i kabelhållaren. En kortare kabel för start- och stopppunkterna närmare varandra; en längre kabel gör dem längre ifrån varandra.

Vad gör jag om pumpen går kontinuerligt?

Kontrollera att flottörbrytaren kan nå sitt nedre läge. Den måste kunna röra sig fritt. Justera vid behov.

Kan jag använda pumpen i en pool?

Ja, för att tömma en pool, men använd den aldrig när personer befinner sig i vattnet. Följ standarderna DIN VDE 0100-702 och -738.

Vad gör jag vid ett fel?

Försök inte reparera pumpen själv. Överlåt den till en kvalificerad elektriker eller skicka den till Metabos kundtjänst. Bifoga en beskrivning av felet.

Hur kasserar jag pumpen när den är uttjänt?

Kasta den inte i hushållssoporna. Enligt WEEE-direktivet, lämna den på en återvinningsstation. Förpackningen är 100% återvinningsbar.

BRUKSANVISNING TDP 7501 S METABO

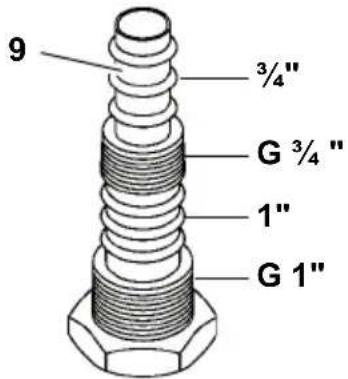

4.1 Tilslut trykledning

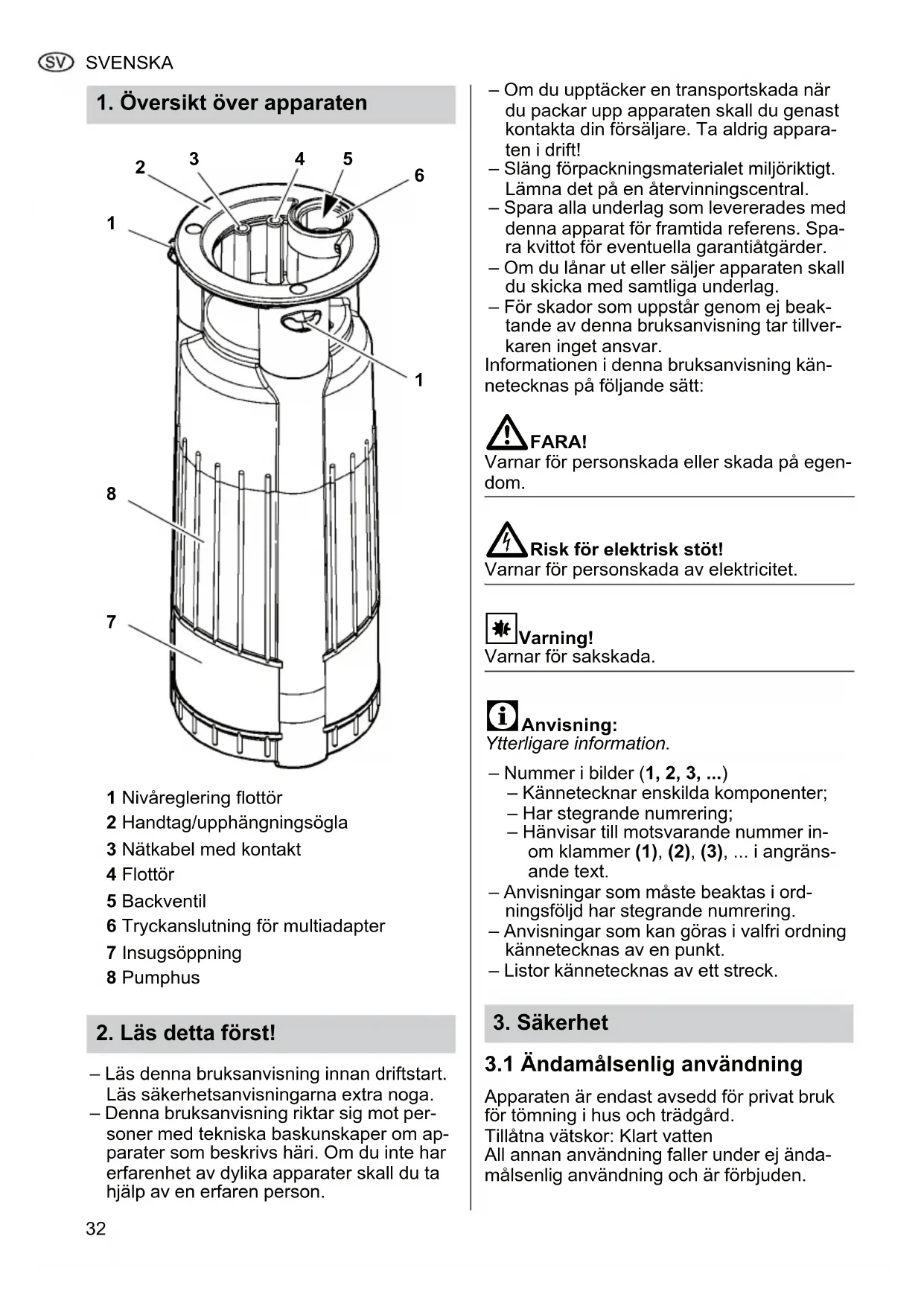

1 Nivåreglering flottör
2 Handtag/uphangningsogla
3 Nätkabel med Kontakt
4 Flottor
5 Backventil
6 Tryckanslutting for multiadapter
7 Insugsöppning
8 Pumphus

2. Läs detta Först!

• Läsenna bruksanvisning innan driftstart.
  Läs sakerhetsanvisningarna extra noga.
  Denna bruksanvisning riktar sig mot personer med tekiska baskunskaper om apparater som beskrivs har. Om du inte har erfarenhet av dylika apparater skall du ta hjälp av en erfaren person.

• Om du upptäcker en transportskada när du packar upp apparaten skall du genast kontakta din försäljare. Ta aldrig apparaten i drift!
  -Slang forpackningsmaterial miljoriktigt. Lamna det pa en atervinningscentral.

• Spara alla underlag som levererades medenna apparat for framtida referens. Spara kvittot for eventuella garantiatgärder.
• Om du l'anar ut aller saljer apparaten skall du skicka med samtiga underlag.
• For skador som uppSTAR genom ej beaktende avenna bruksanvisning tar tillverkaren inget ansvar.

Informationen ienna bruksanvising kannetecknas pa foljande satt:

FARAI!

Varnar for personskada aller skada pa egendom.

Risk for

• Nummer i Bilder (1, 2, 3, ...)

• Kännetecknar enskildakomponenter;
  -Har stegrande numrering;

• Hanvisar till motsvarande nummer inom klammer (1), (2), (3), ... i angrans-ande text.

• Anvisningar som måste beaktas i ordningsfoljd har stegrande numrering.

• Anvisningar som kan goras i valfri ordning kannetecknas av en punkt.
• Listor kännetecknas av att streck.

3. Sakerhet

3.1 Ändamälsenlig användning

Apparaten ar endast avsedd for privat bruk for tomming i hus och tradgård.

Tillatna vatskor: Klart vatten

All annan användning faller under ej ända-malsenlig användning och ar forbjuden.

Typiskt användningsområde

• Tömning av behällare, vattenkar, simbassänger, schakt aller översvämmade utrymmen.
• Bevattning av tradgårdar och gräsmattor frän djupare belägnakällor, brunnar eller cisterner.
  Hushallsvatten.

EJ andamalsenlig användning

Apparaten ar ej avsedd for

• Transport av vätskor med en temperatur overstigande 35^ .
• Dricksvattenforsörjning aller transport av livsmedel.
• Transport av saltvatten.
• Transport av explosiva, brandfarliga, aggressiva aller hälsovädliga partiklar som fekalier.
• Kommersiell aller industriell användning.
• Kontinuerlig cirkulation (damm).

Personer (endast barn och unga) fär inte använda apparaten nar de har

• nedsatt fysisk och/eller mental hälsa,
  -nedsatt sinnesfomaga,
• otillräcklig erfarenhet och/eller kännedom om hantering av apparaten, eller
  -inte har LAST och forstatt bruksanvisingen. For skador som uppstar genom ej andamalsenlig anvandning overtar tillverkaren inget ansvar.

Genom ej andamalsenlig anvandning, forandring av apparaten ell genom att anvanda delar som inte ar godkanda av tillverkaren, kan oforutsedda skador uppsta!

3.2 Allmännasakerhetsanvis- ningar

• Beakta följande sakerhetsanvisningar vid användning avenna apparat for att undvika fara for person eller sakskada.
• Beakta gällande foreskrifter eller arbetarskyddsforeskrifter for hantering av dränkbara pumpar.
  Ratta dig after bestammelserna enligt DIN VDE 0100 -702, -738 vid användning i simbassänger och dammar och i deras skyddsområde.

Beakta vid behov även lokala foreskrifter.

• Apparaten maste avsakras med en jordfelsbrytare (RCD) med en felstrom pa max 30mA .

!Allman fara!

Använd inte apparatenärpersoneräikontakt med vatskan som pumpas (t.ex.i simbassängerllerdamm)!

Följande restrisker uppstar vid drift med dränkbara pumpar - de kan inte helt uteslutas ens med sakerhetsatgärder.

!Fara vid yttre paverkan!

Använd inte apparaten i explosionsfarliga områden aller i narheten av brandfarliga vätskor aller gaser!

Fara for elektricitet!

Ta inte i stickkontakten med vata hander! Dra alltid ut natakontakten genom att dra i kontakten,inte i kabeln.

Anslutning fär endast ske till jordade uttag som ar monterade av en utbildad elektriker, jordade och kontrollerade. Natspanning och avsakring maste motsvara uppgifterna i Teknisk data.

Lyft och transportera alltid apparaten i handtaget, aldrig i anslutningskabel ullertryckslang.

Förlängningskabel maste vara av tillräcklig kabelarea. Kabeltrummor maste rullas ut fullständigt.

Nätkabel och forlängningskabel fär inte böjas, krossas, dras i eller köras over; skydda fran vassa kanter, olja och varme.

Lagg ut forlängningskabeln sà att den inte kan hamna i vatskan.

Dra ut nätkabeln innan arbete pa apparaten.

Risk for elektrisk stöt vid fel på apparaten!

Kontrollera apparaten, särskilt nät- och forlängningskabel, nätkontakt och flottör, sö att de inte ar skadade, innan varje driftstart. Livsfara vid elektrisk stöt!

Reparera inte apparaten på egen hand! Vid felaktig reparation finns risk for att vätskaträger in i elektriska componenter i apparaten.

4. Montering och uppställning

4.1 Anslut tryckledning

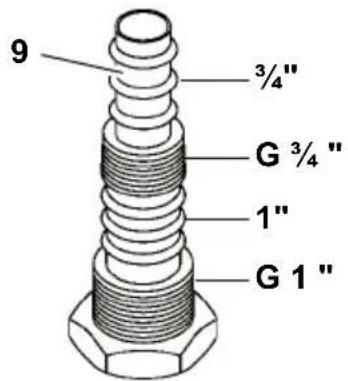

1. Vid största möjiga tryckledningsdiameter: Skär av en minre anslutning (9) på multi-adaptern.

Anvising

Den basta transporteffekten uppnas vid val av hogsta möjiga tryckledningsdiameter.

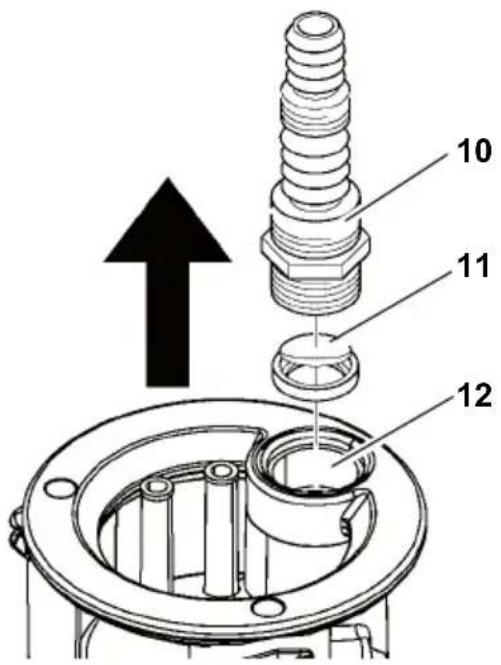

1. Satt fast backventil (11) i tryckanslutning (12). Backventilen maste öppna i pilens riktning. (text "UP" på backventil mot multi-adapter).
2. Skruva fast multiadapter (10) på tryckanslutning (12).
3. Trä på tryckledningen på multiadapter (10) och skruva fast med en slangklämma.

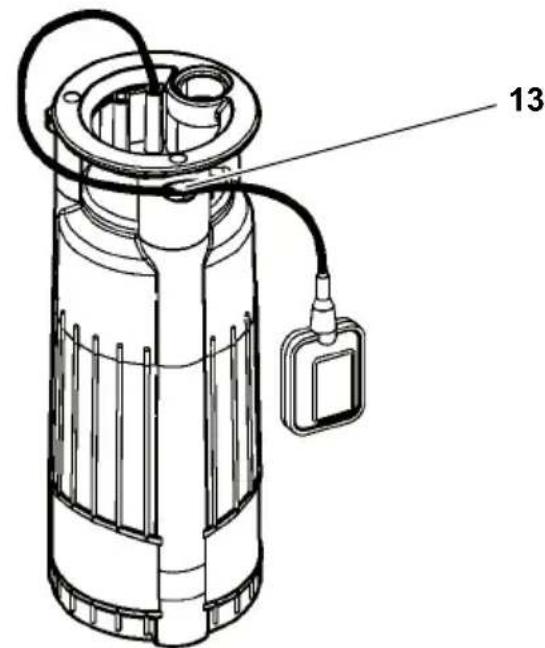

4.2 Satt fast flottörkabel

Anvisining

Satt fast flottörkabeln sa att avständet mellan kabelfaste och flottör ar minst 100 mm.

• Klam fast flottörkabeln i kabelfästet (13) enligt bilden. Se till att kabeln sätts fast i kabelfästet sa att den inte kan glida.

Varning!

Flottörkabeln kan skadas.

Dra aldrig i flottorkabeln for att andra positi- nen i kabelfaset!

Lossa kabeln fran kabelfastet och satt ater fast den i onskad position i kabelfastet.

Platsbehov ca. 50~cm× 50~cm For att flottoren skull fungera felfritt maste den kunna rora sigutan hinder.
Sank inte ner apparaten djupare an noterat driftdjup i den tekiska datan.

• Placera pumpen sö att inte insugsöppnngen kan blockeras as främande foremål. Placera pumpen på ett underlag vid behov.
• Set till att pumpen stared sakert.

Risk for stöt vid trasig kabel!

Lyft aller transportera inte apparaten i kabeln aller tryckslangen! Kabeln och tryckslangen ar inte anpassad for belastningen av apparatens vikt.

4.4 Uppställning av apparaten

1. Sank ned pumpen på sidan sö att ingen luftbubbla bildas på undersidan. Bublor kan hindra insugningen. Sø fort som pumpen sänkts ned kan den Åter ratas upp.
2. Ställ ned pumpen på vätskebehällarens botten.

Använd en kraftig lina for att Förankra pumpen och faspumpens upphängningsogla.

Pumpen kan även anvandas hangandes i en lina.

1. Vid fornyad driftstart maste ledningen vara fullstandigt tom. Avlufta eventuellt pumpen.

5. Drift

5.1 På- och avstängning

När apparaten har anslutits till elnätet startar (14) och stannar (15) den automatiskt med flottören. Start/stopp ar beroende av vattenivân.

Positionen for flottorens kabel i kabelhällaren kan andras. Därigenom andras avständet mellan start/stopp:

Flottör med "kort kabel": Start/stoppär nara varandra.
- Flottör med "lang kabel": Start/stopp ar langt ifràn varandra.

Varning!

Apparaten kan torrkoras och darmed skadas.

Flottören masta alltid kunna rora sig upp och ner sa att den kan starta/stoppa apparaten.

Fara vid störningar på apparaten

Uteslut folidskador vid översvämning i utrymen vid skador på apparaten genom lämpiga atgärder. Detta kan sakerstallas med ettlarmsystem eller en reserv pump.

FAR!

Låt inte pumpen arbeta mot en stängd ledding.

6. Skötsel

FARA!

Innan allt skötsel- och rengöringsunderhäll skall nätkontakten dras ur.

Ytterligare underhalls- och reparationsarbeiteten som beskrivs i detta kapitel fär endast utforas av utbildad fackman.

6.1 Regelbunden skötsel

For att apparaten alltid skall fungera felfritt kravs en regelbunden skötsel. Detta gäller även om apparaten inte används under en langre tid (t. ex. vid drift i sakerhetsschakt).

1. Spola av pumpen med rent vatten. Svar nedsmutsning som t. ex. alger tas bort med borste och skoljmedel.
2. For att spola pumpens insida: Doppa ned pumpen i en behallare med rent vatten och starta en kort stund.

6.2 Forvara apparaten

Varning!

Frost Förstör apparat och tillbehör dà dessa innehäller vatten!

• Vid frostfara skull apparatus och tillbehör Förvaras frostfritt.

7. Problem och störningar 8. Reparation

FARA!

Innan alla arbeten pa apparaten:

• Kontrollera kabel, Kontakt, eluttag och sākring.

Förlag natspänning.

• Använd forlängningskabel med erforderlig kabelarea.

• Motor überhettad, motorskydd utlost.

• Atgärda Überhettningsorsak (pump blockerad av främande foremål?).

• After avkylning startup apparaten automatiskt.

• Flottör startupinte pumpen vid stigandevattenniva.

• Se till att flottoren kan rora sig obehindrat.

När flottören trots obehindrad rörelsefrihet inte startar apparaten:

Skicka in apparaten till service.

Motor brummar, gär inte:

Pump gár, men matar inte riktigt:

• Transporthöjd für hög.
• Kontrollera maximal transporthöjd (see "Tekniska data").
  Tryckledning krökt.
  Rata ut tryckledning.
  Tryckledning otat.
• Tata tryckledning, dra at slangklämma.
• Backventil monterad felaktigt.

Pump later mycket:

• Pumpen suger luft.
• Se till att vattennivån År ok.
• Främande foremål (rengör apparaten).
• Manuell drift aktiverad (bottentömning).
• Håll pumpen på sidan vid nedsänkning i vätska.

• Flottör nár inte nedersta positionen.
• Se till att flottoren kan rora sig obehindrat.

FARA!

Reparation av elektriska apparater fär endast utforas av utbildad elektriker!

Elverktyg som maste repareras kan skickas in till service. Adresser hittar du pa reserv-delslistan.

Beskriv felet när du skickar in apparaten.

9. Avfallschantering

Elektrisk utrustning hör inte hemma bland hushållsavfall. Enligt EU-direktiv 2002/96/EG, om avfall som utgörs av eller innehällerelektriska aller elektroniskaprodukter, mäste kasserad elektrisk

utrusting lamnas till atervinning.

Olika satt att atervinna uttjant utrustning fár du fran ditt kommunkontor.

Förpackningsmaterial et ar atervinningsbart till 100% .
