BRUGSANVISNING TDP 7501 S METABO

2. Læs venligst første!

• Laes betjeningsvejledningen helt igennem før ibrugtagningen. Vær saerlig opmærk-som på sikkerhedsanvisningerne.
• Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring ved

brug af sâdanne apparater, bør du fã hjælp fra en mere erfaren person.

• Hvis du skulle konstatere en transportskadekontakt da omgående din forhandler. Tænd ikke for apparatet!
• Bortskaf emballagen på en miljørrigtigMASTER. Bring den til den naermeste genbrugsstation/-container.
• Opbevar dokumenter, der følger med dette apparat, for at du kan slå op i dem after behov. Opbevar kvitteringen til eventuelle garantikrav.
• Udlanes aller saelges apparatet, skal alle medleverede dokumenter ffolge med.
• Producenten pâtager sig intet ansvar for skader, som opstär, fordi dette betjenningsvejledning ikke er blevet fulgt.

Informationerne i donne betjeningsvejledning er markeret som folger:

Fare!

Advarer mod personskader aller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

NB!

Advarer mod tingskader.

OBS:

Supplerende informationer.

Tallene pà billederne (1, 2, 3, ...)

-markerer enkeltdelene;
- er fortlobende gennemnummereret;
- refererer til de tilsvarende numre i parenteserne (1), (2), (3), ... i den tilhørende tekst.

• Handlingsanvisninger, ved hvilke rækkefølgen skal overholds, er gennemnummereret.
• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Opstillinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Pumpen er udelukkende beregnet til privat drug til afvanding i hus og have.

Tilladt væske: rent vand

Al anden brug anses som værende i mod-strid med anvendelseseformålet og er forbudt..

Apparatet er ikke beregnet til

• pumping af væske med en temperatur >35^
• drikveandsforsyning ellr pumping af leynedsmidler.
• pumping of saltvand.
• pumping af eksplosive, brændbare, ag-gressive ell er sundhedsfarlige stoffer samt faekalier.
• erhvervsmaessig aller industriel brug.
• konstant cirkulation (dam).

Pumpen må ikke benytttes af personer (inklusive børn ogUNE)

• med fysisk og/eller psykisk handicap,
  -med nedsatte sanser,
• med utilstrækkelig erfaring og/eller kendskab til omgangen med pumpen, eller
• som/DDEh 150.

Producenten patar sig intet ansvar for skader, som opstar som ffolge af ukorrekt anvendelse.

Ved anvendelse i modstrid med anvendelsesformalet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader!

3.2 Generelle sikkerhedsanvisninger

• Følg de afterfolgende sikkerhedsoplysninger ved brugen afijkepume, sa personskader og tingskader undgas.
• lagttag de lovmaessige regler aller ulykkesforebyggende bestemmelier ved omgang med dykpumper.

• Ved anvendelse af pumpen i svommebas-siner og havedamme og i disses beskyt-telseszoner skal bestemmelsene iht. DIN VDE 0100 -702, -738 overholds. Lokale forskritter skal ligeledes overhol-des.

• Pumpen skal sikres med et fejlstromsrelae (HFl-relae), som slar fra ved en fejstrom pa maks. 30mA

General fare!

Pumpen ma ikke benyttes, his vis personer har kontakt med den væske, der skal sugs op (f.eks. i svømmebassiner eller havedamme)!

De falgende risici bestar primaert ved anvendelse af dykpumper - de kan heller ikke udelukkes welt med sikkerhedsforanstaltninger.

Fare på grund af ydre påvirkninger!

Apparatet ma ikke anvendes i rum, der er udsat for eksplosionsfare aller i nærheden af brandfarlige væsker eller gasser!

FarePGAfrundafstrom!

Tag/DD: om stikket med vade hænder! Træk altid netstikket ud ved at holde i selve stikket og/DD: i kablet.

Tilstutningen ma kun ske med beskyttelseskontakt-stikdäser, som er korrekt installereret, jordet og kontrolleret. Netspænding og beskyttelse skal overholde de tekniske data.

Løft og transporter altid pumpen i帽子grebet, aldrig i kablet eller trykslangen.

Forlaengerkabler skal have et tilstrækeligt stort tværsnit. Kabeltromler skal vare rullet helt ud.

Strömkabel og forlængerledning påkke knækkes, klemmes, strækkes eller kores over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlængerledningen skal ægges SAledes, at den ikke kommer i kontakt med den væske, der skal pumps.

För der arbejdes på apparatet, skal stikket traekkes ud.

Fare for elektrisk stød på grund af efekt pumpe!

Kontroller altid pumpen, især strøm- og forlængerkabel, netstik og svømmæf Bryder forevt. skader, før pumpen tages i brug. Livsfa-re på grund af elektrisk stød!

Du mä ikke selv udføre reparationer på maskinen! Ved ukyndige reparationer er der fare for, at væsken trænger ind i apparatets elektriske dele.

4. Montering og opstilling

Skaer en mindre tilslutningsenhed (9) pà multiadapteret af.

i OBS

Den bedste ydelse opnas ved at vaelge entrykledning med storst mulig diameter.

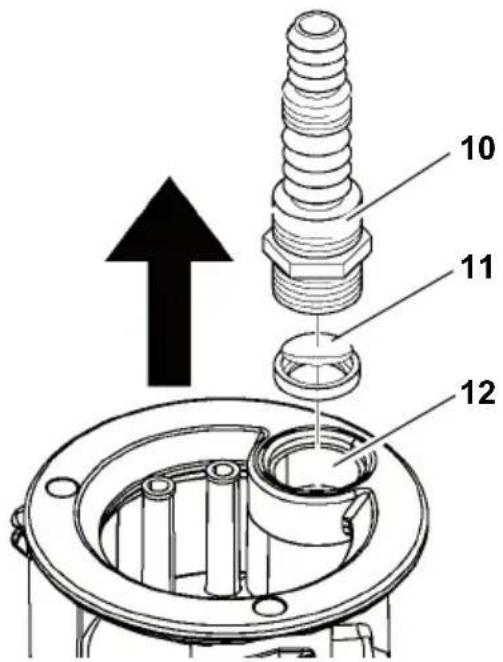

1. Sæt tilbageslagsklappen (11) i tryktilslutningen (12). Tilbageslagsklappen skal kinne abnes i pilens retning. (Tekst "UP" på tilbageslagsklappen til multiadapteret).
2. Skru multiadapteret fast (10) i tryktilslut- ningen (12).
3. Skub trykledningen på multiadapteret (10) og fikser den med et spændeband.

4.2 Montering af svømmeafbryderens kabel

i OBS

Fastgør svømmerkabyte, sa afstanden mellem kabelholderen og svømmefbryderen er mindst 100 mm.

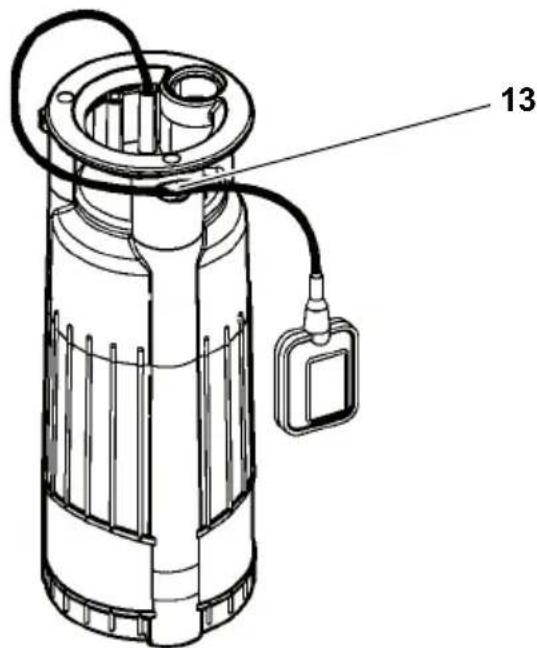

• Klem kablet fast i kabelholderen (13) som vist på billedet. Kontroller, at kablet er fastgjort i kabelholderen, södet ikke kan glide.

NB!

Svømmeafbryderens kabel kan tage skade.
Træk aldrig i kablet, for at flytte kabelholderen!

Løsn kablet i kabelholderen og klem det fastigen i kabelholderen i den ønskede stilling.

4.3 Opstilling

• Pladsbehov ca. 50 cm x 50 cm.
  Svømmeafbryderen skal kunne bevæge sig frit for at kunne fungere optimalt.
• Pumpen ma kun nedsaenkes sa langt i vendet, som angivet i de tekniske data.
• Opstil pumpen, sä indsugningen ikke kan blokeres af fremmedlegemer. Sæt om nødvendigt pumpen på et underlag.
  Sorg for, at pumpen star stabilt.

Fare for elektrisk stød på grund af afrevne kabler!

Pumpen ma hverken loftes aller transporteres i kablerne ell er i trykslangen! Kablerne og trykslangen er/DDke dimensioneret til trekbelastningen fra pumpens vegt.

4.4 Opstilling af pumpen

1. Nedsænk pumpen en smule skråt i den væske, der skal opsuges, SSE der ikke dannes luftblærer på undersiden. Dette ville forbindre opsugningen. Så snart pumpener sat ned i vendet, kan den rettes opigen.
2. Pumpen tommas pa vaeskebeholderens bund.

Der skal anvendes en tyk wire til nedfiring, som fastgores til pumpens ophaengningsoske.

Pumpen kan ogsa anvendes, nar den haenger i en wire.

1. Kontroller ved fornyet brug, om pumpeledningen er tomt helt. Udluft pumpen om nodvendigt.

5. Drift

5.1 Start og stop

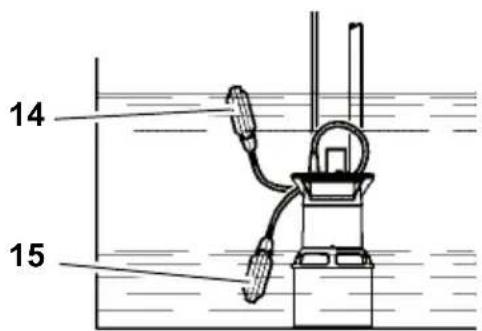

Nár du har sluttet pumpen til strømnette, taender og slukker svømmeafbryderen (14) automatisk (15). Start/stoptidspunktet er afhängig af vandstanden.

Justering of pumpens start/stoptidspunkt

Svømmeabryderens kabels stilling i kabel-holderen kan ændres. Herved justeres af-standen mellem pumpens start- og stoptids-punkt:

• Svømmeafbryder ved "kort kabel": startpunkt og stoppunkt ligger tæt sammen.
• Svømmeafbryder ved "langt kabel": startpunkt og stoppunkt ligger langt fra hinanden.

NB!

Pumpen kan lobe tør og tage skade.
Svømmeafbryderen skal stadigvæk varefrit bevgelig foroven og forneden, sa pumpen kan tænde og slukke.

#

Fare på grund af en defekt pumpe!

Sorg for via egnede foranstaltninger, at der\ ikke opstar ffolgeskader sasom oversvommede rum pa grund af en defekt pumpe. Det\ kan undgas ved f.eks. at installere et alarmanlag erler en reservepumpe.

#

Fare!

Taend参加会议 for pumpen, hvis der er lukket for pumpeledningen.

6. Pumpepleje

#

Fare!

Anden form for vedligeholdelse aller reparation end det, der er beskrevet i dette kapitel, mA kun udfores af fagfolk.

6.1 Regelmæssig pleje

For at pumpen altid fungerer fejlfrit, skal den plejes regelmaessigt. Det gelder ogsa, hvis den ikke tændes i længere tid (f.eks. ved brug i drænbrnde).

Rengoring af pumpen

1. Pumpen skylles af med rent vand. Fast-siddende snavs, f.eks. algeaflejringer, fjernes med en børste og et rengøringsmiddel.

2. For at kunne skylle pumpen af indvendigt, dykkes pumpen ned i en beholder med rent vand og startes kort.

6.2 Opbevaring af apparatet

NB!

Frost ødelægger apparat og tilbehør, da disse indeholder vand!

• Er der risiko for frost skal apparatet og tilbehoret afmonteres og opbevares beskyttet mod frost.

7. Problemer og forstyrelser

Fare!

Før alt arbejde pa maskinen:

Trak netstikket ud.

7.1 Fejlsøgning

Pumpen kører ikke:

Ingen strøm.

Kabel, stik, stikdase og sikring kontrl Ieres.

• Benyt et forlaengerkabel med et tilstrækkeligt stort tværsnit.

• Motor overophedet, motorbeskyttelese ud-lost.

-Fjern arsagen til overopheddingen (er pumpen blokeret af fremmedlegemer?)

• After afkølingen genstarter pumpen automatisk.

• Svømmeafbryderen tænder ikke for pumpen, narr vandstanden stiger.

• Kontroller, at svømmeafbryderen kan bevæge sig frit.

Hvis pumpen ikke tændes på trods af, at svømmeafbryderen kan bevæge sig frit:

Send pumpen til reparation pa et serviceværksted i dit land.

Motoren larmer, starter nikke:

• Løbehjulet blokeret af fremmedlegemer.

Rengor Ibehjulet.

Pumpen kører, men suger ikke rigtigt:

Pumpehjde for hj.

Trykledning knaekket.

• Trykledning lægges lige.

Trykledning utaat.
- Trykledning tætnes, skrueforbindelsene spændes after.
- Tilbageslagsklap monteret forkert.

Pumpen kører meget larmende:

• Pumpen suger luft ind.

• Kontroller, at der er nok vand tilbage.
  -Fremmedlegemer (rengor pumpen)

• Taendt for manuel drift (overfladesug- ning).
• Pumpen holds skævt ved nedsaenkningen i væsken.

Pumpen kører konstant:

• Svømmeafbryderen när ikke den nederste position.
• Kontroller, at svømmeafbryderen kan bevæge sig frit.

8. Reparation

Fare!

Reparationer på el-værktøj munch kun foretages af autoriserede elektrikere!

El-værktøj, som skal repareres, kan sendes til reparation på et lokalt autoriseret serviceværksted. Adressen finder du i reservedelslisten.

Ved indsendelse til reparation skal den fast-slaede fejl beskrives.

9. Bortskaffelse

Elektriske apparater ma ikke smides ud sammen med den almindelige husholdningsaffald. Iht. det europæiske direktiv 2002/96/EF om elektrisk og elektronisk affald skal brugte elektriske apparater

skilles ad, sorteres og afleveres til en god-kendt genbrugsstation.

Du kan kontakte dinCOMMune for flere op- lysninger om affaldsordninger i dit omrade.

Apparatets emballage kan genbruges.
