NAUDOJIMO INSTRUKCIJA TDP 7501 S METABO

LIETUVIŠKAI – Prieš pradėdami eksploatuoti perskaitykite visą šią naudojimo instrukciją. Ypač atkreipkite dėmesį į nurodymus dėl saugos. – Ši naudojimo instrukcija skirta asmenims, turintiems pagrindinių techninių žinių apie tai, kaip reikia naudoti tokį įrenginį, koks čia aprašytas. Jeigu neturite tokių įrenginių naudojimo patirties, iš pradžių reikėtų paprašyti patyrusių asmenų pagalbos. – Jeigu išpakuodami aptinkate pažeidimą, atsiradusį gabenant, nedelsdami praneškite apie tai pardavėjui, iš kurio įsigijote įrenginį. Nepradėkite eksploatuoti įrenginio! – Prašome pašalinti pakuotę nekenkiant aplinkai. Atiduokite ją į atitinkamą surinkimo vietą. – Saugokite visus su šiuo įrenginiu pateiktus dokumentus, kad prireikus galėtumėte rasti informaciją. Saugokite pirkimo dokumentus, kad gal ėtumėte jais pasinaudoti garantijos taikymo atveju. –Jeigu įrenginį kada nors išnuomosite arba parduosite, kartu perduokite visus pridėtus įrenginio dokumentus. – Gamintojas neprisiima atsakomybės už pažeidimus, atsiradusius nesilaikant šios naudojimo instrukcijos. Informacija šioje naudojimo instrukcijoje paženklinta šitaip: APavojus! Įspėjimas apie žalą asmenims arba aplinkai. BElektros smūgio pavojus! Įspėjimas apie žalą asmenims dėl elektros. A Dėmesio! Įspėjimas apie žalą turtui. 3Nurodymas: Papildoma informacija. – Skaičiai paveikslėliuose (1, 2, 3, ...): – nurodo atskiras detales; – yra sunumeruoti iš eilės; – yra susieti su atitinkamais skaičiais skliausteliuose (1), (2), (3), ... gretimame tekste. – Nurodymai dėl veiksmų, kuriuos atliekant būtina paisyti eilės tvarkos, yra sunumeruoti. – Nurodymai dėl bet kokia eilės tvarka atliekamų veiksmų paženklinti tašku. –Sąrašai paženklinti brūkšniu.

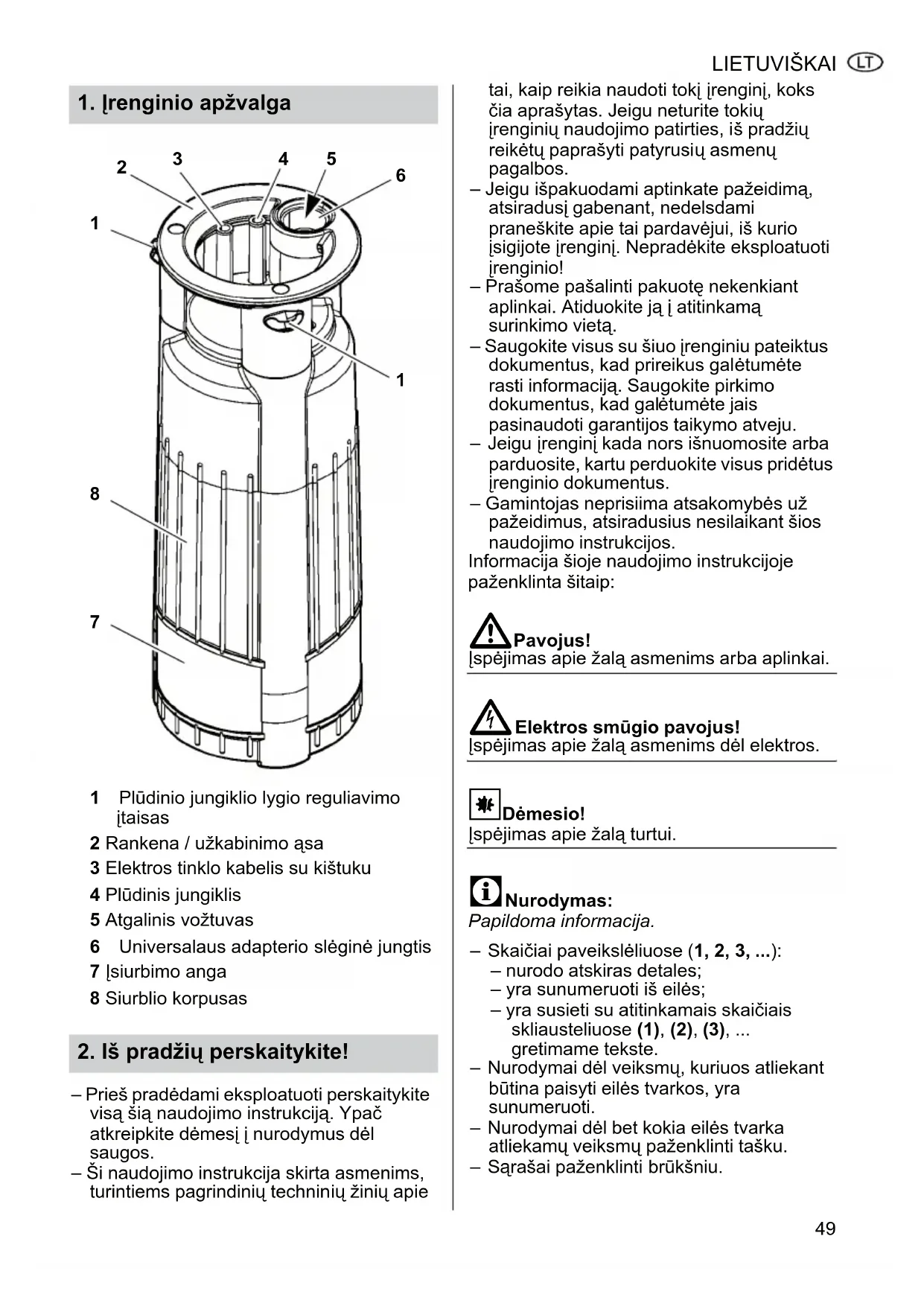

1. Įrenginio apžvalga

1 Plūdinio jungiklio lygio reguliavimo įtaisas 2 Rankena / užkabinimo ąsa 3 Elektros tinklo kabelis su kištuku 4 Plūdinis jungiklis 5 Atgalinis vožtuvas 6 Universalaus adapterio slėginė jungtis 7 Įsiurbimo anga 8 Siurblio korpusas

2. Iš pradžių perskaitykite!

3.1 Naudojimas pagal

reikalavimus Įrenginys skirtas tik privačiam naudojimui – pašalinti vandenį iš namų ir sodo ploto. Leidžiamas tiekiamas skystis: švarus vanduo. Bet koks kitas naudojimas laikomas neatitinkančiu reikalavimų ir yra draudžiamas. Tipinės naudojimo sritys – Išsiurbti talpyklas, rezervuarus, baseinus, filtruojamuosius šulinius arba apsemtas patalpas. –Drėkinti sodus ir vejas iš giliau esančių šaltinių, šulinių arba cisternų. – Tiekti buitinį vandenį. Naudojimas ne pagal paskirtį Įrenginys nėra skirtas: – tiekti skysčius, kurių temperatūra > 35 °C; – tiekti geriamąjį vandenį arba maisto produktus; – tiekti jūros vandenį; – tiekti sprogias, degias, agresyvias arba sveikatai pavojingas medžiagas, taip pat fekalijas; – komerciniam arba pramoniniam naudojimui; – nuolatinei cirkuliacijai (tvenkinyje). Asmenys (taip pat vaikai ir paaugliai) įrenginio negali naudoti, jeigu: –jų fiziniai ir (arba) psichiniai gebėjimai riboti; –jų jutiminis suvokimas ribotas; – jie neturi pakankamai patirties ir (arba) žinių, kaip naudoti įrenginį; arba –nėra perskaitę ir supratę naudojimo instrukcijos. Gamintojas neprisiima atsakomybės už žalą, atsiradusią dėl naudojimo ne pagal paskirtį. Dėl naudojimo ne pagal paskirtį, įrenginio pakeitimų arba dalių, kurių gamintojas nėra patikrinęs ir leidęs naudoti, naudojimo gali atsirasti nenumatyta žala!

3.2 Bendrieji saugos nurodymai

– Naudodami šį įrenginį laikykitės toliau išdėstytų saugos nurodymų, kad užkirstumėte kelią pavojui žmonėms arba žalai turtui. – Laikykitės įstatymų reikalavimų arba apsaugos nuo nelaimingų atsitikimų nuostatų dėl panardinamųjų siurblių naudojimo. – Naudodami įrenginį baseinuose ir sodų tvenkiniuose bei jų apsauginėje zonoje laikykitės nuostatų, apibrėžtų standartuose DIN VDE 0100 -702, -738. Jei reikia, laikykitės ir vietos reikalavimų. – Įrenginys turi būti apsaugotas daugiausia 30 mA pažaidos srovės apsauginiu išjungikliu (RCD). ABendrojo pobūdžio pavojus! Nenaudokite įrenginio, jeigu asmenys liečiasi su tiekiamu skysčiu (pvz., baseine arba sodo tvenkinyje)! Tolesni liekamieji pavojai gresia eksploatuojant panardinamuosius siurblius – net ir ėmusis saugos priemonių jų neįmanoma visiškai pašalinti. APavojus dėl aplinkos poveikio! Nenaudokite įrenginio sprogiose patalpose arba greta degių skysčių ar dujų! BPavojus dėl elektros! Elektros tinklo kištuko nelieskite šlapiomis rankomis! Elektros tinklo kištuką ištraukite laikydami už jo paties, o ne už kabelio. Įjungti galima tik į apsaugotą kištukinį lizdą, kuris yra tinkamai sumontuotas, įžemintas ir patikrintas. Elektros tinklo įtampa ir apsauga turi atitikti skyriuje „Techniniai duomenys“ pateiktus duomenis. Įrenginį visada kelkite ir gabenkite laikydami už rankenos, niekada nelaikykite už įjungiamojo kabelio arba slėginės žarnos. Ilginamojo kabelio gyslos turi būti pakankamo skersmens. Kabelio būgnai turi būti visiškai išvynioti. Elektros tinklo kabelio ir ilginamojo kabelio nelenkite, nesuspauskite, neplėškite ir nepervažiuokite; saugokite nuo aštrių kraštų, alyvos ir karščio. Ilginamąjį kabelį nutieskite taip, kad jis nepatektų į tiekiamą skystį. Prieš atlikdami su įrenginiu susijusius darbus ištraukite elektros tinklo kištuką.

LIETUVIŠKAI BElektros smūgio pavojus dėl įrenginio defektų! Kiekvieną kartą prieš pradėdami naudoti patikrinkite, ar nėra įrenginio, ypač elektros tinklo ir ilginamojo kabelių, elektros tinklo kištuko ir plūdinio jungiklio pažeidimų. Pavojus gyvybei dėl elektros smūgio! Neremontuokite įrenginio patys! Netinkamai remontuojant gresia pavojus, kad skystis prasiskverbs į įrenginio elektros skyrių.

4.1 Slėgio vamzdžio prijungimas

1. Pasirinkus didžiausio įmanomo

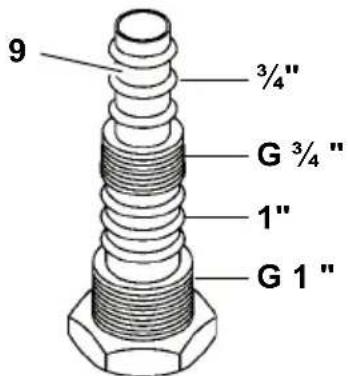

skersmens slėgio vamzdį: nupjaukite universalaus adapterio mažesnį antgalį (9). 3Nurodymas Geriausia siurblio galia pasiekiama pasirinkus didžiausio skersmens slėgio vamzdį.

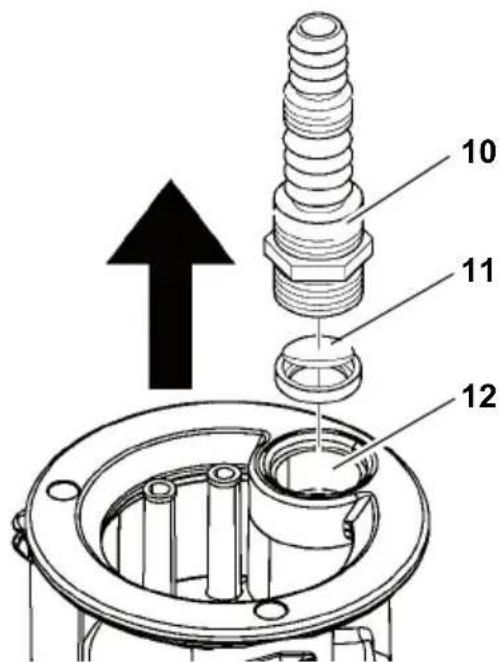

2. Atgalinį vožtuvą (11) įstatykite į slėginę

jungtį (12). Atgalinį vožtuvą turi būti įmanoma atidaryti rodyklės kryptimi (užrašas „UP“ ant universalaus adapterio atgalinio vožtuvo).

3. Universalų adapterį (10) priveržkite

slėginėje jungtyje (12).

4. Slėgio vamzdį užstumkite ant

universalaus adapterio (10) ir pritvirtinkite žarnos gnybtu.

4.2 Plūdinio jungiklio kabelio

pritvirtinimas 3Nurodymai Plūdinio jungiklio kabelį pritvirtinkite taip, kad atstumas tarp kabelio laikiklio ir plūdinio jungiklio būtų bent 100 mm.

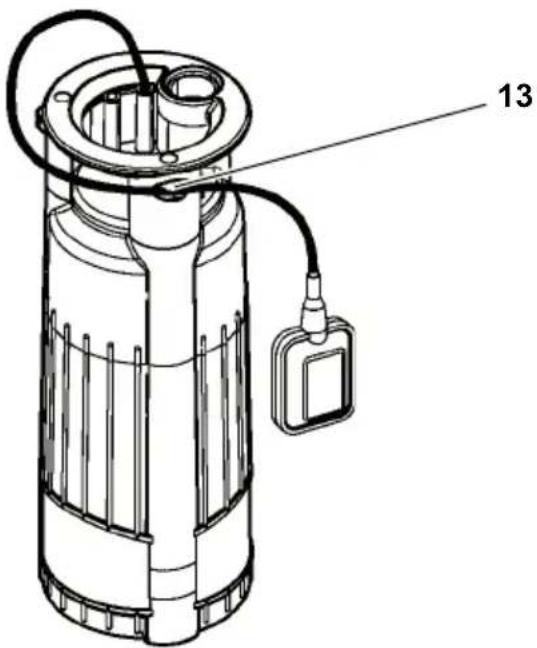

• Plūdinio jungiklio kabelį prispauskite laikiklyje (13) taip, kaip pavaizduota. Nepamirškite, kad kabelis laikiklyje turi būti pritvirtintas taip, jog neišslystų.

4. Montavimas ir pastatymas

LIETUVIŠKAI A Dėmesio! Plūdinio jungiklio kabelis gali būti pažeistas. Niekada netraukite plūdinio jungiklio kabelio, kad pakeistumėte padėtį kabelio laikiklyje! Atlaisvinkite kabelį laikiklyje ir nustatę pageidaujamą padėtį jį vėl prispauskite laikiklyje.

4.3 Nurodymai dėl pastatymo

• Reikalingas plotas – maždaug 50 cm x 50 cm. Tam, kad plūdinis jungiklis veiktų nepriekaištingai, jis turi laisvai judėti.

• Įrenginį panardinkite po vandeniu iki skyriuje „Techniniai duomenys“ nurodyto darbinio panardinimo gylio.

• Siurblį statykite taip, kad įsiurbimo angų neužblokuotų pašaliniai daiktai. Jei reikia, siurblį pastatykite ant pagrindo.

• Įsitikinkite, kad siurblys stovi saugiai. BElektros smūgio pavojus dėl atskirtų kabelių! Įrenginio nekelkite ir negabenkite į kitą vietą užkabinę už kabelių arba slėginės žarnos! Kabeliai ir slėginė žarna nepritaikyti atlaikyti tempiamąją apkrovą dėl įrenginio svorio.

4.4 Įrenginio pastatymas

1. Siurblį šiek tiek įstrižai panardinkite į

tiekiamą skystį, kad ties apatiniu kraštu nesusidarytų oro pagalvė. Ji užkirstų kelią įsiurbimui. Kai tik siurblys panardinamas, jį galima vėl ištiesinti.

2. Siurblį nuleiskite ant skysčio rezervuaro

pagrindo. Nuleidimui naudokite tik stabilų lyną, pritvirtinę prie siurblio užkabinimo ąsos. Siurblį galima eksploatuoti ir siūbuojantį ant lyno.

3. Vėl pradėję eksploatuoti nepamirškite

patikrinti, ar tiekimo vamzdis visiškai tuščias. Prireikus išleiskite orą iš siurblio.

5.1 Įjungimas ir išjungimas

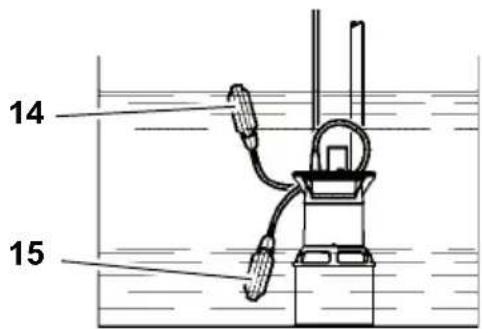

Įrenginį įjungus į elektros tinklą, jis automatiškai įjungiamas (14) ir išjungiamas (15) plūdiniu jungikliu. Jungimo momentas priklauso nuo vandens lygio. Siurblio įjungimo ir išjungimo laiko reguliavimas Plūdinio jungiklio kabelio padėtį kabelio laikiklyje galima pakeisti. Laiko tarpas tarp siurblio įjungimo ir išjungimo momentų reguliuojamas taip: –plūdinio jungiklio „kabelis trumpas“: įjungimo ir išjungimo taškai yra visai greta; –plūdinio jungiklio „kabelis ilgas“: tarpas tarp įjungimo ir išjungimo taškų yra didelis. A Dėmesio! Įrenginys gali pradėti veikti sausąja eiga ir dėl to bus pažeistas. Plūdinį jungiklį turi būti įmanoma visada pastumti į viršų arba žemyn, kad įrenginį būtų galima įjungti ir išjungti. APavojus dėl įrenginio trikčių! Tinkamomis priemonėmis užtikrinkite, kad atsiradus įrenginio triktims nebus padaryta žala dėl patalpų užtvindymo. Tai galima

LIETUVIŠKAI atlikti, pavyzdžiui, įrengus pavojaus signalizavimo įrangą arba avarinį siurblį. APavojus! Siurblys neturi veikti prieš uždarą siurbimo liniją. APavojus! Prieš atlikdami visus priežiūros ir valymo darbus ištraukite elektros tinklo kištuką. Kitus techninės priežiūros arba remonto darbus nei aprašytieji šiame skyriuje gali atlikti tik specialistai.

6.1 Reguliari priežiūra

Tam, kad įrenginys bet kada veiktų nepriekaištingai, jį reikia reguliariai prižiūrėti. Šis reikalavimas galioja ir tada, kai įrenginys nebuvo įjungiamas ilgą laiką (pvz., eksploatuojant filtruojamus šulinius). Įrenginio valymas

1. Siurblį perplaukite švariu vandeniu. Kietus

teršalus, pvz., dumblių sluoksnius, nuvalykite šepečiu ir plovimo priemone.

2. Siurbliui iš vidaus perplauti:

siurblį panardinkite į talpyklą su švariu vandeniu ir trumpam įjunkite.

6.2 Įrenginio saugojimas

A Dėmesio! Šaltis gali sugadinti įrenginį ir priedus, nes juose nuolat yra vandens!

• Iškilus šalčio pavojui įrenginį ir priedus išmontuokite ir laikykite saugodami nuo šalčio. APavojus! Prieš atlikdami visus su įrenginiu susijusius darbus: ištraukite elektros tinklo kištuką.

• Nėra elektros įtampos. – Patikrinkite kabelį, kištuką, kištukinį lizdą ir saugiklį.

• Per žema tinklo įtampa. – Naudokite ilginamąjį kabelį, kurio gyslos yra pakankamo skersmens.

• Variklis perkaito, suveikė apsauginis variklio įtaisas. – Pašalinkite perkaitimo priežastį (siurblį blokavo pašaliniai daiktai?). –Atvėsęs įrenginys pats vėl įsijungs.

• Kylant vandens lygiui plūdinis jungiklis neįjungia siurblio. – Įsitikinkite, kad plūdinis jungiklis gali pakankamai judėti. Net plūdiniam jungikliui pakankamai laisvai judant įrenginys neįsijungia: nusiųskite jį į klientų aptarnavimo atstovybę jūsų šalyje. Variklis gaudžia, neužsiveda:

• Darbinį ratą blokavo pašaliniai daiktai. – Išvalykite darbinį ratą. Siurblys veikia, tačiau tiekia netinkamai:

• Per didelis tiekimo aukštis. – Paisykite maksimalaus tiekimo aukščio (žr. „Techniniai duomenys“).

• Įlenktas slėgio vamzdis. – Ištiesinkite slėgio vamzdį.

• Nesandarus slėgio vamzdis. –Slėgio vamzdį užsandarinkite, priveržkite varžtus.

• Netinkamai sumontuotas atgalinis vožtuvas. Siurblys veikia labai garsiai:

• Siurblys įsiurbia orą – Įsitikinkite, kad yra pakankamai vandens išteklių. – Pašaliniai daiktai (išvalykite įrenginį). – Nustatytas rankinis režimas (siurbimas iš negilaus telkinio) –Siurblį panardindami į skystį laikykite įstrižai. Siurblys veikia ilgą laiką:

• Plūdinis jungiklis nepasiekia apatinės padėties. – Įsitikinkite, kad plūdinis jungiklis gali pakankamai judėti.

6. Įrenginio priežiūra

7. Problemos ir triktys54

LIETUVIŠKAI APavojus! Remontuoti elektros įrankius gali tik elektros specialistai! Elektros įrankius, kuriuos reikia remontuoti, galima siųsti į klientų aptarnavimo atstovybę jūsų šalyje. Adresą rasite atsarginių dalių sąraše. Prašome siunčiant remontuoti aprašyti nustatytą klaidą. Elektros įranga nėra buitinės atliekos. Elektros įranga pagal Europos direktyvą 2002/96/EB dėl elektros ir elektronikos įrangos atliekų turi būti atskirai surenkama ir pateikiama perdirbti nekenkiant aplinkai. Apie galimybes utilizuoti nebetinkamą naudoti įrangą galite sužinoti savo bendrijos arba miesto savivaldybėje. Įrenginio pakuotės medžiagą galima perdirbti grąžinamuoju būdu iki 100 %.
