KASUTUSJUHEND TDP 7501 S METABO

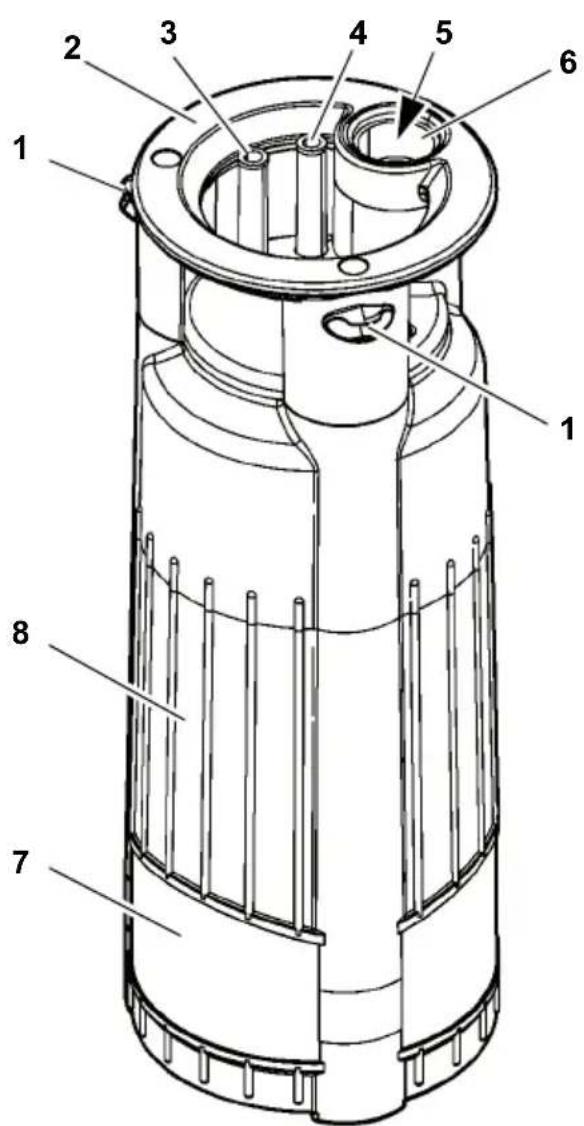

1. Seade ülevaatlikult

1 Ujukiluliti nivooreguleerimine
2 Käepide / riputusaas
3 Vorgukaabel koos pistikuga
4 Ujukiluliti
5 Tagasilöogiklapp
6 Multiadapteriri rohuuhendus
7 Sisseimemisava
8 Pumbakorpus

2. Lugege esmalt labi!

Lugege käesolev kasutusjuhend enne käikuvötmist täielikult labi. Järgige eriti ohutusjuhiseid.
- Antud kasutusjuhend on suunatud siinkohal kirjeldatud seadmetega umberkämise kohta tehnilisi pohiteadmisi omavatele inimestele. Kui Teil puuduvad

selliste seadmetega igasugused kogemused, siis peaksite poorduma abi saamiseks esmalt kogenud isikute poole.

-Kui tuvastate väljapakkimisel.
transportdikahjustusi, siis teavitage viivitamatult om edasimuujat. Arge vo'tke seadet kiku!
- Utiliseerige pakend keskkonnasobralikult. Andke see vastavasse kogumiskohta.
- Hoidke kõik antud seadmega tarnimisel kaasaantud dokumendid alles, et saaksite vajaduse korral informatsooni hankida. Hoidke ostutsekk voimalike garantijuhtumite jaoks alles.
- Kui peaksite seadet üskord välja laenama voi selle ara muuma, siis andke kõik tarnimisel kaasaantud seadmedokumendid kaasa.
- Käesoleva kasutusjuhendi eiramisest pöhjustatud kahjustuste eest tootjatehas vastutust üle ei vöta.

Antud kasutusjuhendis aratoodud informatsoon on tahistatud jargneval viisil:

Hoiatus isikukahjude ja keskkonnakahjude eest.

Hoiatus elektrivoolust pohjustatud isikukahjude eest.

Hoiatus materiaisete kahjude eest.

i Juhis:

Täiendav informatsoon.

• Numbrid joonistel (1, 2, 3, ...)

• uksikdetailed tähistus;
  -on jooksvalt nummerdatud;

• kehtivad vastavate numbrite kohta sulgudes (1), (2), (3), ... körvalolevast ekstis.

• Tegevuskorraldused, mille puhul tuleb järjekorrast kinni pidada, on nummerdatud.

• Suvalises järjekorras tegevuskorraldused on tāhistatud punktiga.
• Loendid on tāhistatud kriipsuga.

3. Ohutus

3.1 Sihtotstarbekohane kasutamine

Seade on ette nähtud eranditult eraviisiliseks kasutamiseks maja- ja aiapiirkonna veest tuhjendamisel.

Lubatud pumbatav vedelik: puhas vesi Igasugune muul viisil kasutamine kehtib kui sihtotstarbevastane ja on keelatud.

Tüdupilised kasutusvaldkonnad

• Mahutite, veebasseinide, ujumisbasseinide, settešahtide voi üleujutatud ruumide tuhjakspumpamine.
  Aedade ja murupindade kastmine madalamal asuvatest allikatest, kaevudest voi tsisternidest.
  Maja veevarustus.

Siftotstarbevastane kasutamine

Seade ei ole ette nähtud

• Vedelike pumpamiseks temperatuuriga >35^
• Joogiveega varustamiseks või toiduainete pumpamiseks.
• Soolase vee pumpamiseks.
• Plahvatusohtlike, põlevate, agressiivsete või terviseohtlike ainete pumpamiseks, nagu nt. fekaalid.
  -ärialaseks vöi toöstuslikuks kasutamiseks.
• Kestevringlus (tiik).

Inimesed (kaasa arvatud lapsed ja noored) ei tohi seadet kasutada, kui nad

• on piiratud kehaliste ja/voi vaimsete vöimetega,
  -on piiratud meeltetajuga,
• omavad seadmega ümberkäimise kohta ebapiisavaid kogemusi ja/voi teadmisi, voi
• pole kasutusjuhendit lugenud ning sellest aru saanud.

Siftotstarbevastasesst kasutamisest
pöhjustatud kahjustuste eest tootjatehas
vastutust üle ei vôta.

Siftotstarbevastasel kasutamisel, seadmel muudatuste tegemisel voi tootjatehase poolt kontrollmata ning heaks kiitmata detailide kasutamisel voivad tekkida ettenagematud kahjud!

3.2 Üldised ohutusjuhised

• Järgige antidseadme kasutamisel inimesto ohustamise voi materiaalsete kahjude valistamiseks alljargnevoid ohutusjuhiseid.

• Järgige sukelpumpade kohta kehtivaid seadusega sātestatud direktive vōi onnetuste vältimise eeskirju.

• Pidage seadet ujumisbasseinides voi aiatiikides ning nende kaitsepiirkonnas kasutades kinni DIN VDE 0100 -702, -738 nouetest. Jargige lisaks sellele vajadusel ka kohalikke eeskirju.
• Seade tuleb kaitsta rikkevooolululitiga (RCD), mille moedetud rikkevool on maksimaalselt 30mA .

! Üldine oht!

Arge kaitage seadet, kui inimesed puutuvad
pumatava vedelikuga kokku (nt.
ujumisbasseinis voi aiatiigis)!

Sukelpumpade kaitamisel valitsevad
pohimotteliselt alljargnevalt aratoodud
jaakohud – neid pole voimalik ka
ohutusmeetmetega taiilikult korvaldada.

Oht ümbrusmöjude tõttu!

Arge kasutage seadet plahvatusohtlikes ruumides ega põlevate vedelike või gaaside laheduses!

Oht elektrivoolu tottu!

Argehaarakevorgupistikustmargadekategakinn！Tommakevorgupistikalativaljapistikust,mittekaablisthoides.

Uhendust tohib teostada ainult kaitsekontakt-pistikupesadega, mis on asjatundlikult installeeritud, maandatud ning üle kontrollitud. Vorgupinge ja kaitse peavad vastama tehnilistele andmetele.

Tõstke seadet üles ja transportige seda alati käepidemest, mitte kunagi ühenduskaablist ega rohuvoolikust.

Pikenduskaablid peavad olema piisava sooneristloikega. Kaablitrumlid peavad olema tailikult lahti keritud.

Ärge murdke vörgukaablit ja pikenduskaablit kahekorra, ärge tirige ega söitke üle; kaitske teravate servade, öli ja kuumuse eest.

Vedage pikenduskaabel nii, et sel poleks voimalik pumatavasse vedelikku sattuda.

Tömmake enne seadme kallal toötamist vörgupistik valja.

Elektrilögioht seadme puuduste tottu!

Kontrollige seade, eriti vorgu- ja pikenduskaabel, vorgupistik ning ujkululiti, enne igakordset käikuvötmist voimalike kahjustuste suhtes üle. Eluohtlk elektrilögi tottu!

Arge remontige seadet ise! Asjatundmatu remontimise korral valitseb oht, et vedelik tungib seadme elektripirkonda.

4. Montaaž ja paigaldamine

4.1 Röhutorustiku külgeühendamine

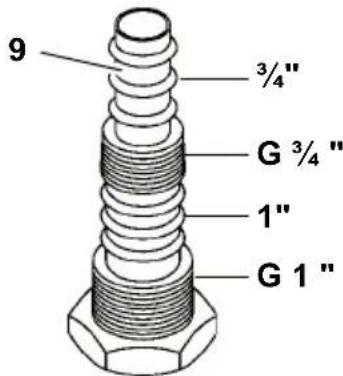

1. Valitud rohutorustiku suurima voimaliku
   labimõodu korral:
   Löigake lühem ühendusotsak (9)
   multiadapterilt maha.

i Juhis

Parim pumpamisvoimsus saavutatakse rohutorustiku suurima labimodu valimisel.

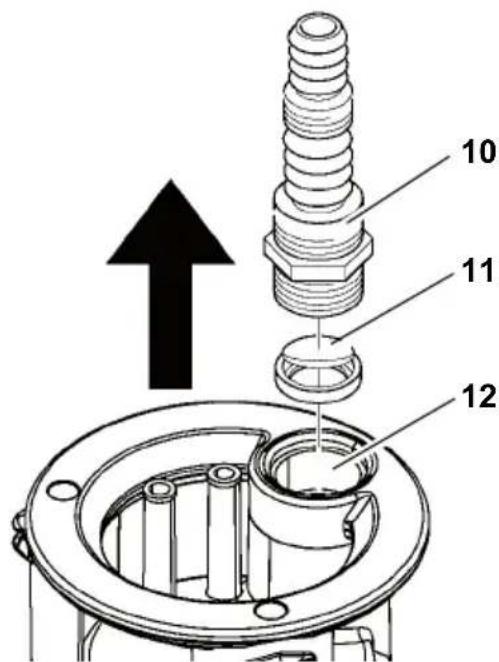

1. Pange tagasiloggiklapp (11) rohuotsakusse (12). Tagasiloggiklappi peab saama noole suunas avada. (Kirje "UP" tagasiloggiklapil multiadaptereri poole).
2. Kruvige multiadapter (10) rohuotsakusse (12).
3. Lükake rohutorustik multiadapteri (10) peale ja kinnitage voolikuklambriga.

4.2 Ujukululi kaabli kinnitamine

i Juhised

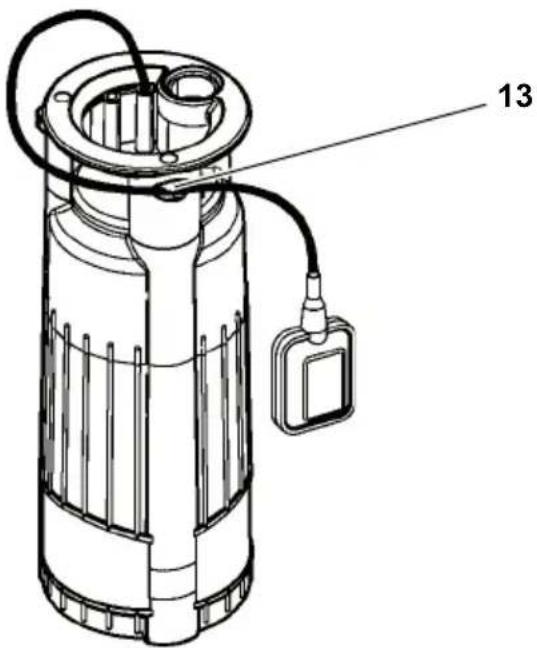

Kinnitage ujukikaabel nii, et kaablihoidiku ja ujkululiti vahekaugus on min. 100 mm.

• Pingutage ujkululi taabel nagu joonisel kujutatud kaablihoidikusse (13) kinni. Jalgige, et kaabel on nii kaablihoidikusse kinnitatud, et ta ei saaks paigalt libiseda.

#

Tähelepanu!

Vabastage kaabel kaablihoidikust ja pingutage see soovitud asendis uuesti kaablihoidikusse kinni.

4.3 Paigaldusjuhised

• Ruumitarve u. 50~cm× 50~cm Ujukiluliti peab saama laitmatu talitlusfunktsiooni tagamiseks vabalt Ilikuda.
• Sukeldage seadet vee alla maksimaalselt tehnilistes andmetes nimetakud toösukeldussugavusele.
  Paigaldage pump nii, et võrkehad eisaaeks sisseimemisava blokeerida. Vajadusel asetage pump aluse peale.
  Jalgige pumba stabilset seisuasendit.

4

Elektrilöögiht lahtiühendatud

kaablite tottu!

Arge toste seadet ules ega transportige kaablitest voi rohuvoolikust hoides! Kaabel ja rohuvoolik ei ole ette naitud seadme kaalust pohjustatud tombekoormust taluma.

4.4 Seadme paigaldamine

1. Sukeldage pump kergelt viltuses asendis pumbatavasse vedelikku, et alakuljel ei moodustuks ohpolstrit. Sellega oleks sisseimemine takistatud. Kui pump on

sisse sukeldunud, siis voib selle koheselt jalle pusti keerata.

1. Laske pump vedelikumahuti pöhja. Kasutage allalaskmiseks stabiilset noori, mille kinnitate pumba riputusaasa kulge. Pumpa saab kaitada ka noori kuljes holjuvas seisundis.
2. Uuesti käikuvötmisel tuleb jälgida, et pumpamistorustik oleks täielikult tuhjendatud. Selleks eemaldage vajadusel pumbast öhk.

5. Käitamine

5.1 Sisse- ja valjalulitamine

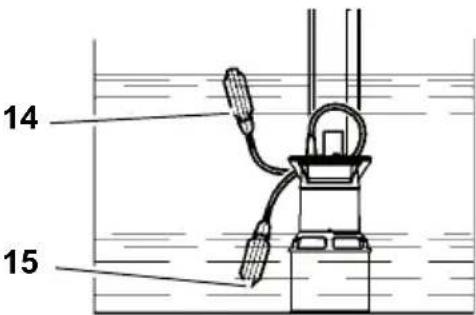

Pärast seadme vörku ühendamist lülitatakse seda automaatset ujkiluliti poolt sisse (14) ja valja (15). Lülitushetk söltub veetasement.

Pumba sisse- ja valjalulitushetke umberseadistamine

Kaablihoidikus oleva ujukiluliti kaabli asendit on voimalik muuta. Selga seadistatakse pumba sisse- ja valjalulitushetke vahekaugus umber:

• Ujukiluliti "luhikese kaabli" kuljes: Sisselulitushetk ja valjalulitushetk on vaga lahestikku.
• Ujukiluliti "pika kaabli" küljes: Sisselulitushetk ja valjalulitushetk on teinefteisest kaugel.

#

Tähelepanu!

Seade võib kuivalt tõtada ja seetõttu kahjustada saada.

Ujukiluliti peab alati üles- ja allapoole liikuvaks jäama, et seade saaks sisse ja valja lulituda.

#

Oht seadmel esinevate rikete tottu!

Välistage sobivate meetmetega, et seadmeltekkivate rikete korral ei tekiks ruumidesuleujutusest pöhjustatud järgkahjusid. Seda

saab tagada näiteks alarmseadme või reservpumba installeerimisega.

Oht!

Arge laske pumbal suletud pumbatorustiku korral tootada.

6. Seadme hooldamine

Oht!

Tömmake enne igasuguseid hooldamisja puhastustöid vorgupistikväla.

Edasisi hooldus- voi remonditoid, kui kaesolevas peatukis kirjeldatud, tohivad teostada uksnes spetsialistid.

6.1 Regulaarne hooldamine

Seadme kestva ning laitmatu talitlemise tagamiseks on vajalik regulaarne hooldamine. See kehtib ka siis, kui seadet pikema aja valtel sisse ei lulitata (nt. settešahtides kaitades).

Seadme puhastamine

1. Loputage pump puhta veega ara.
   Eemaldage tugev mustus nagu nt.
   vetikasadestised harja ja
   noudepesuvahendiga.
2. Pumba sisemiseks loputamiseks: Sukeldage pump puhta veega mahutisse ja lulitage hetkeks sisse.

6.2 Seadme hoiustamine

Tähelepanu!

Külmumine rikub seadme ja tarvikud, sest need sisaldayad alati yet!

Külmumisohu korral eemaldage seade ja hoiustage seda kulma eest kaitstult.

7. Probleemid ja rikked

Oht!

Enne igasuguseid toid seadmel: Tommake vorgupistik valja.

7.1 Rikkeotsing

Pump ei toöta:

Vorgupinge puudub.
- Kontrollige kaablit, pistikut, pistikupesa ja kaitset.
- Liiga kadal vorgupinge.
- Kasutage piisava sooneristloikega pikenduskaablit.
- Mootor üle kuumenenud, mootorikaitse rakendunud.
- Körvaldage ülekuumenemise pöhjus (pump võörkehaga blokeeritud?)
- Peale mahajahumist lulitub seade iseseisvalt sisse tagasi.
Ujukiluliti ei lulita pumpa tousva veetaseme korral sisse.
- Tehke kindlaks, et ujkiluliti saab piisaval maaral liikuda. Kui seade ei luliti ujkiluliti piisavast liikumisvabadusest hoolimata sisse: Saatke seade omarigis meie esinduse teenindusse.

Mootor müriseb, ei käivitu:

• Tiivik võörkehaga blokeeritud.

• Puhastage tiivik.

Pump toötab, aga ei pumpa korralikult:

Pumpamiskorgus liiga suur.
- Järgige maksimaalset pumpamiskörgust (vt. „Tehnilsed andmed").
- Röhutorustik kahekorra murtud.
Vedage rohutorustik sirgelt.
- Röhutorustik ebeta.
- Tihendage rohutorustik āra, tōmmake keermesliited kinni.
- Tagasilöögiklapp valesti paigaldatud.

• Pump imeb o'hku sisse.

• Tehke kindlaks, et on olemas piisav veetagavara.

• Võörkehad (puhastage seade)
• Manuaalne reziim ette seadistatud (madaläraimu).
• Hoidke pumpa vedelikku sukeldamisel viltu.

Pump toötab kestvalt:

• Tehke kindlaks, et ujukiluliti saab piisaval mäaral liikuda.

8. Remont

Oht!

Elektritööristade remonditöd tohivad teostada üksnes elektrispetsialistid!

Remondivajadusega elektritööristad võite saata omarigis meie esinduse teenindusse. Aaddress leiate varuosade ninekirjast. Palun kirjeldage remonti saatmisel kindlaksmääratud viga.

9. Utiliseerimine

Elektriseadmed ei kuulu
majapidamisprügihulka.Vastavalt
kasutatud elektri- ja
elektroonikaseadmeid käsitlevale
Euroopa direktiivile 2002/96/Eü
tuleb kasutatud elektriseadmed

eraldi kokku koguda ning
keskkonnasobralikku taaskasutusse
suunata.

Kasutusest körvaldatud seadmete utiliseerimise kohta saate teavet kohalikust valla- voi linnavalitsusest.

Seadme pakendmaterial on 100% ulatuses taaskasutatav.
