GEBRUIKSAANWIJZING TDP 7501 S METABO

1. Het apparatus in een oogop-slag

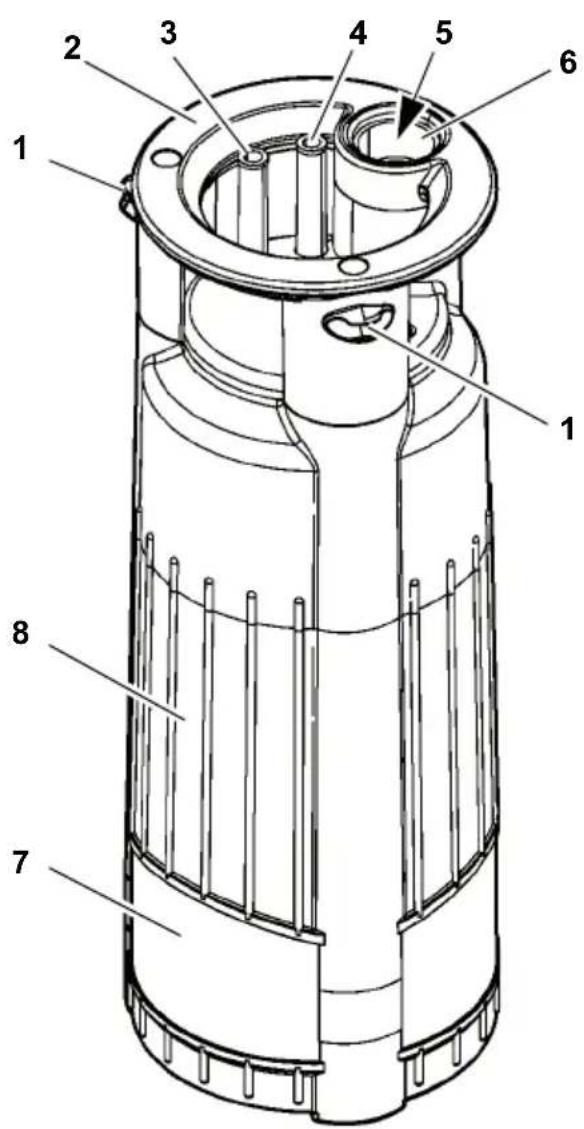

1 niveauregeling vlotterschakelaar
2 handgrendel / ophangoog
3 netsnoer met stekker
4 vlotterschakelaar
5 terugslagklep
6 drukaansluiting voor multiadapter
7 aanzuigopening
8 pomphuis

2. Lees deze tekst voor u begint!

• Lees deze gebruiksaanwijzing voor de ingebruikneming geheel door. Neem waarbij vooral de veiligheidsinstrumenties in acht.
• Deze gebruiksaanwijzing richt zich aan Personen met technische grondkennis in

het werken met toestellen zoals het hier beschreiben toestel. Als u geen ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren Personen op te eisen.

• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat Niet in gebruik nemen!
• De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.
  -Bewaar alle bij het apparaat geleverde documenten, zodate u zich indien nodig kurz informeren. Bewaar het koopbewijs voor eventuale garantiegeallen op.
• Als u het toestel uitleent of verkoopt, geef dan alle meegeleverde documenten mee.
  Voor beschadigingen die ontstaan,ondat\ deze gebruiksaanwijzing Niet werden opgevolgd, aanvaardt de fabrikant geen aansprakelijkheid.

De informaties in deze gebruiksaanwijzing zijn als volgt gekenmerkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijke letsels door elektrische schok.

Let op!

Waarschuwing voor materièle schade.

Aanwijzing:

Aanvullende informatatie.

Cijfers op afbeeldingen (1, 2, 3, ...)

• kentekenen afzonderlijke delen;
• waar doordlopend genummerd;

• refereren aan de passende getallen in de haakjes (1), (2), (3) ... in de naburige tekst.

• Handelingen, waar bij op de volgorde要去 worden gelet, zichen genummerd.

• Handelingen met willekeurige volgorde..., Zijn met een punt gekenmerkt.
  Lijsten zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreve den gebruik van het systeme

Het apparaat isuitsluitend bestemd voor privegebruik in huis- en tuinomgeving.

Toegelaten pompvloeistof: zuiver water

Elke andere vom van gebruik geldt als nicht doelmatig en is verboden.

Typische toepassingsgebieden

Uitpompen van tanks, waterbekkens, zwembaden, zinkputten of overstroomderuimten.
- Besproeien van tuinen en gazonsuit lager gelegen bronnen of opvangtanks.
Huiswatertoevoer.

Verboden gebruik

Het apparatus is nicht voor

• het pompen van vloeistoffen met een temperatuur >35^
• drinkwatertoevoer of het pmpen van levensmiddelen.
• het pompen van zout water.
• het pompen van explosieve, ontvlambare, agressieve of gevaarlijke stoffen en faecalien.
• commercieel of industrieel gebruik.
  -permanentecirculatie(vijver).

Personen (met inbegrip van kinderen enjongeren) mogen het apparaat Niet gebruiken als ze

• over beperkte lichamelijke en/of mentale vaardigheden beschikken.
  -onvoldoende waarnemingsvermogen hebben.
  onvoldoende ervaring en/of kennis met resp. in de omgang met het apparaat hebben of
• de handleiding nicht gelezen en begrepen hebben.

Voor schade door boutief gebruik aanvaardt de fabrikant geen verantwoordelijkheid.

Door onreglementair gebruik, veranderingen aan het toestel of door gebruik van onderden die Niet door de fabrikant gekeurd en vrijgeveen zijn, hunnen Niet te Voorziene beschadigingen ontstaan!

3.2 Algemene veiligheidsvoorschriften

• Neem bij gebruik van dit apparaat de vol-gende veiligheidsvoorschriften in acht om

gevaar voor Personen of materiele schadete voorkomen.

• Neem wettelijk richtlijnen of voorschriften terpreventie van ongevallen voor de omgang met dompelpompen in acht.
• Neem bij gebruik van het apparaat in zwembaden en tuinvijvers en hun beschermbereik de bepalingen volgens DIN VDE 0100 -702, -738 in acht.

Ook eventueleplaatselijkevoerschriften要去en worden gevolgd.

Voor de beveiliging van het apparaat要去en automatische differentieelschakelaar (RCD) met een nominale foutstroom van maximaal 30mA worden gezruikt.

! Algemeen gevaar!

Gebruik het apparaat Niet als er Personen in contact staan met de pompvloeistof (bijv. in het zwembad of de tuinvijver)!

De volgende restrisico's blijven bij het gebruik van dompelpompen principieel bestaan - ze können ook door veiligheidsvoorzieningen Niet volledig worden vermeden.

! Gevaar door omgevingsinvloeden!

Gebruik het apparaat Niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

4 Gevaar door elektriciteit!

Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uithet stopcontact.

Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskun-dig geinstalleerd, geaard en getest+zijn. Nett spanning en afzekering moeten overeen-stemmen met de Technische gegevens.

Apparaat.altijd optillen of transporteren aan de handgreep, nooit aan het netsnoer of de drukslang.

Verlengsnoeren要去en een voldoende gro- te aderdiameter hebben. Kabeltrommels moeten volledig afgerold zich.

Netsnoer en verlengsnoer nicht knikken, kneuzen, rukken of overrijden; gegen scherpe kanten, olie en hitte beschemen.

Het verlengsnoer mag Niet in contact komen met de te pompen vloeistof.

Vór werkzaamheden aan het toestel, de stekker uit het stopcontact trekken.

Gevaar voor elektrische schok door eken aan het apparaat!

Controleer het apparaat, vooral net- en verlengsnoer, netstekker en vlotterschakelaar, voor ieder gebruik op eventuele beschadigingen. Levensgevaar door elektrische schok!

Voer nooit zich herstellingen uit aan het apparaat! Bij ondeskundig uitgevoerde herstellingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

4. Montage en plaatsing

4.1 Drukleiding aansluten

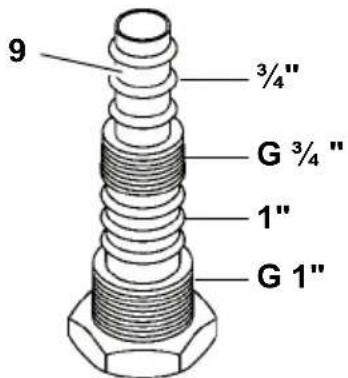

1. Bij maximale drukleidingsdiameter: kleiner aansluitstuk aan de multiadapter (9) afsnijden.

Aanwijzing

De beste pompcapaciteit worden bereikt met de maximale drukleidingsdiameter.

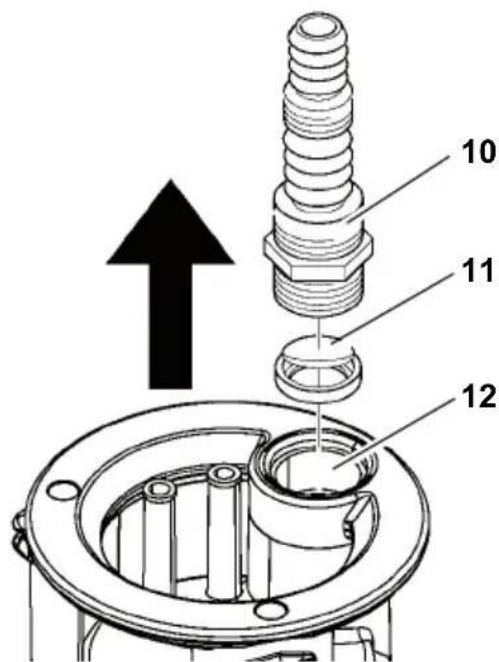

1. Terugslagklep (11) in drukaansluiting (12) plaatsen. De terugslagklep moet in de richting van de pij geopend+kennen worden. (opschrift "UP" op de terugslagklep waar de multiadapter toe).
2. Multiadapter (10) in de drukaansluiting (12) schroeven.
3. Drukleiding op multiadapter (10) schuiven en met een slangklem bevestigen.

4.2 Kabel vlotterschakelaar bevestigen

iAanwijizing

Bevestig de kabel van de vlotterschakelaar zo dat de afstand tussen kabelhouser en vlotterschakelaar min. 100 mm bedraagt.

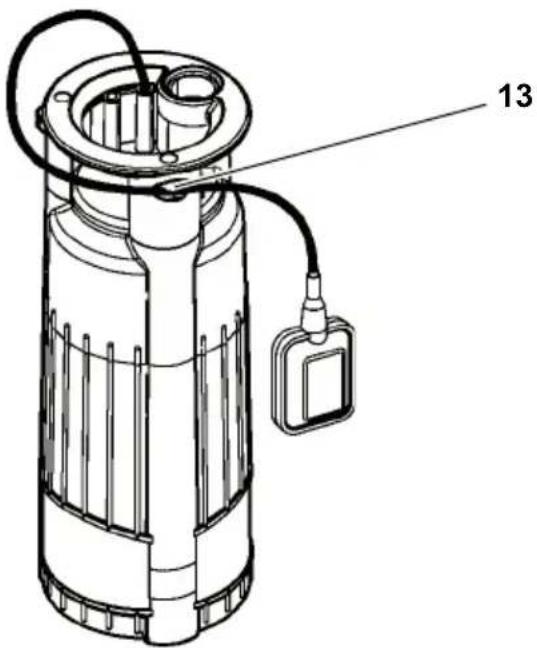

Klem de vlotterschakelaarkabel zoals afgebeeld in de kabelhouser (13). Bevestig de kabel zo in de kabelhouser dat hij nicht kan verschuiven.

Let op!

De vlotterschakelaarkabel kan beschadigd worden.

Trek nooit aan de vlotterschakelaarkabel om de positie in de kabelhouser te veranderen! Maak de kabel in de kabelhouser los en klem hem op de gewenste positie wee in de kabelhouser.

4.3 Opstelinstructies

Benodigde ruimte ca. 50~cm× 50~cm Voor een probleemloze werking van de vlotterschakelaar moet deze zich vrij kunnen bewegen.
- De in de Technische gegevens vermelde bedrijfsdiepte mag nicht worden overschreten, het apparaat mag nicht dieper in het water worden gedompeld.
- Plaats de pomp zo dat de aanzuigopeningen Niet geblokkeerd+kennen worden door vreemde voorwerpen. Plaats de pomp eventueel op een onderlaag.
Zorg ervoor dat de pomp stabel staat.

4 Gevaar voor elektrische schokken door gebroken kabels!

Apparaat Niet optillen of transporteren aan de kabels of de drukslang! De kabels en de drukslang zichniet geschikt voor de trekbelasting door het gewicht van het apparaat.

4.4 Apparaat plaatsen

1. Pomplichtjes schuin in de te pompen vloeistof dompelen, opdat zich aan de onderkant geen luchtpolster vomt. Hierdoor zou het aanzuigen worden verhinderd. Zodra de pomp is ingedompeld, kan ze weeuer worden opgericht.
2. Laat de pomp op de bodem van het vloeistofreservoir zakken.

Bevestig een voldoende sterk touw aan het ophangoog om de pomp teCTXen zakken.
De pomp kan ook hangend aan een touw worden gebruikt.
3. Voor u de pomp opniow in gebruik neemt, moet u erop letten dat de pompleiding volledig leeg is. Indien nodig de pomp onluchten.

5. Bediening

5.1 In- en uitschakelen

Nadat u het apparaat aangesloten hebt op het stroomnet, worden het door de vloitterschakelaar automatisch ingeschakeld (14) en uitgeschakeld (15). Het schakeltijdstip is afhankelijk van het waterpeil.

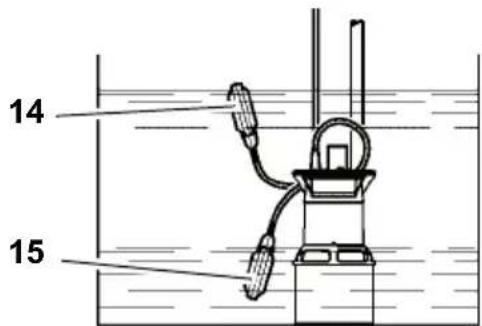

In- en uitschakeltijdstip van de pomp verstellen

De positie van de vloitterschakelaarkabel in de kabelhouser kan veranderd worden. Hier-door wordt de afstand tussen in- en uitschakelpunt van de pomp versteld:

• vlotterschakelaar aan "korte kabel": in- en uitschakelpunt liggen)dicht bijeen.
• vlotterschakelaar aan "lange kabel": in- en uitschakelpunt liggen ver uiteen.

Let op!

Het apparaat kan drooglopen en daardoor beschadigd worden.

De vlotterschakelaar要去aar boven en

onder alkijd beweegbaar blijven, zodat het apparaat in- en uitgeschakeld kan worden.

Gevaar door storingen aan het apat!

Sluit met behulp van geschikte maatregelenuit dat bij storingen aan het apparaat gevolgschade kan ontstaan door de overstroming van kamers. Dit kan bijvoorbeeld worden bereikt door het gebruik van een alarminstallatie of een reservepomp.

Gevaar!

Laat de pomp nicht gegen een gesloten pomp-leiding lopen.

6. Onderhoud

Gevaar!

Voor alle onderhouds- en reinigingswerkzaamheden de stekker uit het stopcontact trekken.

Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

6.1 Regelmatig onderhoud

Om ervoor te zorgen dat het apparaat als tijd storingsvrij werkt, is regelmatig onderhoudoodzakelijk. Dit geldt ook als het apparaat gedurende langere tijd Niet worden ingeschakeld (bijv. bij gebruik in zinkputten).

Apparaat reinigen

1. Spoel de pomp met schoon water. Hardnekkige verontreinigungen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.
2. Binnenkant van de pomp spoelen: pomp onderdompelen in zuiver water en even inschakelen.

6.2 Apparaat bewaren

Let op!

Vorst vernielt apparaat en toebehoren odomat deze alsijd water bevatten!

• Als er kans op vorst bestaat, moet het apparaat samen met het toebehoren worden opgeborgen.

7. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparatusaat begint: trekt u de stekker uit het stopcontact.

7.1 Foutopsoring

Pomp loopt nicht:

• Er is geen netspanning.
• Controller het snoer, de stekker, het stopcontact en de zekering.
• De netspanning is te laag.
• Gebruik een verlengsnoer met voldoende große aderdiameter.
• Motor oververhit, motorbeveiling geactiveerd.
• Verwijder deoorzaak van de oververhitting (pomp geblokkeerd door vreemd voorwerp?)
• Na het afkoelen worden het apparaat automatisch opniew ingeschakeld.
• De vlotterschakelaar schakelt de pomp bij stijgend waterpeil Niet in.
• Controller of de vlotterschakelaar voloende bewegingsvrijheid heeft. Als het apparaat ondanks voloende bewegingsvrijheid van de vlotterschakelaar Niet worden ingeschakeld: apparaat insturen maar de servicevestiging in uw land.

• Loopwiel geblokkeerd door vreemd voorwerp.

• Loopwiel reinigen.

Pomp loopt maar pompjt Niet goed:

• Pompopvoerhoogte te groot.
• Neem de maximale pompopvoerhoogte in acht (zie Technische gegevens).
• Drukleiding geknikt.
  Leg de drukleidingrecht.
• Drukleiding lek.
  Dicht de drukleiding af, trek de schroeven van de schroefklemmen aan.
• Terugslagklep fouit ingebouwd.

Pomp is zeer luid:

Pomp zuigt lustt aan.

• Controller of de watervoorraad voldoende groot is.
  Vreemd voorwerp (apparaat reinigen)
• Manuele modus ingesteld (plat afzui-gen).
  Houd de pomp schuin terwijl u ze in de vloeistof dompelt.

Pomp loopt permanent:

• De vlotterschakelaar bereikt de onderste positie nicht.

• Controller of de vlotterschakelaar voldoende bewegingsvrijheid heeft.

8. Reparatie

! Gevaar!

Reparaties aan elektrische werktuigen mo- gen alleen uitgevoerd worden door elektrotechnici!

Defecte elektrische apparaten können voor reparatie maar de servicevestiging in uw land worden gestuurd. Het adres vindt u bij de lijst met onderdelen.

Geef bijinzending voor reparatie een om-schrijving van het vastgestelde defect.

9. Verwijdering

Elektrische apparaten horen nicht in het huisvuil. Volgens de Europese Richtlijn 2002/96/EG op oude elektrische en elektronische apparaten moet gebruekte elektrische apparatuur afzonderlijk inge

zameld en op een milieuvriendelijk manier verwerkt worden.

Meer informatie over möglichkheden voor de verwijdering van afgedankte apparatuur krijgt u bij uw gemeente- of stadsbestaar.

Het verpakkingsmaterial kan volledig worden gerecycleerd.
