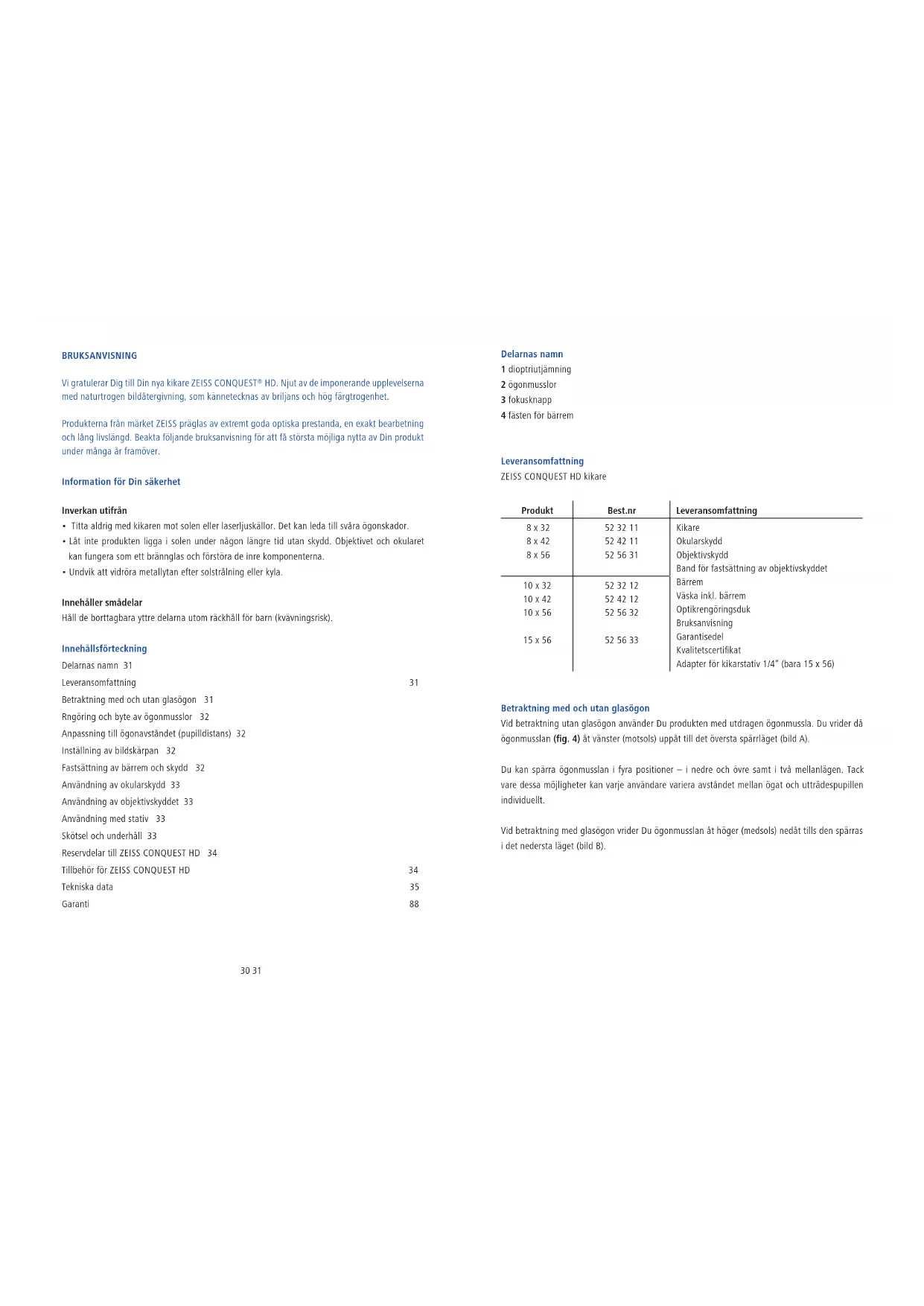

BRUKSANVISNING Conquest ZEISS

HD. Njut av de imponerande upplevelserna med naturtrogen bildåtergivning, som kännetecknas av briljans och hög färgtrogenhet. Produkterna från märket ZEISS präglas av extremt goda optiska prestanda, en exakt bearbetning och lång livslängd. Beakta följande bruksanvisning för att få största möjliga nytta av Din produkt under många år framöver. Information för Din säkerhet Inverkan utifrån Titta aldrig med kikaren mot solen eller laserljuskällor. Det kan leda till svåra ögonskador. Låt inte produkten ligga i solen under någon längre tid utan skydd. Objektivet och okularet kan fungera som ett brännglas och förstöra de inre komponenterna. Undvik att vidröra metallytan efter solstrålning eller kyla. Innehåller smådelar Håll de borttagbara yttre delarna utom räckhåll för barn (kvävningsrisk). Innehållsförteckning Delarnas namn 31 Leveransomfattning 31 Betraktning med och utan glasögon 31 Rngöring och byte av ögonmusslor 32 Anpassning till ögonavståndet (pupilldistans) 32 Inställning av bildskärpan 32 Fastsättning av bärrem och skydd 32 Användning av okularskydd 33 Användning av objektivskyddet 33 Användning med stativ 33 Skötsel och underhåll 33 Reservdelar till ZEISS CONQUEST HD 34 Tillbehör för ZEISS CONQUEST HD 34 Tekniska data 35 Garanti 88 Delarnas namn 1 dioptriutjämning 2 ögonmusslor 3 fokusknapp 4 fästen för bärrem Leveransomfattning ZEISS CONQUEST HD kikare Produkt Best.nr Leveransomfattning 8 x 32 8 x 42 8 x 56

Kikare Okularskydd Objektivskydd Band för fastsättning av objektivskyddet Bärrem Väska inkl. bärrem Optikrengöringsduk Bruksanvisning Garantisedel Kvalitetscertifikat Adapter för kikarstativ 1/4” (bara 15 x 56) 10 x 32 10 x 42 10 x 56 15 x 56

Betraktning med och utan glasögon Vid betraktning utan glasögon använder Du produkten med utdragen ögonmussla. Du vrider då ögonmusslan (fig. 4) åt vänster (motsols) uppåt till det översta spärrläget (bild A). Du kan spärra ögonmusslan i fyra positioner – i nedre och övre samt i två mellanlägen. Tack vare dessa möjligheter kan varje användare variera avståndet mellan ögat och utträdespupillen individuellt. Vid betraktning med glasögon vrider Du ögonmusslan åt höger (medsols) nedåt tills den spärras i det nedersta läget (bild B).32 33 Rengöring och byte av ögonmusslor Ögonmusslorna (hel uppsättning) kan skruvas av kikaren för utbyte eller rengöring. Skruva först ut ögonmusslan uppåt (fig. 4) fram till anslaget, och skruva sedan bort den helt i samma vridriktning via en gänga. Efter rengöring eller utbyte skruvar Du fast ögonmusslan igen genom att vrida åt höger (medsols) fram till anslaget på den nedersta spärrnivån. Sätt sedan på ögonmusslan på kikaren, skruva åt höger fram till anslaget, och dra åt. Anpassning till ögonavståndet (pupilldistans) Genom att böja på mitten av kikaren runt centrumaxeln ställer Du in ögonavståndet så att en cirkelrund bild visas när Du tittar med bägge ögonen. Skärpeinställning Kikaren har en fokusknapp (fig. 1/3) och en dioptriutjämning (fig. 1/1). Vid inställning sluter man det högra ögat och ställer in bilden skarpt med fokusknappen (fig. 1/3) i den vänstra kikarhalvan. Därefter sluter man det vänstra ögat och - om så krävs - justerar bildskärpan i den högra kikarhalvan med dioptriutjämningen (fig. 1/1). Dioptriinställningen har en skala med symbolerna ”+” och ”–” och en indexpunkt som stopp- punkt (inställning av dioptriutjämningen för olika användare). OBS: Använd alltid samma objekt när Du ställer in båda bilderna skarpt! För fortsatt skärpein- ställning på olika avstånd behöver man bara använda fokusknappen (fig. 1/3). Fastsättning av bärrem och skydd Bärremmen, okularskyddet och objektivskyddet ligger i förpackningen. De fästs på bärremsög- lorna på kikaren, eller fästs med bärremmen på kikaren, enligt fig. 2 + 3 + 5. Remmen till objektivskyddet skall fästas direkt (till höger eller vänster) på objektivskyddet. An- vänd bärremmen eller någon av de båda bärremsöglorna för fastsättningen på kikaren. OBS: Bärremmen skall föras in endast en gång genom ögorna på okularskyddet. Innan man sätter fast bärremmen, se fig. 3, måste man ställa in remlängden till önskad längd genom att antingen mata på eller minska på bandet. Gör på samma sätt på den andra sidan. Om man så vill, kan man trä in okularskyddet endast på den ena sidan. Användning av okularskyddet Okularskyddet sitter på ögonmusslorna. Innan kikaren skall användas drar man av skyddet med pekfingrarna. Användning av objektivskyddet Objektivskyddet sitter i objektivet. Innan kikaren skall användas drar man av skyddet med pekf- ingrarna. Fastsättning på stativ Kikarna i ZEISS CONQUEST HD-serien kan fästas med ett vanligt fotostativ i kombination med den ZEISS Adapter för kikarstativ 1/4” eller universella ZEISS kikarstativadaptern. Beställningsnumren för ZEISS stativ och kikarstativadaptern Binofix återfinns i kap. Tillbehör för ZEISS CONQUEST HD. Skötsel och underhåll Kikaren är försedd med ZEISS LotuTec

-beläggning. Det effektiva skyddsskiktet på linsytorna minskar märkbart nedsmutsningen av linsen, genom att ytan blir mycket glatt. En kraftig avrin- ningseffekt uppstår. Alla slags föroreningar får svårare att fastna och går att avlägsna snabbt, enkelt och utan spår. Samtidigt är LotuTec

-beläggningen motståndskraftig och slittålig. Vid rengöring av linsytan rekommenderar vi den medföljande optikrengöringsduken från ZEISS. Fett, fingeravtryck och smuts avlägsnas enkelt och utan spår. Grövre smutspartiklar (t.ex. sand) på linserna skall inte torkas av, utan blåsas bort, eller avlägsnas med en hårpensel. Andra textilier, som klädesplagg eller näsdukar, kan repa linsen och ladda upp den statiskt. Vi rekommenderar regelbunden rengöring av linsytorna. Smuts, i synnerhet fett eller fingeravtry- ck, kan angripa linsernas yta efter en tid. Den svampbeläggning som kan bildas på optiken, i synnerhet i tropiska miljöer, motverkas av en torr förvaringsplats och god ventilation av de yttre linsytorna.34 35 Reservdelar för ZEISS CONQUEST HD Om Du skulle behöva reservdelar till Din kikare, t.ex. skydd, ber vi Dig kontakta Din återförsäljare, representanten i Ditt land eller vår kundtjänst. Våra telefontider för kundförfrågningar är måndag – fredag, kl. 8 till 18 (MET). Tel.: +49 (0) 64 41-4 67 61 Fax: +49 (0) 64 41-4 83 69 service.sportsoptics@zeiss.de Tillbehör för ZEISS CONQUEST HD

Air Cell Komfort bärrem 52 91 13 Aluminiumstativset inkl. videohuvud och bärrem 00 00 00-1778-480 Kolstativset inkl. videohuvud och bärrem 00 00 00-1793-996 Adapter för kikarstativ 1/4” 52 83 88 Binofix kikare stativadapter 52 83 87 Förstoringsglas 3 x12 Mono 52 20 12 Adapter för ZEISS CONQUEST HD 42 52 83 77 Adapter for ZEISS CONQUEST HD 56 52 83 79

Tillbehör ingår inte i leveransomfattningen! Tekniska data 8x32 10x32 8x42 10 x 42 8x56 10x56 15x56 Förstoring 8 10 8 10 8 10 15 Objektivdiameter (mm) 32 32 42 42 56 56 56 Utträdespupilldiameter (mm) 4 3,2 5,25 4,2 7 5,6 3,7 Skymningstal 16 17,9 18,3 20,5 21,2 23,7 29,0 Synfält (m/1000m) 140 118 128 115 125 115 80 Subjektiv siktvinkel (°) 64 68 59 66 57 66 69 Närinställningsgräns (m) 1,5 2 3,5 Dioptrijustering (dpt) +/- 4 Utträdespupiller (mm) 16 18 Pupillavstånd (mm) 54 - 74 57 - 74 Objektivtyp HD-Typ Prismasystem Schmidt-Pechan Abbe-König Härdning LotuTec

/ T* Kvävefyllning Ja Vattentäthet (mbar) 400 Funktionstemperatur (°C) -20 / +63 Längd (mm) 132 150 210 Bredd vid en ögonvidd på 65 mm (mm) 118 120 145 Vikt (g) 630 795 1265 1275 1295 Ändringar av utförande och leveransomfattning, vilka syftar till teknisk vidareutveckling, förbehållna.36 37 KAYTTÖOHJE Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi ZEISS CONQUEST

Garanti för kikare, tubkikare och kikarsikten Namnet ZEISS står för hög kvalitet och pålitlighet. Därför lämnar vi som tillverkare – oberoende av säljarens garantiförpliktelser gentemot kunden – för denna ZEISS-produkt en garanti på 10 år. Garantin omfattar följande: Vid fel som beror på material- eller tillverkningsfel i de optiska och mekaniska komponenterna står vi för arbets- och materialkostnaderna under 10 år efter köpet (inköpsdatum). Vid fel som beror på material- eller tillverkningsfel i de elektroniska komponenterna står vi för arbets- och materialkostnaderna under de 2 första åren efter köpet (inköpsdatum). Vi förbehåller oss rätten att reparera defekta produkter, byta ut defekta delar eller byta ut produkten mot en likartad, felfri produkt. Om det rör sig om en apparat i en speciell färg, förbehåller vi oss rätten att byta ut den mot en apparat i standardfärg. Alla slags övriga krav eller anspråk i samband med denna garanti uteslutes. Garantin omfattar inte fel som uppstått på grund av felaktig användning eller då ett icke originaltillbehör använts. Garantin gäller inte då av oss ej godkända personer genomfört ingrepp eller reparationer. På slitagedelar som bärremmar, skyddslock, gummiarmering, plastdelar och dylikt lämnar vi garanti enligt de lagstadgade garantireglerna. Övriga lagstadgade eller kontraktsenliga garantianspråk är ej giltiga, i synnerhet inte ersättningsanspråk för skador som inte uppstått direkt på varan (indirekta skador). Detta gäller inte vid uppsåtliga skador eller vid grov oaktsamhet där lagen är tvingande. Om du vill registrera din ZEISS produkt hos oss, så kan göra det via vår onlineregistrering på vår webbsida www.zeiss.com/sportsoptics/registration. Efter registreringen skickar vi ett bekräftelsemejl. Principiellt rekommenderar vi att apparater alltid skickas in i originalförpackningen tillsammans med registreringsbekräftelsen, antingen direkt till vår kundservice i Wetzlar (adress se nedan) eller via en ZEISS återförsäljare. Vänligen skicka med garantikortet/registreringsbekräftelsen om du har dem och/eller inköpskvittot. Det är viktigt att du bifogar en kort beskrivning av vad som ska repareras – det påskyndar handläggningen och du får tillbaka din apparat snabbare. Ladda gärna ner reparationsformuläret för detta ändamål. Du hittar det på vår webbsida i Download-centret eller under Service & Reparation. Du behöver bara fylla i bladet och skicka in det tillsammans med den väl förpackade produkten. Förbundsrepubliken Tysklands lagar gäller. Laga domstol för näringsidkare är Wetzlar. Carl Zeiss Sports Optics GmbH Carl Zeiss Group Gloelstrasse 3-5 D-35576 Wetzlar Germany
