NÁVOD K OBSLUZE Conquest ZEISS

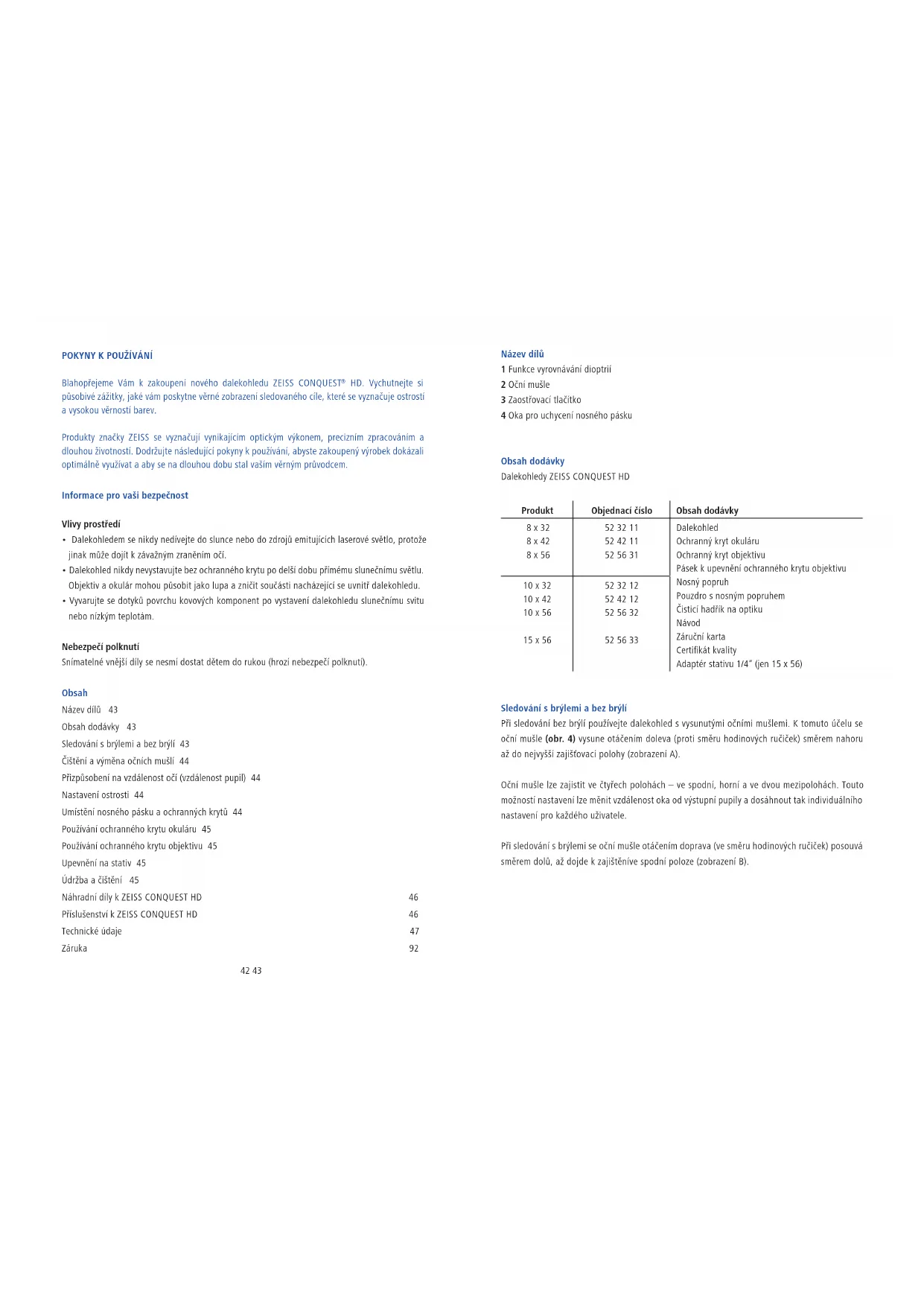

Blahopřejeme Vám k zakoupení nového dalekohledu ZEISS CONQUEST

HD. Vychutnejte si působivé zážitky, jaké vám poskytne věrné zobrazení sledovaného cíle, které se vyznačuje ostrostí a vysokou věrností barev. Produkty značky ZEISS se vyznačují vynikajícím optickým výkonem, precizním zpracováním a dlouhou životností. Dodržujte následující pokyny k používání, abyste zakoupený výrobek dokázali optimálně využívat a aby se na dlouhou dobu stal vaším věrným průvodcem. Informace pro vaši bezpečnost Vlivy prostředí Dalekohledem se nikdy nedívejte do slunce nebo do zdrojů emitujících laserové světlo, protože jinak může dojít k závažným zraněním očí. Dalekohled nikdy nevystavujte bez ochranného krytu po delší dobu přímému slunečnímu světlu. Objektiv a okulár mohou působit jako lupa a zničit součásti nacházející se uvnitř dalekohledu. Vyvarujte se dotyků povrchu kovových komponent po vystavení dalekohledu slunečnímu svitu nebo nízkým teplotám. Nebezpečí polknutí Snímatelné vnější díly se nesmí dostat dětem do rukou (hrozí nebezpečí polknutí). Obsah Název dílů 43 Obsah dodávky 43 Sledování s brýlemi a bez brýlí 43 Čištění a výměna očních mušlí 44 Přizpůsobení na vzdálenost očí (vzdálenost pupil) 44 Nastavení ostrosti 44 Umístění nosného pásku a ochranných krytů 44 Používání ochranného krytu okuláru 45 Používání ochranného krytu objektivu 45 Upevnění na stativ 45 Údržba a čištění 45 Náhradní díly k ZEISS CONQUEST HD 46 Příslušenství k ZEISS CONQUEST HD 46 Technické údaje 47 Záruka 92 Název dílů 1 Funkce vyrovnávání dioptrií 2 Oční mušle 3 Zaostřovací tlačítko 4 Oka pro uchycení nosného pásku Obsah dodávky Dalekohledy ZEISS CONQUEST HD Produkt Objednací číslo Obsah dodávky 8 x 32 8 x 42 8 x 56

Dalekohled Ochranný kryt okuláru Ochranný kryt objektivu Pásek k upevnění ochranného krytu objektivu Nosný popruh Pouzdro s nosným popruhem Čisticí hadřík na optiku Návod Záruční karta Certifikát kvality Adaptér stativu 1/4” (jen 15 x 56) 10 x 32 10 x 42 10 x 56 15 x 56

Sledování s brýlemi a bez brýlí Při sledování bez brýlí používejte dalekohled s vysunutými očními mušlemi. K tomuto účelu se oční mušle (obr. 4) vysune otáčením doleva (proti směru hodinových ručiček) směrem nahoru až do nejvyšší zajišťovací polohy (zobrazení A). Oční mušle lze zajistit ve čtyřech polohách – ve spodní, horní a ve dvou mezipolohách. Touto možností nastavení lze měnit vzdálenost oka od výstupní pupily a dosáhnout tak individuálního nastavení pro každého uživatele. Při sledování s brýlemi se oční mušle otáčením doprava (ve směru hodinových ručiček) posouvá směrem dolů, až dojde k zajištěníve spodní poloze (zobrazení B).44 45 Čištění a výměna očních mušlí Oční mušle (kompletní sestavu) lze za účelem výměny nebo čištění odšroubovat z dalekohledu. Oční mušle (obr. 4) se vytočí až po zarážku směrem nahoru a ve stejném směru se přetáhne přes závit a vyšroubuje se. Po vyčištění nebo výměně se oční mušle zašroubuje otáčením doprava (ve směru hodinových ručiček) až na doraz do spodní zajišťovací polohy. Poté se oční mušle nasadí na dalekohled a také se otáčením doprava zašroubuje na doraz a utáhne se. Přizpůsobení na vzdálenost očí (vzdálenost pupil) Dalekohled lze uprostřed ohnout a nastavit na vzdálenost očí uživatele tak, aby se při sledování vytvořil kulatý náhled. Nastavení ostrosti obrazu Dalekohled je vybaven zaostřovacím tlačítkem (obr. 1/3) a funkcí vyrovnávání dioptrií (obr. 1/1). K nastavení ostrosti obrazu zavřete nejprve pravé oko a ostrost nastavte zaostřovacím tlačítkem (obr. 1/3) v levé polovině dalekohledu. Poté zavřete levé oko a – pokud to bude nutné – nastavte ostrost pravé poloviny dalekohledu pomocí funkce vyrovnávání dioptrií (obr. 1/1). Nastavení dioptrií je vybaveno stupnicí se značkami „+“ a „–“, dále indexním orientačním bodem (nastavení vyrovnání dioptrií pro různé uživatele). Upozornění: K nastavení ostrosti obou polovin obrazu používejte vždy stejný objekt! Pro další nastavení ostrosti obrazu na různé vzdálenosti se používá jen zaostřovací tlačítko (obr. 1/3). Nasazení nosného pásku a ochranných krytů V balení se nachází nosný pásek, ochranný kryt okuláru a ochranné kryty objektivů. Ty se upevňují, jak je znázorněno na obr. 2 + 3 + 5, na oka pro uchycení nosného pásku na dalekohledu, popř. s nosným páskem na dalekohled. Pásek pro ochranný kryt objektivu se připevňuje přímo (buď vpravo nebo vlevo) na ochranný kryt objektivu. K upevnění na přístroji použijte buď nosný popruh nebo jedno z obou ok pro uchycení nosného popruhu. Upozornění: Oky na ochranném krytu okuláru nosný pásek pouze jednoduše provlečte. Před upevněním nosného pásku dle obr. 3 je nutné nastavit délku pásku jeho utažením nebo po- volením. Na druhé straně dalekohledu postupujte ve stejném pořadí. Dle vlastního uvážení lze ochranný kryt okuláru navléknout také pouze na jedné straně. Používání ochranného krytu okuláru Ochranný kryt okuláru zakrývá oční mušle. Před použitím dalekohledu se ochranný kryt okuláru sundá ukazováčkem Používání ochranného krytu objektivu Ochranný kryt objektivu se upevňuje na objektiv. Před použitím dalekohledu se ochranný kryt objektivu sundá ukazováčkem. Upevnění na stativ Dalekohledy konstrukční řady ZEISS CONQUEST HD lze používat společně s ZEISS adaptér stativu 1/4“ nebo univerzálním adaptérem na stativ pro dalekohledy ZEISS na každém standardním stativu. Objednací čísla stativů ZEISS a adaptéru Binofix na stativ pro dalekohledy jsou uvedena v kapitole Příslušenství k ZEISS CONQUEST HD . Údržba a čištění Dalekohled je vybaven povrchovou úpravou ZEISS LotuTec

. Účinná ochranná vrstva na pov- rchu čoček snižuje znatelně znečištění díky obzvlášť hladkému povrchu a s ním souvisejícímu výraznému odperlovacímu efektu. Všechny druhy nečistot tak přilnou méně a lze je rychle, snadno a beze šmouh odstranit. Povrchová úprava LotuTec

je přitom trvanlivá a odolná proti oděru. K čištění povrchu čočky doporučujeme čisticí hadřík pro optické produkty ZEISS, který je součástí balení. Hadříkem lze snadno a bez šmouh odstraňovat mastnotu, otisky prstů a nečistoty. Hrubé částice nečistot (např. písek) z čoček nestírejte, ale odfoukněte je nebo je odstraňte čistícím štětečkem. Jakékoliv jiné textilie, jako např. části oděvů nebo kapesníky mohou čočky poškrábat nebo vést ke vzniku statického náboje. Doporučujeme pravidelné čištění povrchů čoček. Nečistoty, zejména mastnota nebo otisky prstů, mohou po určité době poškodit ochrannou vrstvu povrchů čoček. Proti výskytu plísní, k němuž může docházet zejména v tropech, je účinné uskladnění v suchu a neustálé dobré větrání vnějších ploch čoček.46 47 Náhradní díly k ZEISS CONQUEST HD Pokud potřebujete pro svůj dalekohled náhradní díly, např. ochranné kryty, obraťte se prosím na specializovaného prodejce, obchodní zastoupení společnosti nebo na náš zákaznický servis. Pro telefonické dotazy týkající se servisu jsme k dispozici od pondělí do pátku od 8 do 18 hodin (SEČ). Tel.: +49 (0) 64 41-4 67 61 Fax: +49 (0) 64 41-4 83 69 service.sportsoptics@zeiss.de Příslušenství k ZEISS CONQUEST HD

Air Cell Komfort nosný popruh 52 91 13 Hliníková sada stativu včetně video hlavice a nosného pásku 00 00 00-1778-480 Karbonová sada stativu včetně video hlavice a nosného pásku 00 00 00-1793-996 Adaptér stativu 1/4“ 52 83 88 Binofix adaptér na stativ pro dalekohledy 52 83 87 Zvětšovací nástavec 3 x12 Mono 52 20 12 Adaptér k ZEISS CONQUEST HD 42 52 83 77 Adapter k ZEISS CONQUEST HD 56 52 83 79

Příslušenství není součástí balení! Technické údaje 8x32 10x32 8x42 10 x 42 8x56 10x56 15x56 Zvětšení 8 10 8 10 8 10 15 Průměr objektivu (mm) 32 32 42 42 56 56 56 Průměr výstupních pupil (mm) 4 3,2 5,25 4,2 7 5,6 3,7 Soumrakový koeficient 16 17,9 18,3 20,5 21,2 23,7 29,0 Zorné pole (m/1000m) 140 118 128 115 125 115 80 Subjektivní zorný úhel (°) 64 68 59 66 57 66 69 Mez nastavení na krátkou vzdálenost (m) 1,5 2 3,5 Rozmezí nastavení dioptrií (dpt) +/- 4 Vzdálenost výstupních pupil (mm) 16 18 Vzdálenost zornic (mm) 54 - 74 57 - 74 Typ objektivu HD-Typ Hranolová soustava Schmidt-Pechan Abbe-König Vytvrzení LotuTec

/ T* Dusíková náplň Ano Vodotěsnost (mbar) 400 Funkční teplota (°C) -20 / +63 Délka (mm) 132 150 210 Šířka v případě rozestupu očí 65 mm (mm) 118 120 145 Hmotnost (g) 630 795 1265 1275 1295 Změny v provedení a obsahu dodávky, které slouží dalšímu vývoji produktu, jsou vyhrazeny.48 49

Záruka výrobce na dalekohledy, teleskopy a puškohledy Jméno ZEISS znamená vysokou úroveň kvality a spolehlivosti. Nezávisle na záručních závazcích prodejce vůči kupujícímu poskytuje výrobce ZEISS na tento produkt 10letou záruku v následujícím rozsahu: V případě nedostatků, které vyplývají z chyb materiálu nebo zpracování optických a mechanických komponent, neseme 10 let po jejich zakoupení (datum koupě) náklady za práci a materiál. Vpřípadě nedostatků, které vyplývají zchyb materiálu nebo zpracování elektronických komponent, neseme v prvních 2 letech po jejich zakoupení (datum koupě) náklady za práci a materiál. Vyhrazujeme si právo dle vlastního uvážení vadné výrobky opravit, poškozené díly vyměnit nebo výrobek nahradit podobným, nezávadným výrobkem. Jedná-li se o přístroj zvláštní barvy, vyhrazujeme si právo jej vyměnit za přístroj standardní barvy. Další nároky jakéhokoliv druhu a uplatňované v souvislosti s touto zárukou z jakéhokoliv právního titulu jsou vyloučeny. Záruční nároky nelze uplatnit v případě poškození způsobeného nesprávným používáním nebo v případě použití příslušenství jiných výrobců. Záruka zaniká v případě zásahu nebo opravy produktu servisem, který není autorizován naší společností. Na části podléhající opotřebení, mezi které patří nosné popruhy, kryty čoček, gumové opláštění, plastové díly apod., poskytujeme záruku dle aktuálně platných zákonných ustanovení o záručním plnění. Další záruční nároky, ať již na základě smlouvy nebo zákonných ustanovení jsou vyloučeny. Týká se to zejména nároků na náhradu škod, které nevznikly na zboží samotném (nepřímé škody). Toto neplatí, pokud se jedná o povinné ručení ustanovené zákonem v případě úmyslu nebo hrubé nedbalosti. Pokud si Váš výrobek ZEISS chcete u nás registrovat, můžete tak učinit prostřednictvím naší online registraci na našich webových stránkách www.zeiss.com/sportsoptics/ registration. Po registraci obdržíte potvrzovací e-mail. Doporučujeme zasílat přístroje vždy voriginálním obale a spotvrzením o registraci dle výběru přímo našemu zákaznickému servisu ve Wetzlaru (adresa viz níže) nebo prostřednictvím autorizovaného obchodníka ZEISS. Máte-li ji, přiložte prosím kartu záruky / potvrzení o registraci a / nebo doklad o koupi. Důležité je, abyste vkrátkosti popsali, co má být opraveno – to urychlí vyřízení Vaší záležitosti a Vy přístroj rychleji obdržíte zpět. Ktomu si můžete stáhnout náš formulář na opravu. Najdete jej na naší domovské stránce v Download-Center nebo na záložce Service & Reparatur. Jednoduše vyplňte dotazník a zašlete jej sVaším dobře zabaleným výrobkem. Pro tuto záruku platí právo Spolkové Republiky Německa. Sídlem příslušného soudu pro obchodní partnery je Wetzlar. Carl Zeiss Sports Optics GmbH Carl Zeiss Group Gloelstrasse 3-5 D-35576 Wetzlar Germany
