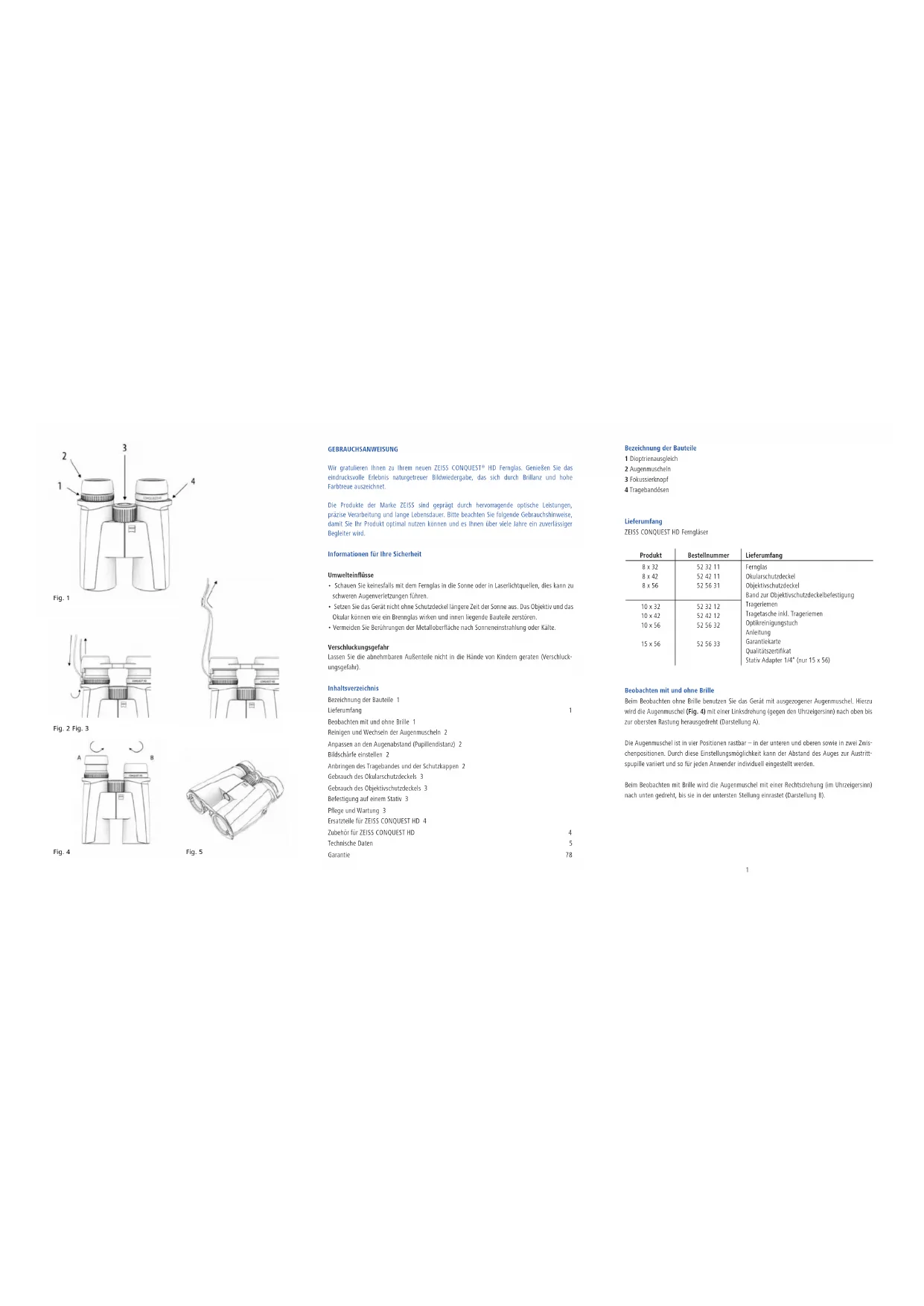

BEDIENUNGSANLEITUNG Conquest ZEISS

HD Fernglas. Genießen Sie das eindrucksvolle Erlebnis naturgetreuer Bildwiedergabe, das sich durch Brillanz und hohe Farbtreue auszeichnet. Die Produkte der Marke ZEISS sind geprägt durch hervorragende optische Leistungen, präzise Verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Produkt optimal nutzen können und es Ihnen über viele Jahre ein zuverlässiger Begleiter wird. Informationen für Ihre Sicherheit Umwelteinflüsse Schauen Sie keinesfalls mit dem Fernglas in die Sonne oder in Laserlichtquellen, dies kann zu schweren Augenverletzungen führen. Setzen Sie das Gerät nicht ohne Schutzdeckel längere Zeit der Sonne aus. Das Objektiv und das Okular können wie ein Brennglas wirken und innen liegende Bauteile zerstören. Vermeiden Sie Berührungen der Metalloberfläche nach Sonneneinstrahlung oder Kälte. Verschluckungsgefahr Lassen Sie die abnehmbaren Außenteile nicht in die Hände von Kindern geraten (Verschluck- ungsgefahr). Inhaltsverzeichnis Bezeichnung der Bauteile 1 Lieferumfang 1 Beobachten mit und ohne Brille 1 Reinigen und Wechseln der Augenmuscheln 2 Anpassen an den Augenabstand (Pupillendistanz) 2 Bildschärfe einstellen 2 Anbringen des Tragebandes und der Schutzkappen 2 Gebrauch des Okularschutzdeckels 3 Gebrauch des Objektivschutzdeckels 3 Befestigung auf einem Stativ 3 Pflege und Wartung 3 Ersatzteile für ZEISS CONQUEST HD 4 Zubehör für ZEISS CONQUEST HD 4 Technische Daten 5 Garantie 78 Bezeichnung der Bauteile 1 Dioptrienausgleich 2 Augenmuscheln 3 Fokussierknopf 4 Tragebandösen Lieferumfang ZEISS CONQUEST HD Ferngläser Produkt Bestellnummer Lieferumfang 8 x 32 8 x 42 8 x 56

Fernglas Okularschutzdeckel Objektivschutzdeckel Band zur Objektivschutzdeckelbefestigung Trageriemen Tragetasche inkl. Trageriemen Optikreinigungstuch Anleitung Garantiekarte Qualitätszertifikat Stativ Adapter 1/4” (nur 15 x 56) 10 x 32 10 x 42 10 x 56 15 x 56

Beobachten mit und ohne Brille Beim Beobachten ohne Brille benutzen Sie das Gerät mit ausgezogener Augenmuschel. Hierzu wird die Augenmuschel (Fig. 4) mit einer Linksdrehung (gegen den Uhrzeigersinn) nach oben bis zur obersten Rastung herausgedreht (Darstellung A). Die Augenmuschel ist in vier Positionen rastbar – in der unteren und oberen sowie in zwei Zwis- chenpositionen. Durch diese Einstellungsmöglichkeit kann der Abstand des Auges zur Austritt- spupille variiert und so für jeden Anwender individuell eingestellt werden. Beim Beobachten mit Brille wird die Augenmuschel mit einer Rechtsdrehung (im Uhrzeigersinn) nach unten gedreht, bis sie in der untersten Stellung einrastet (Darstellung B).2 3 Reinigen und Wechseln der Augenmuscheln Die Augenmuscheln (komplette Baugruppe) können zum Austausch oder zur Reinigung vom Fernglas abgeschraubt werden. Dazu wird die Augenmuschel (Fig. 4) bis zum Anschlag nach oben herausgedreht und im

eichen Drehsinn weiter über ein Gewinde ganz abgeschraubt. Nach Reinigung oder Austausch wird die Augenmuschel durch Rechtsdrehung (im Uhrzeigersinn) bis zum Anschlag in die unterste Raststufe gedreht. Anschließend wird die Augenmuschel auf das Fernglas aufgesteckt und dann ebenfalls durch Rechtsdrehung bis zum Anschlag aufgeschraubt und angezogen. Anpassen an den Augenabstand (Pupillendistanz) Durch Knicken der Fernglashälften um die Mittelachse wird der Augenabstand so eingestellt, dass sich beim Beobachten mit beiden Augen ein kreisrundes Bild ergibt. Bildschärfe einstellen Das Fernglas hat einen Fokussierknopf (Fig. 1/3) und einen Dioptrienausgleich (Fig. 1/1). Zum Einstellen schließen Sie das rechte Auge und stellen Sie mit dem Fokussierknopf (Fig. 1/3) das Bild in der linken Fernglashälfte scharf ein. Danach das linke Auge schließen und – falls erforderlich – die Bildschärfe der rechten Fernglashälfte mit dem Dioptrienausgleich (Fig. 1/1) nach- stellen. Die Dioptrieneinstellung ist mit einer Skala mit den Zeichen „+“ und „–“ versehen und hat einen Indexpunkt als Anhaltspunkt (Einstellung des Dioptrienausgleichs für verschiedene Anwender). Hinweis: Verwenden Sie immer das gleiche Objekt, um beide Bilder scharf einzustellen! Zur weiteren Scharfeinstellung auf verschiedene Entfernungen ist nur noch der Fokussierknopf (Fig. 1/3) zu betätigen. Anbringen des Tragebandes und der Schutzdeckel Das Trageband, der Okularschutzdeckel und die Objektivschutzdeckel befinden sich in der Ver- packung. Diese werden, wie in den Fig. 2 + 3 + 5 dargestellt, an den Tragebandösen bzw. mit dem Trageband am Fernglas befestigt. Das Band für den Objektivschutzdeckel ist direkt (wahlweise rechts oder links) am Objektivschutz- deckel anzubringen. Zum Befestigen am Gerät nutzen Sie wahlweise den Trageriemen oder eine der beiden Tragebandösen. Hinweis: Durch die Ösen an dem Okularschutzdeckel das Trageband nur einfach durchführen. Bevor das Trageband, wie in Fig. 3 dargestellt, angebracht wird, sollte die Bandlänge auf die gewünschte Länge durch Nachführen oder Nachlassen des Bandes eingestellt werden. Auf der gegenüberliegenden Seite verfahren Sie bitte in der gleichen Reihenfolge. Nach eigenem Ermessen können Sie den Okularschutzdeckel auch nur auf einer Seite einfädeln. Gebrauch des Okularschutzdeckels Der Okularschutzdeckel wird auf den Augenmuscheln gehalten. Vor Gebrauch des Fernglases wird der Okularschutzdeckel mit den Zeigefingern abgestreift. Gebrauch des Objektivschutzdeckels Der Objektivschutzdeckel wird im Objektiv gehalten. Vor Gebrauch des Fernglases wird der Objek- tivschutzdeckel mit den Zeigefingern abgestreift. Befestigung auf einem Stativ Die Ferngläser der ZEISS CONQUEST HD Reihe können zusammen mit dem ZEISS Stativ Adapter 1/4” oder dem universalen ZEISS Fernglas-Stativadapter auf jedem handelsüblichen Fotostativ befestigt werden. Die Bestellnummern von ZEISS Stativen und des Fernglas-Stativadapters Binofix entnehmen Sie dem Kapitel „Zubehör für ZEISS CONQUEST HD”. Pflege und Wartung Das Fernglas ist mit der ZEISS LotuTec

Beschichtung versehen. Die wirkungsvolle Schutz-schicht für die Linsenoberflächen reduziert das Verschmutzen der Linse spürbar durch eine besonders glatte Oberfläche und einen damit verbundenen starken Abperleffekt. Alle Arten von Verunreini- gungen haften weniger an und lassen sich schnell, leicht und schlierenfrei entfernen. Dabei ist die LotuTec

Beschichtung widerstandsfähig und abriebfest. Zur Reinigung der Linsenoberfläche empfehlen wir das beiliegende ZEISS Optikreinigungstuch. Auch Fett, Fingerabdrücke und Schmutz können Sie damit mühelos und schlierenfrei entfernen. Grobe Schmutzteilchen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfernen. Andere Textilien wie Kleidungsstücke oder Taschentücher können Ihre Linse verkratzen und statisch aufladen. Wir empfehlen eine regelmäßige Reinigung der Linsenflächen. Verschmutzungen, insbesondere Fett oder Fingerabdrücke, können nach einiger Zeit die Linsenoberflächen angreifen. Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft eine trockene Lagerung und stets gute Belüftung der äußeren Linsenflächen.4 5 Ersatzteile für ZEISS CONQUEST HD Falls Sie Ersatzteile für Ihr Fernglas benötigen sollten, wie z. B. Schutzdeckel, wenden Sie sich bitte an Ihren Fachhändler, die Landesvertretung oder unseren Kundenservice. Für telefonische Kundenserviceanfragen stehen wir Ihnen gerne Montag bis Freitag von 8 bis 18 Uhr (MEZ) zur Verfügung. Tel.: +49 (0) 64 41-4 67 61 Fax: +49 (0) 64 41-4 83 69 service.sportsoptics@zeiss.de Zubehör für ZEISS CONQUEST HD

Air-Cell-Komfort-Trageriemen 52 91 13 Alu-Stativset inkl. Videokopf und Trageband 00 00 00-1778-480 Carbon-Stativset inkl. Videokopf und Trageband 00 00 00-1793-996 Stativ Adapter 1/4” 52 83 88 Binofix-Fernglas-Stativadapter 52 83 87 Vergrößerungsvorsatz 3 x 12 Mono 52 20 12 Adapter für ZEISS CONQUEST HD 42 52 83 77 Adapter für ZEISS CONQUEST HD 56 52 83 79 1 Zubehör ist nicht im Lieferumfang enthalten. Technische Daten 8x32 10x32 8x42 10 x 42 8x56 10x56 15x56 Vergrößerung 8 10 8 10 8 10 15 Wirksamer Objektivdurchmesser (mm) 32 32 42 42 56 56 56 Austrittspupillen-Durchmesser (mm) 4 3,2 5,25 4,2 7 5,6 3,7 Dämmerungszahl 16 17,9 18,3 20,5 21,2 23,7 29,0 Sehfeld (m/1000m) 140 118 128 115 125 115 80 Subjektiver Sehwinkel (°) 64 68 59 66 57 66 69 Naheinstellgrenze (m) 1,5 2 3,5 Dioptrienverstellbereich (dpt) +/- 4 Austrittspupillenabstand (mm) 16 18 Pupillendistanz (mm) 54 - 74 57 - 74 Objektivtyp HD-Typ Prismensystem Schmidt-Pechan Abbe-König Vergütung LotuTec

/ T* Stickstofffüllung Ja Wasserdicht (mbar) 400 Funktionstemperartur (°C) -20 / +63 Länge (mm) 132 150 210 Breite bei einer Augenweite von 65 mm (mm) 118 120 145 Gewicht (g) 630 795 1265 1275 1295 Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.6 7
