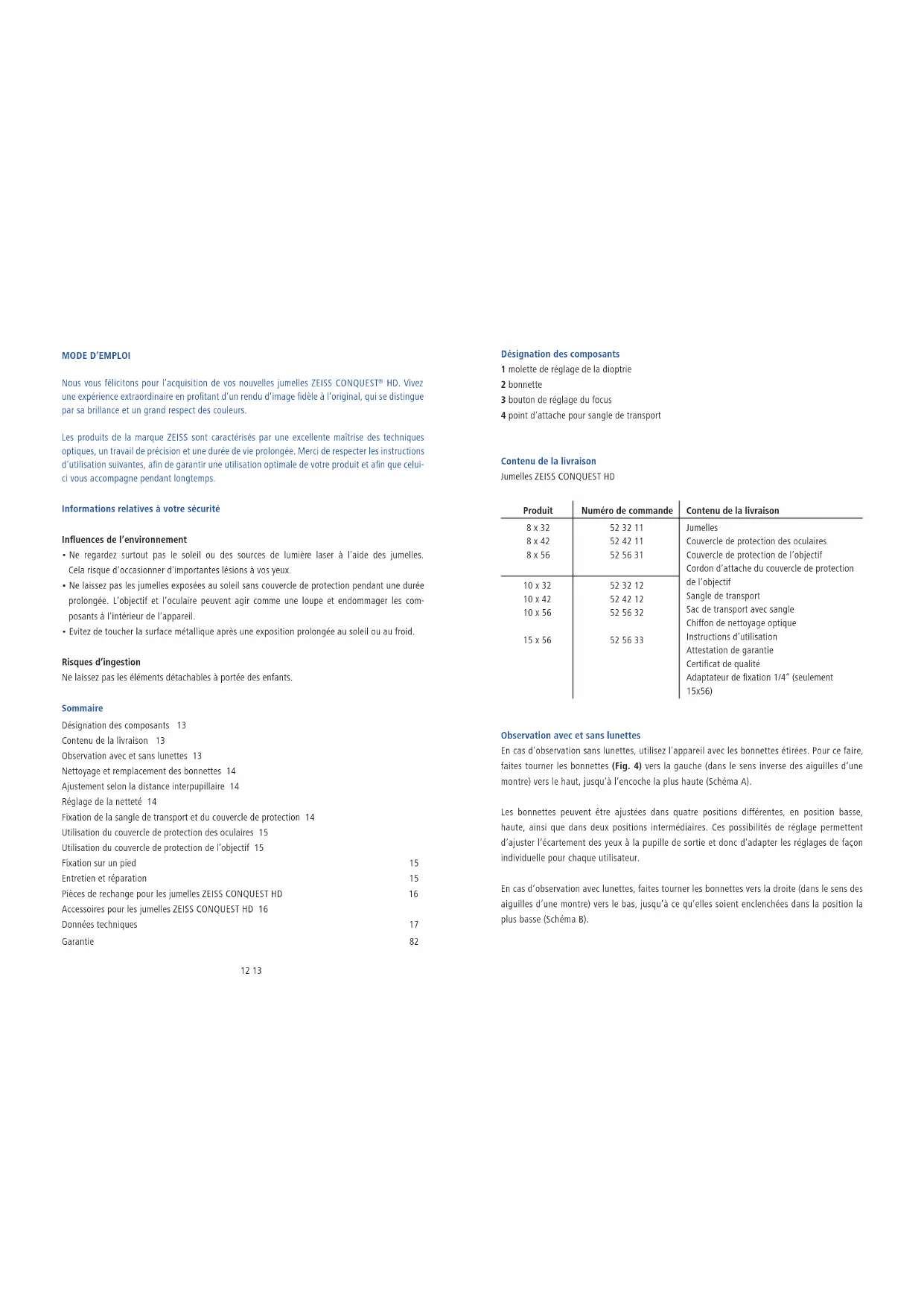

MODE D'EMPLOI Conquest ZEISS

Mode d'emploi / Garantie

Nous vous félicitons pour l'acquisition de vos nouvelles jumelles ZEISS CONQUESTHD. Vivez une expérience extraordinaire en profitant d'un rendu d'image fidèle à l'original, qui se distingue par sa brillance et un grand respect des couleurs.

Les produits de la marque ZEISS sont caractérisés par une excellente maîtrise des techniques optiques, un travail de précision et une durée de vie prolongée. Merci de respecter les instructions d'utilisation suivantes, afin de garantir une utilisation optimale de votre produit et afin que celui-ci vous accompagne pendant longtemps.

Influences de l'environnement

• Ne regardez surtout pas le soleil ou des sources de lumière laser à l'aide des jumelles. Cela risque d'occasionner des importantes lésions à vos yeux.
• Ne laissez pas les jumelles exposées au soleil sans couvercle de protection pendant une durée prolongée. L'objet et l'oculaire peuvent agir comme une loupe et endommager les composants à l'intérieur de l'appareil.
• Évitez de toucher la surface métallique après une exposition prolongée au soleil ou au froid.

Risques d'ingestion

Ne laisser que pas les éléments détachables à portée des enfants.

Sommaire

Désignation des composants 13

Contenu de la livraison 13

Observation avec et sans lunettes 13

Nettoyage et remplacement des bonnettes 14

Ajustement selon la distance interpupillaire 14

Réglage de la nettoyable 14

Fixation de la sangle de transport et du couvercle de protection 14

Utilisation du couvercle de protection des oculaires 15

Utilisation du couvercle de protection de l'objet 15

Fixation sur un pied 15

Entretien et réparation 15

Pièces de rechange pour les jumelles ZEISS CONQUEST HD 16

Accessoires pour les jumelles ZEISS CONQUEST HD 16

Données techniques 17

Garantie 82

Désignation des composants

1 molette de réglage de la dioptrie 2 bonnette 3 bouton de réglage du focus 4 point d'attache pour sangle de transport

Contenu de la livraison

Jumelles ZEISS CONQUEST HD

Produit	Numéro de commande	Contenu de la livraison
8 x 32	52 32 11	Jumelles
8 x 42	52 42 11	Couvercle de protection des oculaires
8 x 56	52 56 31	Couvercle de protection de l'objet
		Cordon d'attache du couvercle de protection de l'objet
10 x 32	52 32 12	Sangle de transport
10 x 42	52 42 12	Sac de transport avec sangle
10 x 56	52 56 32	Chiffon de nettoyage optique
15 x 56	52 56 33	Instructions d'utilisation
		Attestation de garantie
		Certificat de qualité
		Adaptateur de fixation 1/4" (seulement 15x56)

Observation avec et sans lunettes

En cas d'observation sans lunettes, utilisez l'appareil avec les bonnettes étirées. Pour ce faire, faites tourner les bonnettes (Fig. 4) vers la gauche (dans le sens inverse des aiguilles d'une montre) vers le haut, jusqu'à l'encoche la plus haute (Schéma A).

Les bonnettes peuvent être ajustées dans quatre positions différentes, en position basse, haute, ainsi que dans deux positions intermédiaires. Ces possibilités de réglage permettent d’ajuster l’écartement des yeux à la pupille de sortie et donc d’adapter les réglages de façon individuelle pour chaque utilisateur.

En cas d'observation avec lunettes, faites tourner les bonnettes vers la droite (dans le sens des aiguilles d'une montre) vers le bas, jusqu'à ce qu'elles soient enclenchées dans la position la plus BASSE (Schéma).

Nettoyage et remplacement des bonnettes

Les bonnettes (module complet) peuvent être dévissées pour procéder à un remplacement ou au nettoyage des jumelles.

Pour ce faire, dévissez les bonnettes (Fig. 4) vers le haut jusqu'à l'encoche et dévissez entièrement le filetage, dans le même sens de rotation. Une fois le nettoyage ou le remplacement effectué, vissez à nouveau les bonnettes en tournant vers la droite (dans le sens des aiguilles d'une montre) jusqu'à ce qu'elles s'enclenchent dans le cran le plus bas. Ensuite, enclenchez et serrez les bonnettes dans les jumelles en tournant toujours vers la droite jusqu'à l'encoche.

Ajustement selon la distance interpupillaire

En pliant les deux moitiés des jumelles sur l'axe du milieu, la distance interpupillaire est ajustée de façon à obtenir une image circulaire en regardant avec les deux yeux.

Réglage de la nettable

Les jumelles comportent un bouton de réglage du focus (Fig. 1/3) et une molette de réglage de la dioptrie (Fig. 1/1).

Pour procéder au réglage, fermez l'œil droit et réglez l'image dans la moitié gauche de la jumelle à l'aide du bouton de réglage du focus (Fig. 1/3). Puis fermez l'œil gauche et, si nécessaire, réglez l'image dans la moitié droite de la jumelle à l'aide de la molette de réglage de la dioptrie (Fig. 1/1).

Le réglage de la dioptrie est gradué avec une échelle représentée par les signes « + » et « - » et à un point d'indice comme point de repère (réglage de la dioptrie pour différents utilisateurs).

Remarque: Utilisez systématiquement le même object pour régler la netteté des deux images! Pour procéder à d'autres réglages, pour des distances différentes, utilisez uniquement le bouton de réglage du focus (Fig. 1/3).

Fixation de la sangle de transport et du couvercle de protection

Dans l'emballage, vous trouvez la sangle de transport, le couvercle de protection des oculaires et le couvercle de protection de l'objet. Ces éléments seront fixés sur les points d'attache des jumelles, comme indiqué dans les Fig. 2, 3 et 5 ou attachés aux jumelles, en ce qui concerne la sangle.

L'attaché du couvercle de protection de l'objet doit être mise en place directement (à gauche ou à droite, au besoin) sur le couvercle de protection de l'objet. Pour le fixer sur l'appareil, utilisez au besoin le cordon d'attache ou l'un des deux points d'attache de la sangle de transport.

Remarque : Faites simplement passer la sangle dans les points d'attache du couvercle de protection des oculaires. Avant que la sangle, comme indiqué sur la Fig. 3, ne soit mise en place, ajustez la longueur de la sangle à la longueur désirée en serrant ou en desserrant la sangle. Procédez de la même manière pour l'autre côté. Si vous le souhaitez, vous pouvez ne fixer le couvercle de protection des oculaires que d'un seul côté.

Utilisation du couvercle de protection des oculaires

Le couvercle de protection des oculaires est fixe sur les bonnettes. Avant d'utiliser les jumelles, retirez le couvercle de protection des oculaires avec votre index.

Utilisation du couvercle de protection de l'objet

Le couvercle de protection de l'objet est fixé sur l'objet. Avant d'utiliser les jumelles, retirez le couvercle de protection de l'objet avec votre index.

Fixation sur un pied

Grâce à l'adaptateur de fixation 1/4" ou la universal de fixation de la marque ZEISS, les jumelles de la gamme ZEISS CONQUEST HD peuvent être fixées sur un pied de fixation classique pour appareil photo. Les numéros de commande des pieds de fixation ZEISS et de l'adaptateur de fixation pour jumelles Binofix sont indiqués dans la section Accessoires pour les jumelles ZEISS CONQUEST HD.

Entretien et réparation

Les jumelles sont équipées du revêtement LotuTec de la marque ZEISS. Cette couche de protection efficace pour les surfaces des lentilles réduit sensiblement la quantité d'impuretés générées sur les lentilles en rendant leur surface particulièrement lisse et en accentuant ainsi l'effet hydrophobe. Tous les types d'impuretés s'accrochent moins à la surface et peuvent être retirés rapidement, facilement et sans traces. Ainsi, le revêtement LotuTec est résistant et antiabrasif.

Pour procéder au nettoyage de la surface des lentilles, nous vous recommandons d'utiliser le chiffon de nettoyage ZEISS fourni avec les jumelles. Il permet de retirer complètement les traces de gras, les empreintes de doigts et toutes les saletés, sans laisser de traces. Ne frottez pas les particules de saleté grossières (par ex. le sable), essayez plutôt de les retirer en soufflant dessus ou en utilisant un pinceau. L'utilisation d'autres textiles, comme des vêtements ou des mouchoirs, risque d'occasionner des rayures sur les lentilles ou de les charger en électricité statique.

Nous vous recommandons de nettoyer régulièrement les lentilles. Les impuretés, en particulier les traces de gras ou les empreintes de doigts, peuvent fragiliser les lentilles à long terme.

Afin d'éviter la formation de champignons sur le matériel optique, en particulier en cas d'utilisation en milieu tropical, conservez les jumelles dans un lieu sec et assurez-vous que la surface extérieure des lentilles est constamment bien aérée.

Pièces de rechange pour les jumelles ZEISS conquest HD

Si vous avez besoin de pièces de rechange pour vos jumelles, comme un nouveau couvercle de protection par exemple, veuillez vous adresser à votre revendeur, au représentant régional ou à notre service client.

Notre service client est disponible pour répondre à toutes vos questions par téléphone, du lundi au vendredi, de 8h à 18h (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

Accessoires pour les jumelles ZEISS conquest HD

Sangle Air Cell Komfort 52 91 13

Kit de fixation avec pied en alu, tête vidéo et sangle incl. 00 00 00-1778-480

Kit de fixation avec pied en carbone, tête vidéo et sangle incl. 00 00 00-1793-996

Adaptateur de fixation 1/4" 52 83 88

Adaptateur de fixation pour jumelles Binofix 52 83 87

Zoom 3 x 12 Mono 52 20 12

Adaptateur pour ZEISS CONQUEST HD 42 52 83 77

Adaptateur pour ZEISS CONQUEST HD 56 52 83 79

Les accessoires ne sont pas inclus dans le contenu de la livraison!

Données techniques		8x32 10x3	2 8x42 10 x 42	8x56 10x56	15x56
Zoom 8 10 8 10 8 10 15
Diamètre de l'objet	(mm)	32	32	42	42	56	56	56
Diamètre de la pupille de sortie	(mm)	4	3,2	5,25	4,2	7	5,6	3,7
Amplitude		16	17,9	18,3	20,5	21,2	23,7	29,0
Champ de vision	(m/1000m)	140	118	128	115	125	115	80
Angle visuel subjectif	(°)	64	68	59	66	57	66	69
Liminé de proximité	(m)	1,5		2		3,5
Etendue de réglage dioptrique	(dpt)	+/- 4
Distance des pupilsles de sortie	(mm)	16		18
Ecart interpupillaire	(mm)	54 - 74				57 - 74
Type d'objet		HD-Typ
Système de prismes		Schmidt-Pechan Abbe-König
Couche anti-reflet		LotuTec® / T*
Charge en azote		Oui
Etanchéité à l'eau	(mbar)	400
Température de fonctionnement	(°C)	-20 / +63
Longueur	(mm)	132		150		210
Largeur pour une amplitude visuelle de 65 mm	(mm)	118		120		145
Poids	(g)	630		795		1265	1275	1295

Zévancement avec 3x12 Mono 52 20 12

Adapter les ZEISS CONQUEST HD 42 52 83 77

Adapter les ZEISS CONQUEST HD 56 52 83 79

Prismes stvi neni soucasti baleni

Garantie pour jumelles, longues-vues et lunettes de visée

Le nom ZEISS est synonyme de haut de gamme et de fiabilité. C'est pourquoi nous accordons, en tant que fabricant, et indépendamment des obligations de garantie du vendeur vis-à-vis du client, une garantie de 10 ans pour ce produit ZEISS.

Couverture de la garantie :

• En cas de vices de matériel ou de fabrication des composants optiques et mécaniques, nous prenons en charge les frais d'ouvrage et de matériaux pour une période de 10 ans à compter de l'achat (date d'achat). En cas de vices de matériel ou de fabrication des composants électroniques, nous prenons en charge les frais d'ouvrage et de matériaux pour une période de 2 ans à compter de l'achat (date d'achat). Nous nous réservons le droit, à notre seule discrétion, de procéder à la réparation du produit représentant un vice, au changement d'une pièce défectueuse et au remplacement d'un produit par un produit équivalent. Dans la mesure où l'appareil concerné est dans un coloris spécifique, nous réservons le droit de l'échanger contre un produit dans un coloris standard. Toute exigence allant au-delà de cette garantie est totalement exclue.
• Toute demande en garantie est annulée si le défaut est provoqué par une utilisation non conforme ou si des accessoires étrangers ont été utilisés.
• La garantie est supprimée en cas d'interventions et de réparations qui n'ont pas été réalisées par un service après-vente que nous avons homologué. Pour les pièces d'usure comme les sangles de port, les capuchons de protection, les renforts en caoutchouc, les pièces en plastique et autres, nous fournissons une garantie dans le cadre des dispositions légales.
• Les demandes au-delà de la prestation de garantie, que ce soit d'origine contractuelle ou légale, sont exclues, en particulier les demandes pour des dommages qui ne concernent pas directement la marchandise (dommages consécutifs). Cette clause ne s'applique pas en cas de faute intentionnelle ou de négligence grave pour lesquelles la loi impose une responsabilité.
• zeiss.com/sportsoptics/registration. Vous recevez un e-mail de confirmation à l'issue de votre enregistrement.
• En règle générale, nous vous recommendons de conserver systématiquement les produits dans leur emballage d'origine et de les faire parvenir'accompagnés de la preuve d'enregistrement directement au service clientèle à Wetzlar (adresse indiquée ci-dessous) ou à un revendeur ZEISS agré. Dans la mesure du possible, veuillez y joindre également la carte de garantie / préuve d'enregistrement et / ou le ticket de caisse. Vous devez imperativement déscrire brievement ce qui nécessite d'être réparé, vous accélérées ainsi la prise en charge et l'appareil vous sera plusrapidement returné. Il est préféable de télécharger par la même occasion le formulaire de réparation, disponible sur notre site dans le Centre de téléchargement ou dans la rubrique Service après-venture. Il vous suffit de replir le formulaire et de le joindre à votre produit soignement emballe.
• Le droit qui s'applique est celui de la République Fédérale d'Allemagne. Le tribunal compétent pour les professionnels est Wetzlar.

Carl Zeiss Group

Gloelstrasse 3-5

D-35576 Wetzlar
